导读：“硬质合金是一种硬质材料，广泛用作切削刀具材料以及其他工业应用。它由细小的碳化物颗粒组成，通过粘合剂金属粘合成复合材料。硬质合金通常使用碳化钨（WC），碳化钛（TiC）或碳化钽（TaC）作为骨料。在工业环境中提到“碳化钨”通常是指这些胶合复合材料。大多数情况下，硬质合金刀具会在零件上留下更好的表面光洁度，并且比高速钢或其他工具钢允许更快的加工。硬质合金通常优于切削碳钢或不锈钢等坚韧材料，可以承受比标准高速钢刀具更高的温度以及更强的耐磨程度”。

下面笔者就来跟大家讲一讲碳化钨

碳化钨(WC)技术上指的是钨，钨(W)和碳(C)的化学混合物，如附图所示。该混合物物所拥有的化学键为：金属键，离子键。C不能导电，W可以导电。

wc原子结构图

WC最重要的特性是其韧性优于任何其他同等硬度的材料。纯WC的硬度约为2500-2600HV(维氏硬度)。它是一种良好的电导体，并且具有第二大特性，它与钴，镍和铁具有很大的亲和性和润湿性。润湿性是容易被液体覆盖的能力，在这种情况下可以它是一种过渡金属。

由于高润湿性，可以形成WC与过渡金属的复合物，如：WC-Co(钨钴),WC-Ni(钨镍)等,WC-Co的硬度为855至2050 HV（30Kgf），而韧性范围为4至25 MPa√m。而这些就是硬质合金主要的复合物，通常叫做，钨钴硬质合金，钨镍硬质合金，钨钛硬质合金等。更精细的微观结构可以用于更加平滑的精加工。由于这种材料的开发，硬质合金微组织控制已经进行了大量的研究，并且晶粒从相对粗糙的4-5μm提高到0.5-0.8μm

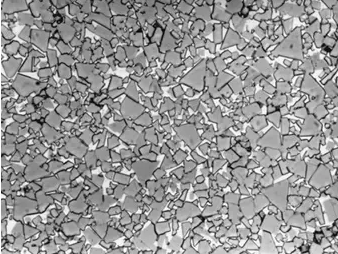

WC-Co晶像图

在上面您可以看到粗粒WC-Co典型微观结构。多边形颗粒是WC，而白色粘合剂是金属

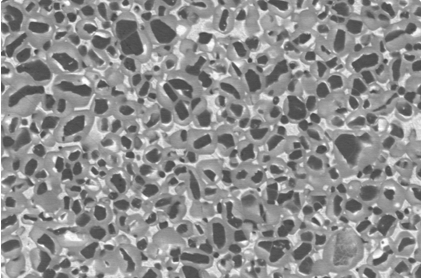

这是具有WC的金属陶瓷的微观结构

WC-Co通过烧结，粉末冶金途径生产的。典型的生产步骤是：

混合/铣削雾化/造粒
压制真空烧结/热等静压（HIP）
磨碎涂层

HIP热等静压可以形成具有坚硬和柔软的表面，内部晶粒更坚韧。

碳化钨(WC)原子结构图

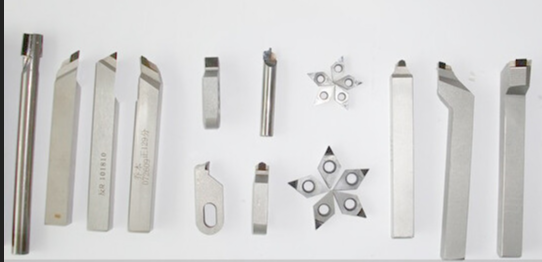

用于车床的刀削工具

对《硬质合金的关键材料<碳化钨>了解以下？》原创性声明

本人郑重声明：所写的文章是本人独立进行研究所得。(如果有)文中特别加以标注引用的内容外，本文章不包含其他个人或者集体发表或者撰写的成果。非法转载或收录可能会收到本人的控告。本人完全意识到本声明的法律后果由本人承担。
