可以这么说，图纸是施工的灵魂，在现代的施工建筑中不会看图纸那是不行的。在说图纸，图纸也分很多！只能看懂平面图是远远不够的，了解一个施工建筑，我们需要把图纸进行相互结合。

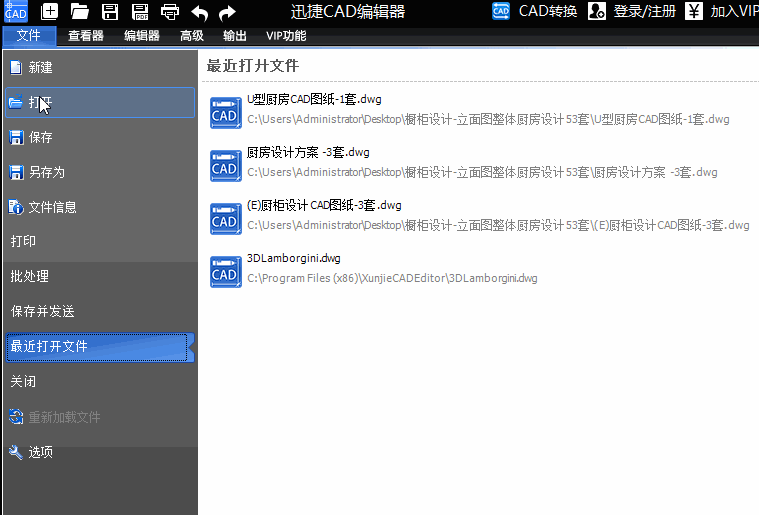

在我们拿到一套图纸的时候，一般会进行细致的查看。在别人发来CAD图纸文件的时候，我们一般会用迅捷CAD编辑器对其进行浏览查看，还可以进行编辑，操作非常的简单！

学会看图，我们还要了解图纸上的符号含义。你可以仔细的想想如果看不懂图纸上的符号，你将如何进行施工？

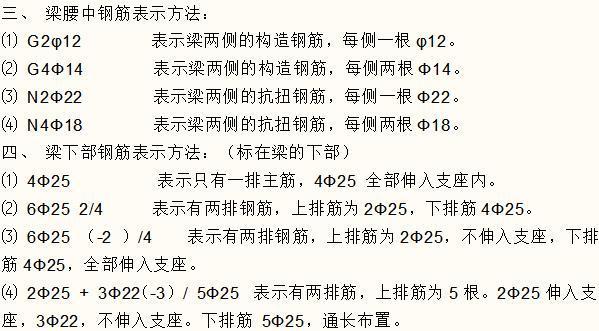

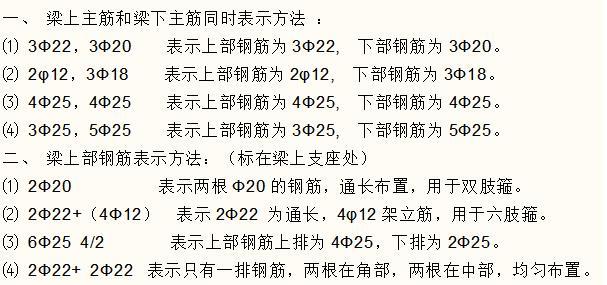

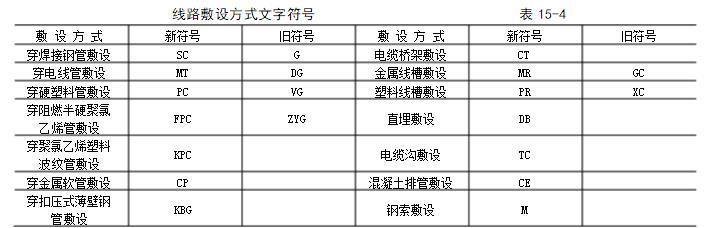

一般钢筋表示方法：

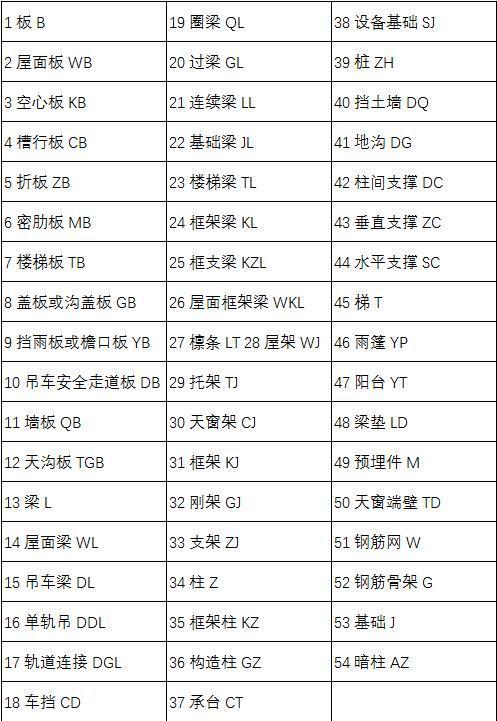

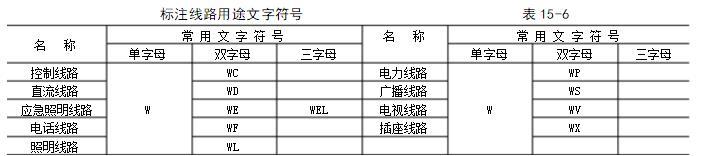

建筑常用的构建代号：

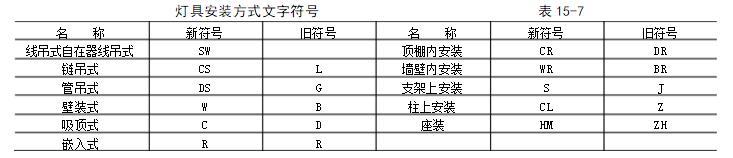

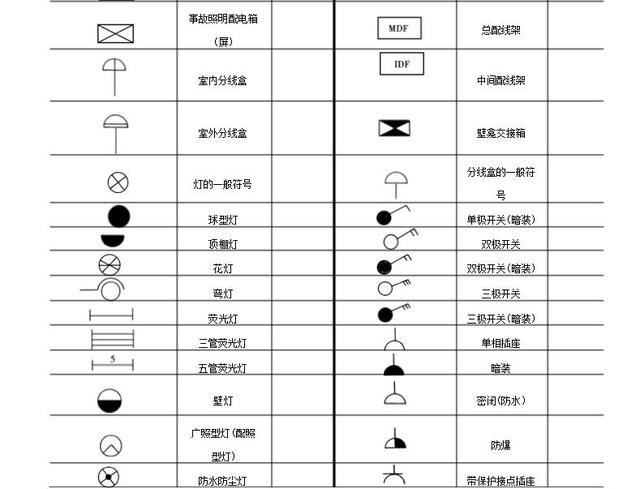

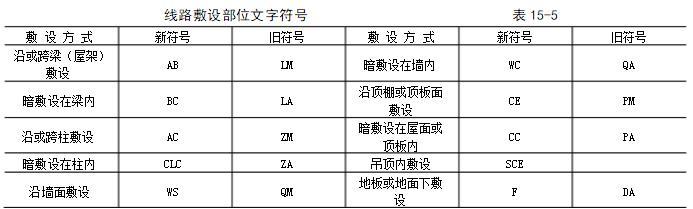

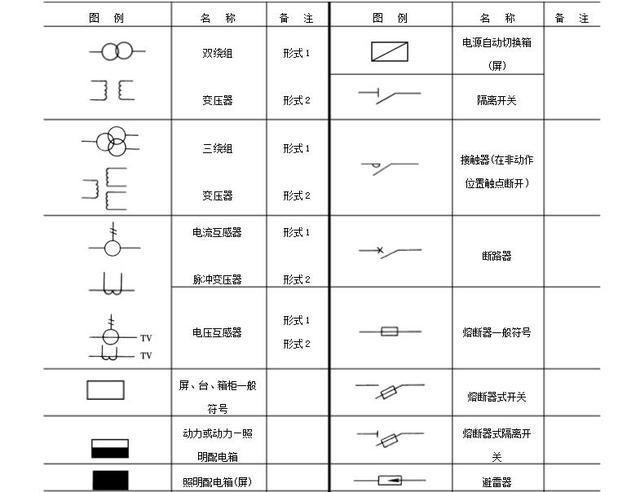

图纸图例：

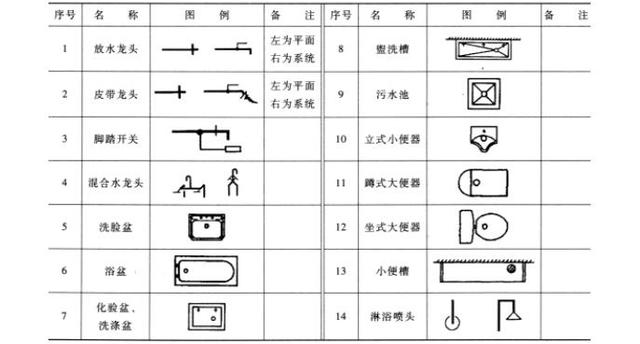

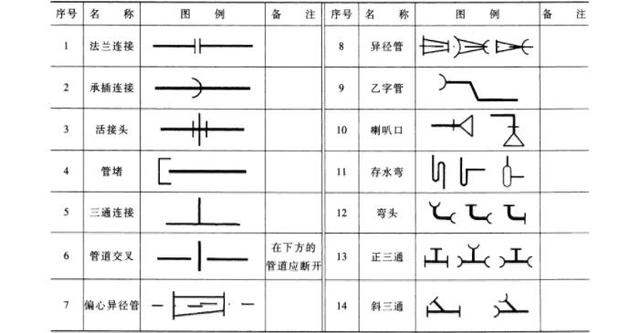

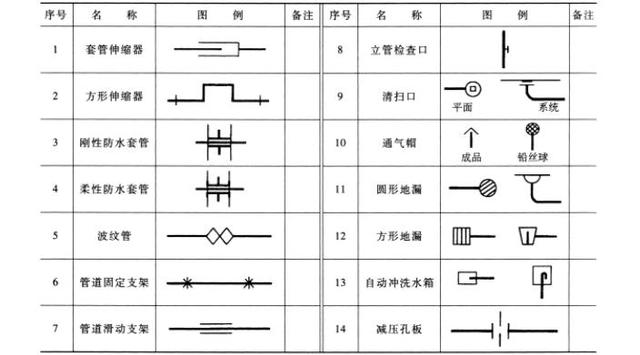

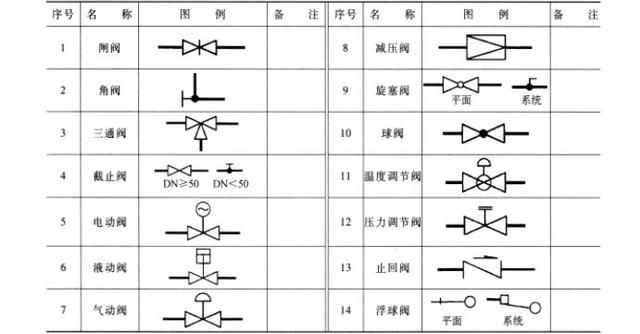

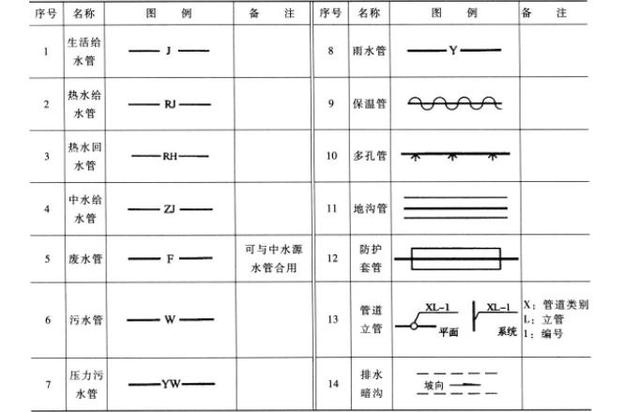

给水排图例：

以上就是小编今天分享的全部内容，刚入门的新手可以选择收藏慢慢的看，老师傅可以进行温故而知新，帮助你快速的看懂图纸上边的内容！
