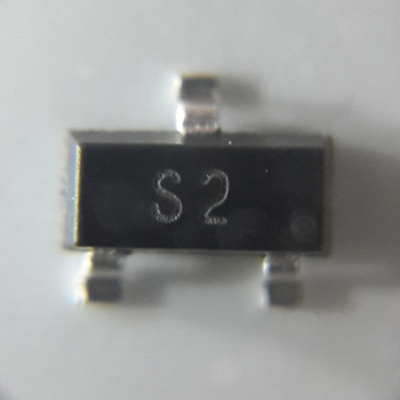

前天在电子元器件采购网，油柑网上买了50pcs的MOS场效应管 L2N7002LT1G SOT-23，N沟道，60V，0.115A，7.5Ω5V，所以去查了一下资料，那么今天就主要介绍场效应管原理以及JFET管和MOS管区别。

场效应管原理

场效应管工作原理用一句话说，就是“漏极-源极间流经沟道的ID，用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID”。更正确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。在VGS=0的非饱和区域，表示的过渡层的扩展因为不很大，根据漏极-源极间所加VDS的电场，源极区域的某些电子被漏极拉去，即从漏极向源极有电流ID流动。从门极向漏极扩展的过度层将沟道的一部分构成堵塞型，ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡，并不是电流被切断。

在过渡层由于没有电子、空穴的自由移动，在理想状态下几乎具有绝缘特性，通常电流也难流动。但是此时漏极-源极间的电场，实际上是两个过渡层接触漏极与门极下部附近，由于漂移电场拉去的高速电子通过过渡层。因漂移电场的强度几乎不变产生ID的饱和现象。其次，VGS向负的方向变化，让VGS=VGS(off)，此时过渡层大致成为覆盖全区域的状态。而且VDS的电场大部分加到过渡层上，将电子拉向漂移方向的电场，只有靠近源极的很短部分，这更使电流不能流通。

JFET管和MOS管区别

结型场效应管（JFET）

1、结型场效应管的分类：结型场效应管有两种结构形式，它们是N沟道结型场效应管和P沟道结型场效应管。

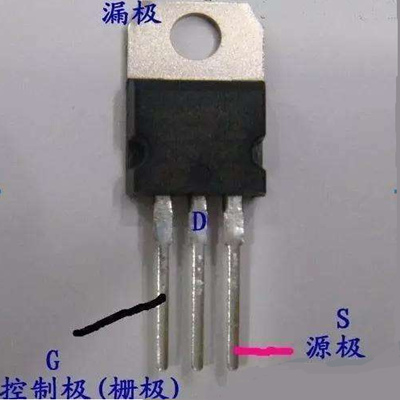

结型场效应管也具有三个电极，它们是：栅极；漏极；源极。

场效应管方向可理解为两个PN结的正向导电方向。

2、结型场效应管的工作原理(以N沟道结型场效应管为例)，N沟道结构型场效应管的结构及符号，由于PN结中的载流子已经耗尽，故PN基本上是不导电的，形成了所谓耗尽区，当漏极电源电压ED一定时，如果栅极电压越负，PN结交界面所形成的耗尽区就越厚，则漏、源极之间导电的沟道越窄，漏极电流ID就愈小；反之，如果栅极电压没有那么负，则沟道变宽，ID变大，所以用栅极电压EG可以控制漏极电流ID的变化，就是说，场效应管是电压控制元件。

绝缘栅场效应管

1、绝缘栅场效应管（MOS管）的分类：绝缘栅场效应管也有两种结构形式，它们是N沟道型和P沟道型。它们又分为增强型和耗尽型两种。

2、它是由金属、氧化物和半导体所组成，所以又称为金属—氧化物—半导体场效应管，简称MOS场效应管。

3、绝缘栅型场效应管的工作原理(以N沟道增强型MOS场效应管为例)它是利用UGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。

场效应管的工作方式有两种：当栅压为零时有较大漏极电流的称为耗尽型；当栅压为零，漏极电流也为零，必须再加一定的栅压之后才有漏极电流的称为增强型。

区别：结型场效应管（JFET），是通过栅与源漏之间形成的PN结来控制实现晶体管源漏之间的导通，具体地说，是通过控制栅与源漏之间形成PN结的耗尽区的宽度，从而实现对漏电流大小的控制。而该耗尽区宽度的控制调整则是与栅电压有关的（与普通PN结反偏的情形类似）。

与JFET不同，MOS管虽然也是通过栅压实现对漏电流的控制，但是它的原理是在栅下方的衬底上表面形成一层反型的积累层，该积累层即为沟道，电流通过沟道流过。

因此，对于N型JFET，栅为P型，若直接在栅源之间施加正电压，器件直接就导通，就起不到电压对电流的控制作用，只能施加适当的方向电压。而对于N型MOS，由于衬底为P型，若想在衬底上方形成积累层，则需在栅源（或栅与衬底，通常衬底与源是短路的）之间施加正电压。

以上就是场效应管原理_JFET管和MOS管区别，希望对各位有帮助。
