虽说看图和识图是建筑工人必备的才能，但是在施工人员中还有有不少的人员，是看不懂图纸的。连最基本的图纸都看不懂，更别说施工了。

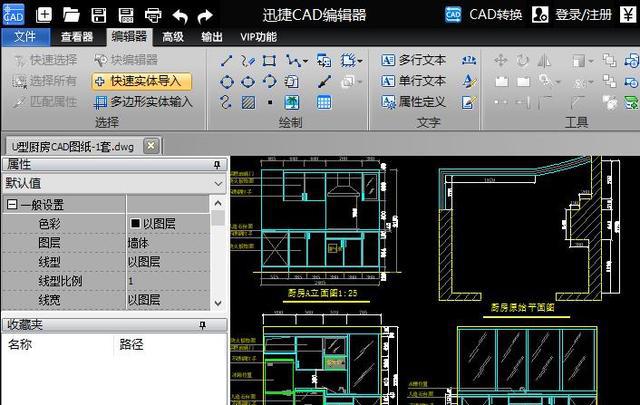

以前的图纸我们都是实用手绘的，现在基本上都是使用进行绘图看图。迅捷CAD编辑器支持CAD图纸文件任何格式的查看编辑，操作起来也是非常的方便，非常适合新手使用。

想要看懂图纸，首先需要了解图纸上边的符号所表示的意义，怎么看懂建筑符号呢？这里给大家分享一份清单，每天学习点，看图毫无压力。

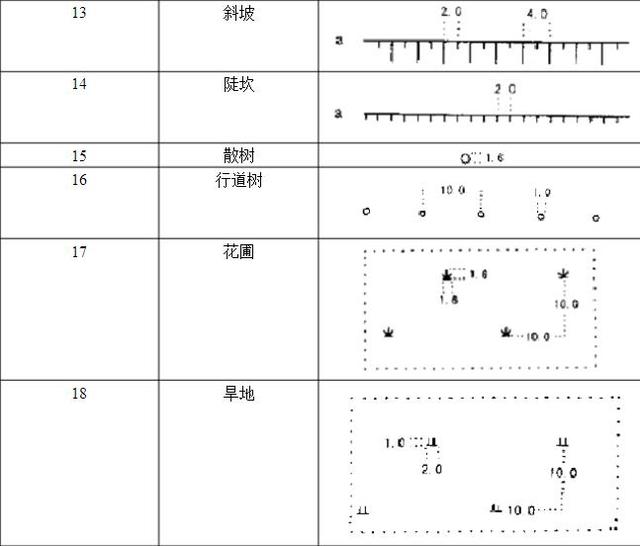

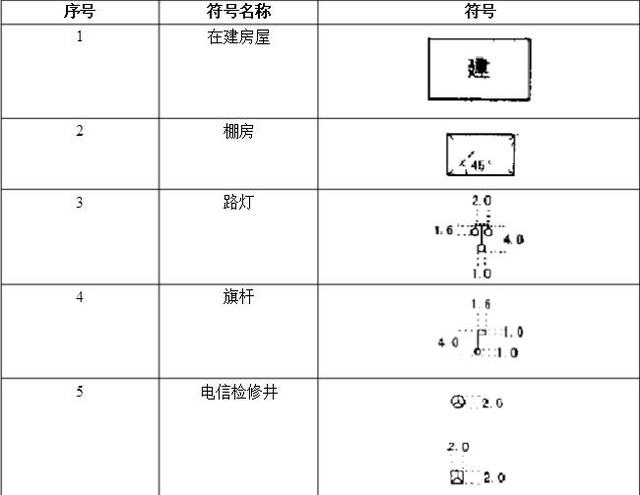

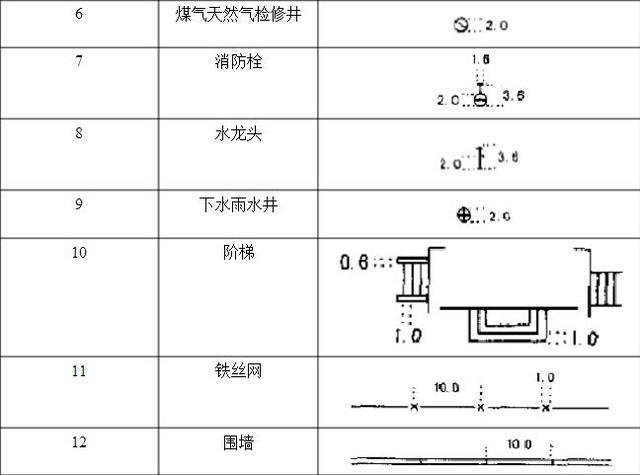

地形图例

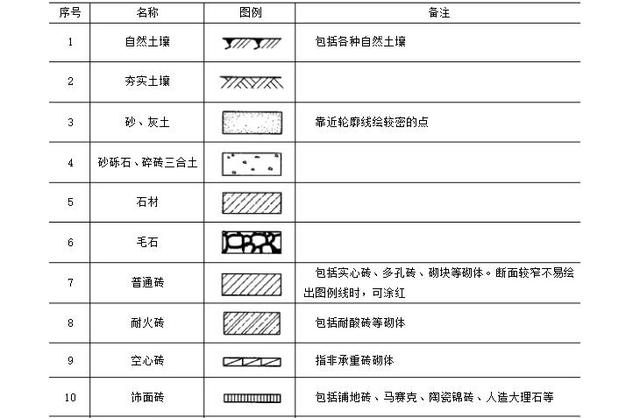

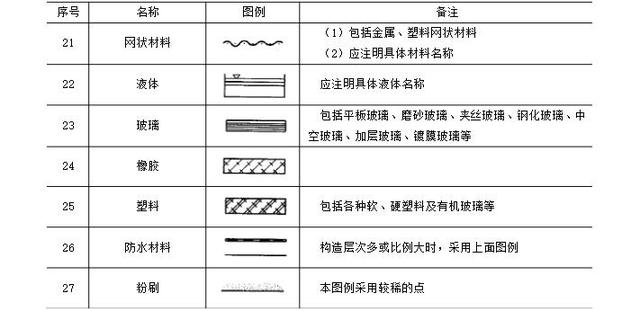

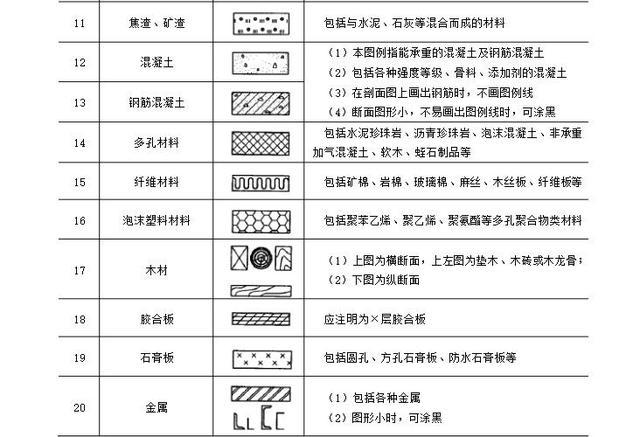

建筑材料图例

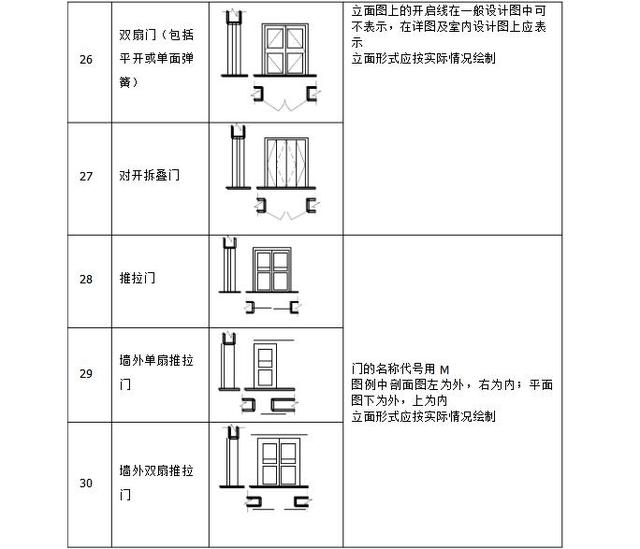

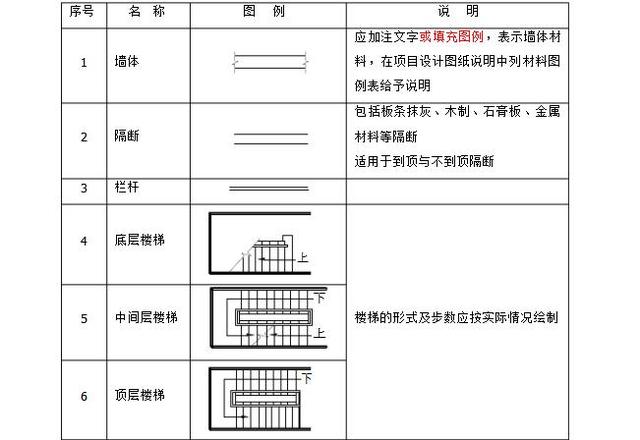

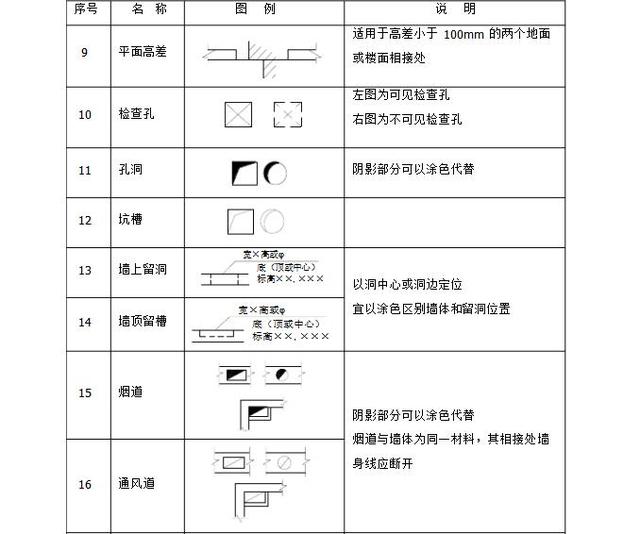

建筑构件图例
