常见的螺纹

1.螺纹的定义

在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分，称之为螺纹。

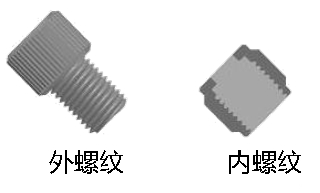

螺纹分内螺纹和外螺纹

2.螺纹的分类

按用途分类分为：连接螺纹和传动螺纹；

连接螺纹：普通螺纹(M) — 粗牙、细牙

管螺纹 (G、PT、NPT)

传动螺纹：梯形螺纹(Tr)、锯齿形螺纹(B) 矩形螺纹（S）

3. M 螺纹

公制螺纹，常出现在活塞杆杆端，如右上方，左边为外牙，右边为内牙M20X1.5表示公制细螺纹，外径20mm，螺距（牙距）1.5mm ，6H为螺纹加工公差等级，粗牙和细牙区别在于牙距不一样，牙距小的为细牙。

4.管螺纹的分类

管螺纹可分为非密封管螺纹和密封管螺纹，通常G是指非螺纹密封的管螺纹，PT 和NPT是指用螺纹密封的管螺纹。

5.G 螺纹的定义

G牙是55度非螺纹密封管螺纹，属惠氏螺纹家族，标记为 G 代表圆柱螺纹，常配合密封圈来实现密封。

G螺纹

6.PT 螺纹的定义

PT牙是为英制锥螺纹，牙型角为55°，密封中最常用。多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国也是使用英制螺牙。PT为日标锥管螺纹，与Rc、R基本无异，对相同规格的PT螺纹与R、Rc螺纹尺寸相同，两者可以直接对换。

PT螺纹

7.NPT 螺纹的定义

NPT牙一般用途的美国标准锥管螺纹。其中N表示National(American)美国国家标准，牙型角为60°，锥度比1:16，常用在北美地区。

NPT螺纹

PS:国内气动行业中基本以G螺纹居多，PT和NPT应用场合较少

气缸的理论出力计算

1.理论计算公式

F=P * S

压力F：垂直作用在物体表面上的力，单位：牛（N）；

压强P：物体单位面积上受到的压力叫做压强，单位：帕斯卡（Pa）

受力面积S：两物体接触的公共部分；单位：米^2

举例： 缸径32mm，5bar公斤压力下，求伸出理论出力

F= P X S = π/4×D^2×p = 3.14 x 0.032 x 0.032 x 5 x 10^5 / 4=401N

2.出力计算注意事项：

缸分为有杆腔和无杆腔，计算受力面积的时候，是不一样的，无杆腔受力面积大，有杆腔的受力面积小，伸出和拉回的力是不一样的，有杆腔的出力计算法则如下：

有杆腔的出力计算法则

对于特殊型缸，双轴缸的出力为2倍，三轴缸（驱动单腔，两侧为导向腔）的出力为1倍，计算的时候应该注意。

左无杆侧 右有杆侧

密封圈技术

1.常见密封圈的分类

常见密封形式分为动密封和静密封，静密封是无相对运动的密封，如气缸端盖与缸体之间的密封；动密封是有相对运动的密封，如气缸活塞O令和轴心O令密封；

动密封与静密封

2.压缩密封圈密封原理

按照密封原理，可将橡胶密封圈分为压缩密封圈和气压密封圈；

①压缩密封圈是靠 弹性形变 .比如下图的O型圈；

②压缩比是 以O形圈的直径压缩率来定义，如10mm圈，密封槽深8mm，那么压缩量就是10-8=2mm，密封圈的压缩率就是2 / 10=0.2，即 20%；

③压缩密封的特点是预压缩量越大，密封性越好，但摩擦力也越大； 双向密封；放置时间长，摩擦力增大；

O型圈密封

气压密封圈密封原理

气压密封圈是靠介质的反作用力，比如下图的Y型密封圈来实现密封，此类密封圈有磨损自补偿功能，寿命偏长。

① 气压越高，密封性越好，摩擦阻力也越大；

② 只能单向密封，双作用气缸活塞上必须对称装两个；

③ 唇部对磨损有一定的自补偿作用；

④ 预压缩量小，低压力动作下性能好；

Y型密封

密封圈技术

密封圈材料特性对比

耐化学药品性比较

耐温性比较

线圈的绝缘耐热等级

1.线圈的绝缘等级概念

线圈绝缘等级是指其所用线圈绝缘材料的耐热等级，分A级、E级、B级、F级、H级、C级、N级、R级。允许温升是指线圈的温度与周围环境温度相比升高的限度。

2.线圈的绝缘等级温度对照表

绝缘等级温度对照表

好了，到这里，气压传动的基本常识就分享完毕了，下一期我给大家带来的是气动系统篇的学习，大家先熟悉一下下面的系统构成吧，另外在给大家个小考验，图中的？是哪类产品呢？
