大家好，我是宗风，气动小课堂又开课啦，从今天开始我们会着重讲解控制元件中的换向阀，在气动行业中，很多新手对换向阀是怎么分类的没有一个系统的认知，导致在选型过程中不知道该如何下手，就先给大家介绍一下气动行业换向阀的分类方便大家理解和应用。

换向阀是在机械控制和工业阀门上面，通过电磁线圈、控制气信号、外部机械负载力来控制阀芯位置，切断或接通气源以达到改变流体流动方向的目的，来对介质方向进行控制，从而达到预期控制。

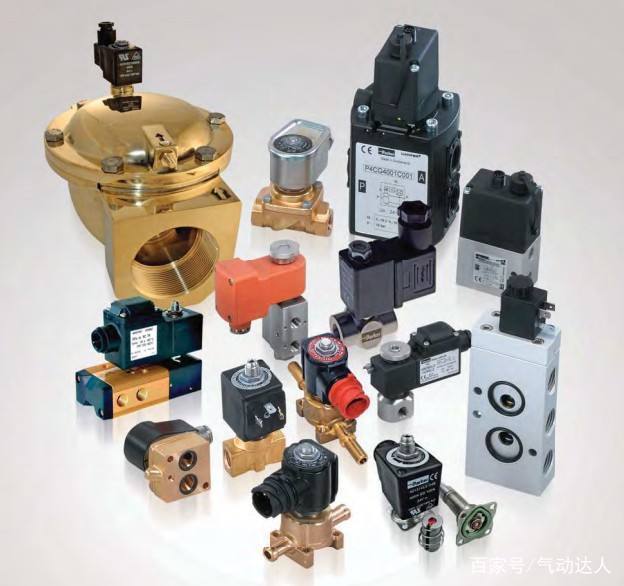

各种换向阀

换向阀按照控制方式可以分成四部分：

①电磁阀：易于实现电气联合控制，通断电来控制流体的通断或者换向；

②气控阀：在易燃，易爆，粉尘大，强磁场，高温等恶劣环境下，使用气压控制要比电磁控制安全可靠 ；

③机械阀：用机械力来获得轴向力使阀芯迅速移动换向，主要用作触发信号以输出控制气压型号，实现自动化；

④人控阀：按照人的意志改变阀控制状态的产品。

而换向阀又具有不同的的位数和通数及控制方式

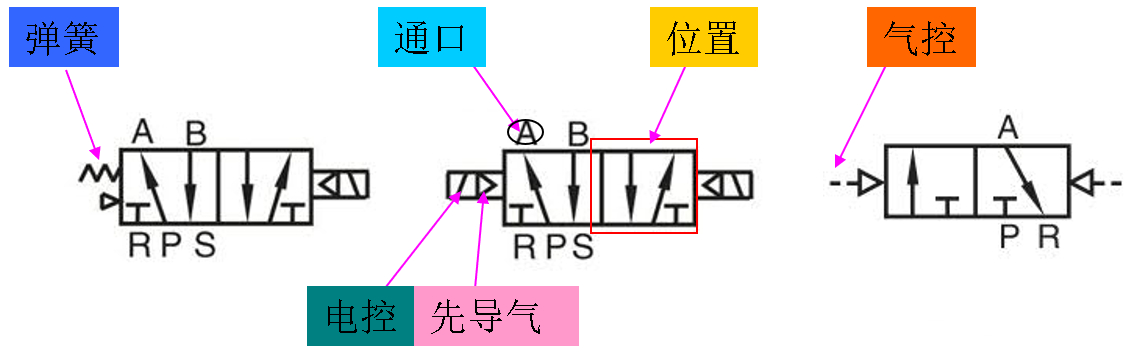

①位数：指换向阀的切换状态数，几个框表示几个位数，以下面三图为例，均为两位置阀；

②通数：指方向阀上所具有的气流进出口的数目，以下面三图为例，左边两个是五通阀，最右边一个为三通阀；

③控制方式的有弹簧，电控，气控，先导气等控制方式

P—阀入口 A B—阀工作口

R S口—阀排气口

换向阀根据结构的不同，分为截止式和滑柱式

截止式

截止式结构指的是密封件沿着阀口作轴向移动来切换空气通路的阀。

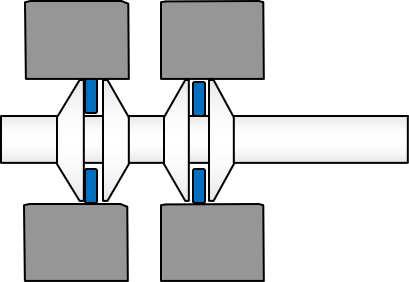

截止式结构图

截止阀阀芯结构优点是流量大：很小的移动量 L 可使阀完全开启，流通能力强，易设计成结构紧凑的大通径阀； 对气体质量要求较低：采用软质平面密封， 磨损小，对气体过滤精度要求较低；

缺点是换向存在冲击噪音：阀芯关闭时，阀芯上始终存在输入压力的作用，这对阀的密封是有利的，但由于阀芯受轴向背压力的作用，特别是流通面积大时，会形成很大的切换阻力，因此，所需换向力较滑柱式结构的阀大，且冲击和噪声大，大通径的截止阀宜采用 气压控制或先导控制方式。

滑柱式

滑柱式阀芯结构是通过阀芯（台肩的圆柱体）在管状阀体内轴向移动改变通气方向。

滑柱式阀芯结构

滑柱式阀芯结构优点是易实现记忆功能：阀芯台肩两面对称，气压对阀芯产生的轴向力保持平衡； 频率高：阀芯台肩两面对称，换向时阀芯上不受背压阻力，换向力小，动作灵敏；

注意点是滑柱式对气体质量要求较高：阀芯密封面为圆柱面，阀芯换向时，沿密封面进行滑动，对介质中的杂质比较敏感，若压缩空气处理不当或环境恶劣，将降低阀的寿命，引起阀动作失灵。

好了今天就给大家分享到这里，今天是把气动回路中的控制阀给大家做了一个简单的分类还介绍了换向阀的两种结构形式，不知道大家是否有所收获呢？下一期我会根据系列的不同将电磁阀给大家详细分解介绍。主要以亚德客品牌产品为例展开，如果大家有疑问或者不同的意见，欢迎留言讨论哦。
