可调电阻也叫可变电阻，其英文为Rheostat，可调电阻是电阻的一类，可调电阻的电阻值的大小可以人为调节，以满足电路的需要。

可调电阻的标称值是标准可以调整到最大的电阻阻值，理论上，可调电阻的阻值可以调整到0与标称值以内的任意值上，但因为实际结构与设计精度要求等原因，往往不容易100%达到“任意”要求，只是“基本上”做到在允许的范围内调节，从而来改变阻值。

可调电阻原理

常见的可调电阻主要是通过改变电阻接入电路的长度来改变阻值，对于对温度较敏感的电阻也可通过改变温度来达到改变阻值的目的，这叫热敏电阻；还有对光敏感的电阻，通过改变光照强度来达到改变阻值的目的，这叫光敏电阻；除此之外还有压敏电阻、气敏电阻等。

可调电阻器的接线方法

有两种接法：变阻式和调压式。

前者是一固定点接0位，另一固定点接在电压上，这样0位固定点和活动头之间就可以输出可调电压了;后者是一固定点和活动头短接，这样两个固定点之间就成为一个可以改变的电阻了。

可调电阻三个引脚怎么接？

两边的接脚是固定的阻值中间的是滑动接点，所以可以在0K-nK之间进行变动，依据电路的要求分别接入就可以。

三脚可调电阻两边两只脚就是电阻的两端，中间一只脚是活动接确点，测两边两只脚，就是整个电阻的值，中间脚和任一边脚的阻值，则要看旋转的角度而定。如有一只50K的电位器，测两边两只脚，其电阻值就是50K，测中间脚和任一边脚的电阻值，则要看旋柄的位置，如旋到中间位，则中间脚和任一边脚都是25K，继续旋动则阻值也起变化，如变小，那另一边就变大。

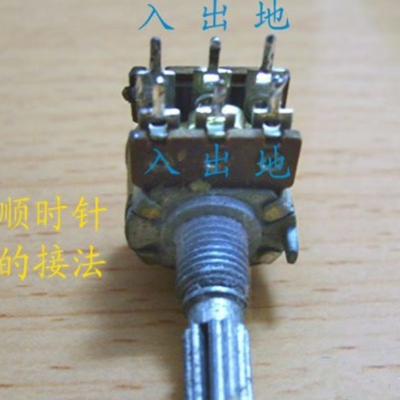

电位器的接法

电位器有3个脚，1脚接地，2脚接输出，3脚接信号输入，1脚3脚一样可以不区分！一般的电位器，中间的是动片，所以测量电阻的话，接1、3脚，测的是总电阻，动片动不动，阻值都不会变；接1、2，阻值会从顺时针方向变大（动片动的话）；接2、3就是反的！

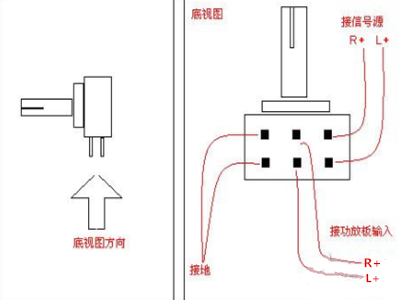

双联电位器的接法

6个脚叫双联电位器，就是2个单联做在一起了，8脚电位器应该是带了一个开关，一般在汽车音响上用的教多。

以上就是可调电阻原理_可调电阻器的接线方法，希望对各位有帮助。
