一、VRV系统原理

变制冷剂流量（Varied Refrigerant Volume，简称VRV）空调系统是一种冷剂式空调系统，它以制冷剂（以冷媒为载冷剂，如：R22、R410A）为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

二、VRV系统特点

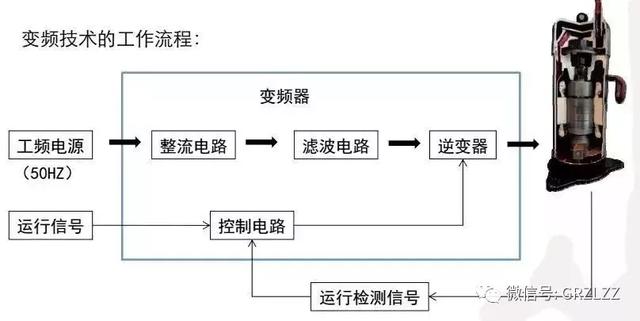

变频VRV空调系统的相对于定速系统具有明显的节能、VRV空调系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失。

三、VRV系统优缺点

优点 ：

每个房间可以单独控制，直流变速冷媒系统，室外机可以根据室内负荷不同调节转速，节能省电，可以满足人对温度要求的个体差异。可根据房屋特点随意自由地组合节能性好，运行费用低。

缺点：

初始投资较贵,制冷剂泄露不易察觉，故对冷媒管安装要求高,引入新风需另设新风系统,控制区域受冷媒管长度限制,机外静压小，送风距离短，大房间需多台室内机。

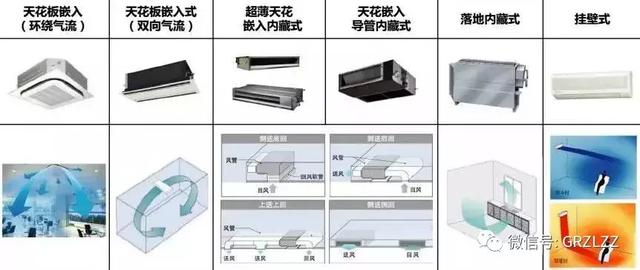

四、VRV空调常用类型

1、一拖一：单元式小型变频空调 ：室内机形式有嵌入式和风管式两种。嵌入式有3HP和5HP 。风管式有3HP、5HP、10HP、20HP。常用在各种商铺、小型办公室、餐厅等场所。

2、一拖三（四、五）家用中央空调：室内机形式有嵌入式、风管式、落地式、挂壁式四种。室外机最大6HP，最可连接9台空调室内机。常用在高级住宅、复式公寓、别墅、复式商铺等场所 。

3、一拖多商用中央空调 ：室内机形式有嵌入式、风管式、落地式、挂壁式四种。室外机最大48HP ，最多可连接64台空调室内机。最远单管长165米 ，最大室内外机高低差90米。常用在办公、商住、餐饮等场合。

4、CMS商业空间变频多联空调系统（商业及办公变频专用空调）： 空调室外机最大18HP，最多可连接15台空调室内机。最远单管长120米，最大室内外机高低差50米 。常用于150~5000㎡的办公及商业空间。

五、VRV空调检查重点

VRV及风机盘管的特点决定了系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高。

1、空调管道：

1、当室外机在上时，回气管每提升10m必须增加1个存油的弯头，室外机与室内机高度差不超过50m；

2、当室外机在下时，与室内机的高度差不超过40m；

3、管道每隔一定的长度应设一处支撑，不能碰到墙体和天花板；

4、管道采用橡塑保温材料保温，保温层厚度为20mm，耐高温100℃，遇到支撑点时要做保护；

2、室外机

1、室外机的前、后分别留出500mm和300mm以上的维修空间；

2、当室外机周围有墙时，应在墙上开通风口，通风口有防雨功能；

3、室外机顶部的障碍物最少要有1500mm的距离，达不到必须要装排气罩；

3、室内机：

1、室内机必须安装在合适的位置，使室内温度分布均衡；

2、室内机的后面稍微低于前面(0～5mm)以利排水；

3、风管与室内机的连接必须经过帆布软管；

4、风管没有漏风，散流器上面必须加调节挡板；

5、新风管必须与回风箱连接；

6、对旋转开关进行调定；

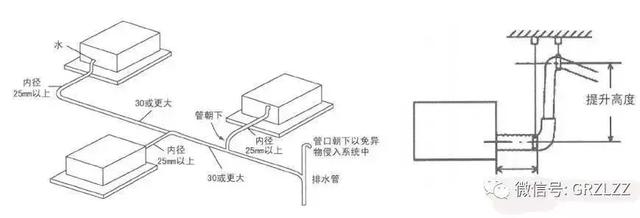

4、排水管：

1、采用聚氯乙烯管(pvc-u)；

2、排水管向下倾斜度为10％；

3、排水管不得与污水管或其它排水管相接；

4、排水管需做保温；

5、当排水管与其它室内机相连时，每台室内机必须高于总管；

6、安装完毕接通电源往接水盘注入2.5升水，检查确认水流畅通、不漏水，末端没水时再注入2升水；

7、排水管侧要比其它处低5mm；

8、排水管和制冷管不能绑在一起；

9、不能用粘合剂连接排水软管和室内机排水管；

5、电气接线

1、一个主电源最多可以连接一台室外机；

2、室外机的电源控制开关须采用额定电流A，电流敏感度为100mA的漏电保护器；

3、控制系统使用屏蔽双绞线，长度不超过1000m；

4、安装有线遥控器控制线和机组通讯线与电源线保持300mm以上的距离，当距离少于300mm以上时让控制线(通讯线)布置在金属导管内并保证导管单端接地，将遥控器装于铁盒内；

5、不得将两条通讯线铺设在一起，如果需要必须保持300mm的距离，或将每条通讯线插入金属导管并让金属导管接地。

6、试运行

1、室外机和室内机是否有异常声音和振动；

2、室外机的电流是 A，电压在±10%范围内；

3、制冷剂的充注量是否足够；

4、排气过热度：15～45℃；

5、吸气压力：0.2Mpa～1.1Mpa；

6、排气压力：1.0MPa～3.5Mpa；

7、制冷运行和制热运行是否能转换；

8、用检测仪检测制冷剂是否泄漏；

9、室内机的出风和回风温度差最小7℃。
