UG怎么画变螺距螺杆的模型？之前我们介绍了ug中绘制螺纹的教程，今天我们就来介绍在螺纹的基础上怎么绘制变螺距螺杆的模型？教程很简单，需要的朋友可以参考下

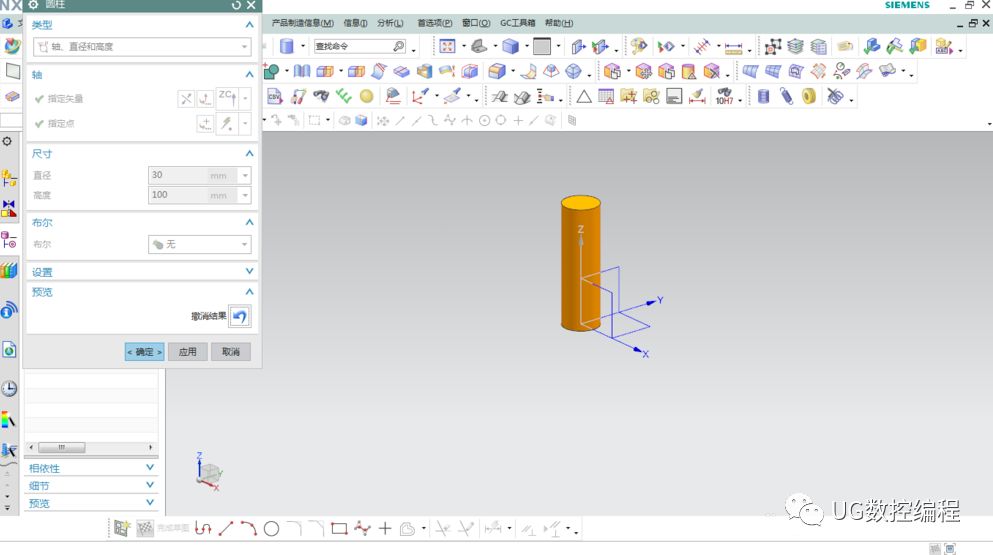

1、先创建一个圆柱体模型，使用圆柱体命令或拉伸命令。

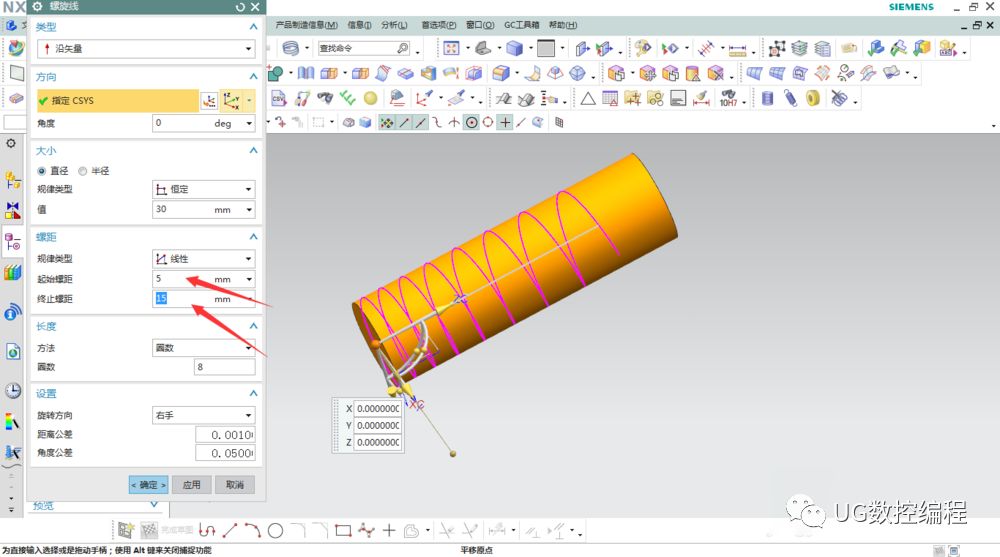

2、选择插入/曲线/螺旋线，螺距选择为线性，输入起始和终止螺距，选择起点偏移10毫米，直径与圆柱体一致。

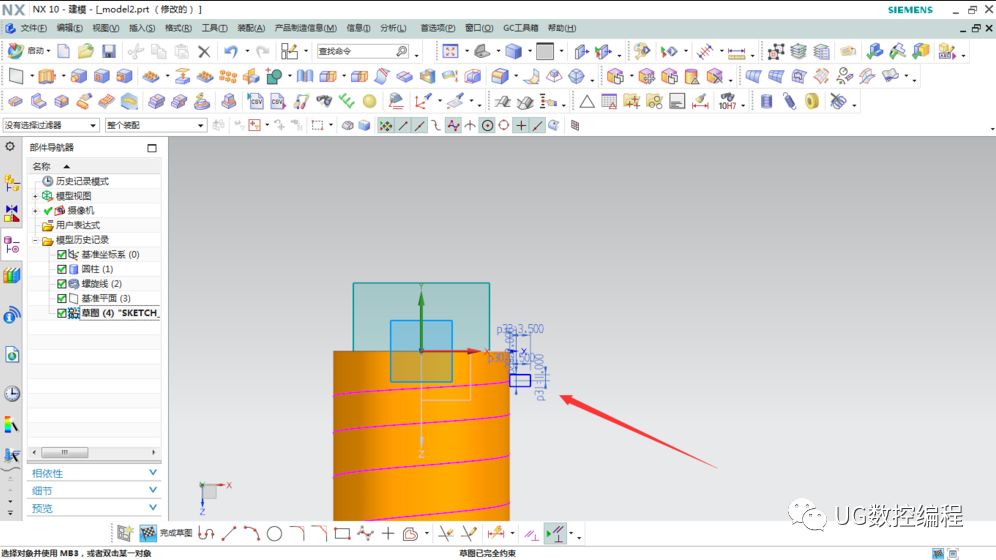

3、选择螺旋线端点新建基准面绘制截面草图，我这里绘制的一个长方形。

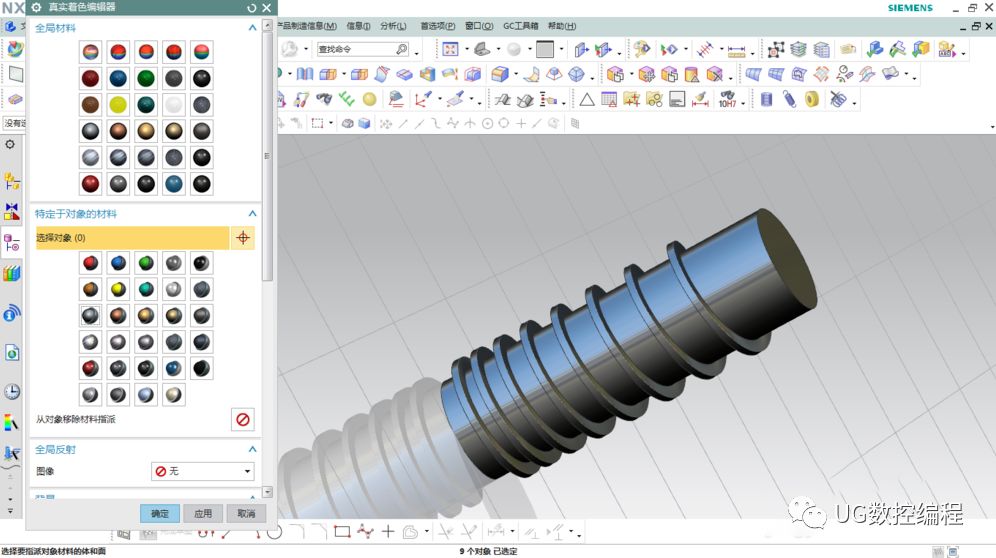

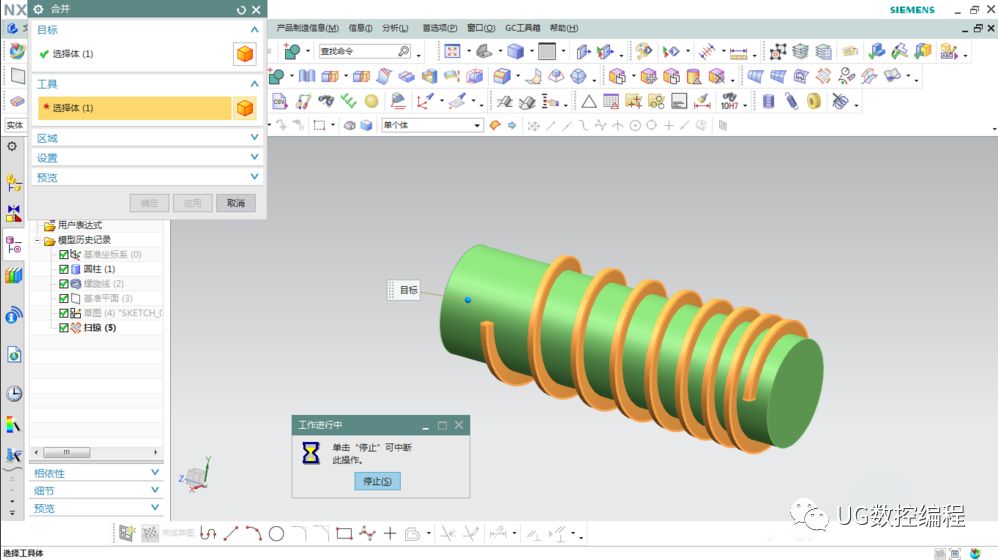

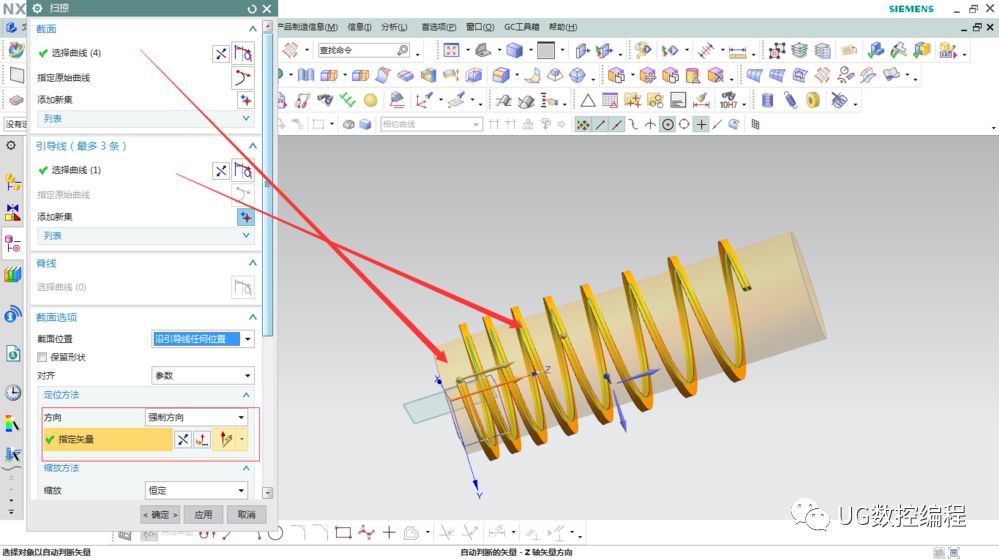

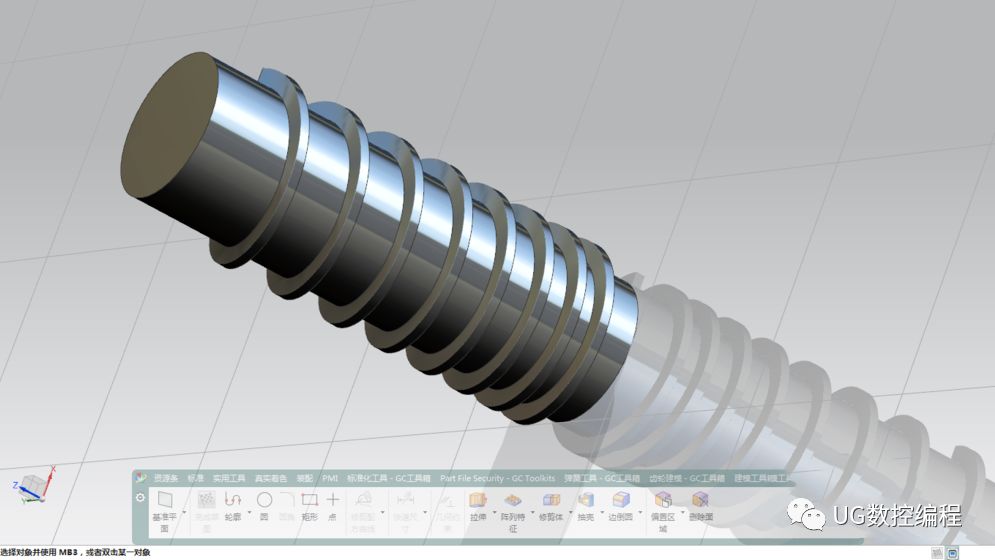

4、选择扫掠命令，选取草图为截面线，螺旋线为引导线，选择固定方向扫掠，生成变螺距螺杆特征，求和后进行材料着色，效果如图。

注意事项：

注意扫掠时要选择固定方向，否则截面会随螺旋线扭转。
