贴片电光开关特点_贴片电光开关原理

本文主要介绍贴片电光开关特点_贴片电光开关原理,光电开关是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无。物体不限于金属,所有能反射光线(或者对光线有遮挡作用)的物体均可以被检测。

null

上图为贴片光电开关 ITR8307/S17/TR8 SMD-4,在电子元器件采购网油柑网上采购此商品,油柑网全场满8.8包邮,有采购贴片光电开关需求的朋友可搜索油柑网来找到我们,感谢您的支持,谢谢!

其中光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器,工业中经常用它来计数机械臂的运动次数。

贴片电光开关特点

null

光电开关是传感器的一种,它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的(即电绝缘),所以它可以在许多场合得到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件,具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关,它所使用的冷光源有红外光、红色光、绿色光和蓝色光等,可非接触,无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。

贴片电光开关原理

null

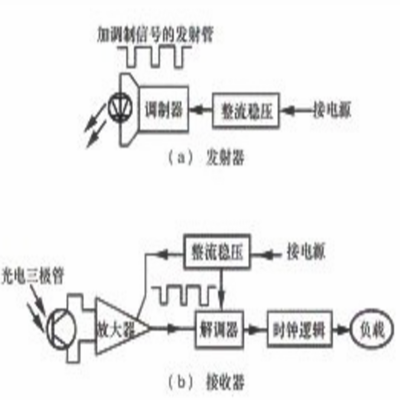

图中,由振荡回路产生的调制脉冲经反射电路后,然后用数字积分光电开关或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。

利用光学元件,在传播媒介中间使光束发生变化;利用光束来反射物体;使光束发射经过长距离后瞬间返回。光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束,发射的光束一般来源于发光二极管(LED)和激光二极管。光束不间断地发射,或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择,朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面,装有光学元件如透镜和光圈等。在其后面的是检测电路,它能滤出有效信号和应用该信号。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内,彼此间用透明绝缘体隔离。发光源的引脚为输入端,受光器的引脚为输出端,常见的发光源为发光二极管,受光器为光敏二极管、光敏三极管等等。光电耦合器的种类较多,常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。工作原理在光电耦合器输入端加电信号使发光源发光,光的强度取决于激励电流的大小,此光照射到封装在一起的受光器上后,因光电效应而产生了光电流,由受光器输出端引出,这样就实现了电一光一电的转换。

由振荡回路产生的调制脉冲经反射电路后,由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时,被反射回来的光脉冲进入光敏三极管DU。

光电开关并在接收电路中将光脉冲解调为电脉冲信号,再经放大器放大和同步选通整形,然后用数字积分或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。 光电开关一般都具有良好的回差特性,因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态,从而可使其保持在稳定工作区。同时,自诊断系统还可以显示受光状态和稳定工作区,以随时监视光电开关的工作。

以上就是贴片电光开关特点_贴片电光开关原理,希望对各位有帮助。
