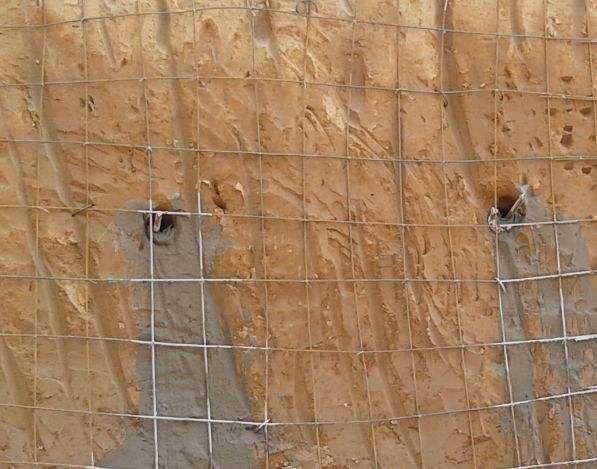

土钉墙是一种原位土体加筋技术。将基坑边坡通过由钢筋制成的土钉进行加固,边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。其构造为设置在坡体中的加筋杆件(即土钉或锚杆)与其周围土体牢固粘结形成的复合体,以及面层所构成的类似重力挡土墙的支护结构。
施工要求
1 土钉墙施工前应先检测路堑横断面,净空合格后方能进行土钉墙施工。
2 土钉墙应按"自上而下,分层开挖,分层锚固,分层喷护"的原则组织施工,并及时挂网喷护,不得使坡面长期暴露风化失稳。
3 施工前应按设计要求进行注浆工艺试验、土钉抗拉拔试验,验证设计参数,确定施工工艺参数。
4 土钉钻孔时,严禁灌水。钉孔注浆应采用孔底注浆法,确保注浆饱满,注浆压力宜为0.2MPa。
5 土钉墙施工时应按设计要求制作支撑架。
6 挂网材料为土工合成材料时,应采取妥善的防晒措施,防止土工合成材料老化。挂网前应清除坡面松散土石。
7 坡脚墙基坑施工应尽快完成,同时应采取措施防止基坑被水浸泡。
8 喷射混凝土前应进行现场喷射试验,确定施工工艺参数。
9 喷射作业应自下而上进行,喷层厚度大于7cm时,应分两层喷射。喷射过程中应采取有效措施保证泄水孔不被堵塞。
10 土钉墙所用砂、石料、水泥、粉煤灰、矿物掺和料、外加剂、钢筋应符合规定要求。
11 土钉墙所用的土工合成材料的品种、规格、质量应符合设计要求。进场时应进行现场验收,并对其技术性能进行检验。
12 土钉孔的布置形式、土钉长度应符合设计要求。土钉墙钻孔施工时,严禁灌水。
13 土钉孔锚固砂浆强度等级应符合设计要求。钉孔注浆应采用孔底注浆法,确保注浆饱满。注浆压力宜为0.2MPa。
14 网的规格尺寸、网与土钉的连接应符合设计要求。
15 喷射混凝土强度等级应符合设计要求。
16 喷射混凝土面层厚度在每个断面上60﹪以上不应小于设计厚度,且厚度最小值不应小于设计厚度的一半;同时,所有检查孔的厚度平均值,不应小于设计厚度值。
17 泄水孔施工质量、墙后反滤层构造、墙基坑开挖、墙身混凝土强度、脚墙模板、沉降缝(伸缩缝)预留与塞封应符规定。
