1 、适用范围

适用于混凝土结构房屋建筑工程中墙、柱、板钢筋间距控制。

2、 工艺特点

利用工具式钢筋定位卡、梯子筋及工具式皮数杆控制钢筋间距。

3、 操作要点

3.1 墙钢筋定位

3.1.1 墙钢筋定位施工工艺流程：墙体暗柱钢筋绑扎→设计加工梯子筋→安装墙身梯子筋→安装水平钢筋及水平定位卡具→墙筋绑扎安装保护层垫块

3.1.2 剪力墙暗柱钢筋绑扎完成后，在剪力墙内自暗柱或转角处开始安放定位梯子筋，梯子筋安放间距不大于 2m，并代替同位置竖向钢筋。绑扎竖向钢筋及水平钢筋，在距上层现浇板面上 200mm 处安装工具式水平钢筋定位卡，全部钢筋绑扎完毕后按 1m 见方成梅花形安放保护层垫块。水平定位卡具如图 15-1 所示，梯子筋可按图 15-2 所示采用。

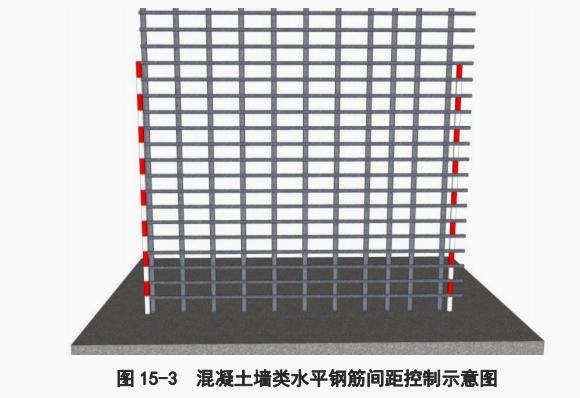

3.1.3 混凝土墙类水平钢筋间距采用工具式皮数杆控制，工具式皮数杆可采用Φ25 钢管刷红、白相间油漆（间距同钢筋设计间距），如图 15-3 所示。

3.2 柱钢筋定位

3.2.1 柱钢筋定位施工工艺流程：柱钢筋绑扎→设计加工钢筋定位卡具→安装柱钢筋定位卡具→安装箍筋→绑扎安装保护层垫块

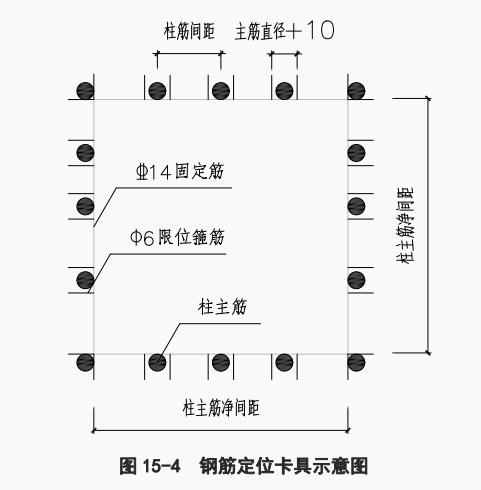

3.2.2 工艺方法：制作钢筋定位卡具，可刷黄色漆标识。柱筋绑扎成型后，在距离楼面标高上 200mm 处装定位卡具，并与主筋绑扎牢固，混凝土浇筑后取出定位卡具循环使用。钢筋定位卡具制作如图 15-4 所示。

3.2.3 混凝土柱类箍筋间距采用工具式皮数杆控制，工具式皮数杆可采用Φ25 钢管刷红、白相间油漆（间距同钢筋设计间距），如图 15-5 所示。

3.3 板钢筋定位

3.3.1 板钢筋定位施工工艺流程：定位弹线→板钢筋绑扎→安装底筋保护层垫块→安装马凳

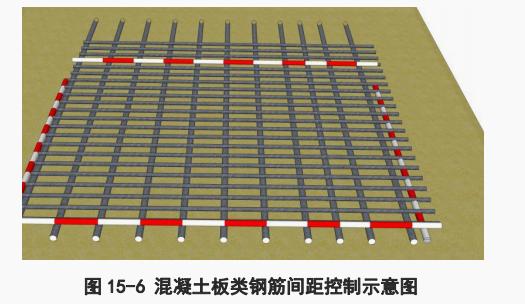

3.3.2 工艺方法：根据板钢筋的设计间距，在模板表面弹出每道钢筋位置线，第一道钢筋距梁边 50mm。混凝土板类钢筋间距采用工具式皮数杆控制，工具式皮数杆可采用Φ25 钢管刷红、白相间油漆（间距同钢筋设计间距），如图 15-6 所示。
