一、干熄焦保温保压操作预案

干熄焦锅炉的保温保压是指尽量维持干熄炉的温度和锅炉锅筒的压力，或者尽量延缓干熄炉温度及锅筒压力下降的速度。

当干熄焦因红焦装入系统设备发生故障，在短时间内不能装焦时，或因冷焦排出系统设备发生故障而无法排焦时，应对干熄焦装置进行保温保压操作。

（一）干熄焦系统因故无法装焦

1、当干熄焦系统因故无法装焦时，首先应尽量确定停止装焦的时间。

2、如果确认在较短的时间内即可恢复装焦时，应在保证主蒸汽流量的情况下减小排焦量。

减少锅筒排污量、关闭主蒸汽放散阀、关闭旁通流量调节阀和循环风量视情况减小，尽量延缓干熄炉温度及锅炉锅筒压力的下降速度直至恢复装焦为止。

3、如是长时间无法恢复，按正常程序降低循环风机转数到最小或停，必须将T5温度保持在500度以上，锅炉应作相应监控好汽包压力和水位，并根据实际情况作套水作业。

4、如果是红焦装入系统设备有计划的检修，则在停止装焦前应降低排焦量直至将干熄炉内焦炭控制在上上限料位，以延长无法装焦时继续排焦的时间。

（二）排焦系统无法正常运行

1、当干熄焦系统停止排焦时，由于干熄炉冷却段内与循环气体进行热交换的焦炭的热量逐渐减少，则锅炉入口温度下降较快，主蒸汽流量及压力下降也较快。如果在短时间内不能恢复排焦，应进行锅炉的保温保压特殊操作。

2、在干熄焦系统的保温保压过程中，当锅炉主蒸汽温度低于420℃时，应关闭减温水流量调节阀及手动阀。并将一次过热器及二次过热器疏水阀微开，防止过热器内进水。

3、当锅炉入口温度低于600℃时，根据实际情况可停止循环风机的运行，并往气体循环系统内冲入N2，以控制循环气体中H2、CO等可燃成分的浓度。

尤其要将干熄炉底部的N2充入阀打开，以防止冷却段的焦炭慢慢燃烧。一旦发现干熄炉冷却段温度有上升的趋势，应立即启动循环风机对冷却段焦炭降温冷却。

4、干熄炉斜道观察孔的中栓要全部关闭，预存段压力调节阀要关闭，通过炉顶放散阀的开度来控制干熄炉预存段的压力在50～100Pa。

循环风机停止运行后，N2吹扫风机还应继续运行，以防止振动给料器线圈因温度过高而受损。

5、根据蒸汽发生量的情况，当蒸汽发生量较小或当循环风机停止运行后，可将锅炉锅筒液位控制在150～200mm。

停止对锅炉给水，关闭锅炉连排及定排的电动阀和手动阀。根据情况关小或全关主蒸汽放散阀，尽量延缓锅炉锅筒压力下降的速度。如果锅炉锅筒液位下降到下限值，应对锅炉进行间歇性补水。

二、干熄焦升温升压操作预案

1、T6在600℃以下，T6以10℃/h进行升温，升温速度可以通过改变风机转数、排焦量大小和蒸发量大小进行调节，可燃气体含量通过导入空气进行调节，预存段压力控制在-50～100Pa。

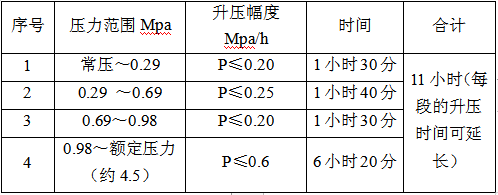

2、汽包压力应按下表进行升压。

3、升温升压T6温度达到650℃后导入空气，调整打开空气导入阀处的中栓。

4、随着T6温度的上升，锅炉系统也应进行相应的调整，逐步投入到正常的运行状态。

5、随着不断的装入焦炭，T6温度不断的上升，锅炉蒸汽温度、压力、蒸发量不断上升，当蒸发量较小时，使用锅炉给水泵出口电动阀旁通阀上水，及锅炉给水泵出口电动阀旁通阀全开，控制锅炉水位气动调节阀上水。

6、在锅炉上水的同时，全开除氧器压力调节阀前手动阀，调节除氧器压力阀的开度，除氧器开始升温。

7、除氧器的升温速度严格的控制在10℃/h左右。

8、锅炉汽压调节采用主蒸汽压力调节阀全开，而主蒸汽放散压力调节阀进行自动调节。

9、随着锅炉的蒸发量不断的增大，给水量也随着增大，当锅炉给水泵出口电动阀旁通阀不能满足上水要求时，（汽包压力达到2.5MPa时），改用锅炉给水泵出口电动阀上水，即锅炉给水泵出口电动阀全开，之后关闭锅炉给水泵电动阀旁通阀。

10、当各参数达到额定值时，依次投入自动调节装置运行。

11、通知投入各汽水取样装置运行。

12、通知开启炉内加药泵，监督确保水质合格。

13、待系统全部正常后，联系设备科程序管理员恢复各连锁保护装置。

14、得到上级通知后，打开主蒸汽切断旁通阀，对主蒸汽管道进行暖管（时间不少于1.5小时），准备送汽。

15、暖管结束，接上级通知，开主蒸汽切断阀向外供汽。

三、电机车及焦罐台车故障应急预案

（一）焦罐旋转不到位

原因：

1、电机车或焦罐台车本身的缺陷或操作上的失误，都有可能导致焦罐旋转不到位。

2、设备方面，旋转电机及减速机的故障、旋转定位置极限故障和焦罐托盘托轮轴承故障等。

3、操作方面，当按下焦罐旋转停止按钮后，在焦罐旋转到位之前，将焦罐选择开关切换到另一个焦罐，也会造成焦罐旋转不到位。

处理方法：

焦罐旋转不到位时应停止电机车走行，再次 旋转焦罐直到正确定位。若焦罐仍不能旋转到位，则应松开旋转电机的闸，手动转动旋转减速机的轴，将焦罐旋转到正确位置后将焦罐内的红焦装入干熄炉。

对于旋转不能正确定位的焦罐，在检查处理好之前，不允许再次装入红焦。

（二）焦罐底闸门与提升吊具脱钩

原因：

1、焦罐底闸门转轴转动不灵活，当焦罐装焦时底闸门开的动作慢于提升吊具下落的动作，造成提升吊具与底闸门脱钩。

2、装入装置与提升机的极限位置不配套，因累加误差过大造成焦罐装焦时底闸门被卡住，提升吊具继续下落而与底闸门脱钩。

处理方法：

焦罐底闸门与提升吊具脱钩后应停止干熄焦的生产，将底闸门用手动葫芦提起，慢慢操作提升机，将提升吊具托辊重新归入底闸门凹槽，然后取下手动葫芦，恢复干熄焦的正常生产。

（三）焦罐底闸门关不严

原因：

因焦罐底部磨板变形、焦炭过生等原因，有可能造成装完焦后焦罐底闸门转轴部位夹焦炭，导致焦罐底闸门关不严。这样，当焦罐落到焦罐太差旋转托盘上时，焦罐会出现一边抬高或两边同时抬高的现象。

 处理方法：

此时应停止电机车的生产，操作提升机将焦罐运行到装焦位置，用准备好的工具将焦罐底闸门部位的焦炭、焦油渣等异物清除干净后恢复电机车的生产。

四、提升机系统故障应急预案

（一）提升机变频故障

1、提升机设计有紧急操作方法，以备提升机故障状态下使用。当提升机常用提升电机出现故障或提升电机变频器报警时，提升机自动和手动提升操作都不能运行。

如此时所提升的焦罐内装有红焦，而故障在短时间内又无法消除，此时应迅速将提升电机由常用电机切换到紧急电机。

在提升机现场操作室内将提升选择开关选择到紧急提升状态，现场手动将提升机提升到规定高度，按手动程序完成装焦过程。

2、如果提升机常用走行电机出现故障或走行电机变频器报警，则提升机自动和手动走行都不能运行。

如此时焦罐内有红焦，而故障在短时间内无法消除，则应迅速将提升机走行电机由常用电机切换到紧急电机。

在提升机现场操作室内将提升机走行选择开关选择到紧急走行状态，现场手动将提升机走行到干熄炉顶，按手动程序完成装焦过程。

（二）焦罐吊具脱钩

从提升机在焦罐台车上提起焦罐开始，一直到装完焦将空焦罐落在焦罐台车上，整个过程中提升吊具的托辊应始终挂在焦罐底闸门的凹槽内，但某些特殊原因会造成吊具与底闸门脱钩。

1、焦罐底闸门转动轴转动不灵活，当焦罐装焦时底闸门开的动作慢于吊具下落的动作，造成吊具与底闸门脱钩。

2、装入装置与提升机的极限位置不配套，因累加误差过大造成焦罐装焦时底闸门被卡住，吊具继续下落而与焦罐底闸门脱钩。

3、焦罐吊具脱钩后不能再继续生产，应立即组织人员进行处理。将焦罐底闸门用手动葫芦提起，慢慢提起提升机，将吊具托辊重新归入焦罐底闸门凹槽。然后，取下手动葫芦，恢复生产。
