现在接地摇表的应用在我们的生活中是非常广泛的，接地摇表的注意事项有很多，你对接地摇表的了解有多少呢，接地摇表都有哪些使用方法呢，今天就让小编为大家简单的介绍一下什么是接地摇表？
接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

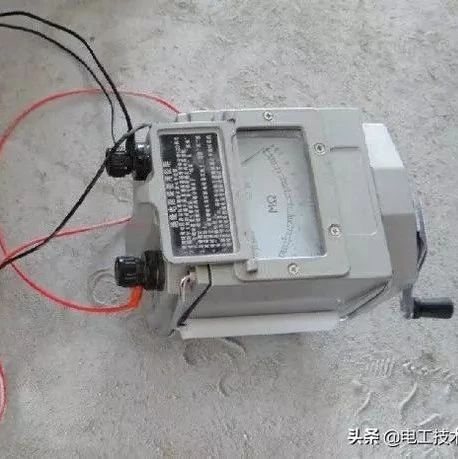

摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。
接地摇表的选用原则
（1）额定电压等级的选择。一般情况下，额定电压在500v以下的设备，应选用500v或1000v的摇表；额定电压在500v以上的设备，选用1000v~2500v的摇表。
（2）电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
接地摇表的使用方法
（1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。

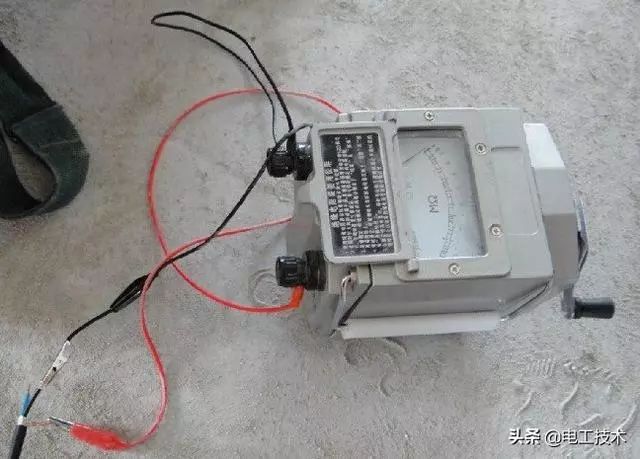

（4）测量绝缘电阻时，一般只用“l”和“e”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“g”端，并将“g”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（zc-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

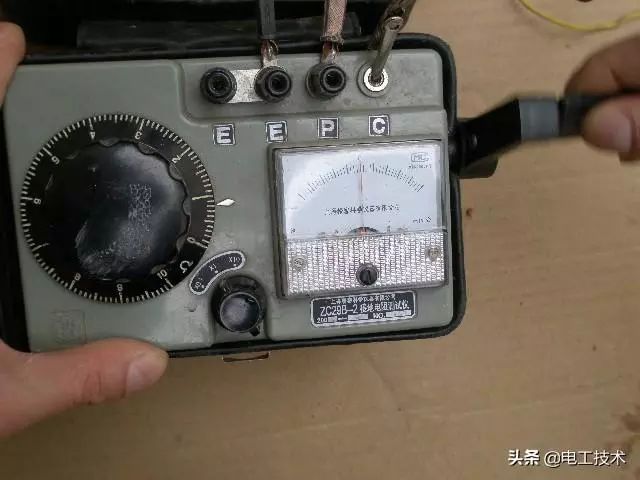

以ZZC29B-2型摇表测试方法如下：
(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
1.接地电阻测试仪设置的技术要求
(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
2.接地电阻测试仪的操作要领
(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。
(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。
(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。
(6)用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0点处有微小的左右摆动是正常的。
(7)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。
(8)测量仪表使用后阻值档位要放置在最大位置即x10档位。整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏。
