表面粗糙度代号和画法

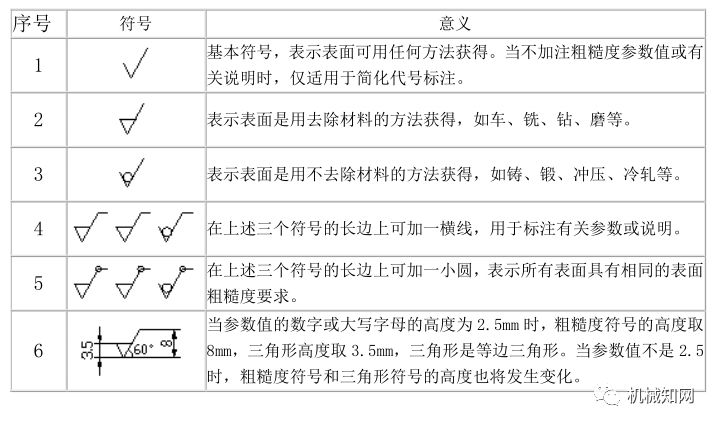

GB/T131-93规定,表面粗糙度代号是由规定的符号和有关参数组成,表面粗糙度符号的画法和意义如下表所示：

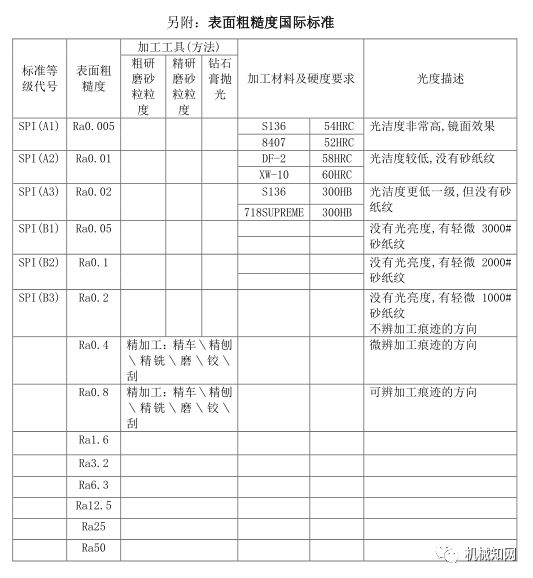

常用表面粗糙度Ra的数值与加工方法

5.表面粗糙度的选择

表面粗糙度的选择，既要考虑零件表面的功能要求，又要考虑经济性，还要考虑现有的加工设备。一般应遵从以下原则：

(1) 同一零件上工作表面比非工作表面的参数值要小；
(2) 摩擦表面要比非摩擦表面的参数小。有相对运动的工作表面，运动速度越高，其参数值越小；
(3) 配合精度越高，参数值越小。间隙配合比过盈配合的参数值小；
(4) 配合性质相同时，零件尺寸越小，参数值越小；
(5) 要求密封、耐腐蚀或具有装饰性的表面，参数值要小。
