还对着暖通空调、给排水图纸一脸懵13吗？快收藏起来，一分钟教你看懂图纸

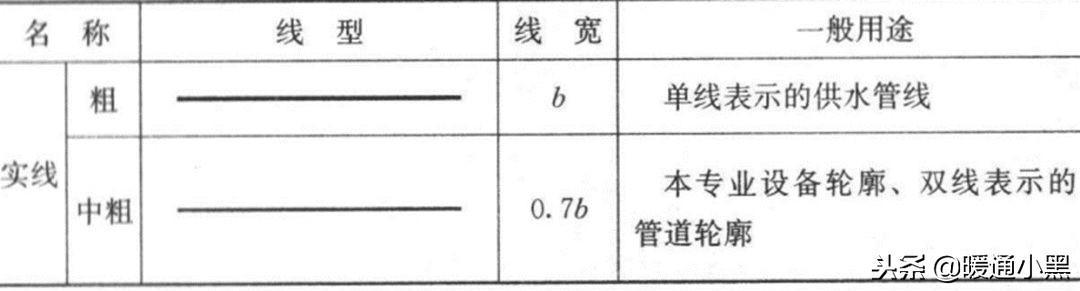

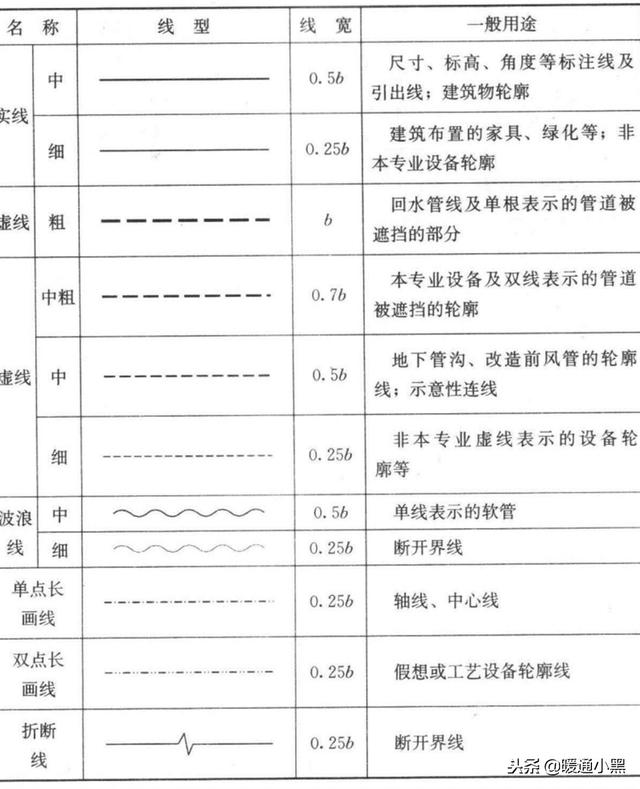

线型含义：

线型含义

线型含义

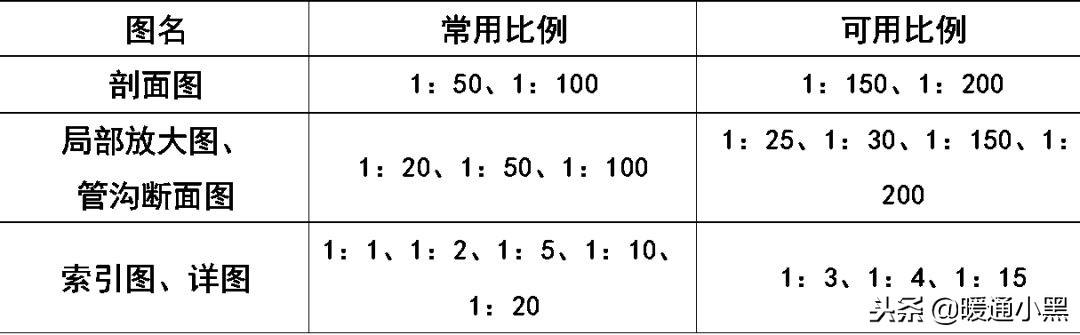

常用比例：

常用比例

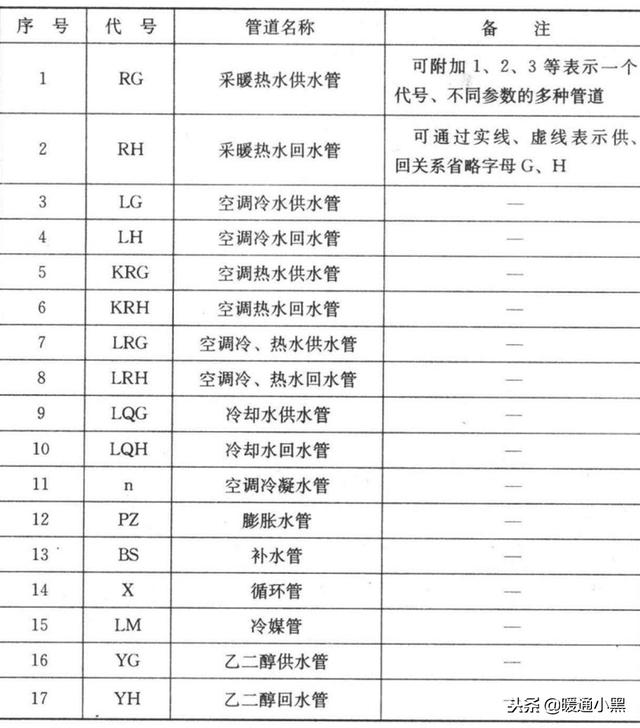

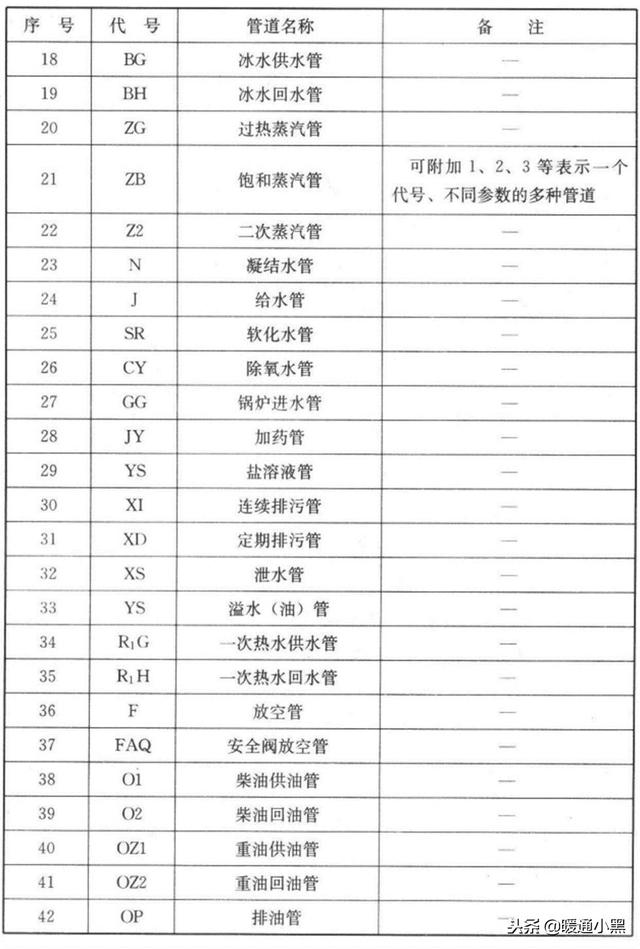

水、气管道代号：

水、气管道代号

水、气管道代号

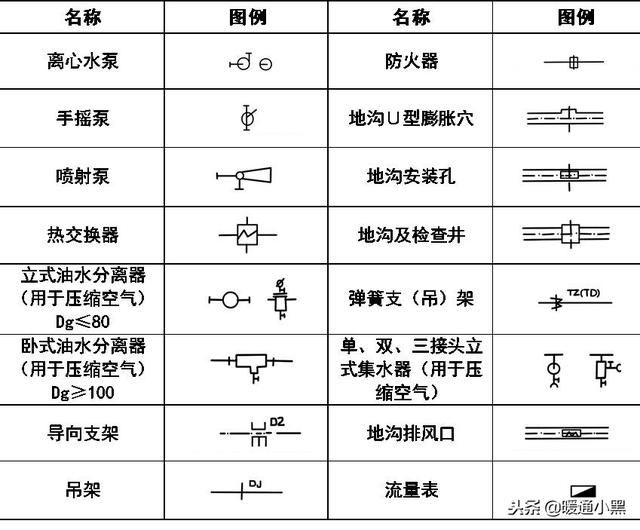

工艺管道施工图常用图例：

工艺管道施工图常用图例

工艺管道施工图常用图例

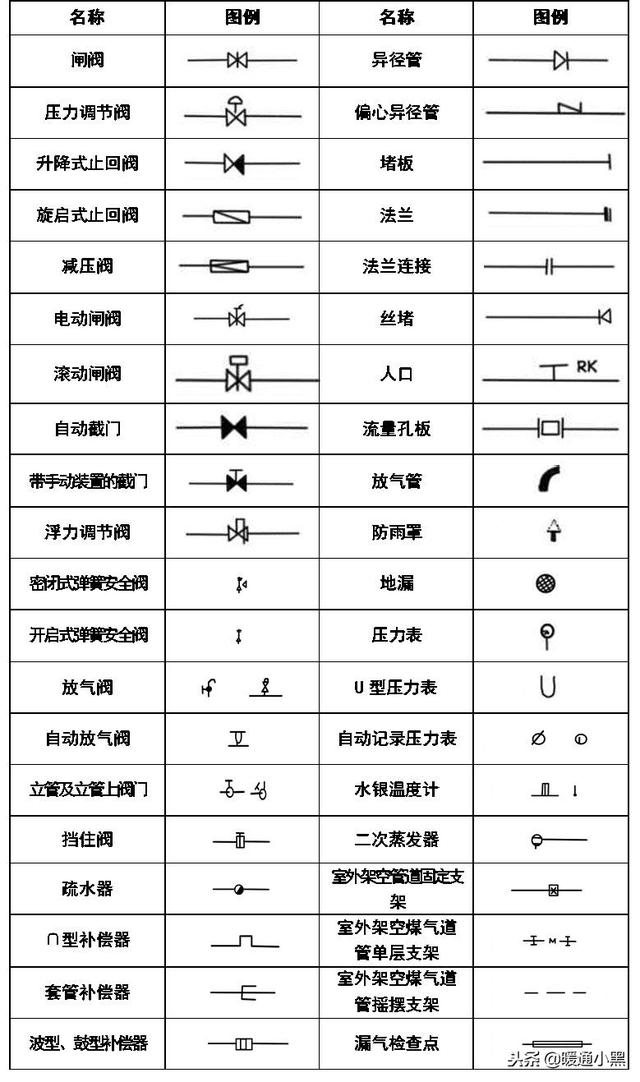

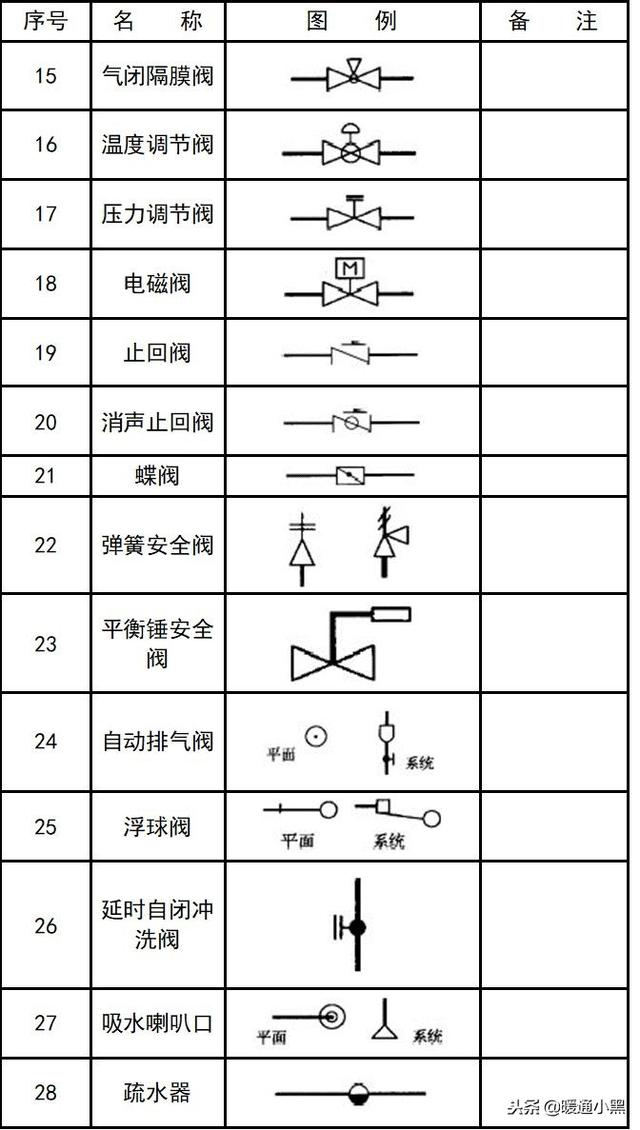

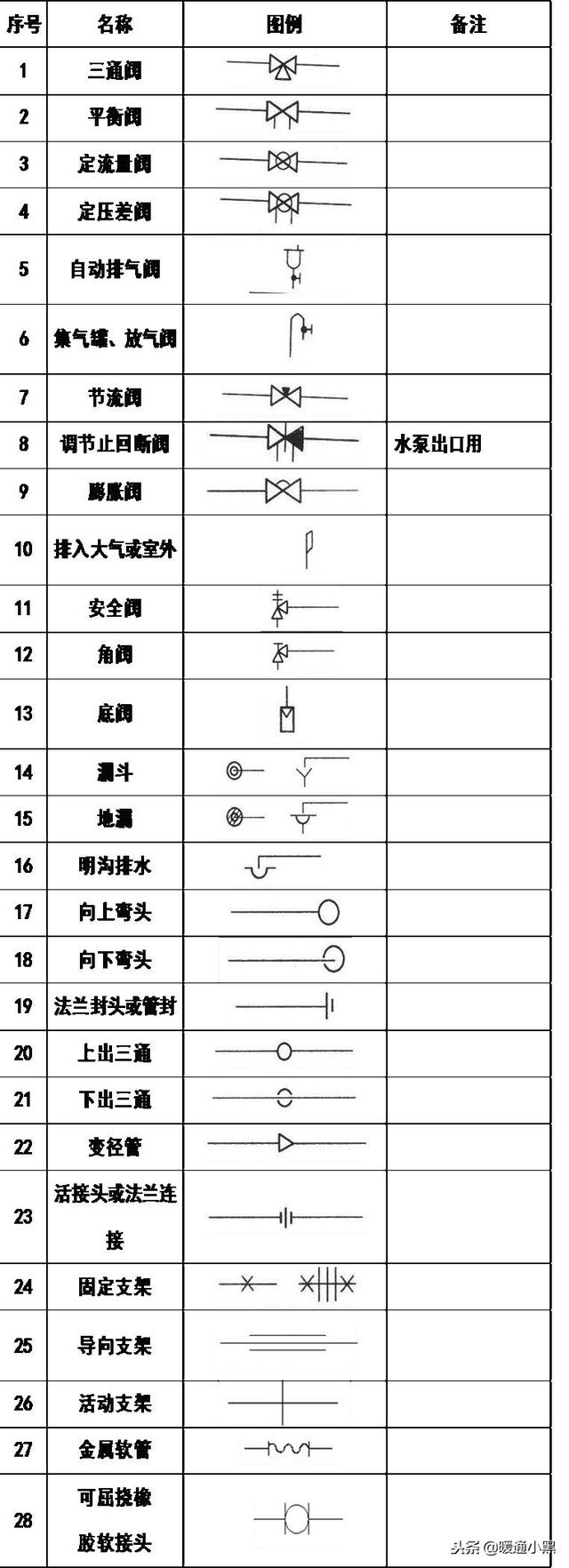

水、汽管道阀门和附件图例：

水、汽管道阀门和附件图例

水、汽管道阀门和附件图例

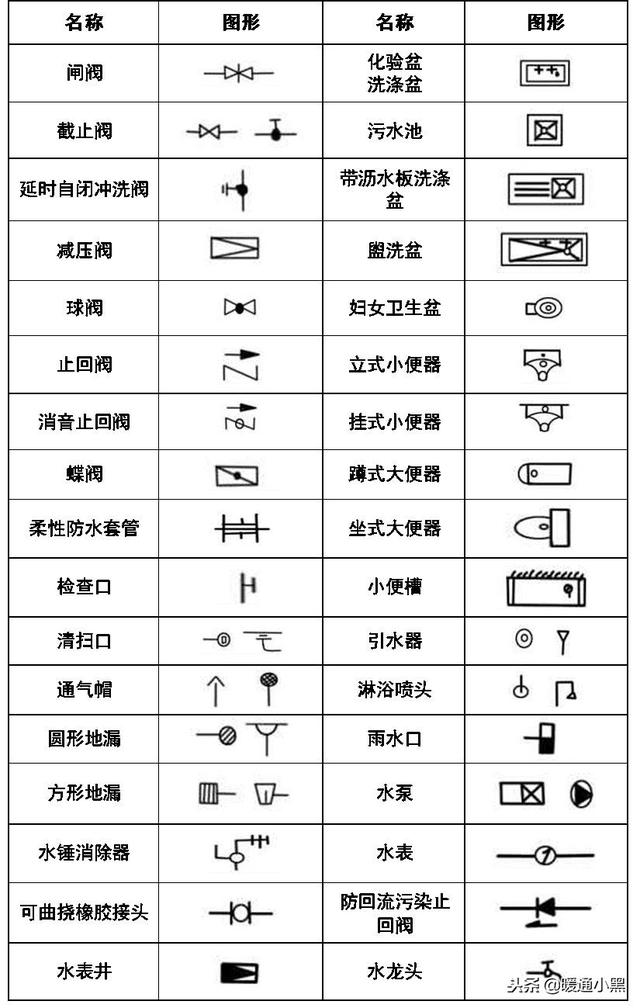

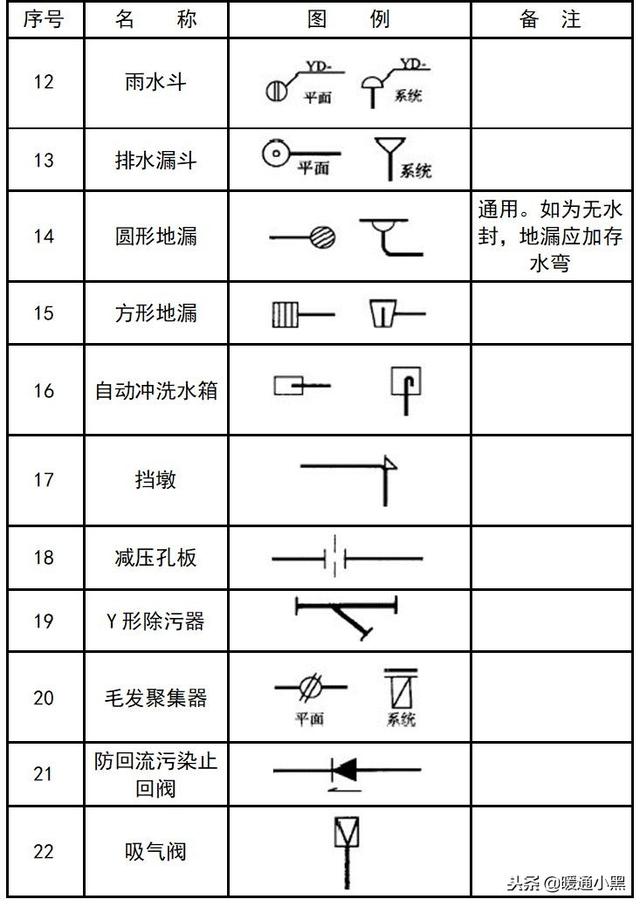

给排水、采暖常用图例：

给排水、采暖常用图例

给排水、采暖常用图例

通风空调工程常用图例：

通风空调工程常用图例

风管代号：

风管代号

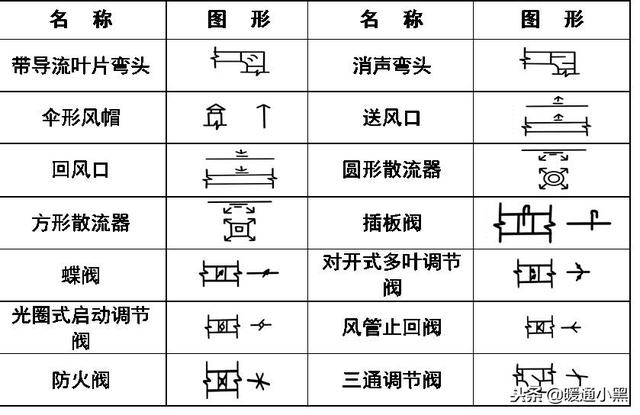

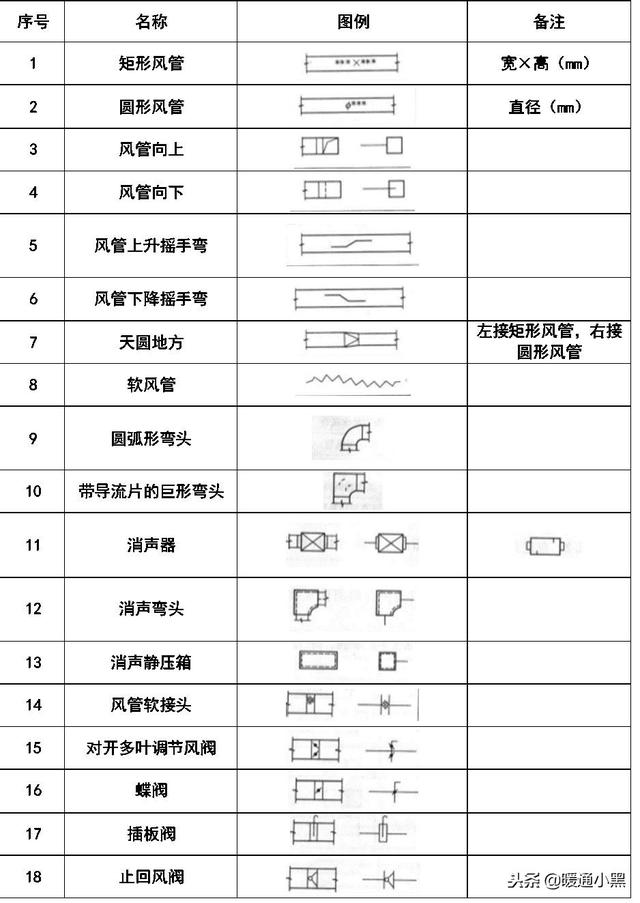

风管、阀门及附件图例：

风管、阀门及附件图例

风管、阀门及附件图例

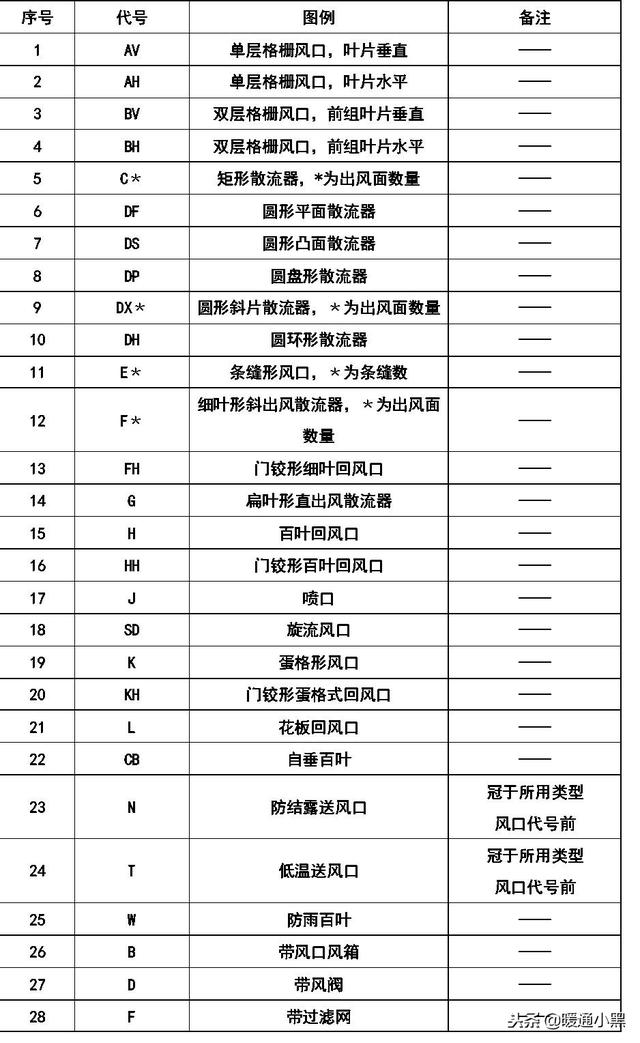

风口和附件代号：

风口和附件代号

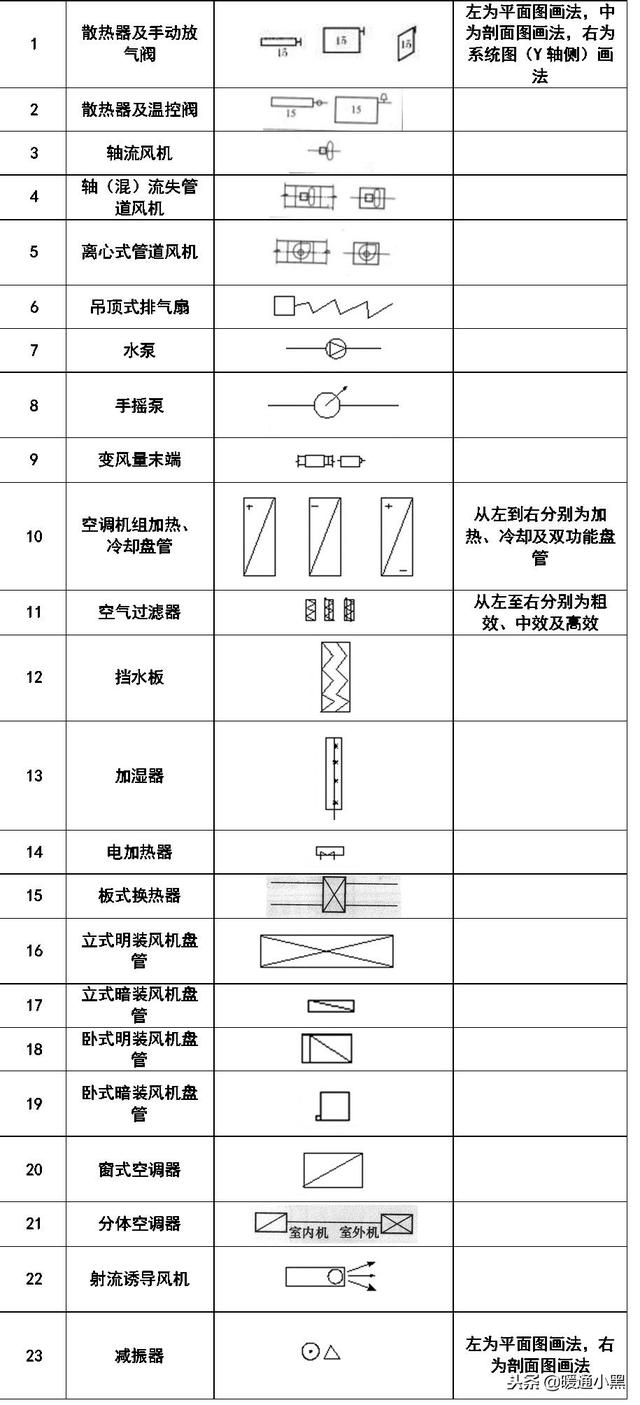

暖通空调设备图例：

暖通空调设备图例

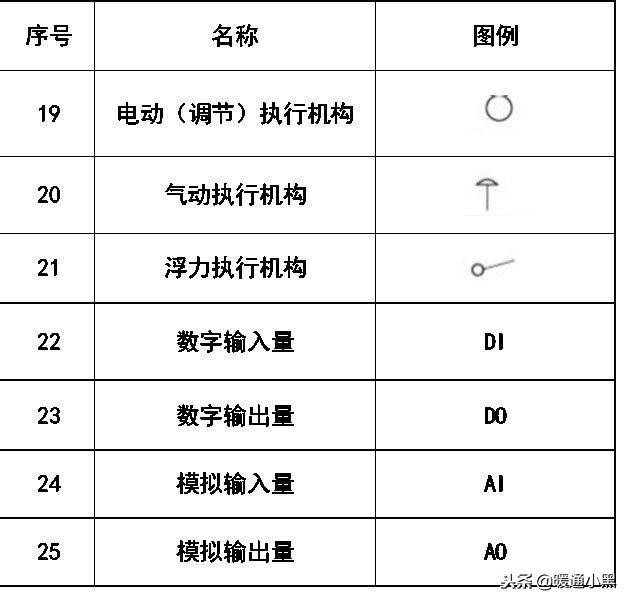

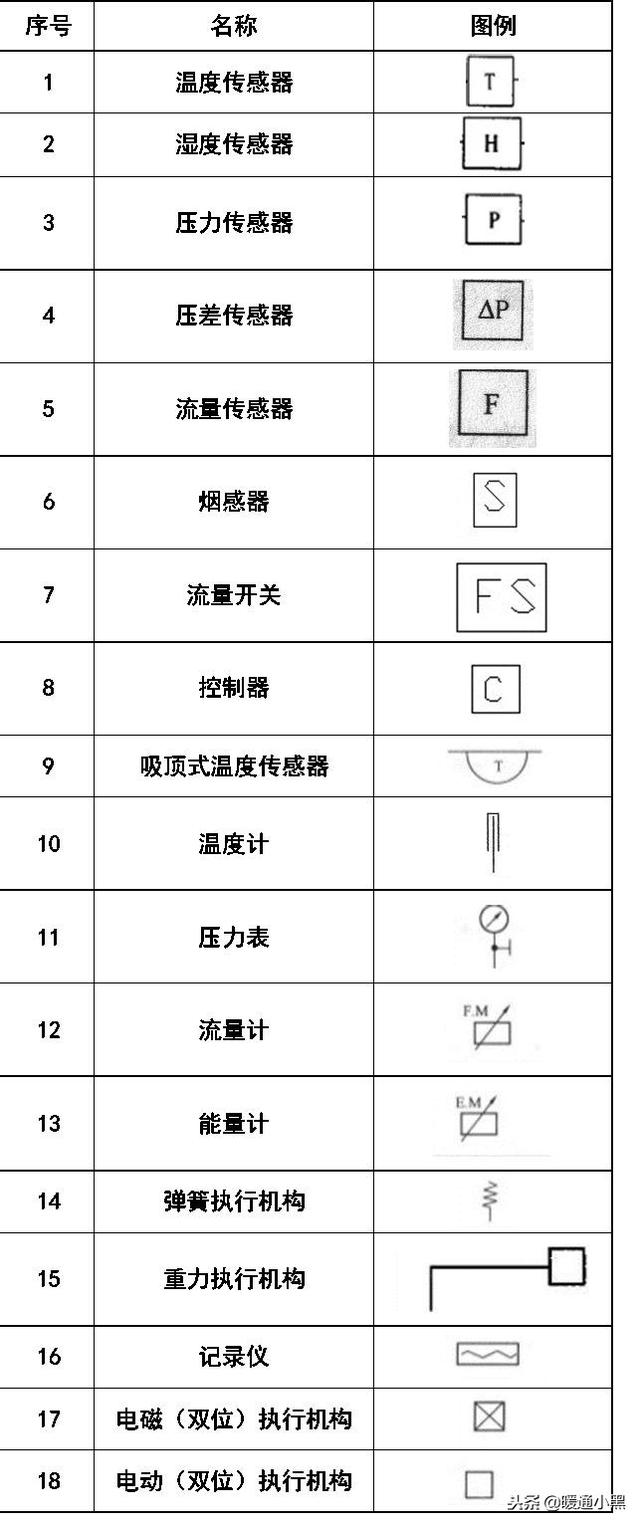

调控装置及仪表图例：

调控装置及仪表图例

调控装置及仪表图例

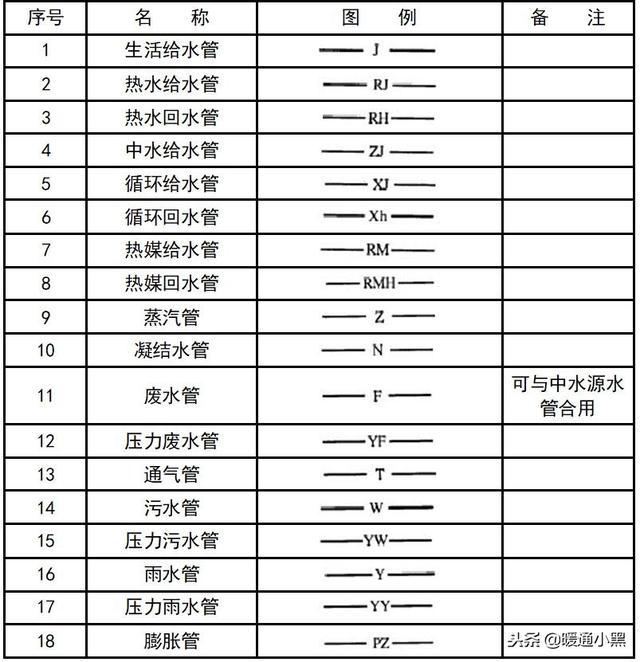

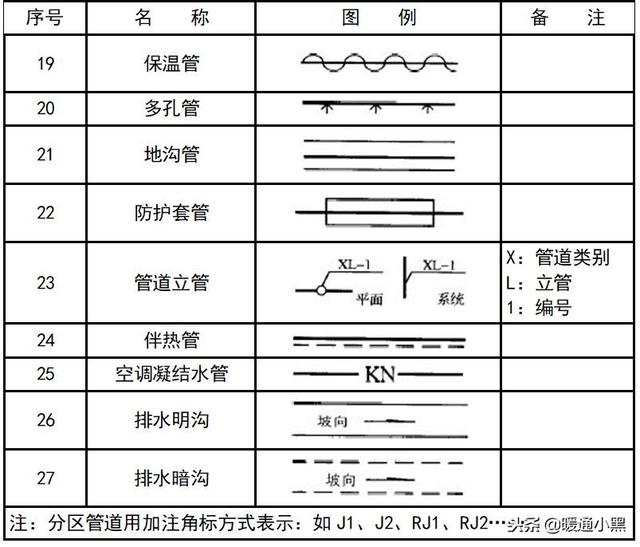

管道图例：

管道图例

管道图例

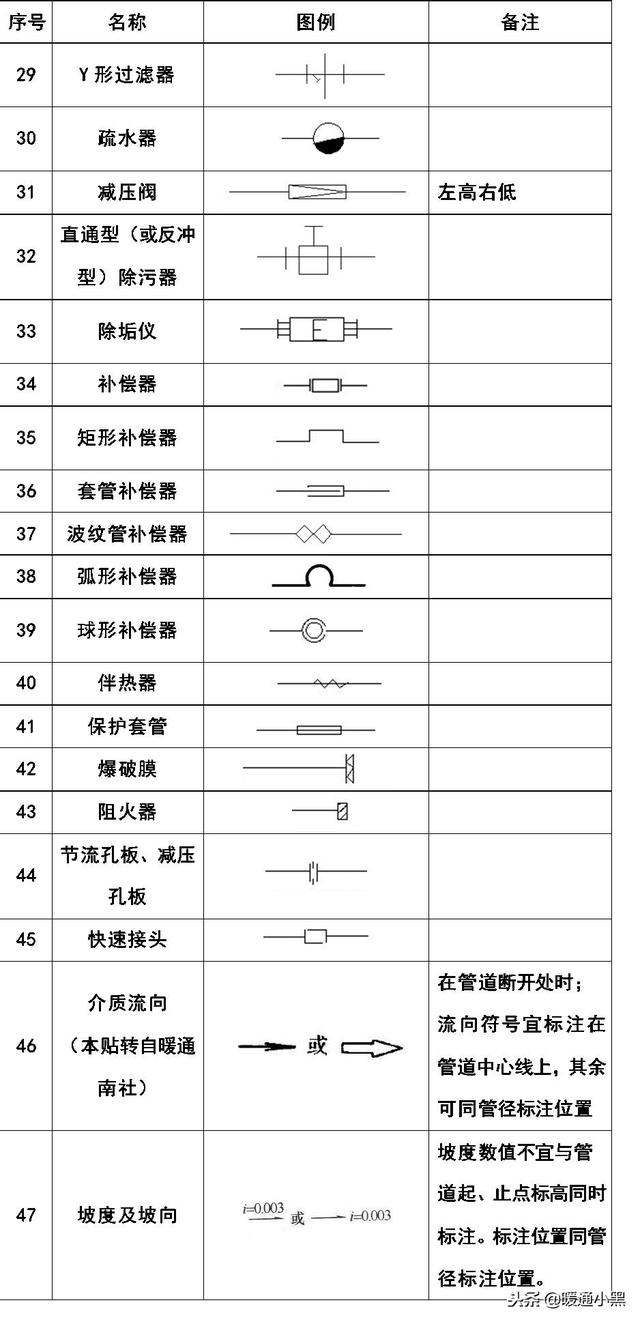

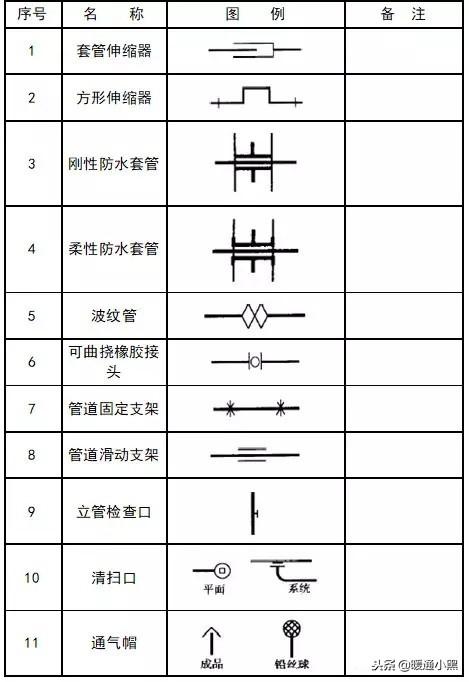

管道附件：

管道附件

管道附件

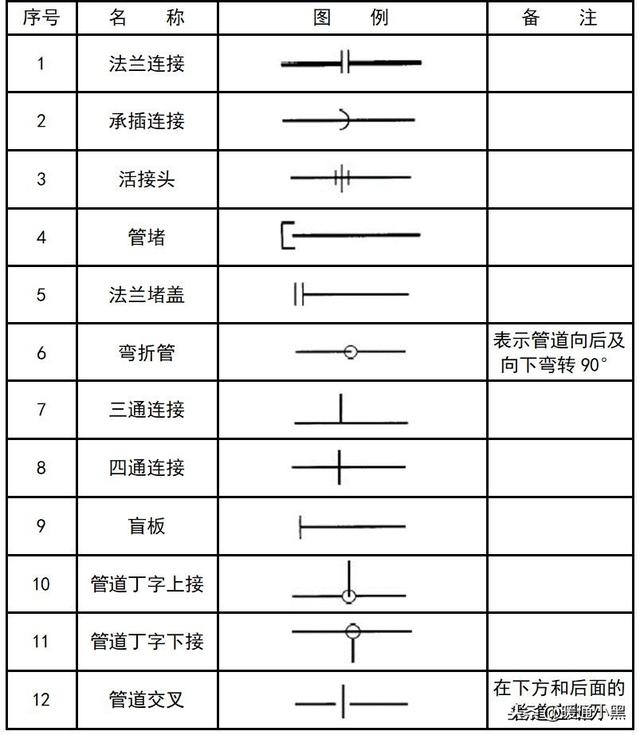

管道连接：

管道连接

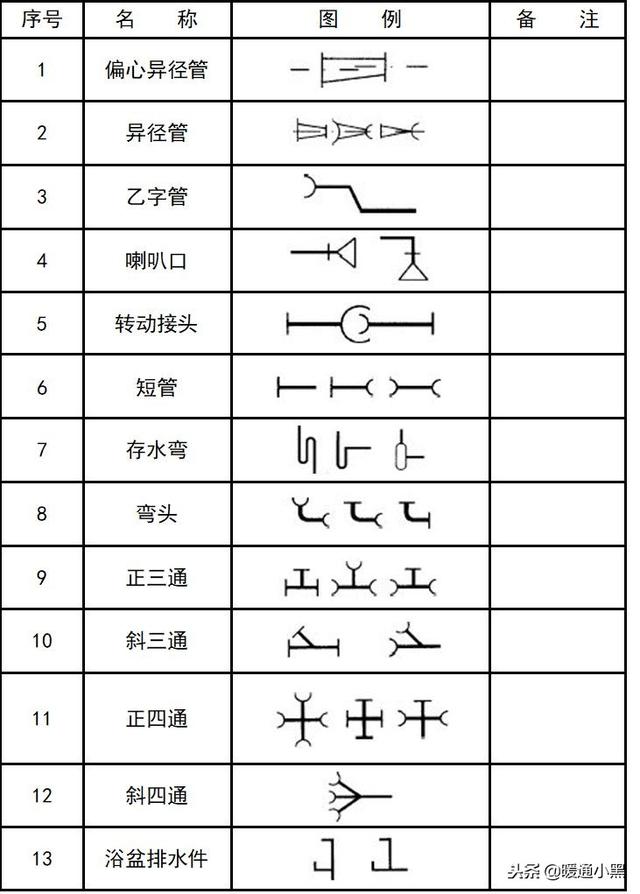

管件：

管件

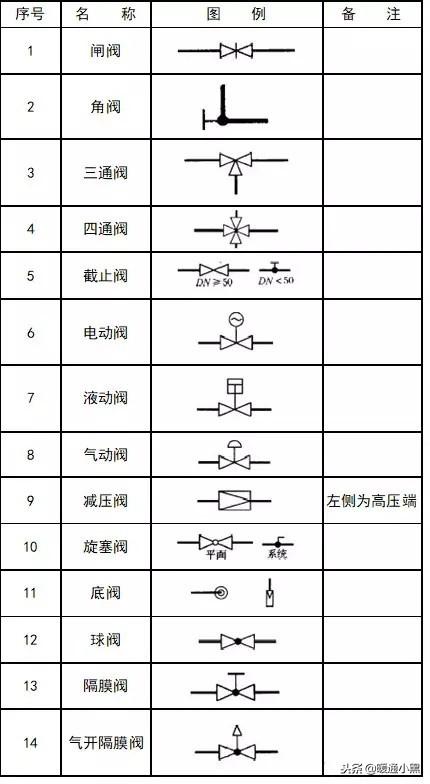

常见阀门：

常见阀门

常见阀门

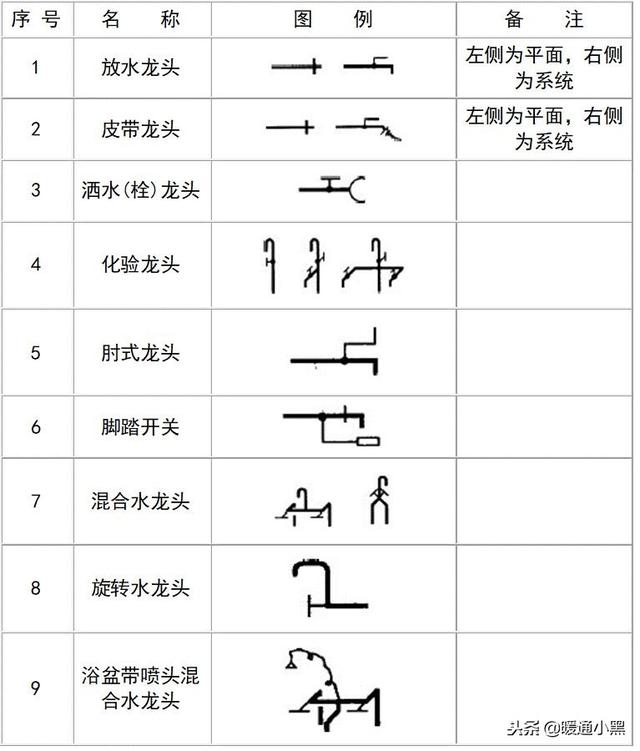

给水配件：

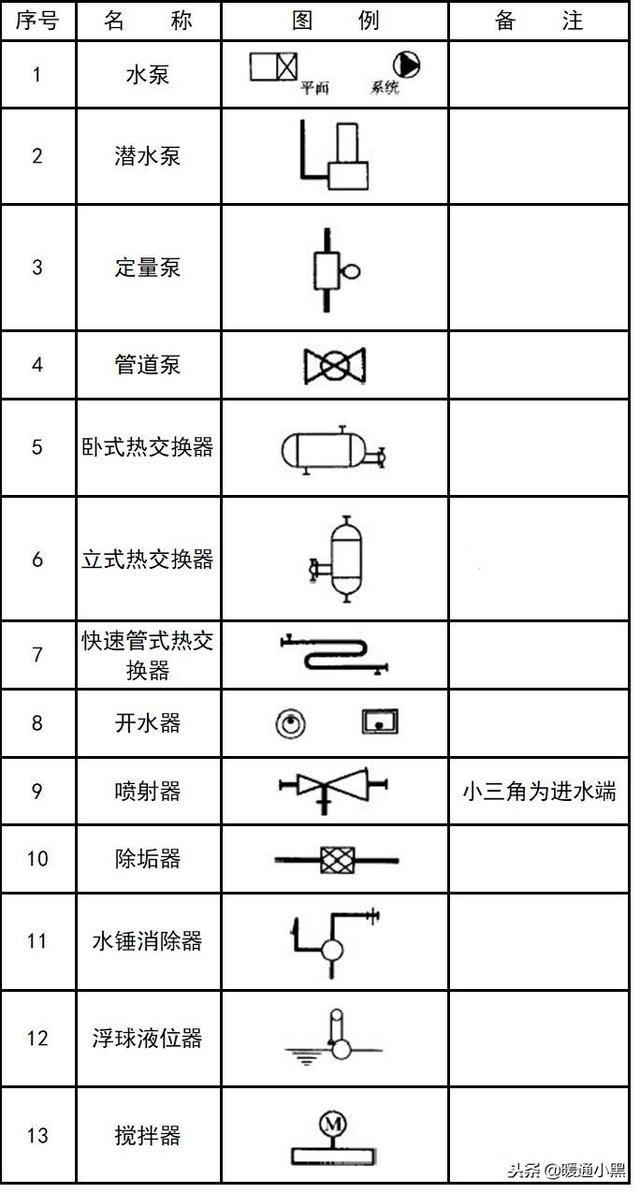

给、排水设备：

给、排水设备

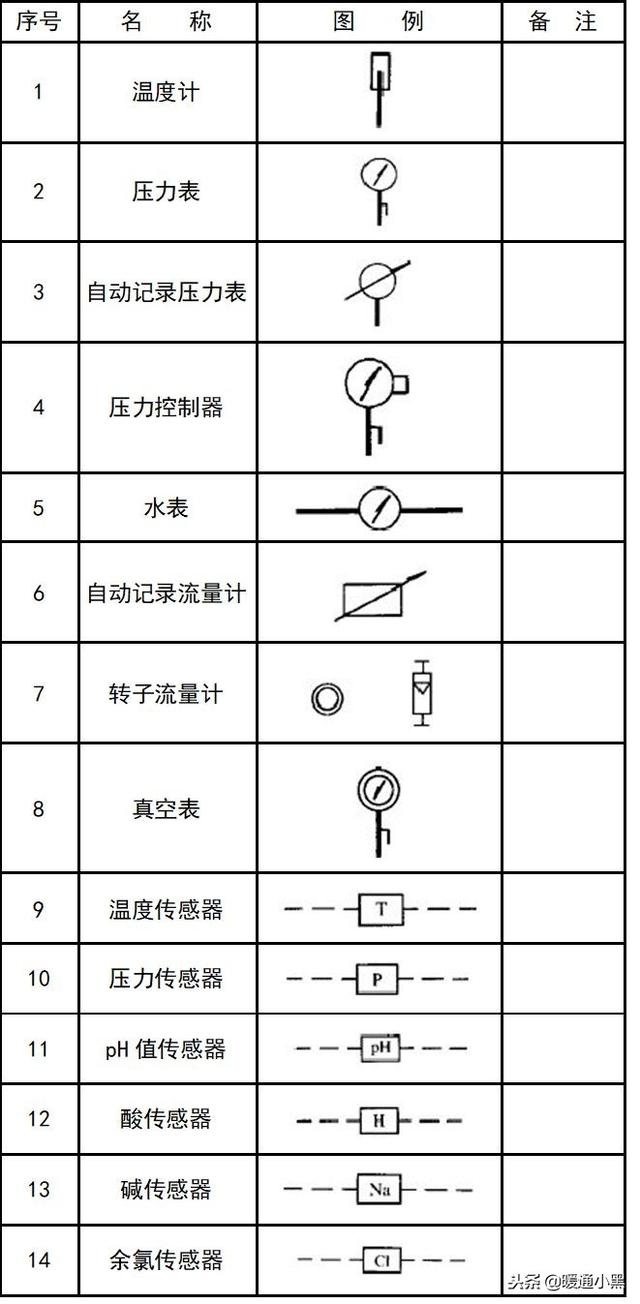

仪表：

仪表

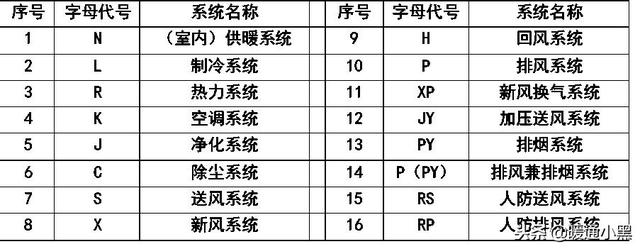

系统编号：

系统编号
