卡尺,在各行业中很常见一种量具,主要用来测量产品的长度、内外外径、深度等。常见的卡尺类型有哪些呢?它们的工作原理以及使用方法是什么?松本机电为您介绍。
常见的卡尺主要有电子数显卡尺、游标卡尺及带表卡尺这三种。下面介绍这三种卡尺的工作原理及使用方法:

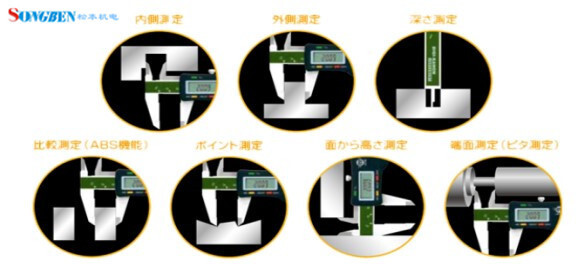

1.电子数显卡尺
工作原理是采用容栅、磁栅等测量系统,以数字显示测量示值的长度测量工具。
常用的分辨率为0.01mm,允许误差为±0.02mm/150mm。读数直观、清晰,测量效率较高,上下段测量便捷切换读数。常用标准E-PEAK型和ULJ型,深度尺E-TH型,孔距卡尺E-RM型等。
2.游标卡尺
工作原理是利用游标原理细分读数的尺形手携式通用长度测量工具,主要用于测量内径,外径,阶梯和深度等。
测量时,量值的整数部分从主尺上读出,小数部分从游标尺上读出。游标原理是利用主尺上的刻线间距(简称线距)和游标尺上的线距之差来读出小数部分。有0.02mm、0.05mm和0.01mm三种最小读数值,标准SM型、孔距RM-DX型等。

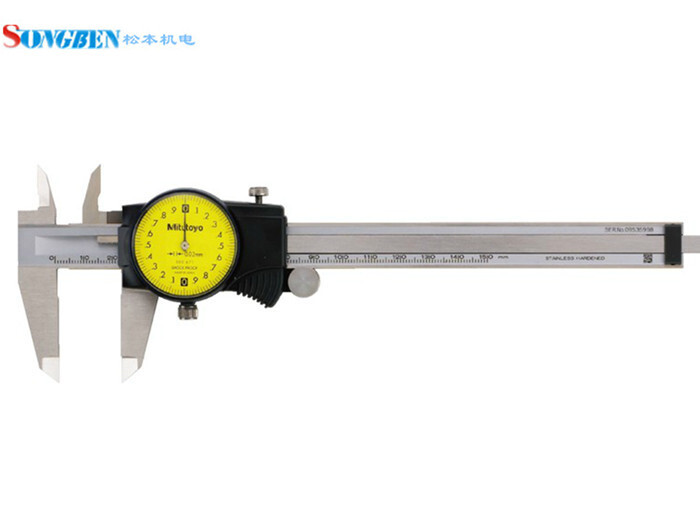

3.带表卡尺
工作原理是以精密齿条、齿轮的齿距作为已知长度,以带有相应分度的指示表作为放大、细分和指示部分的大型手携式长度测量工具。
表卡尺能解决游标卡尺的读数误差问题 。常见的最小读数值有0.01mm,DMK-J型。
除了以上这三种常见卡尺,还有一些非标专用的卡尺,比如外径沟槽测量卡尺、长基座型深度卡尺、段差孔中心距测量卡尺及测量管壁厚度卡尺等。

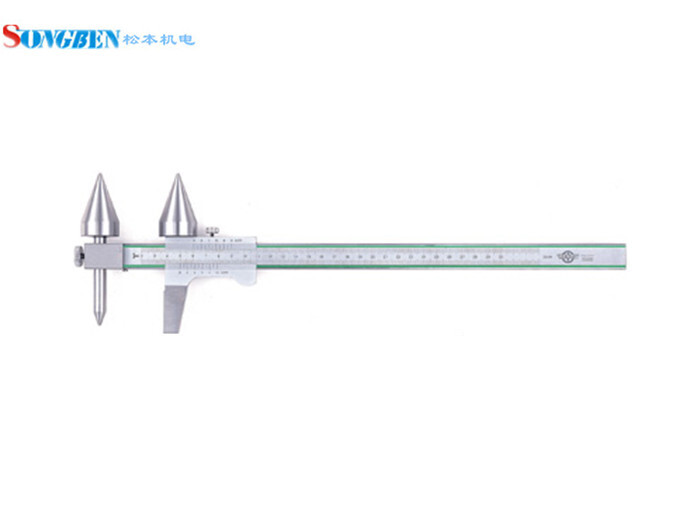

还有一种特殊用途的卡尺:高压油管法兰孔距卡尺FCM系列。下面展示这款卡尺的使用方法示意图:
卡尺的类型有很多,不同的需求挑选适合的卡尺,一些奇形怪状的产品测量也能帮你解决。
