提到中国国旗相信每个人都是满脸的自豪，五星国旗有着很重要的意义，光是旗面颜色就很有讲究。

知道为什么是红色？那是革命颜色的象征，五颗星则是象征着中国共产党领导下的革命人民大团结。星星用黄色既能凸显红底下载的光明，又美丽鲜颜。

四颗小的五角星正对着大星的中心店，则是表示围绕团结，旗面的长宽比例设置也有讲究，

3:2。

即使是身处他乡，见到国旗也是会很有安全感，难以用语言描述的心情，也许就是一种爱国情怀吧，既然怎么震撼，CAD绘图设计怎么能错过！这里就通过相关的CAD绘图工具和大家演示如何使用CAD绘图绘制五星红旗，最后成果不要太震撼！

第一步：旗面绘制

这里需要我们运行迅捷CAD编辑器工具，进入到绘图界面，找到矩形绘制功能，绘制一个长宽比例为3:2的矩形。

这里可以使用快捷键REC，命令栏输入对应的命令，界面自动会弹出相关操作，然后根据界面的提示绘制对应的尺寸。

第二步：五角星绘制

1、首先要确定五星位置，先将旗面对分为四个相等的长方形，将左上方之长方形上下划为十等分，左右划为十五等分。

2、然后是大五角星的重心点选择，重心点在在该长方形上五下五、左五右十之处。

3、五角星的绘制，以刚刚找到的中心点为圆心，三等分为半径作一圆。在圆周上，定出五个等距离的点，将此五点中各相隔的两点相联，使各成一直线。五条线连接的轮廓自然就是五角星。

4、四个小星星的画法为，同理也是需要确定中心点，这里的中心点分别在：

第一点在该长方形上二下八、左十右五之处，

第二点在上四下六、左十二右三之处，

第三点在上七下三、左十二右三之处，

第四点在上九下一、左十右五之处

详细的画法：

以四点为圆心，各以一等分为半径，分别作四个圆。在每个圆上各定出五个等距离的点，其中均须各有一点位于大五角星中心点与以上四个圆心的各联结线上。然后用构成大五角星的同样方法，构成小五角星。

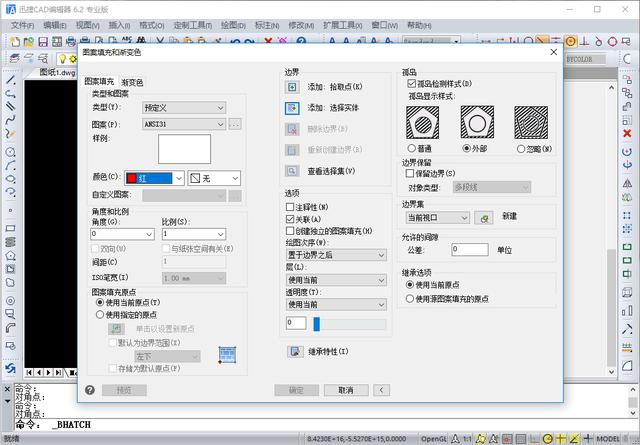

第三步：颜色填充

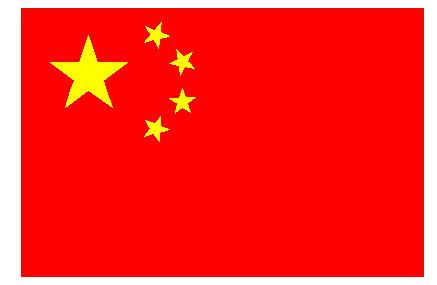

上面就已经完成了基本的五星红旗的绘制，最后一步就是进行颜色的填充了，分别将旗面以及五角星进行黄色以及红色的填充，效果图如下：

AutoCAD看起来陌生其实在生活中的用途还是很普遍的，各大商场、服装店，建筑大厦在设计前期都是需要CAD进行设计绘图才能够一点点的建造起来，有感兴趣的伙伴可以跟着楼主学习一波！
