门禁电源的接线

null

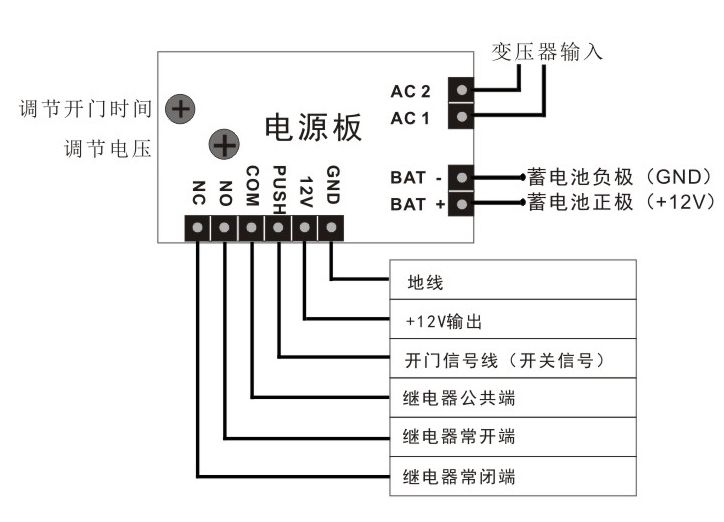

门禁专用电源的接线端子常规有以下几个:电源输出端+12V、电源输出端GND、开关控制信号输入端push、电信号控制输入端control+和control-、常闭型电锁控制输出端NC、常开型电锁控制输出端NO,其中电源输出端+12V和电源输出端GND连接门禁控制器或一体机的+12V和GND;

null

电源输出端GND和开关控制信号输入端push接开门按钮和门禁输出的开门开关信号,注意,这个接口只能接纯粹的开关信号,如果信号有电那麻烦大了,电源的控制部分很可能被烧毁。有时需要几个设备同时控制电锁,只要是纯开关信号是可以直接并接,实现共同控制;电信号控制输入端control+和control-接门禁或者楼宇对讲输出的控制开锁的电信号,如果设备的控制输出是电信号就用这两个端口,电压必须在5-12V之间;

null

门禁专用电源的常闭型电锁(如磁力锁、常规电插锁、通电上锁型阴极锁等)控制输出端NC接常闭型电锁的正极(红线),电锁的负极(黑线)接在门禁专用电源的GND上; 门禁专用电源常开型电锁(如电控锁、通电开锁型的阴极锁等)控制输出端NO接常开型电锁的正极(红线),电锁的负极(黑线)接在门禁专用电源的GND上。

null

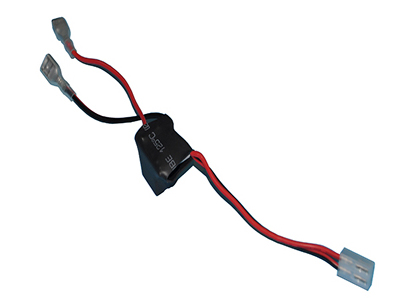

其中需要特别说明的是电控锁的控制,两根线没有正负之分,只要一根接在NO端子上,一根接在GND上就可以了,接电控锁的时候一定要特别注意,首先要把门禁专用电源和简易型门禁一体机的开门延时调到最小,否则电控锁高达3A的大电流犹如山洪暴发,会将连接的设备烧毁。

与普通电锁接线不同的是机电灵性锁和带钥匙的电插锁,有三根线和四根线的区别,详细要参照产品说明书来接线,我们在电锁章节会详细的介绍。

文章转自公众号{老王整事}
