图文详解架空输电线路运行标准基本要求

线路的运行工作必须贯彻安全第一、预防为主的方针,严格执行电力安全工作规程的有关规定。运行单位应全面做

线路的运行工作必须贯彻安全第一、预防为主的方针,严格执行电力安全工作规程的有关规定。运行单位应全面做好线路的巡视、检测、维修和管理工作,应积极采用先进技术和实行科学管理,不断总结经验、积累资料、掌握规律,保证线路安全运行。

运行单位必须建立健全岗位责任制,运行、管理人员应掌握设备状况和维修技术,熟知有关规程制度,经常分析线路运行情况,提出并实施预防事故、提高安全运行水平的措施,如发生事故,应按电业生产事故调查的有关规定进行。

下面就针对《架空输电线路运行规程》( DL/T 741-2010 ) 中的第 5 部分 运行标准 进行图文分析。

1. 杆塔与基础

(1)基础表面水泥不应脱落,钢筋不应外露,装配式、插入式基础不应出现锈蚀,基础周围保护土层不应流失、坍塌,基础边坡保护距离应满足GB 50545 规程的要求。

(5.1.1 条)

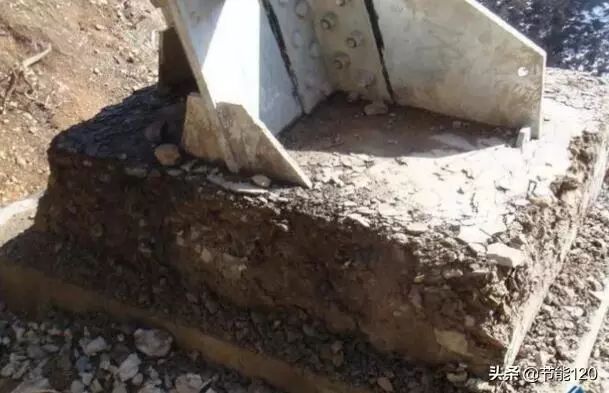

▲ 基础表面水泥脱落

▲ 保护帽破损

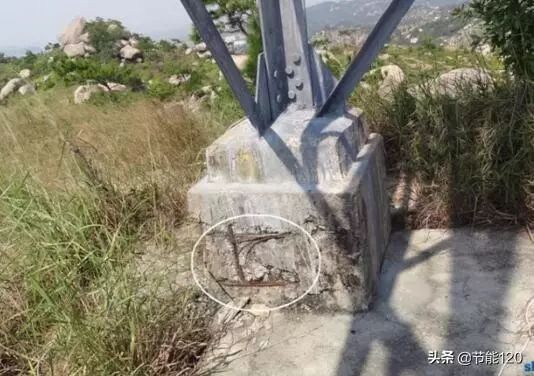

▲ 基础露筋

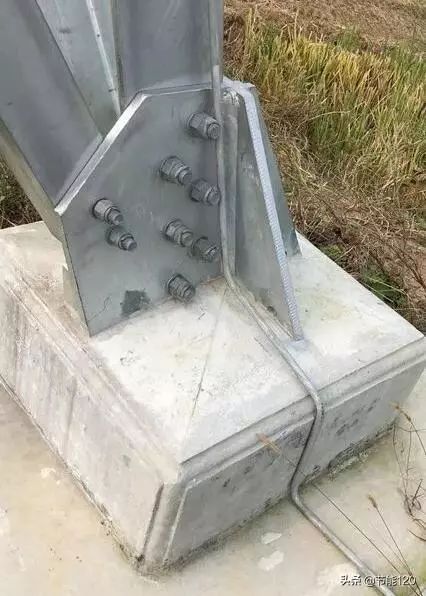

▲ 基础地脚螺栓锈蚀

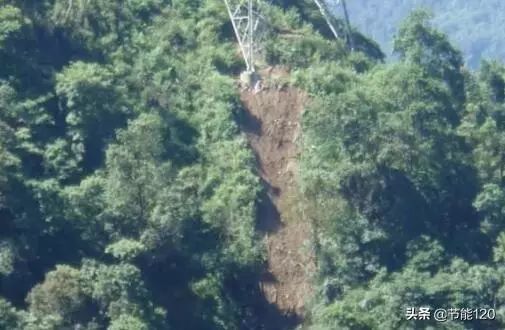

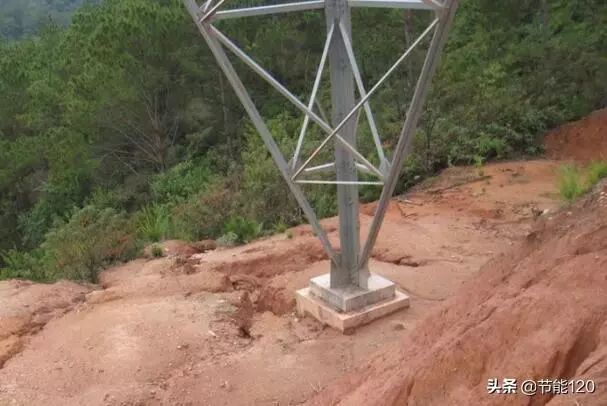

▲ 水土流失

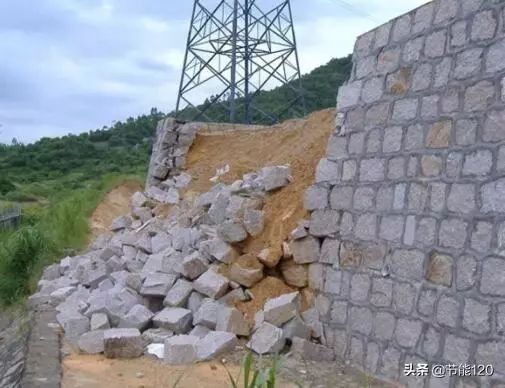

▲ 基础挡土墙坍塌

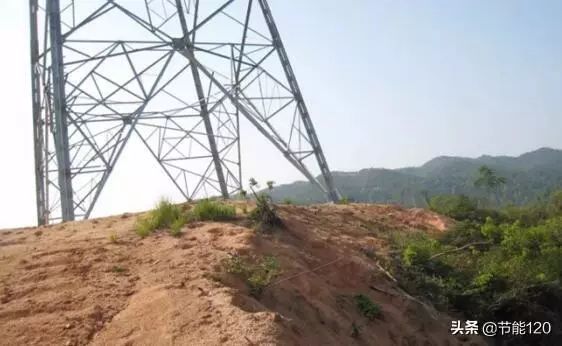

▲ 基础边坡保护不够

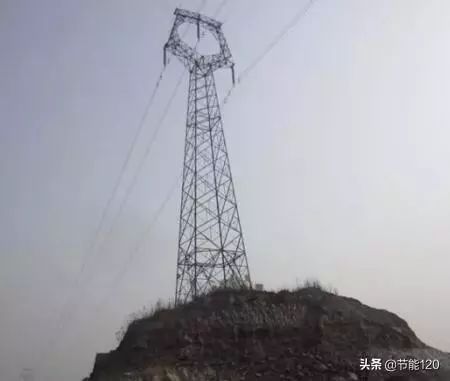

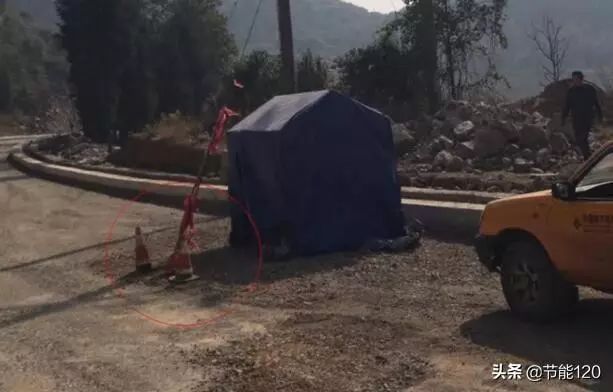

▲ 开挖造成基础边坡保护距离不足

▲ 基础边坡坍塌(滑坡)

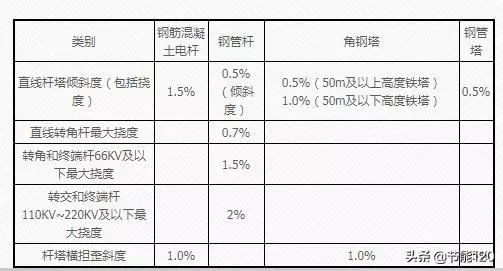

(2)杆塔的倾斜、杆(塔)顶挠度、横担的歪斜程度不应超过下表的规定 。

(5.1.2 条)

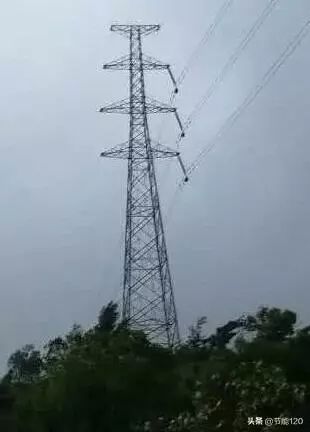

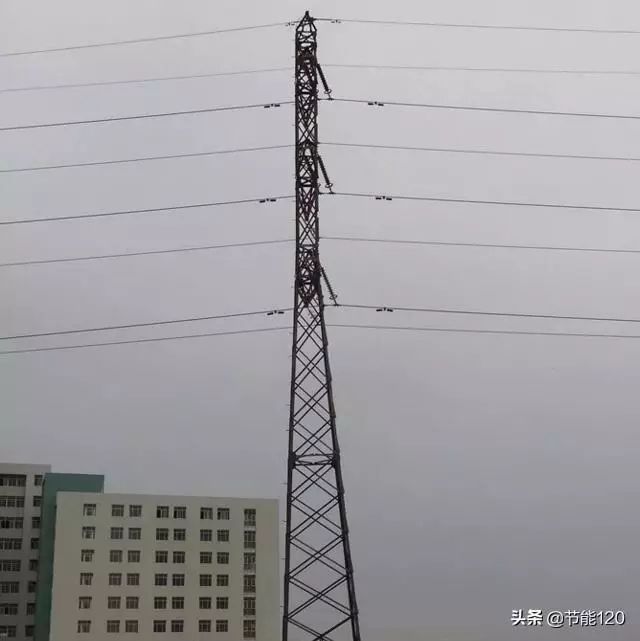

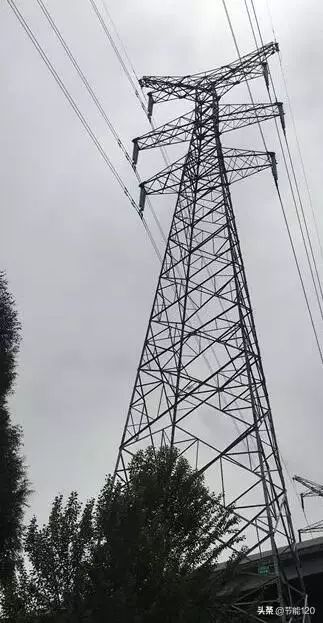

▲ 直线塔倾斜

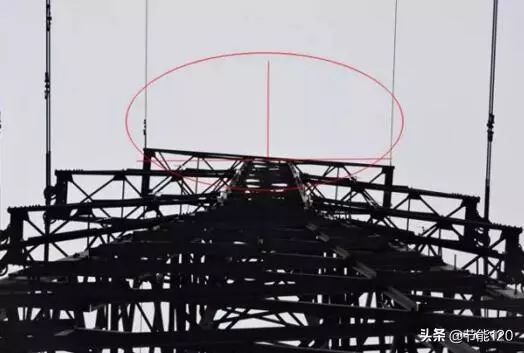

▲ 铁塔塔头挠曲

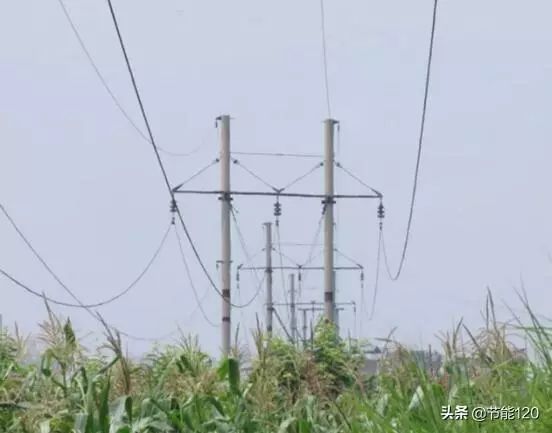

▲ 钢筋混凝土杆挠曲

▲ 地线横担的歪斜

(3)铁塔主材相邻结点间弯曲度不应超过0.2% 。

(5.1.3 条)

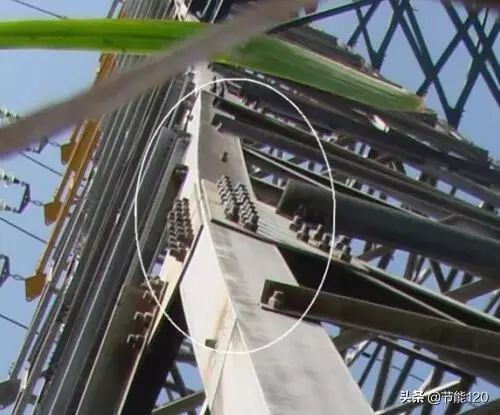

▲ 主材相邻结点间弯曲

(4)钢筋混凝土杆保护层不应腐蚀脱落、钢筋外露,普通钢筋混凝土杆有纵向裂纹和横向裂纹, 缝隙宽度不应超过0.2 mm,预应力钢筋混凝土杆不应有裂纹。

(5.1.4 条)

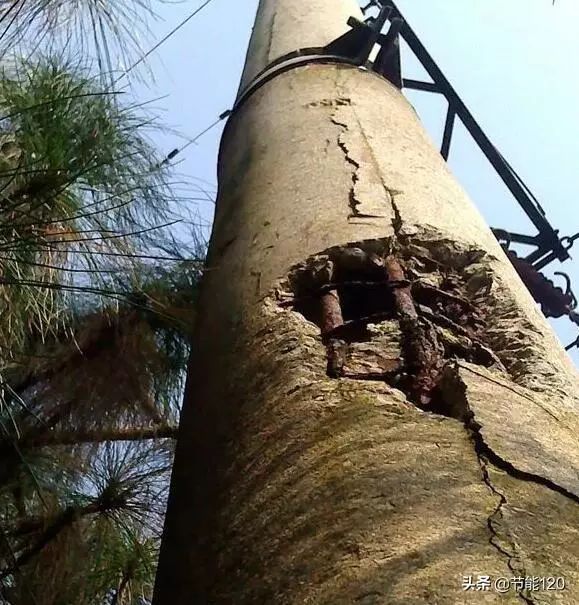

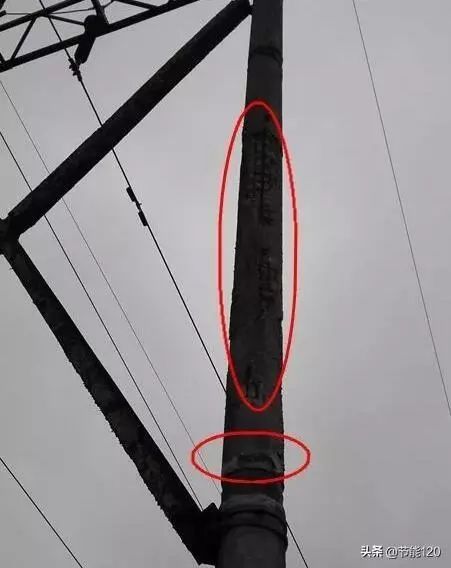

▲ 钢筋混凝土杆表层水泥腐蚀脱落、钢筋外露

▲ 钢筋混凝土杆破损、钢筋外露

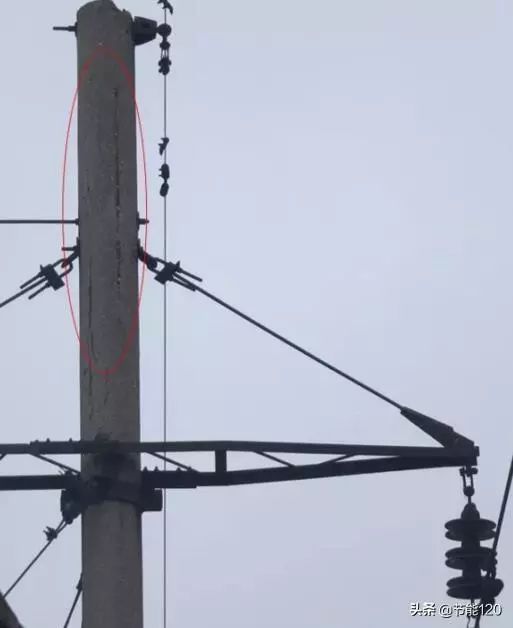

▲ 纵向裂纹

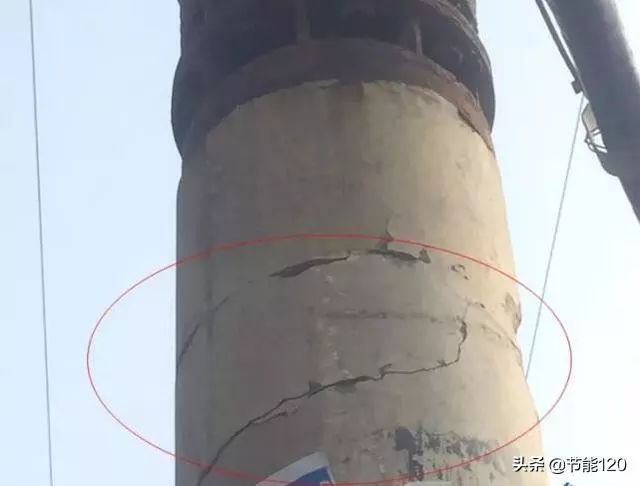

▲ 横向裂纹

(5)拉线棒锈蚀后直径减少值不应超过2mm。

(5.1.5 条)

▲ 拉线系统金具锈蚀

(拉线、拉线棒)

(6)拉线基础埋层厚度、宽度不应减少。

(5.1.6 条)

▲ 拉线埋深

(修路降低拉盘埋深)

(7)拉线镀锌钢绞线不应断股,镀锌层不应锈蚀、脱落。

(5.1.7 条)

▲ 拉线断股

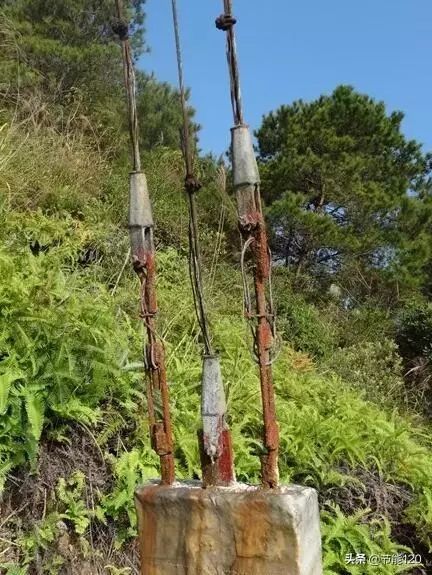

▲ 拉线锈蚀

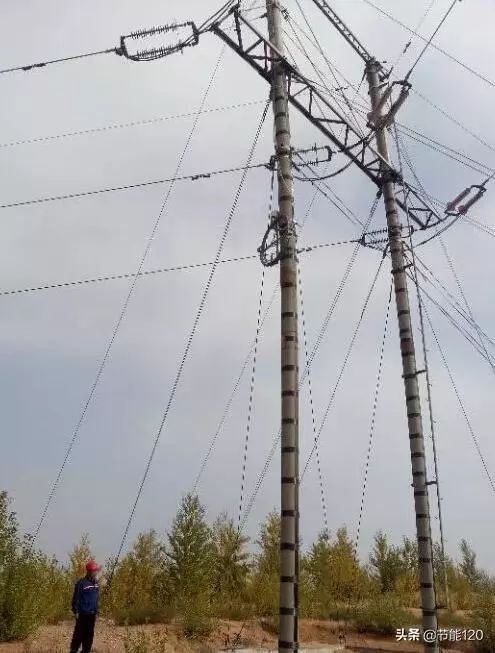

(8)拉线张力应均匀,不应严重松弛

(5.1.8 条)

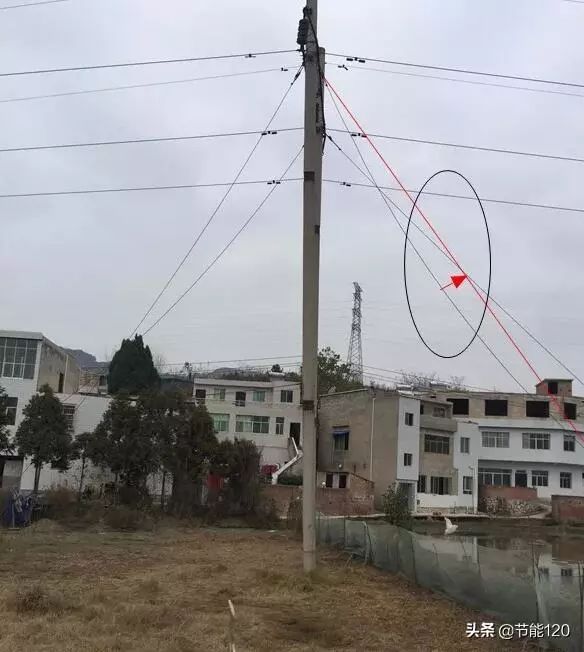

▲ 拉线松弛

2. 导、地线

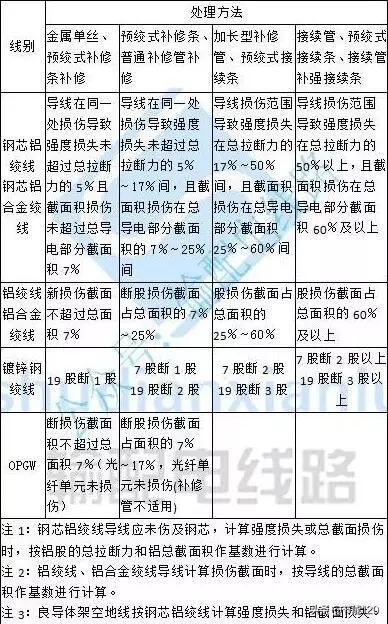

(1)导地线不应出现断股、损伤造成强度损失或减少截面积 。由于断股、损伤造成的强度损失或减少截面应按下面要求进行处理。

(5.2.1 条)

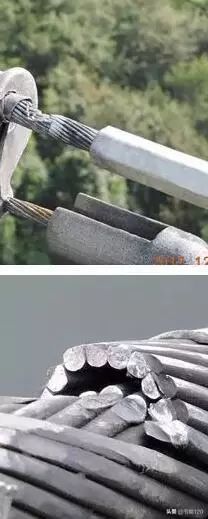

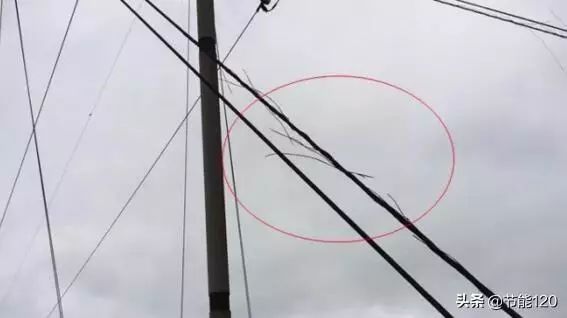

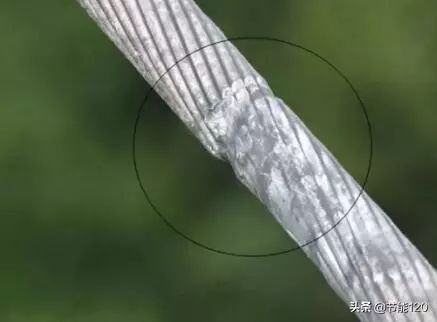

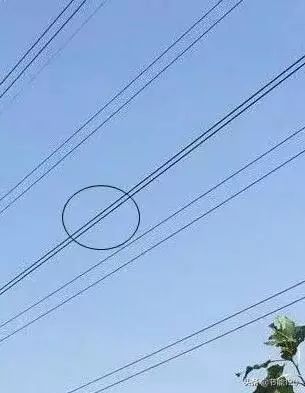

▲ 导、地线断股

▲ 导线损伤

(2)导、地线不应出现腐蚀、外层脱落或疲劳状态,强度试验值不应小于原破坏值的80% 。

(5.2.2 条)

▲ 地线腐蚀

▲ 导线污秽

(3)导、地线弧垂不应超过设计允许偏差:110kV及以下线路为+6%、-2.5%;220kV及以上线路为+3%、-2.5%。

(5.2.3 条)

▲ 导线驰度(弧垂)弧垂偏差

(4)导线相间相对弧垂值不应超过:110kV及以下线路为200mm;220kV及以上线路为300mm。

(5.2.4 条)

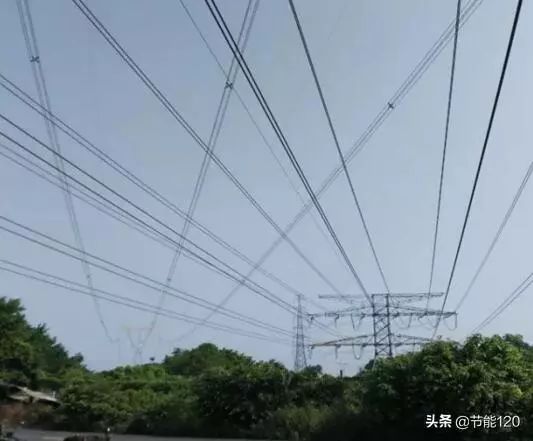

▲ 左、右相导线弧垂偏差

(5)相分裂导线同相子导线相对弧垂值不应超过以下值:垂直排列双分裂导线100mm。其他排列形式分裂导线220kV为80mm,330kV及以上线路50mm。

(5.2.5 条)

▲ 分裂导线子线弛度偏差

(6)OPGW接地引线不应松动或对地放电。

(5.2.6 条)

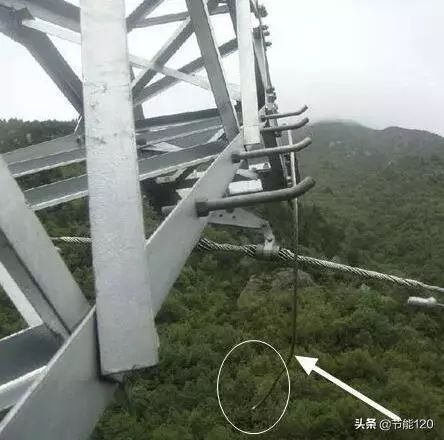

▲引流线接地端脱落

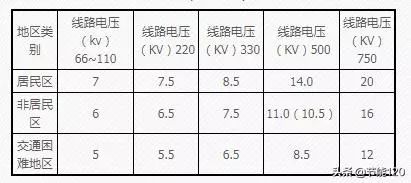

(7)导线对地距离及交叉跨越,在导线最大弧垂时,导线对地面最小容许距离见下表。

(5.2.7 条)

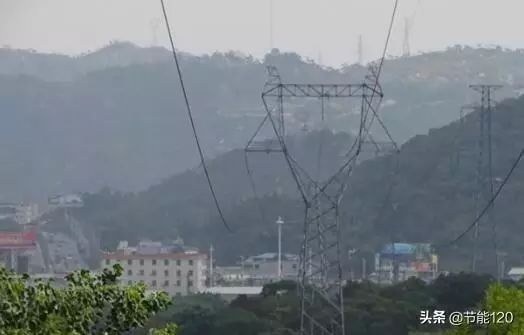

▲ 线路跨越居民区

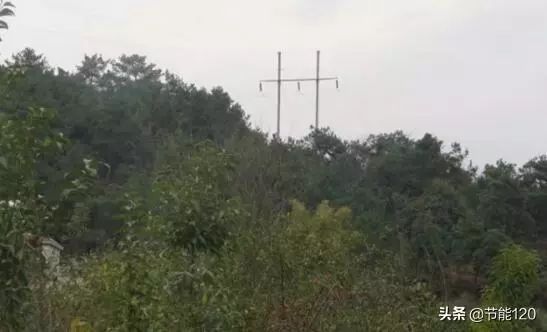

▲ 线路跨越非居民区

(跨越林区)

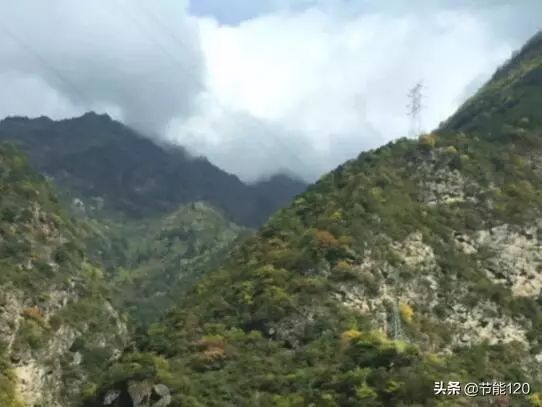

▲ 线路跨越交通困难地区

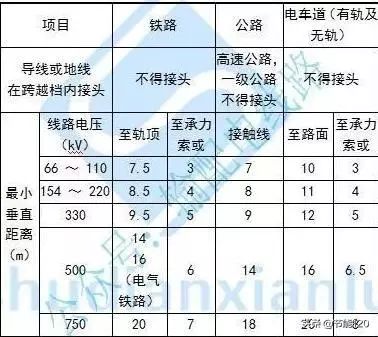

输电线路与铁路、公路、电车道交叉或接近的基本要求(m)

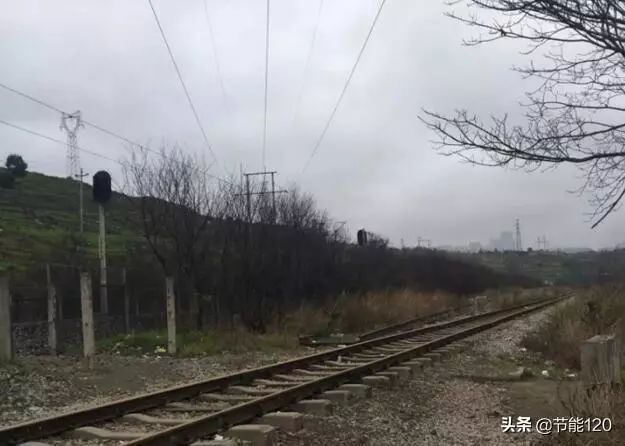

▲ 线路跨越铁路

▲ 线路跨越公路

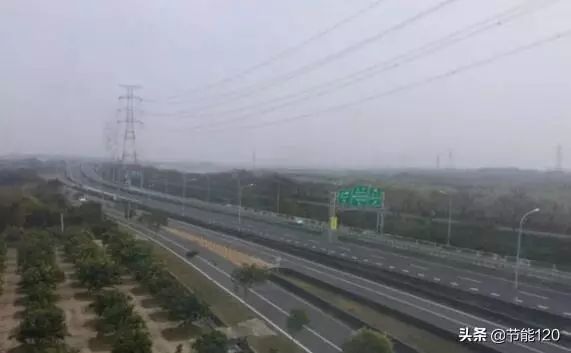

▲ 线路接近且平行公路

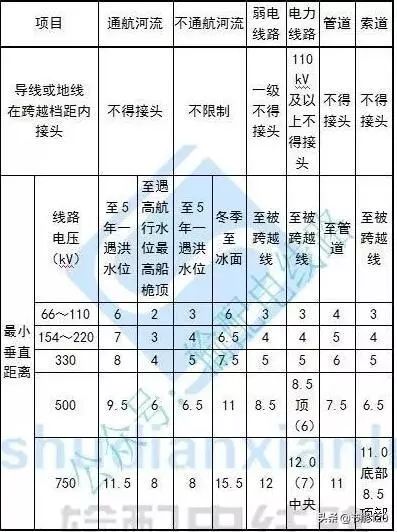

输电线路与河流、弱电线路、电力线路、管道、索道交叉或接近的基本要求(m)

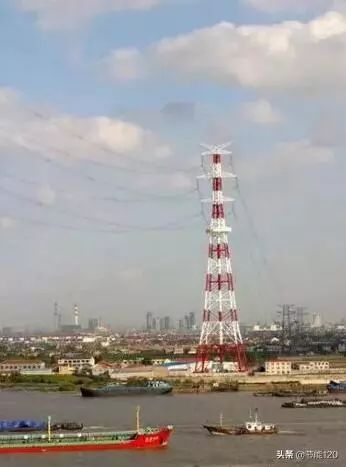

▲ 跨越河流

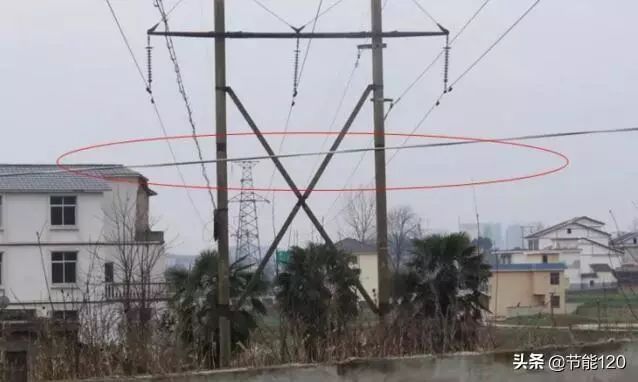

▲ 线路互相交叉跨(穿)越

▲ 跨越通信线

3. 绝缘子

(1)瓷质绝缘子伞裙不应破损,瓷质不应有裂纹,瓷釉不应烧坏。

(5.3.1 条)

▲ 伞裙破坏

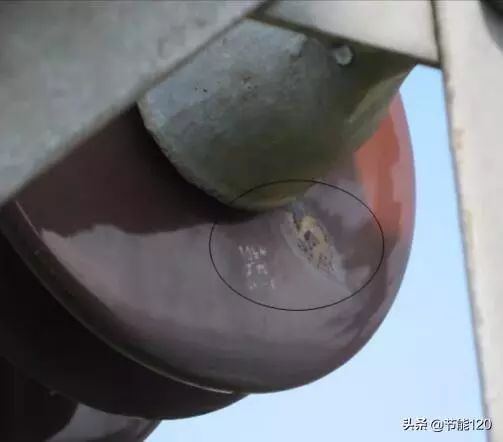

▲ 瓷釉烧坏

(2)玻璃绝缘子不应自爆或表面有裂纹。

(5.3.2 条)

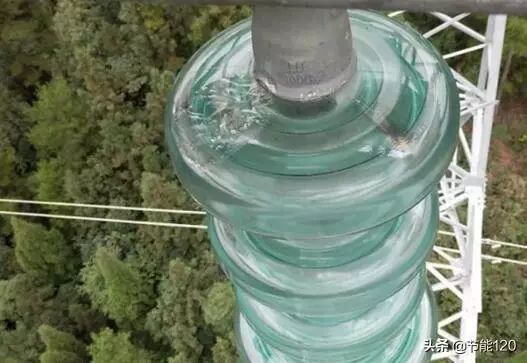

▲ 绝缘子自爆

▲ 玻璃绝缘子伞裙电弧烧伤表层龟裂

(3)棒形及盘形复合绝缘子伞裙、护套不应出现破损或龟裂,端头密封不应开裂、老化。

(5.3.3 条)

▲ 绝缘子伞裙破损

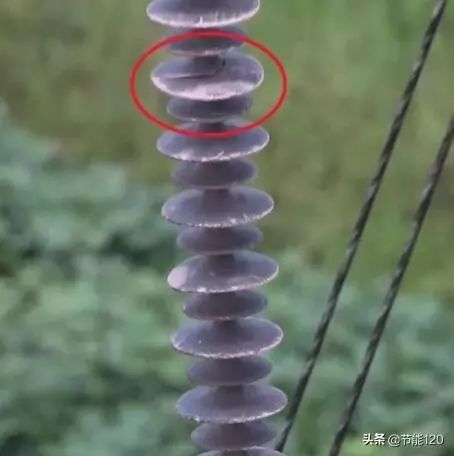

▲ 绝缘子护套龟裂

(4)钢帽、绝缘件、钢脚应在同一轴线上,钢脚、钢帽、浇装水泥不应有裂纹、歪斜、变形或严重锈蚀,钢脚与钢帽槽口间隙不应超标。

(5.3.4 条)

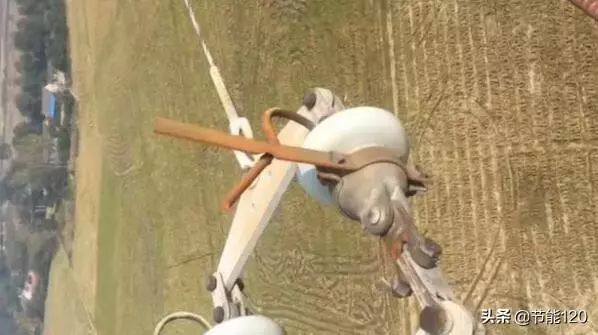

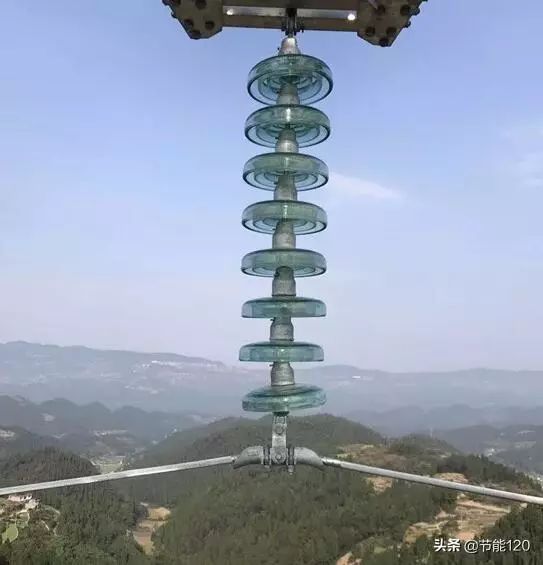

▲ 玻璃绝缘子串不在同一轴线上

▲ 绝缘子钢脚歪斜

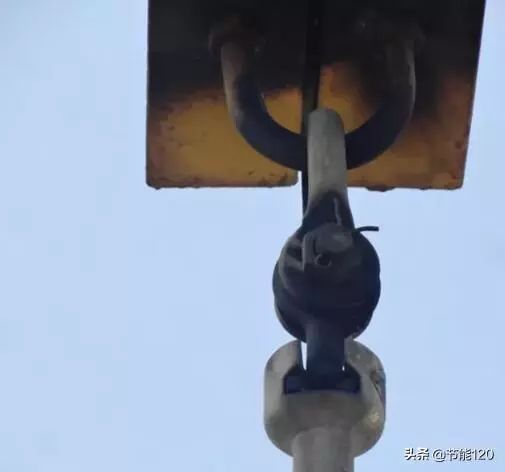

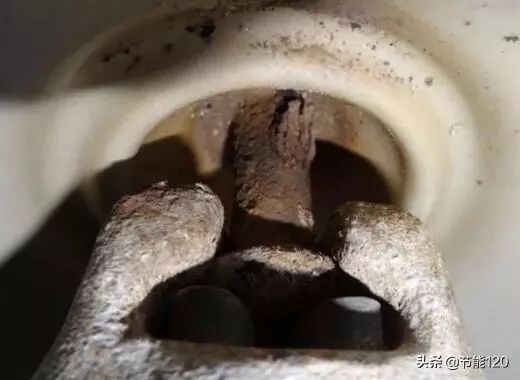

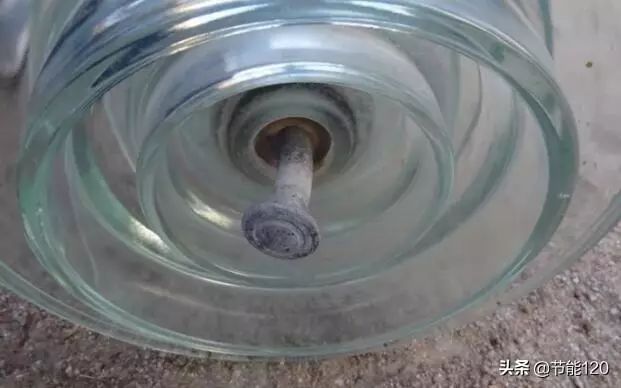

▲ 绝缘子钢脚锈蚀

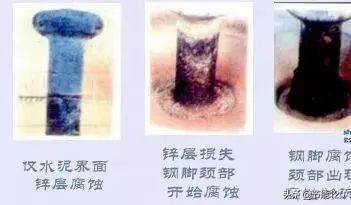

▲ 绝缘子钢脚严重锈蚀

(5)盘形绝缘子绝缘电阻330kV及以下线路不应小于300 MΩ, 500 kV及以上线路不应小于500 MΩ。

(5.3.5 条)

(6)盘形绝缘子分布电压不应为零或低值。

(5.3.6 条)

(7)锁紧销不应脱落变形。

(5.3.7 条)

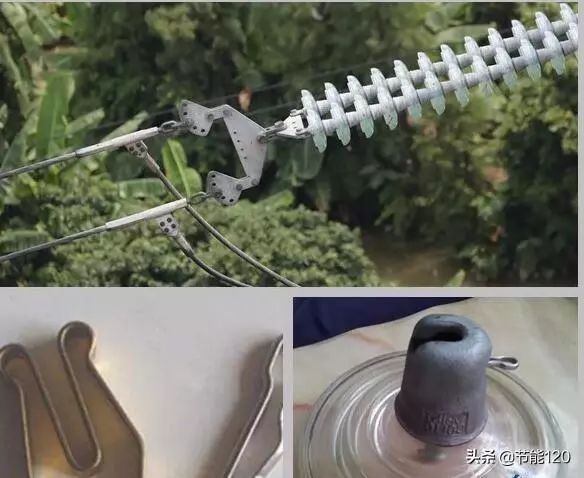

▲ 绝缘子锁紧销(W销、R销)

(8)绝缘横担不应有严重结垢、裂纹,不应出现瓷轴烧坏、瓷质损坏、伞裙破损。

(5.3.8 条)

(9)直线杆塔绝缘子串顺线路方向偏斜角(除设计要求的预偏外)不应大于7.5°,或偏移值不应大于300 mm,绝缘横担端部偏移不应大于100mm。

(5.3.9 条)

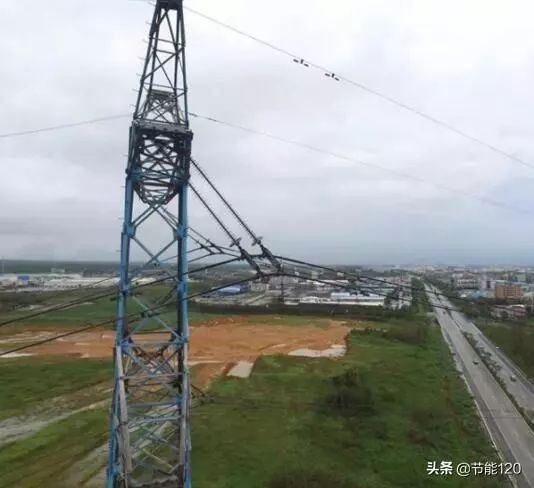

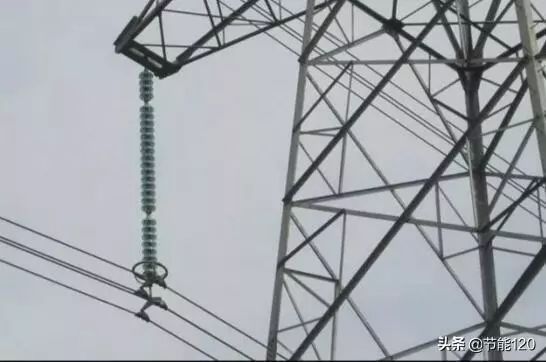

▲ 绝缘子串垂直线路方向倾斜

(10)地线绝缘子、地线间隙不应出现非雷击放电或烧伤。

(5.3.10 条)

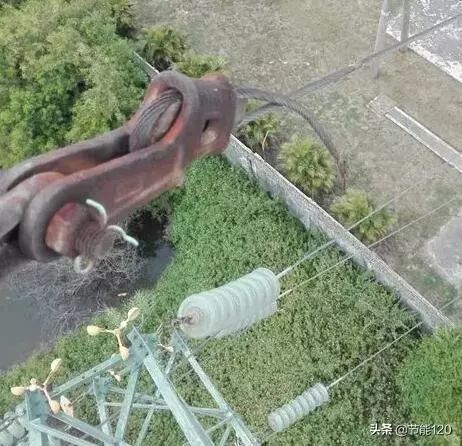

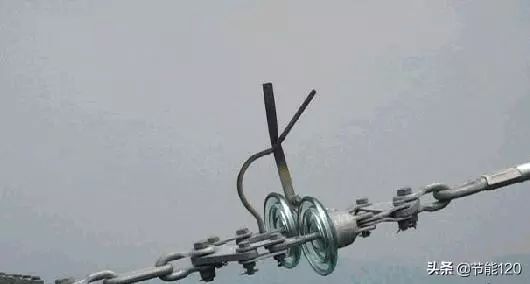

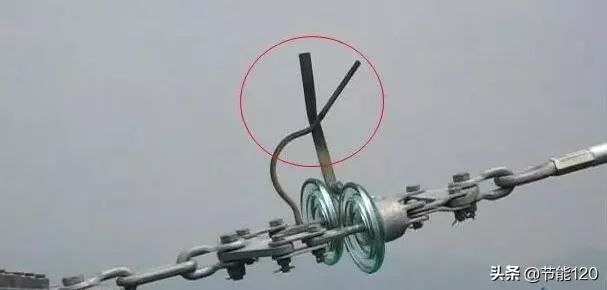

▲ 感应电放电

▲ 感应电放电烧伤

▲ 感应电放电烧伤

4. 金具

(1)金具本体不应出现变形、锈蚀、烧伤、裂纹,连接处转动应灵活,强度不应低于原值的80%。

(5.4.1 条)

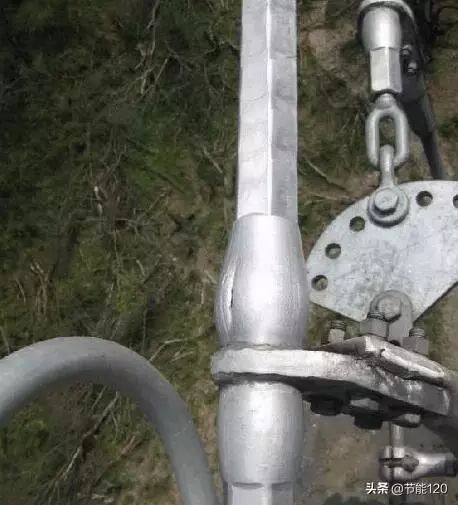

▲ 铝管内积水结冰冻胀

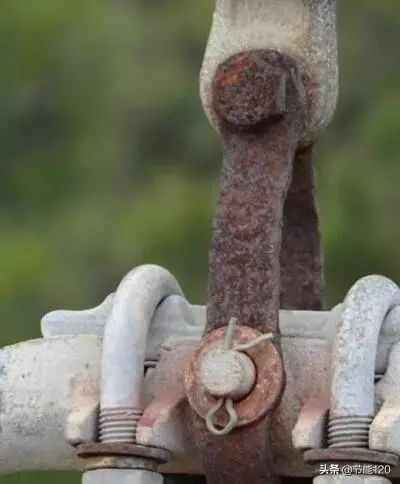

▲ 悬垂线夹挂板锈蚀

▲ 直角挂板锌层腐蚀

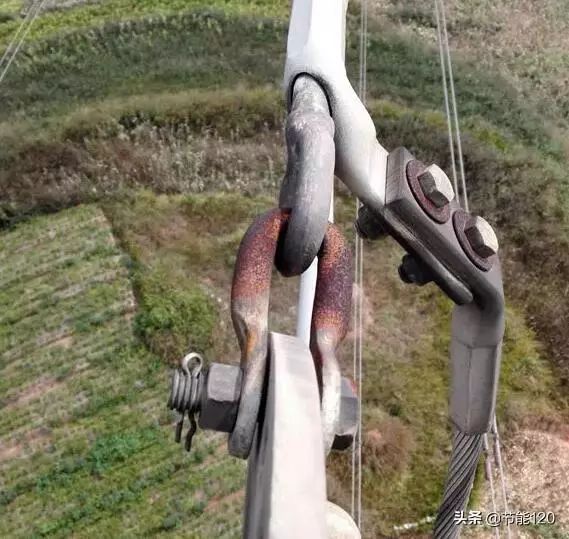

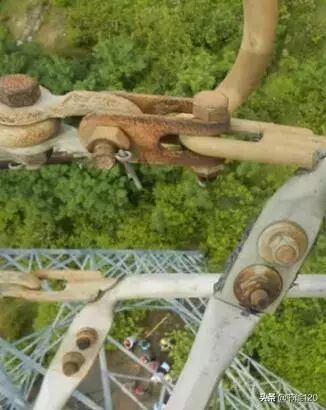

▲ 球头挂环、U型挂环锈蚀

▲ U型挂环锌层腐蚀锈蚀

▲ 楔形线夹绝缘横担锈蚀

▲ 金具烧伤

(2)防振锤、阻尼线、间隔棒等防振金具不应发生位移、变形、疲劳。

(5.4.2 条)

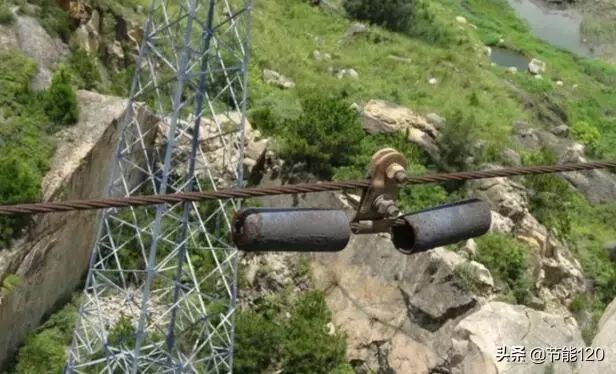

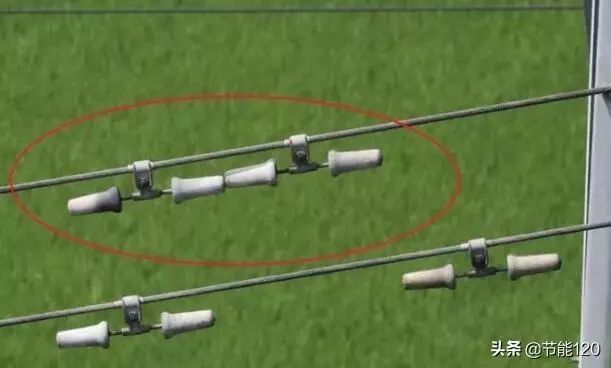

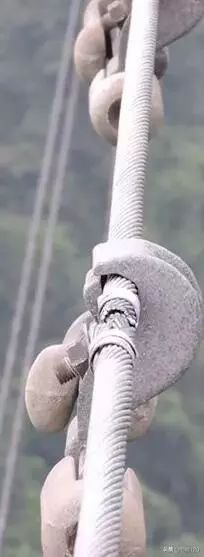

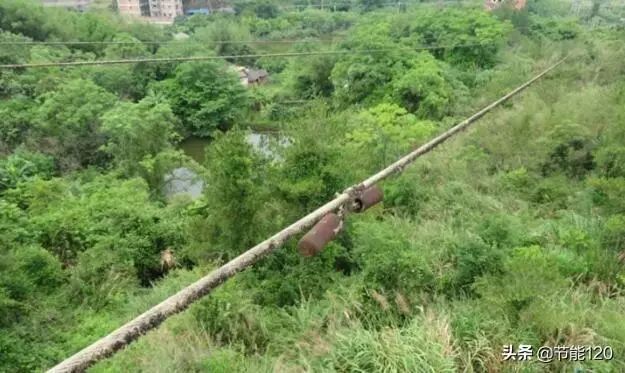

▲ 防振锤位移

▲ 防振锤位移

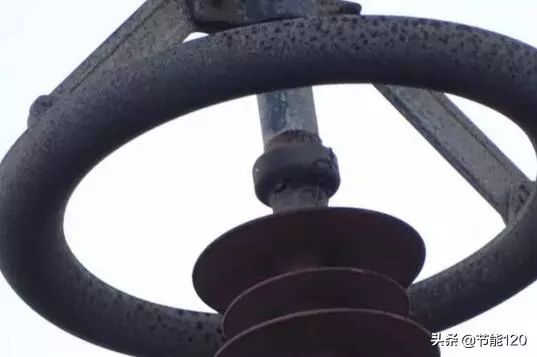

(3)屏蔽环、均压环不应出现松动、变形,均压环不应反装。

(5.4.3 条)

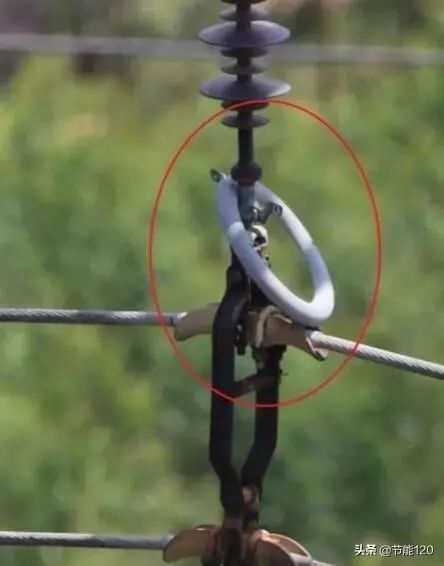

▲ 均压环脱落

(4)OPGW余缆固定金具不应脱落,接续盒不应松动,漏水。

(5.4.4 条)

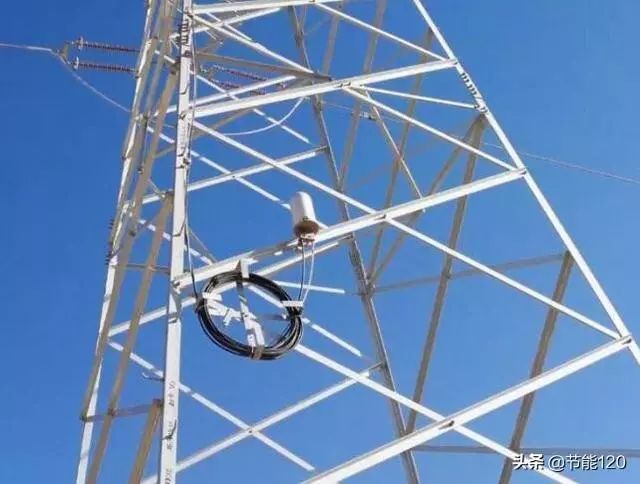

▲ OPGW接头盒及余缆架

(5)OPGW预绞丝线夹不应出现疲劳断脱或滑移。

(5.4.5 条)

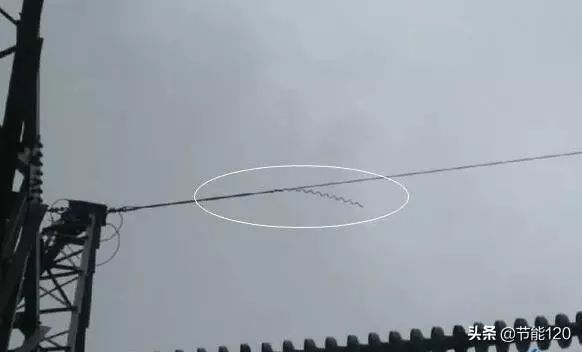

▲ OPGW光缆防振预绞丝脱落

(6)接续金具不应出现

1)外观鼓包、裂纹、烧伤、滑移或出口处断股、弯曲度不符合有关规程要求;

2)温度高于导线温度10℃,跳线联板温度高于导线温度10℃;

3)金具内部严重烧伤、断股或压接不实(有抽头或位移);

4)接续金具过热变色或连接螺栓松动;

5)并沟线夹、跳线引流板螺栓扭矩值未达到相应规格螺栓拧紧力矩。

(5.4.6 条)

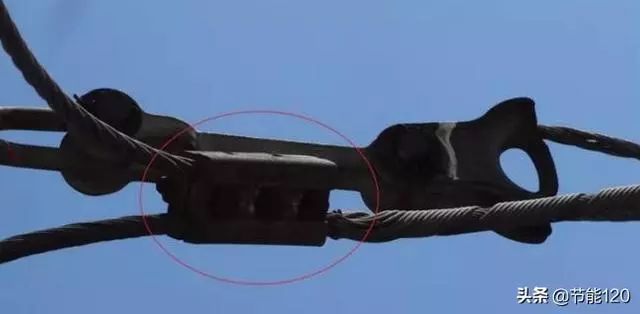

▲并沟线夹烧伤

5.接地装置

(1)检测的工频接地电阻值(已按季节系数换算)不大于设计规定值。

(5.5.1 条)

▲ 接地引下线

(2)多根接地引下线接地电阻值不出现明显差别。

(5.5.2 条)

(3)接地引下线不应出现断开或与接地体接触不良的现象。

(5.5.3 条)

▲ 接地引下线断开

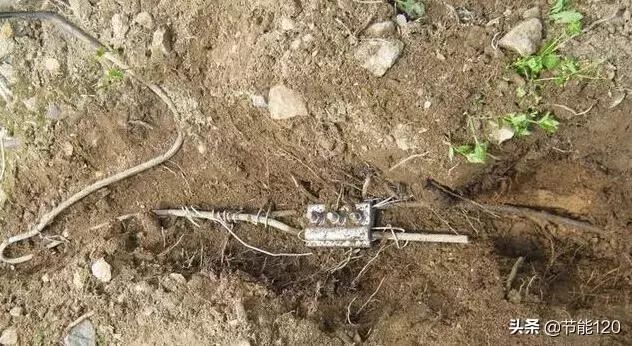

▲ 接地体接触不良

(4)接地装置不应有外露或腐蚀严重的情况,即使被腐蚀后其导体截面积不低于原值的80%。

(5.5.4 条)

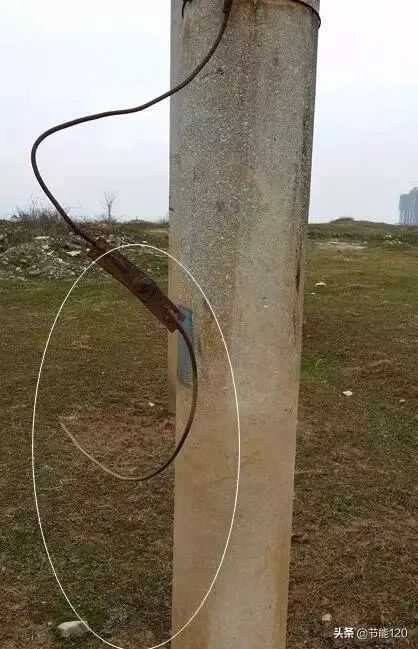

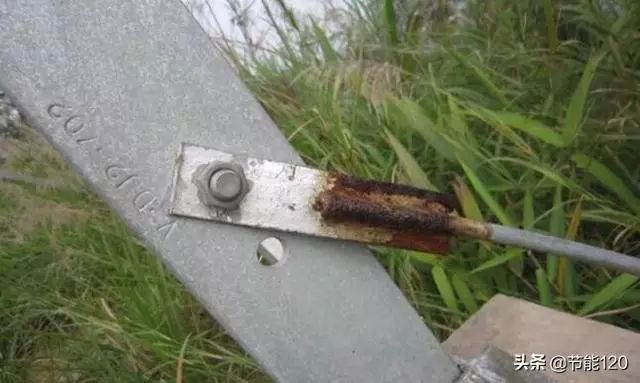

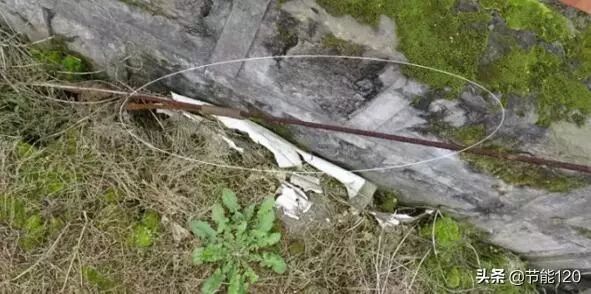

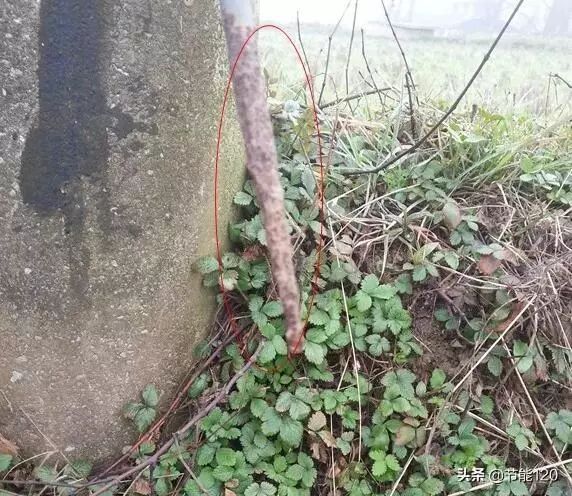

▲ 水泥杆接地引下线腐蚀

▲ 铁塔接地引下线腐蚀

以上主要根据《架空输电线路运行规程》(DL/T 741-2010) 第5部分 与微信网友分享的图片编辑整理。
