CAD地质图怎么看？基础入门者怎么能看懂地质施工图呢？一分钟经验老师傅教你看懂，他们都这么做！

首先要了解相关的知识操作，比如地质图的组成，符号，相关线型……赶紧的学起来吧！

一、地质符号图例

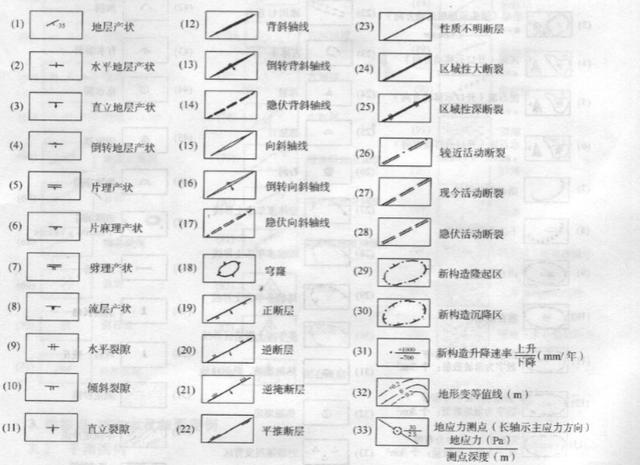

1、 地质构造

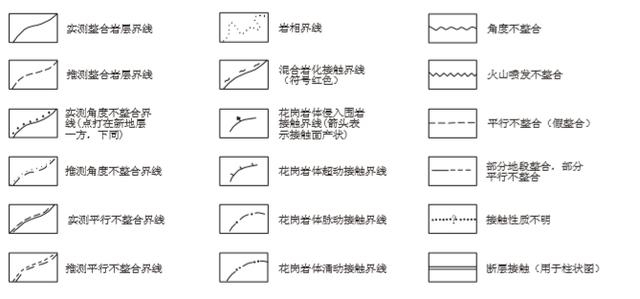

2、 地质体接触界限符号

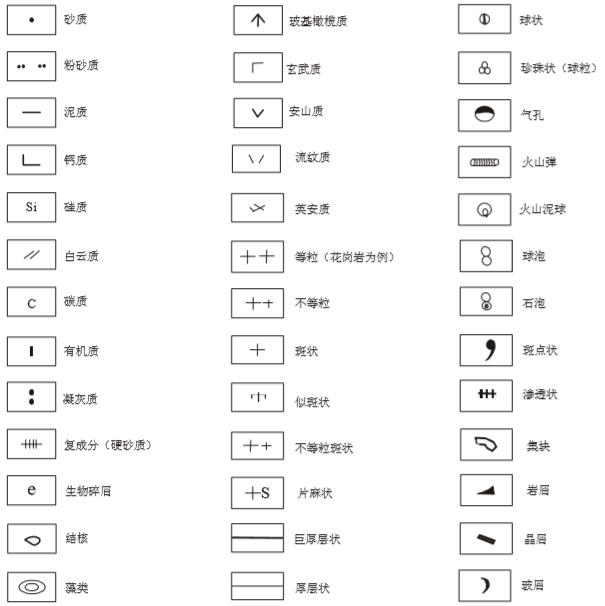

3、 岩石特征成分、结构构造图例

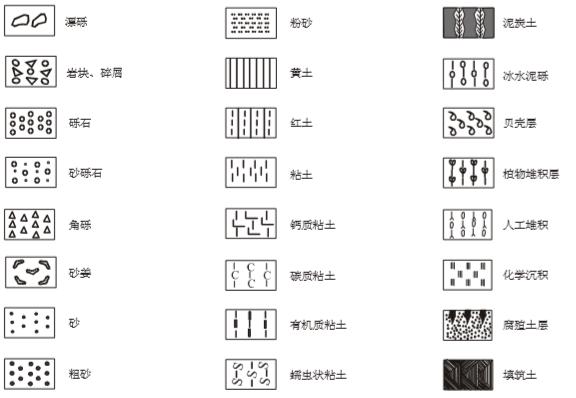

4、 沉积岩花纹

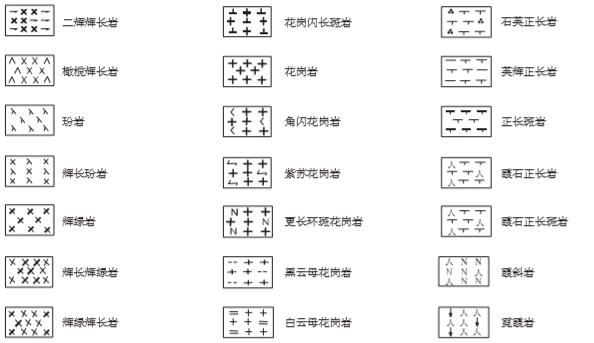

5、 岩浆岩花纹

6、 变质岩花纹

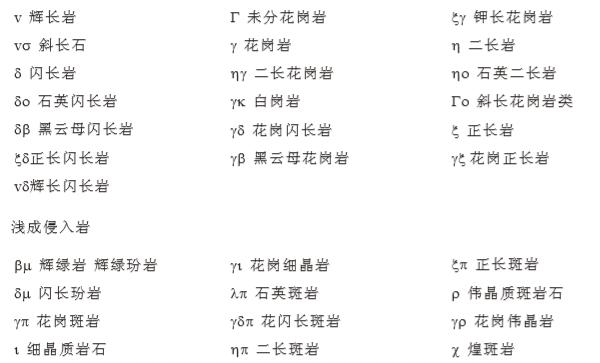

7、常用岩石名称符号

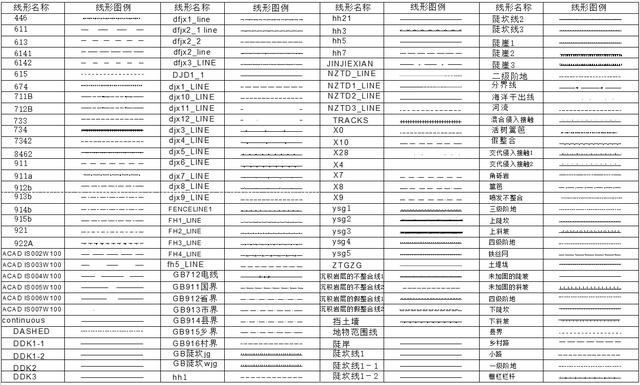

二、地质图常见的线型

地质图绘制过程线型很关键，不同的线型代表着不同的地质环境，一丁点是不能马虎，都有哪些呢？这里补充给你。

三、老师傅的看图技巧

看懂地质图看似复杂，其实很简单，首先要知道看懂地质图都需要知道哪些知识。

1、 先看图纸名，图幅代号、比例尺等小细节，确定具体的位置、精确度等相关信息。

2、 看图例确定地层的顺序，图例一般放在图例左侧，自上而下，由新到老进行标注。

3、 两端注有AA′或II′…等字样、属于剖面线，表示这个方向已经作了刨面图。

4、 分析地质内容要从整体到布局再到整体。

5、 布局分析先总体，在针对布局进行分析：

（1）开始最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；

（2）详细分析每一种构造形态，包括褶曲、断层、不整合、火成岩体等。

6、实践结合看图

以上分享的看图的技巧，纯知识理论，最重要的还是实践，这里就会有一个小问题，工程师绘制完成的地质图多为dwg格式，如何打开呢？

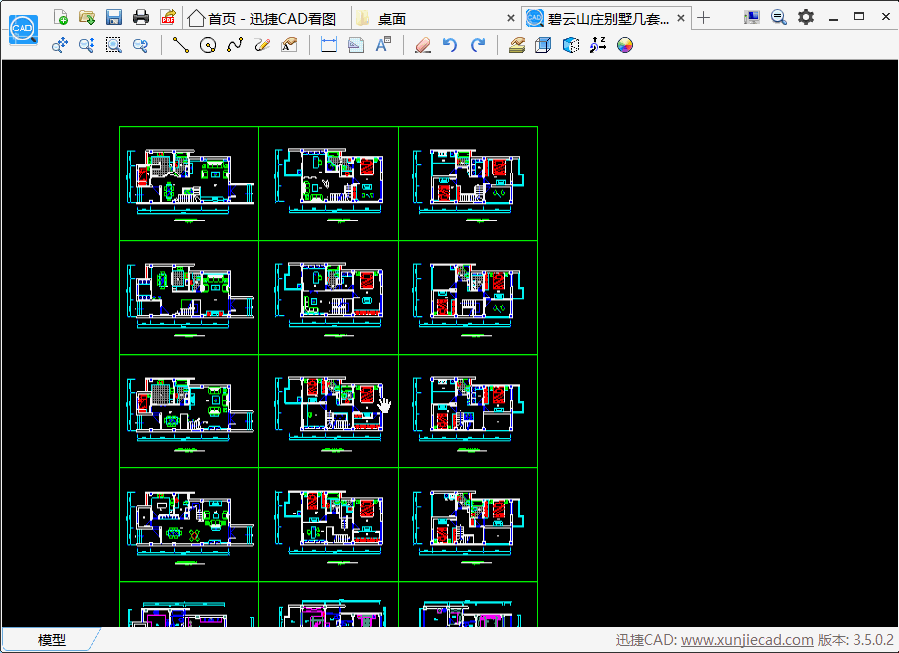

很简单，一键帮你解决，只需要打开图纸选择，地质图，一秒查看地质图内容，简单便捷。

一分钟经验老师傅教你看懂，以上就是分享的技巧啦，都学会了么？没有学会也没有关系，收藏起来，闲下来慢慢的看就可以啦，希望能够对你有一些帮助哦！
