什么是屋面檩条

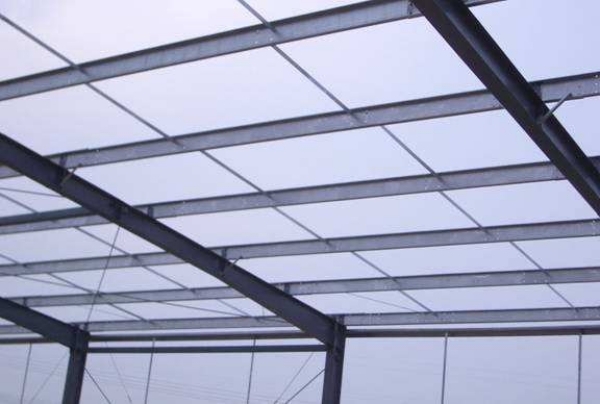

屋面檩条亦称檩子、桁条,垂直于屋架或椽子的水平屋顶梁,用以支撑椽子或屋面材料,屋面檩条是横向受弯(通常是双向弯曲)构件,一般都设计成单跨简支檩条。常用的檩条有实腹式和轻钢桁架式两种。

1、槽钢檩条

槽钢檩条分普通槽钢檩条和轻型槽钢檩条两种,普通槽钢檩条因型材的厚度较厚,强度不能充分发挥,用钢量较大。轻型槽钢檩条虽比普通槽钢檩条有所改进,但仍不够理想。

2、角钢檩条

角钢檩条,普通角钢檩条取材方便,但刚度较差,用钢量较大,只适用于跨度、檩距及荷载较小的情况。

3、组合槽钢檩条

组合槽钢檩条由两个角钢焊成。其用钢量比普通槽钢省,但焊接工作量大,适用于跨度≤4m的情况。

4、组合Z形钢檩条

组合Z形钢檩条与组合槽钢檩条相似,也由两个角钢焊成。当屋面坡度i≥1/3时,它比槽钢截面受力合理。

5、热轧薄壁H型钢和高频焊接薄壁H型钢檩条

热轧薄壁H型钢和高频焊接薄壁H型钢(以下简称“薄壁H型钢”)是一种新型的轻型型钢,具有腹板薄、抗弯刚度好、两主轴方向惯性矩比较接近及翼缘板平直易于连接等优点。
