双卡套管接头
双卡套管接头是由美国人佛瑞德A.雷能在 1947 年发明的。对比于螺纹、扩孔、单卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。一个优良的双卡套管接头可以做到：
承受高达管子爆破的压力而不泄漏。
可用于真空及高压液体系统。
可在低温状态下工作保证密封。
在管子的最高额定温度下持久的密封。
可重复拆装且保证密封。
双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。

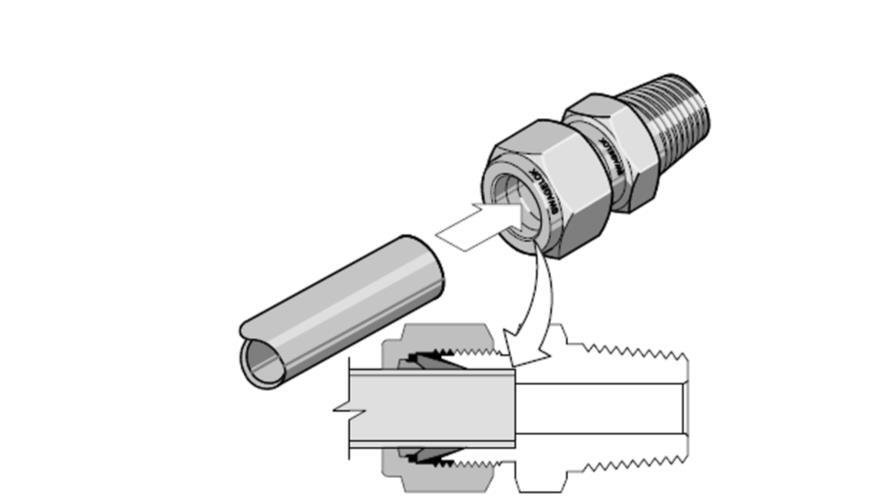

一．双卡套管接头的结构（图1）
二．双卡套管接头的安装步骤：

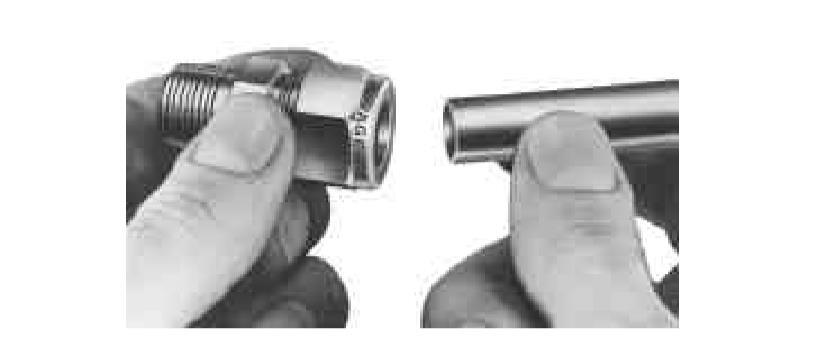

第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套
螺母。
（图2）

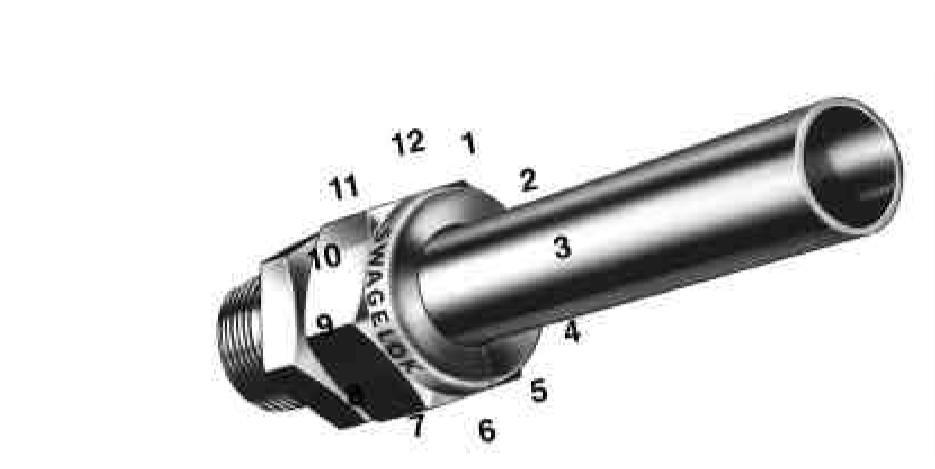

第二步：在卡套螺母的6点位置做一标记。
（图3）

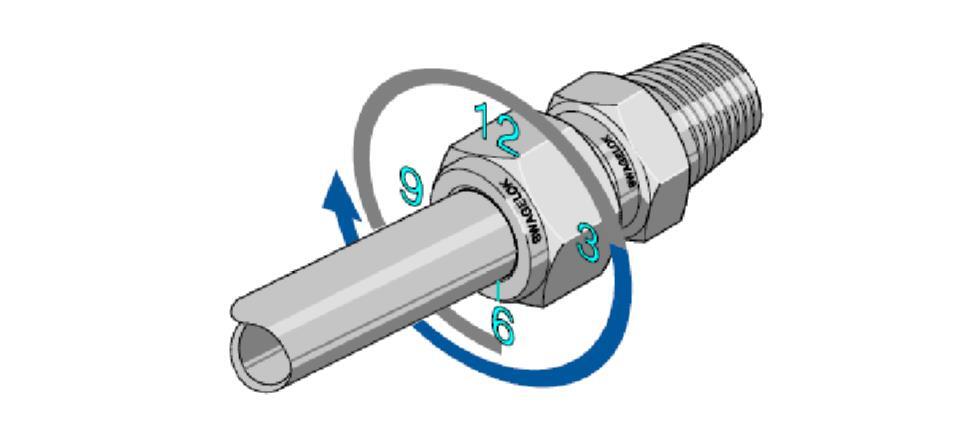

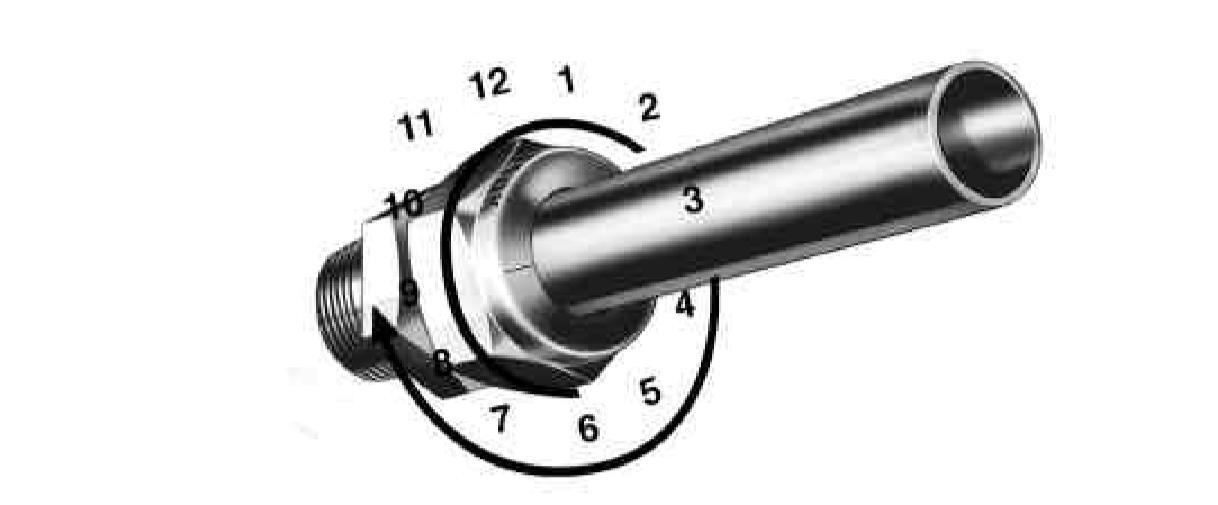

第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标
记旋转540度，至9点钟位置。
（图4）

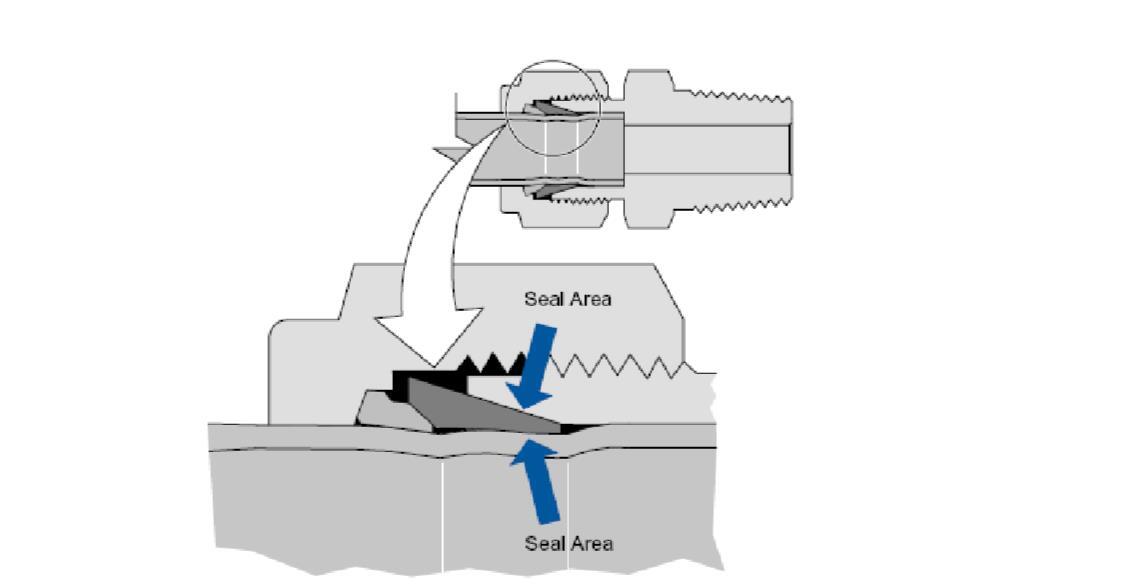

三．双卡套管接头的工作原理：
在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。
1． 通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2． 接头本体的尖端向内挤压前卡套。
3． 前卡套消除它的内径与管子外径间的公差。
4． 随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。
5． 随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。
6． 在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
（图5）
卡套接头用 Tube 管的选择
选择卡套接头用 Tube 管要考虑的因素:
1.管子的材料和制造方法
2.管子的外径和壁厚及它们的公差
3.管子外表面的光洁度
4.管子硬度
5.管子的同心度
6.管子的椭圆度

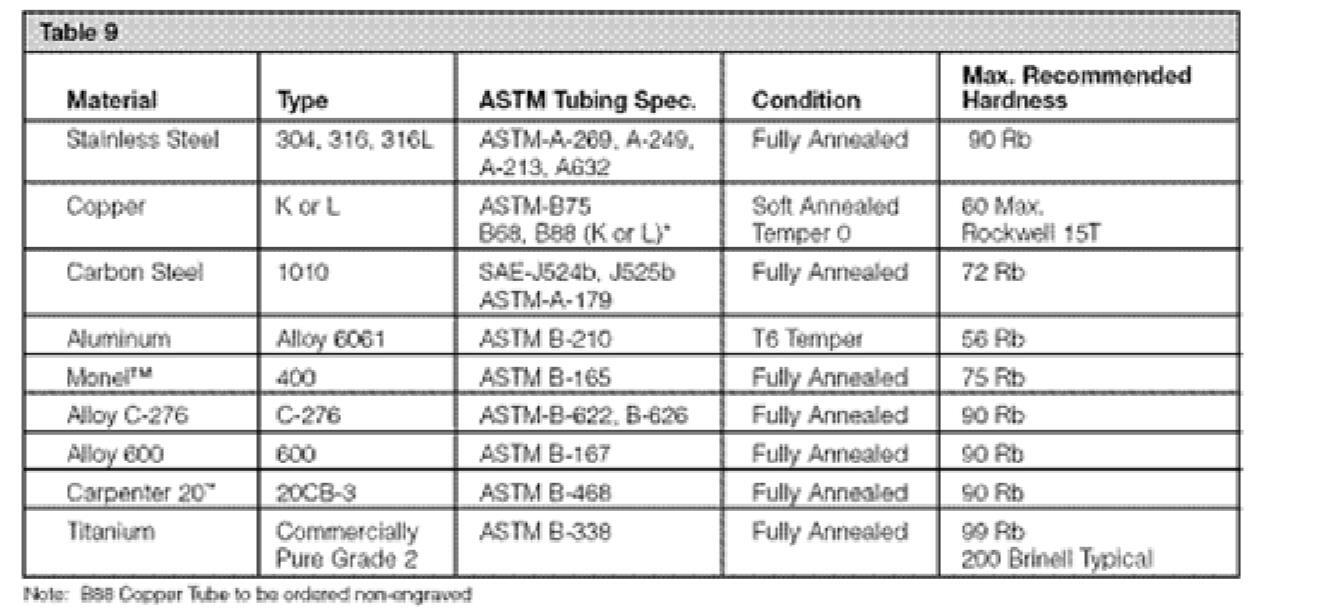

对于金属 Tube 管，一个可靠的方法是采用下面技术标准生产的管子。适合卡套接头的金属 Tube 管技术标准
来源：PARKER
（图6）
Swagelok Tube Fitting Instructions
Installation Instructions:
（图7）
1. Insert tubing into the Swagelok tube fitting. Make sure that the tubing rests firmlyon the shoulder of the tube fitting body and that the nut is finger-tight.
（图8）

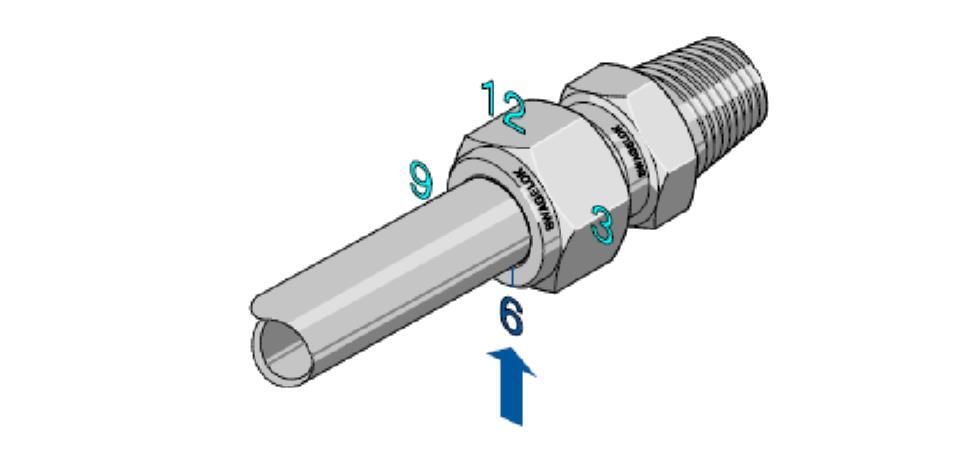

2. Scribe the nut at the 6 o’clock position.
（图9）
3. While holding fitting body steady with a back-up wrench, tighten the nut 1 1/4 turnsto the 9 o’clock position.
Note: For 1/16, 1/8, and 3/16 in.; 2, 3, and 4 mm tube fittings, tighten the nut 3/4turn to the 3 o’clock position.

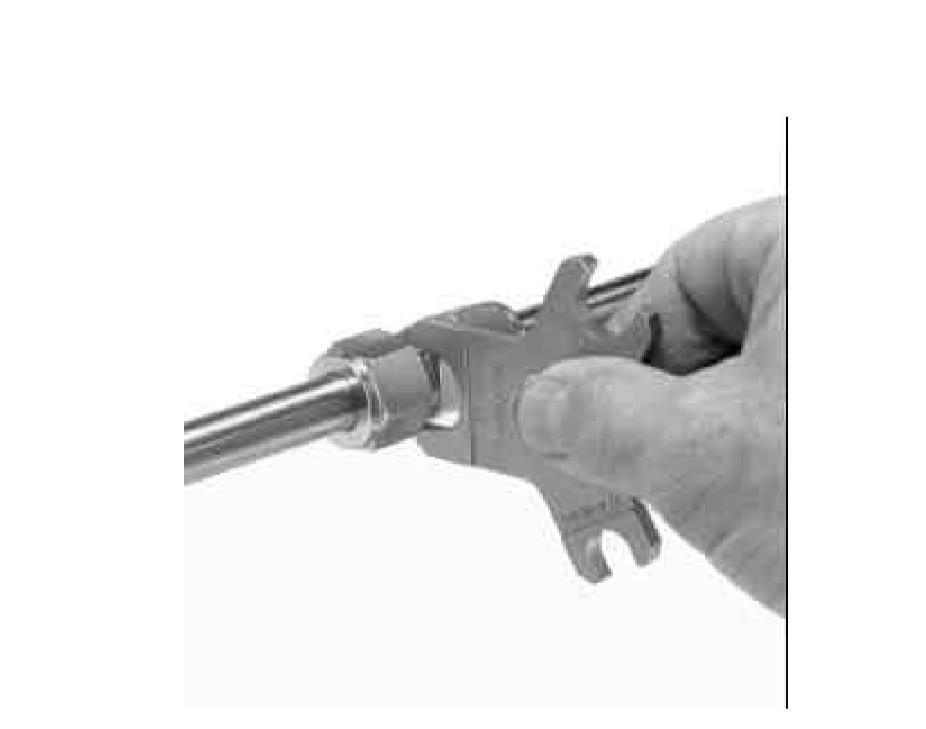

Gageability—On initial installation, the Swagelok gap inspection gage assures theinstaller or inspector that a fitting has been sufficiently tightened.
Position the Swagelok gap inspection gage next to the gap between the nut and body.
• If the gage will not enter the gap, the fitting is sufficiently tightened.
• If the gage will enter the gap, additional tightening is required.
Reassembly Instructions—You may disassemble and reassemble a Swagelok tube fitting many times.
1. Insert tubing with pre-swaged ferrules into the fitting body until the front ferrule seats.
2. Rotate the nut with a wrench to the previously pulled-up position, at this point a significant increase in resistance will be encountered.
3. Tighten slightly with a wrench (approximately a quarter turn).
