MICROFACE概述

1、概述

Microface是用在hiross空调机上的微处理器。它主要由两部分组成：1.Microface电路板控制所有的功能单元及传感器；2.Microface面板对空调进行操作并显示空调运行状态。

Microface装在机器配电盘上，其上有两个用户接口，分别是LCD液晶显示屏和门旁边带有双色灯的开关。利用开关可以控制空调机开停；双色灯指示空调机的状态（红灯表示报警，绿灯亮表示运行，绿灯闪烁表示热备，橘色----红绿同亮为待机状态）。

2、Microface面板简介

液晶显示屏

Microface的用户界面包括带有背景灯的液晶显示器和三个按键，通过它们可以很容易的获取机器参数，进入参数组会有口令保护。

三个指示灯：黄色表示机器已上电，绿色表示机器处于自动运行状态， 红色为有报警或警告产生。

3、LCD液晶显示屏介绍

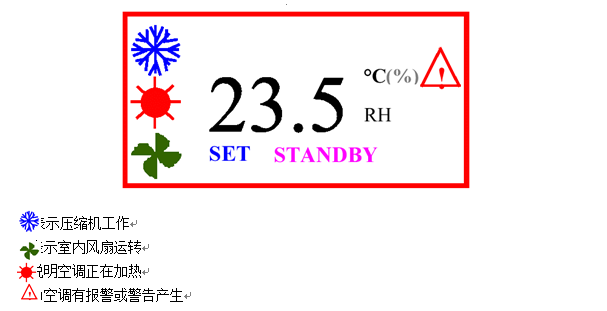

在无报警发生的正常显示状态下，屏幕显示为参数与实际值的循环。

STAND-BY出现表示空调系统处于热备状态

SET出现说明可以修改在此状态下的参数（正确输入密码）

MICROFACE面板的操作

通过LCD显示屏可以设置空调的所有参数及传感器，同时可以显示空调当时所发生的各项报警。其窗口的各项参数及内容通过按键可以循环显示，出现报警时红灯亮。

注：参数见附表

按▼可以进入各项参数组，按Enter键显示参数的实际数值，参数组0中的参数只能显示。输入口令1可以进入参数组1进行修改，输入口令2可以进入参数组2进行修改，不输入口令或错误口令也可以进入参数组1、2但不能修改。

输入口令方式：在正常显示方式下按▼键出现Pin时，按Enter键则出现提示符- - -，用▲▼键对第一提示符输入所需数字,完毕后按Enter键,对所输入数字进行确定，同时光标移至下一位提示符处，再如上述步骤输入数字，全部完毕后再次按Enter确认即可。

参数修改方法：正确输入口令后，按▼至所需修改的参数提示符号时按Enter，参数实际值固定后按▲▼键修改，修改后按Enter键确认并退出。

注：在修改完所有所需修改参数后，再进入Pin状态下并输入乱码，用以避免非维护人员无意中修改参数。

查看报警情况：用▲键可以翻阅所有的报警，报警代号将按顺序显示，报警代号及报警内容2秒循环显示。

报警复位：同时按Enter键和▲键可消除所有可复位的报警，其余没有消除故障的（如未进行复位的高压报警）报警则不能复位。

控制器的使用

1控制器（HIROMATIC）概述

HIMOD系列控制器与HIRANGE系列控制器外形完全相同，操作稍有不同，而内容和功能方面又有新的补充。以下对其作简单介绍。

1、通过一个控制器可以实现多台（至多16台）机器的串联及互相热备份，并且可以通过它实现对各台机器参数的读取和设定，控制各台机器的起停，查看每台机器的报警信息。

2、具有系统窗口，单个机器窗口和口令窗口。不同的窗口可以有不同的口令并且可以进行更改，确保参数设定的安全有效。

在系统窗口中所显示的信息为系统信息（系统运行状态除外），温湿度为系统所连机器的平均值，机器主要部件的符号也是系统中运行部件种类之和。

在单个机器窗口中显示信息为指定机器信息，并且在此窗口中执行的操作也是针对这一台机器。在单个机器窗口中可以方便地用方向键在不同机器菜单中切换。在口令窗口中可以设定一级窗口及二级窗口的密码。

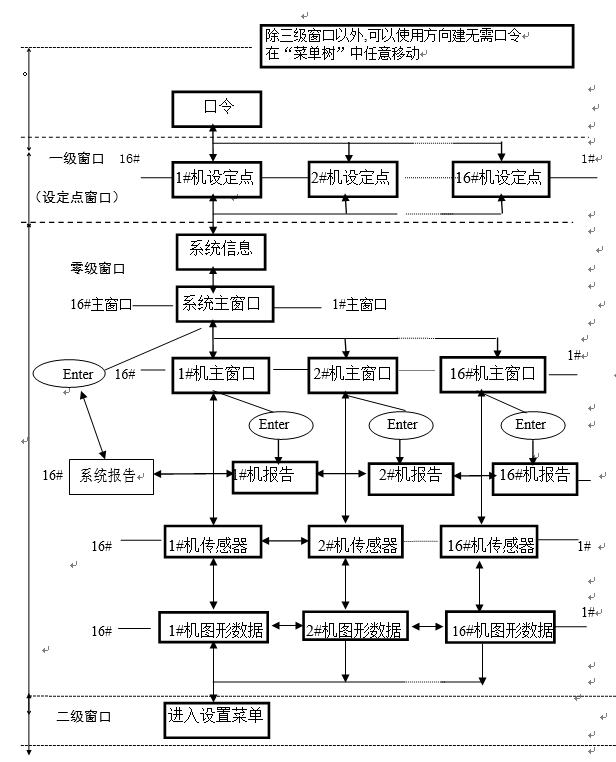

3、操作方法见‘菜单结构’图。与HIRANGE控制器略有不同，主要体现在以下3点：

（1）控制器中 report 键没有使用。当显示屏处在系统主菜单.时按Enter键进入系统报告。单个机器的报告可以菜单中操作，也可以在显示屏处在单个机器主菜单时按Enter键进入。单个机器的状态报告在断电时信息丢失,系统状态报告在断电时信息不会丢失。

（2）ON/OFF开关在系统窗口中对整个系统起开关作用，在单机菜单中只对单个机器起作用。

（3）对比度的调整控制器中同时按 HOME 键和▲键，则对比度增强，反之同时按 HOME 键和▼ 键则对比度减弱。

2控制器的操作

1． 操作

★当处于“运行显示”时，使用“口令”进入“设置点菜单”。

★ 使用“▲”和“▼”两键可增减温湿度设置点的大小。

★ 使用“←”和“→”两键可在温度和湿度之间进行转换。

★按“HOME”键返回上一级菜单。

★ 显示器有两种显示方式（白底黑字，黑底白字）。关闭电源，按住“ENTER” 键（一分钟）。打开电源，可在两种显示方式之间进行转换。

2． 关键字程序：

（1）进入一级和二级窗口时，在显示器上就会出现输入关键字的要求。

（2）选择3位数关键字。（用←→键来选择位数。用▲▼键增减每位数的大小）。

（3）再次按下ENTER键，用户可以进入所需的菜单。

如果关键字正确，可按需要修改所有的参数。然而，如果关键字错误或没有关键字，则用户只能看而不能修改任何参数。

注意：当处于菜单的任何窗口时，如果一分钟内没有键被按下，那么HROMATIC系统将返回运行显示状态。

3． 调整设置点：

（1）按▲键两次进入设置点菜单，并在菜单中输入关键字。

（2）当处于设置点菜单中时，使用▲▼键，可以逐行移动，按下ENTER键可对参数（如温湿度设定点）进行修改。当处于任意行时，按下HOME键，返回到零级菜单。

4． 设置菜单（二级菜单）：

（1）按三次▼键进入设置菜单。

（2）输入关键字501

（3）使用▲和▼两键，可在窗口中各子菜单项中移动

（4）按ENTER键进入，再按ENTER键和▲▼键选定需要修改的项。

（5）修改窗口中的参数：

·按下ENTER键，使用▲和▼键修改参数值。如果在一行中有多个参数，可使用→和←键从中进行选择。

·按下ENTER键，以确定所做的更新。

·使用▲和▼两键，可以选择其他参数。

5． 前面板

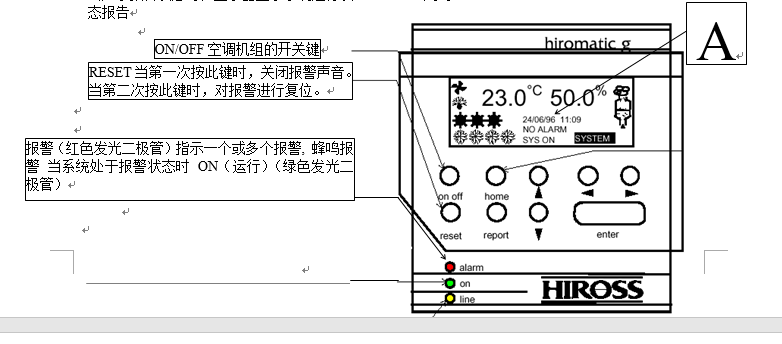

所有操作功能都可以通过该面板来实现，该面板装有一个显示器、一个键盘、 运行LED指示器。各部分功能如下：

5．1显示器

·在正常操作时，显示器显示机组的运行状态。

·当处于“HIROMATIC”状态时显示器可显示 当操作HIROMATIC菜单

可用信息和参数；及能够按要求设置参数。 或状态报告时，这些键要

·当处于报告状态时，显示器显示系统运行状 用到

当空调机组正常运行时（即：用户没有进入“HIROMATIC菜单”或报警记录）显示器显示运行状态，它将给出运行机组的所有信息，如下：

５０％显示室内相对湿度

２３℃显示室内温度注意:如果没安装温湿度传感器,则保持空白。

A

此处显示以下信息

·开机时显示软件版本

·正常开机时：时间，日期，信息“NO ALARM”和系统的状况（或在系统窗口中的状况），

在警告或告警时,则由警告或告警状况来代替“NOALARM”。

·如果连入系统的的某一台是手动操作时，显示手动操作（MANUAL）

·如果连入系统的的某一台是休眠模式时,显示休眠模式。

如果窗口出现“SYSTEM”字样，则显示数据（温湿度）为子系统中运行的每个单机的平 均值，窗口显示的符号为系统中所有运行单机的全部工作模式之和，（例如系统中有机器处于制冷状态，有一单机处于加热状态，则雪花符号和太阳符号会同时出现）。 如果“UNIT 1”（至UNIT 16）显示，则窗口显示的数据和符号为单机的内容。

制冷时：

每一个雪花符号与压缩机相对应。

加热：

第一个、第二个和第三个太阳符号与电加热的第一级、第二级和第三级相对应。注意：如果安装热水或热气装置，则用第一个太阳符号代表。
