符号说明

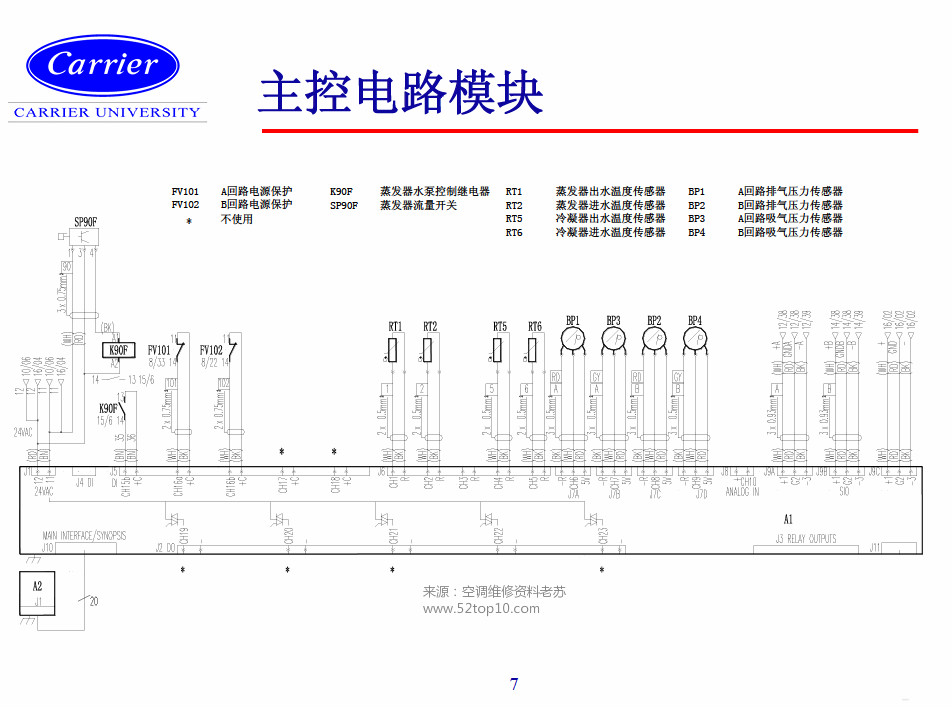

A1 主控制电路板 EC3 B1压缩机

A155 CCN通讯电路板 EC4 B2压缩机

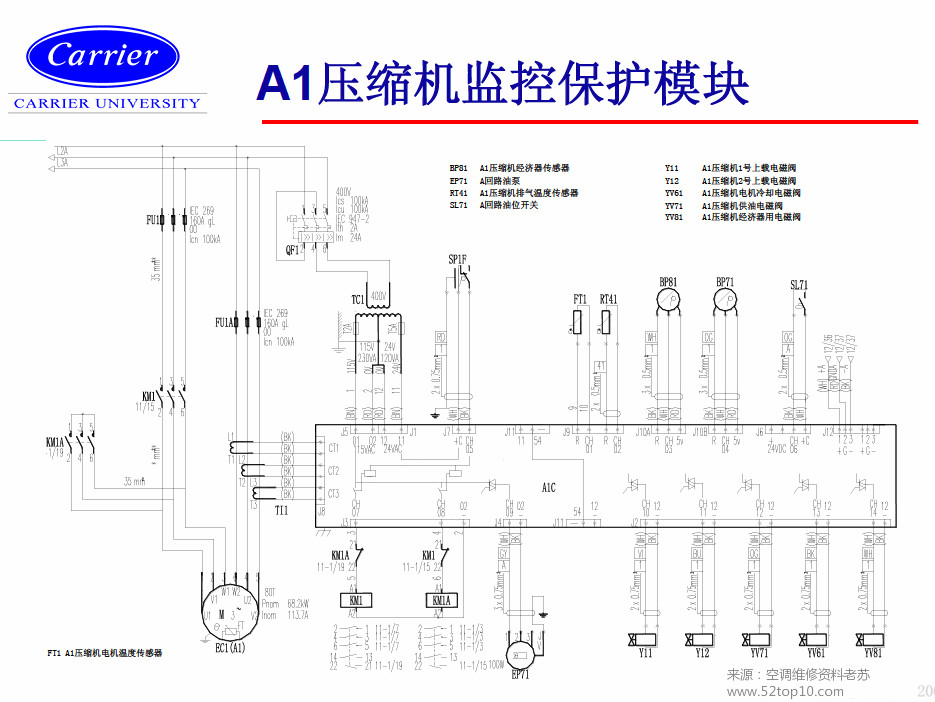

A1C A1压缩机监控及保护电路板 ED1 A回路电子膨胀阀

A2 显示面板 ED2 B回路电子膨胀阀

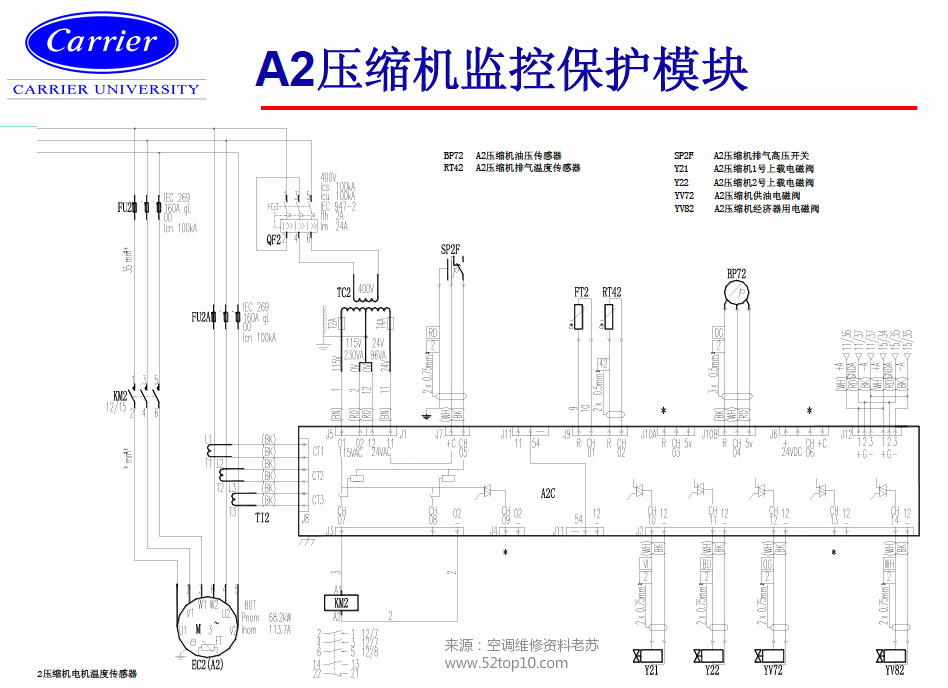

A2C A2压缩机监控及保护电路板 EP71 A回路油泵

A3C B1压缩机监控及保护电路板 EP73 B回路油泵

A4C B2压缩机监控及保护电路板 FT1 A1压缩机电机温度传感器

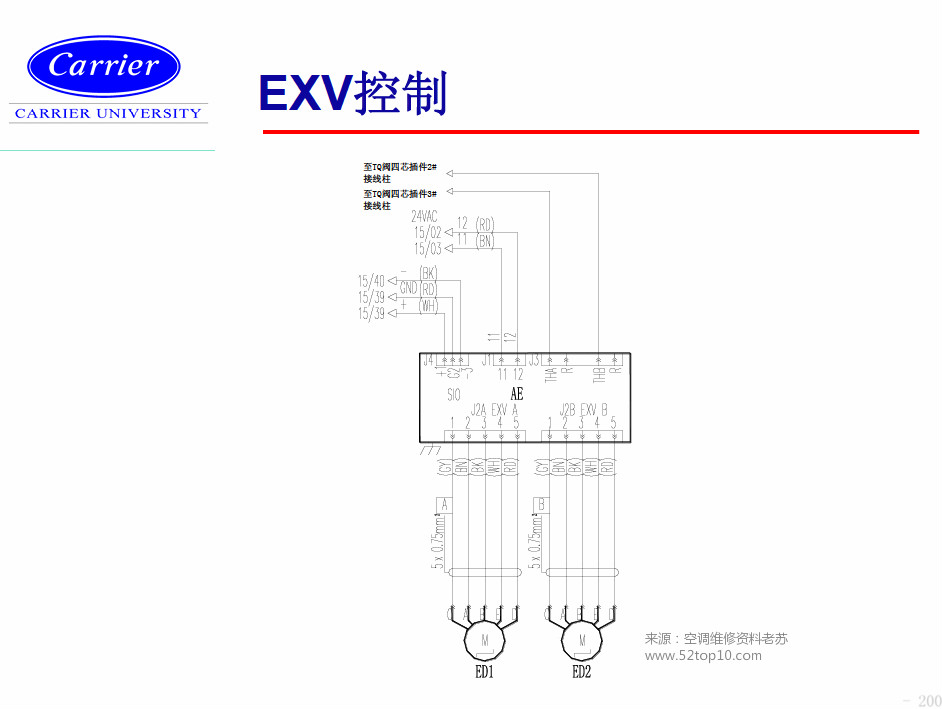

AE 电子膨胀阀控制电路板 FT2 A2压缩机电机温度传感器

BP1 A回路排气压力传感器 FT3 B1压缩机电机温度传感器

BP2 B回路排气压力传感器 FT4 B2压缩机电机温度传感器

BP3 A回路吸气压力传感器 FU1 A1压缩机保护熔断器

BP4 B回路吸气压力传感器 FU1A A1压缩机保护熔断器

BP71 A1压缩机油压 FU2 A2压缩机保护熔断器

BP72 A2压缩机油压 FU2A A2压缩机保护熔断器

BP73 B1压缩机油压 FU3 B1压缩机保护熔断器

BP74 B2压缩机油压 FU3A B1压缩机保护熔断器

BP81 A1经济器压力 FU4 B2压缩机保护熔断器

BP83 B1经济器压力 FU4A B2压缩机保护熔断器

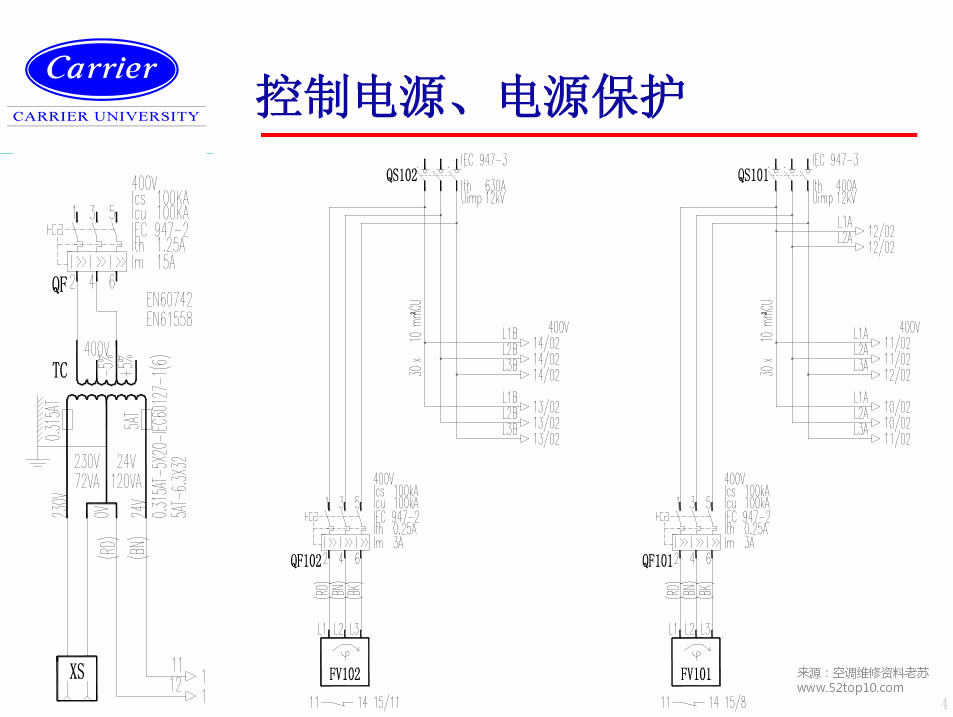

EC1 A1压缩机 FV101 A回路电源保护

EC2 A2压缩机 FV102 B回路电源保护

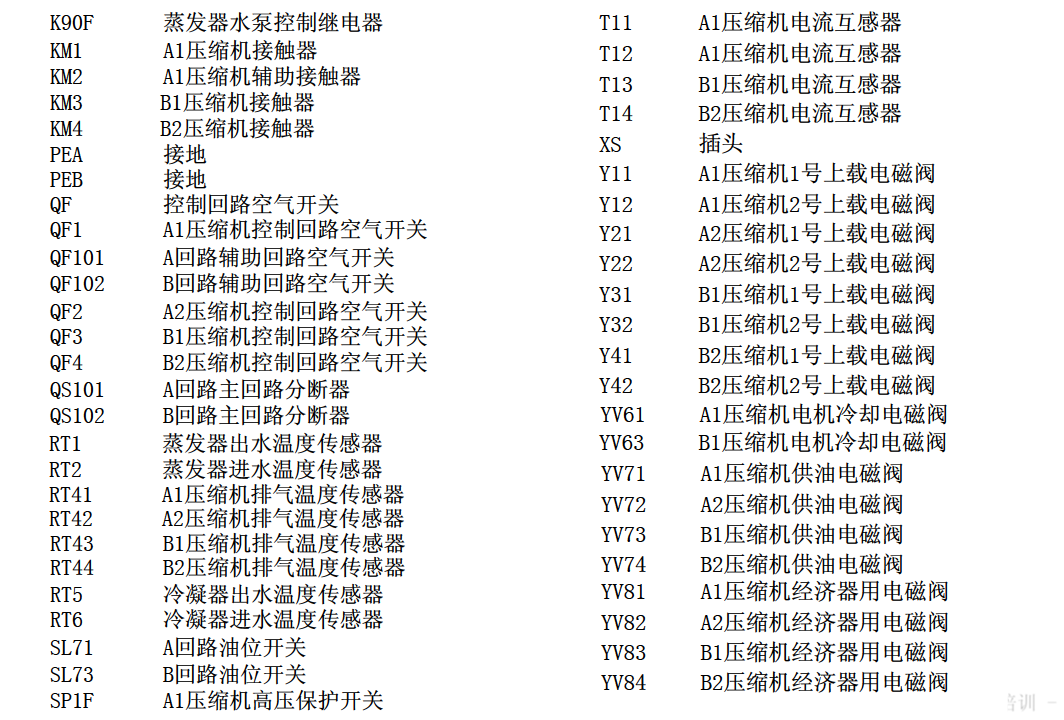

SP1F A1压缩机高压保护开关

SP2F A2压缩机高压保护开关

SP3F B1压缩机高压保护开关

SP4F B2压缩机高压保护开关

SP90F 蒸发器流量开关

TC 控制回路变压器

TC1 A1压缩机控制回路变压器

TC2 A2压缩机控制回路变压器

TC3 B1压缩机控制回路变压器

TC4 B2压缩机控制回路变压器
