在今年8月20日举行的 “ 2019 IEEE Hot Chips 31 ” 会议上 ，学界和业界的代表人物详解了他们目前在芯片领域较为前沿与核心的相关技术，也发布了一些重量级的芯片产品。

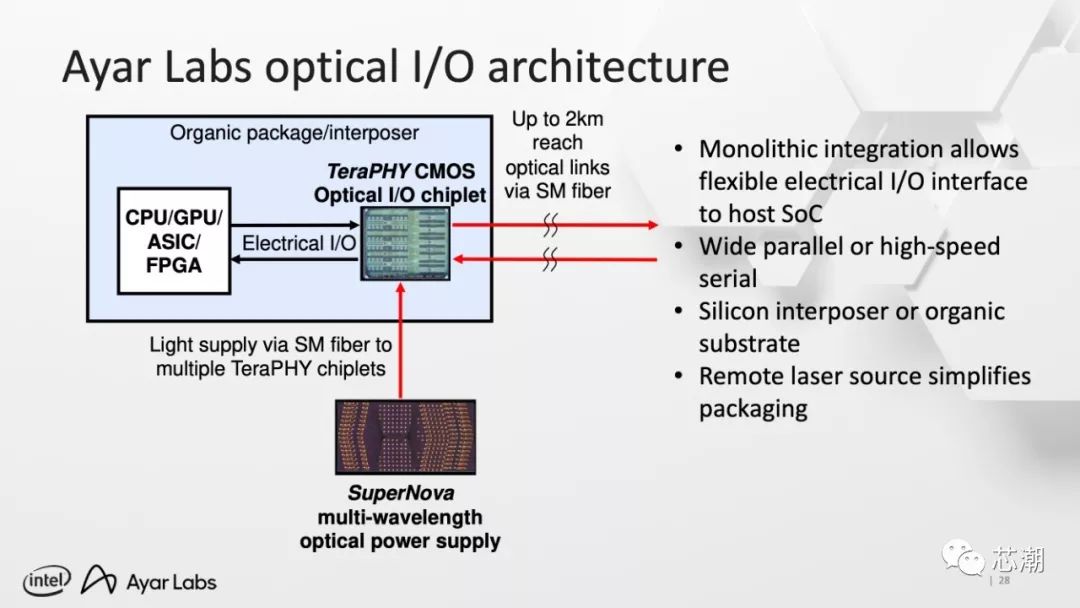

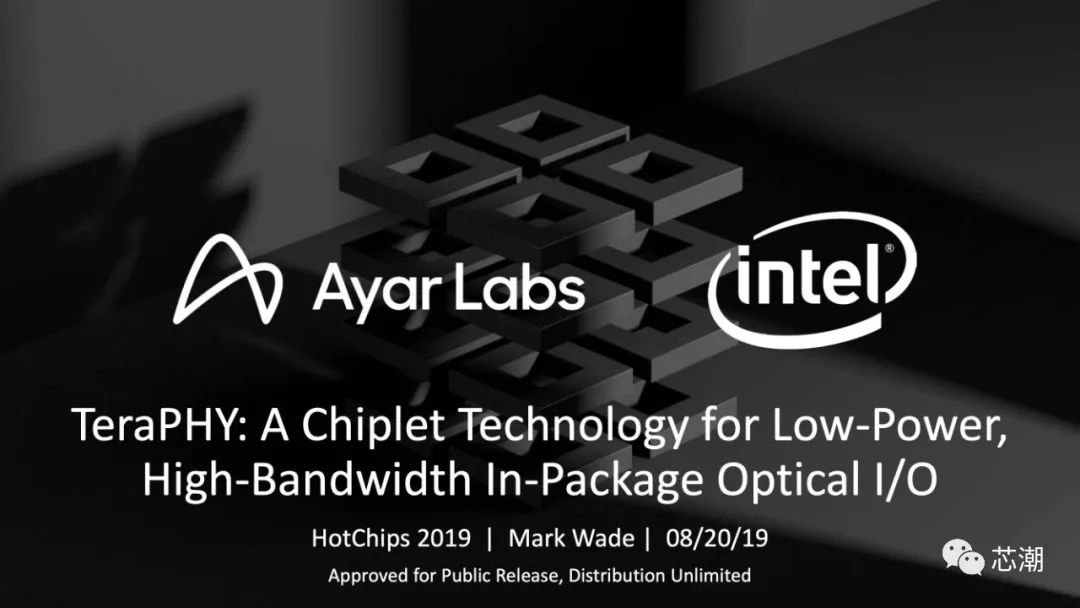

其中，就有一家来自美国麻省理工学院的硅光子创企Ayar Labs， 该公司的总裁Mark Wade为大家分享了一个用于低功耗、高带宽的光电I/O芯片技术，名为TeraPHY。

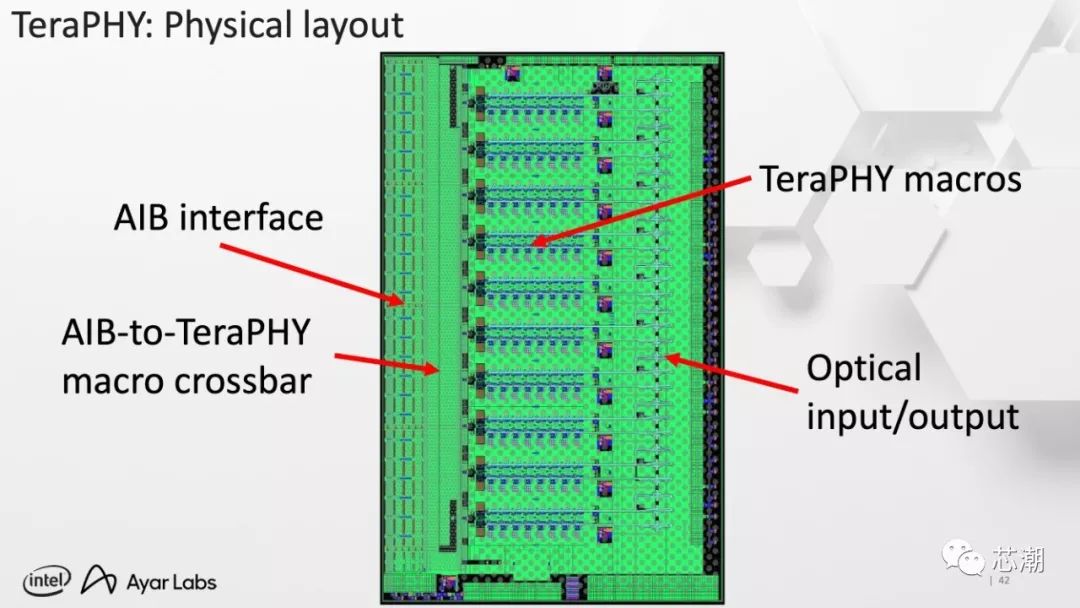

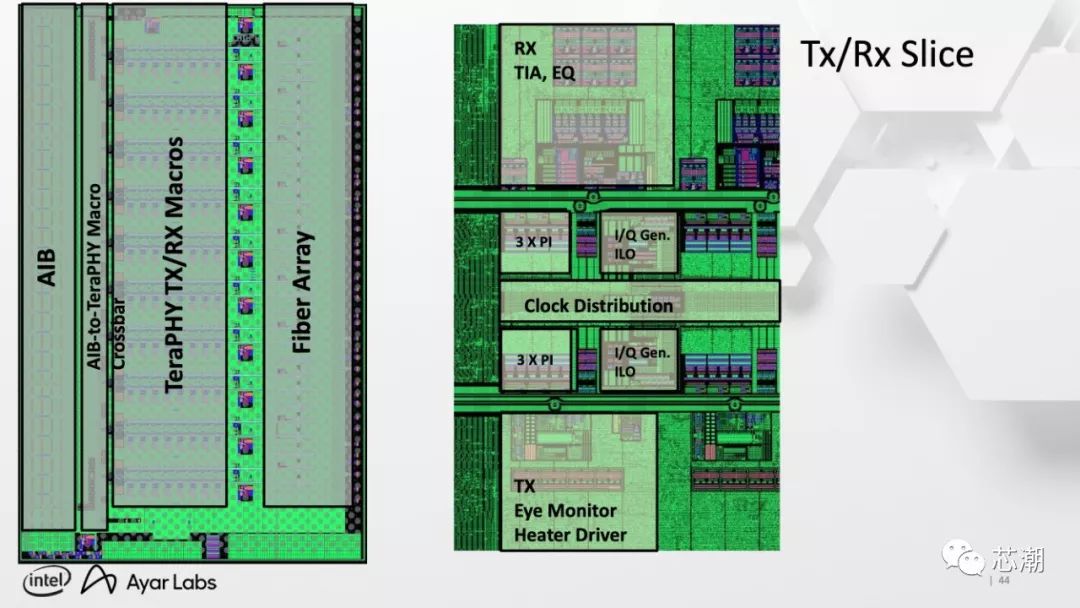

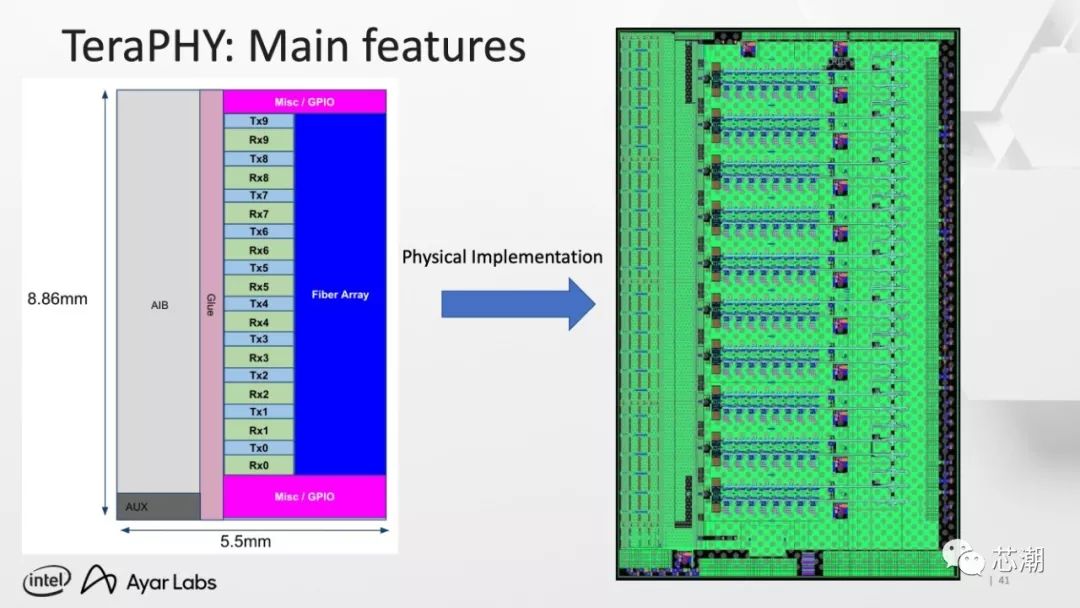

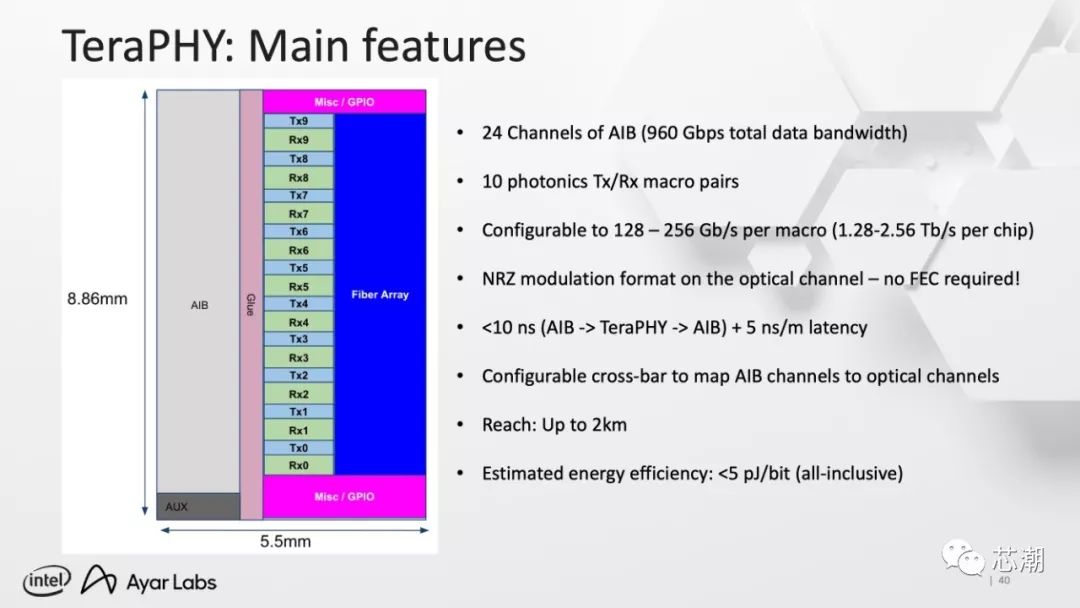

TeraPHY采用了格芯的45nm CMOS SOI工艺，它能够让芯片之间以光的速度进行通信连接，且它的带宽将高达1 Terabit/s，比传统铜互联芯片的速度还要快十倍。

值得一提的是，这家公司于2018年11月获得了巨头英特尔和格罗方德的投资。

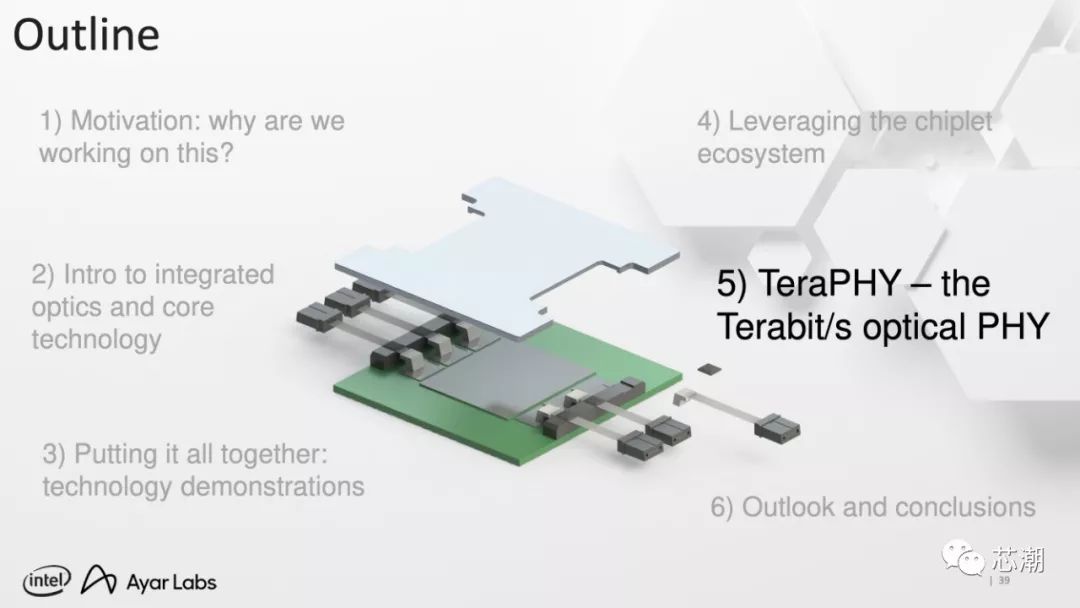

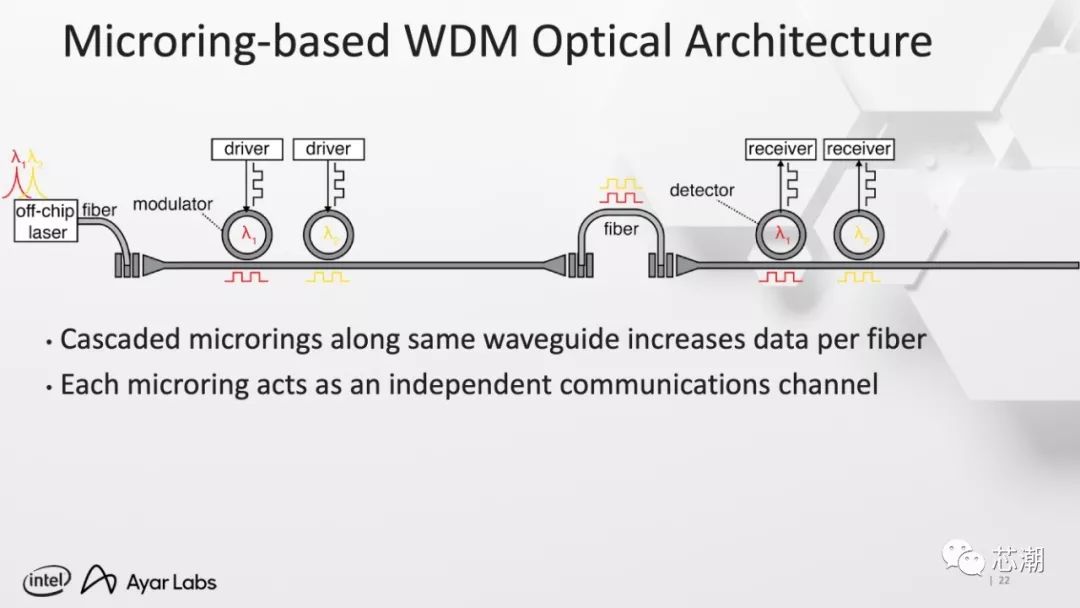

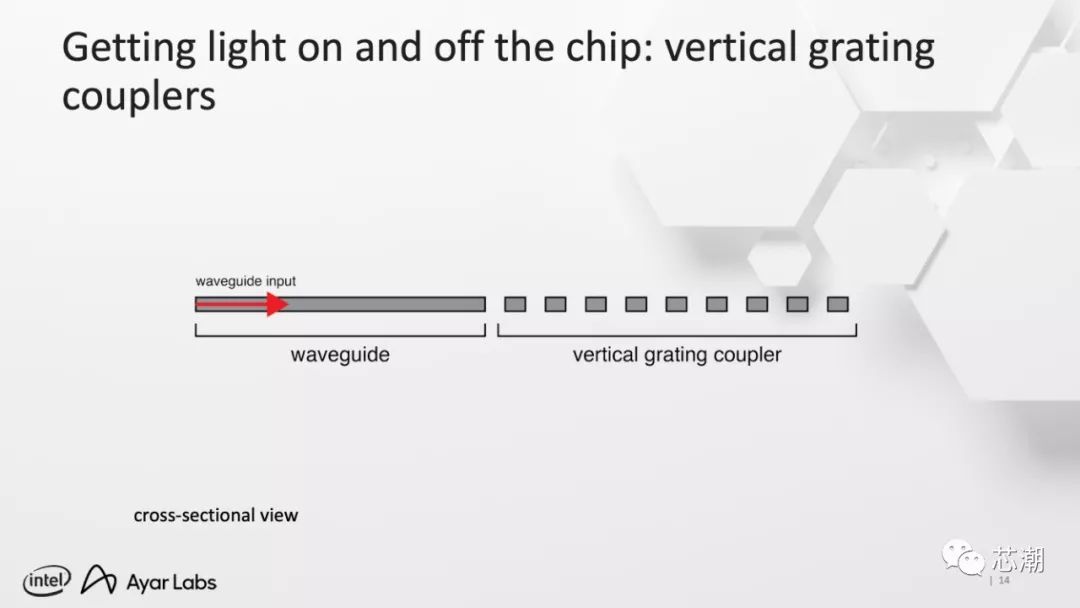

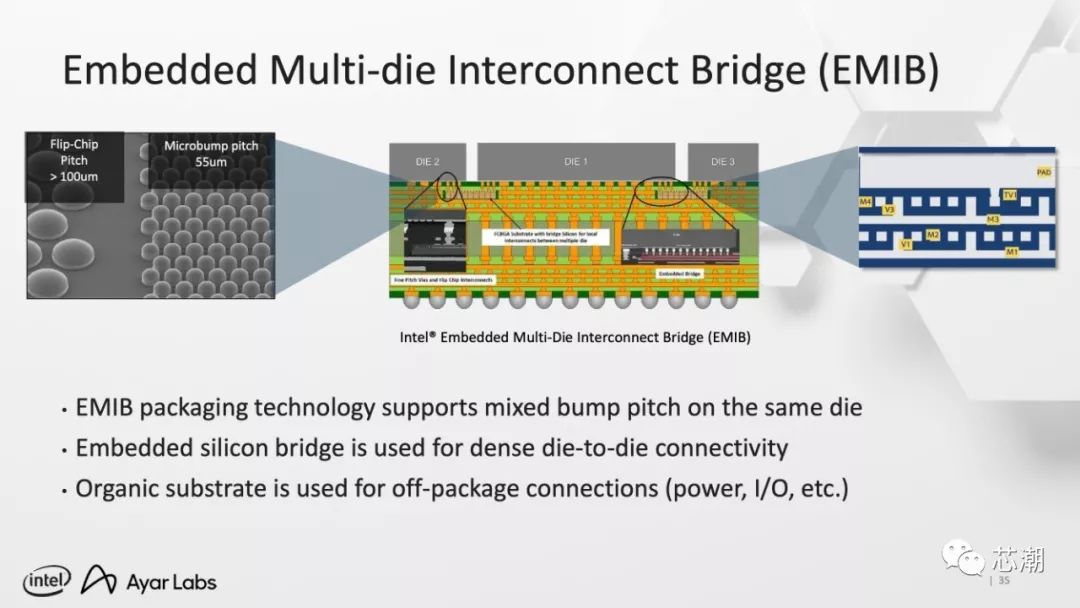

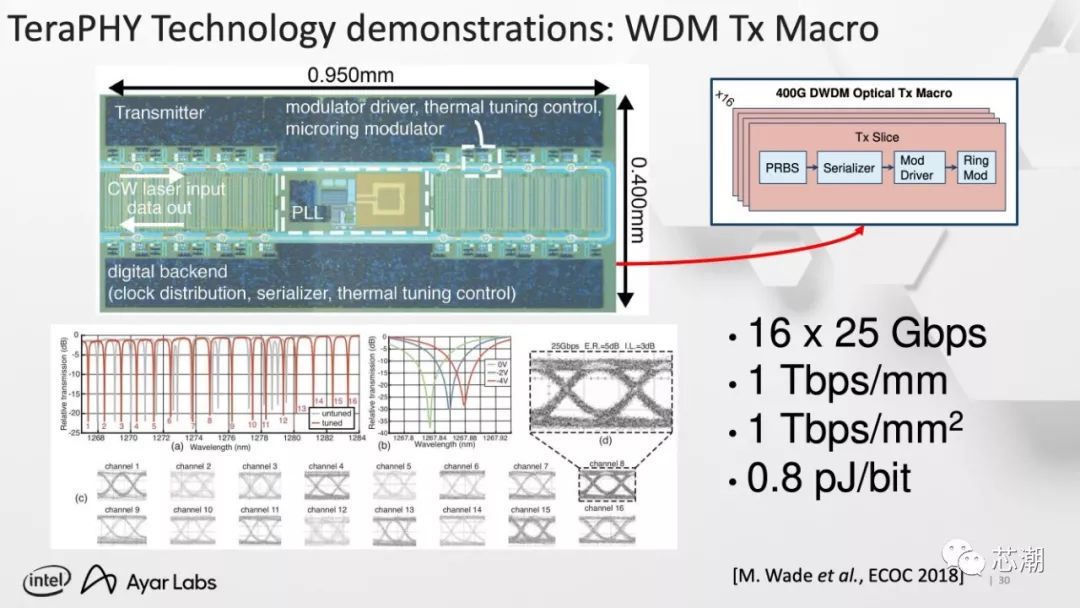

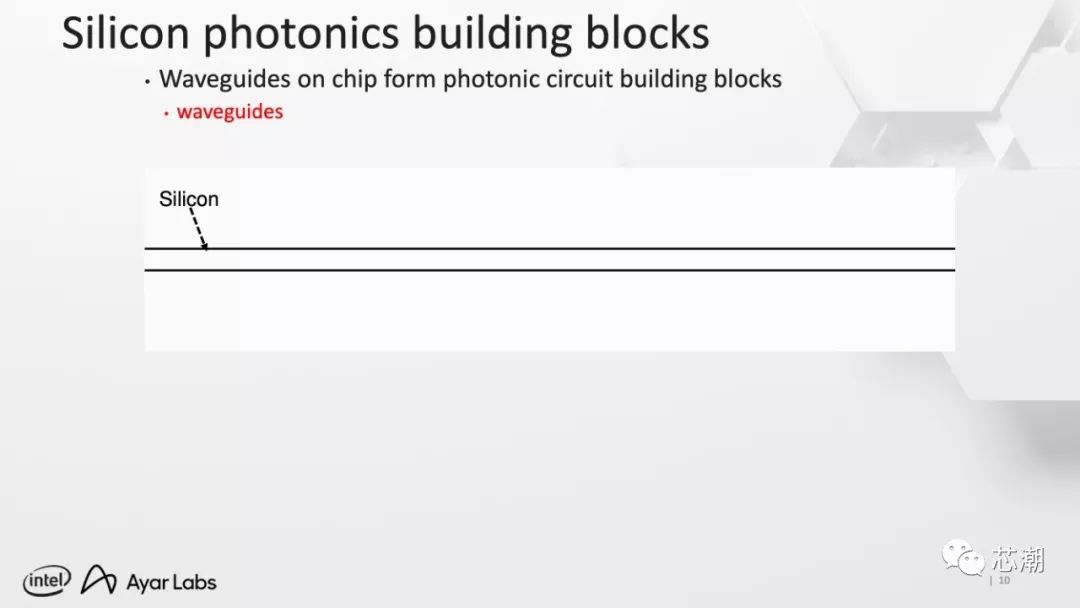

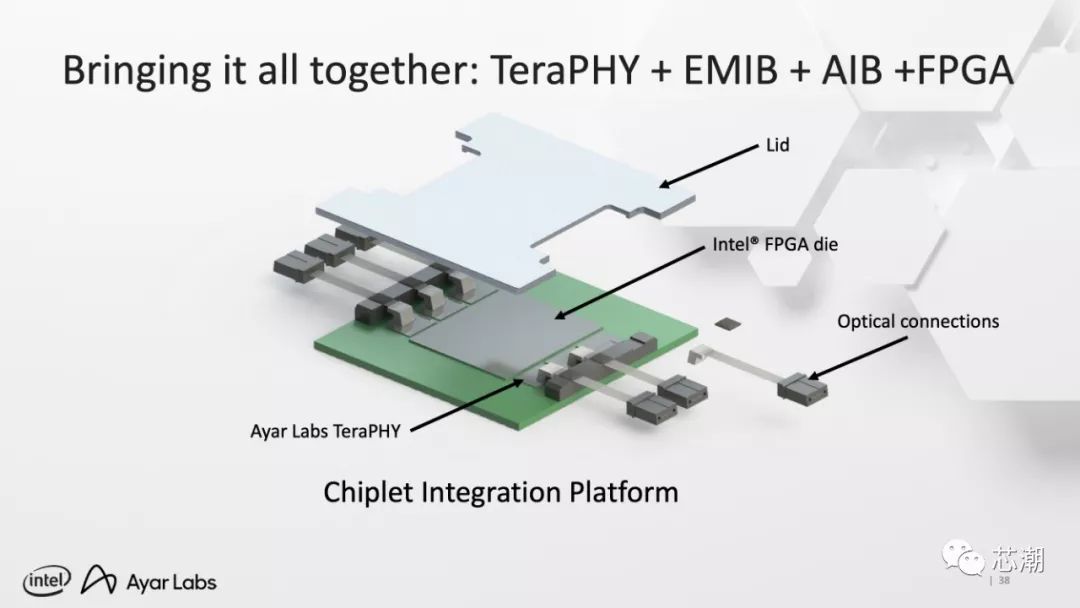

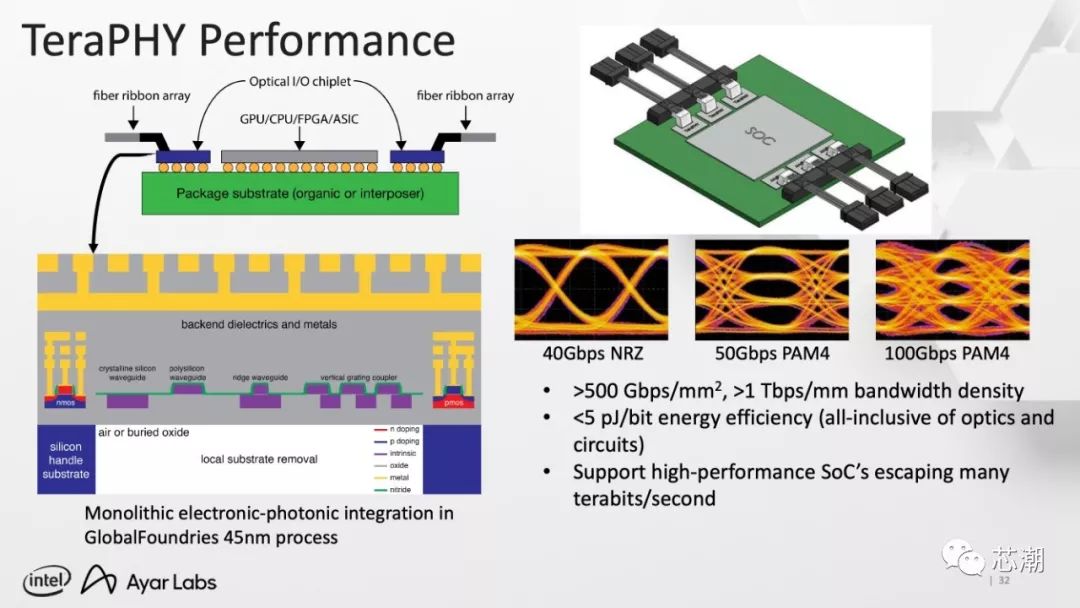

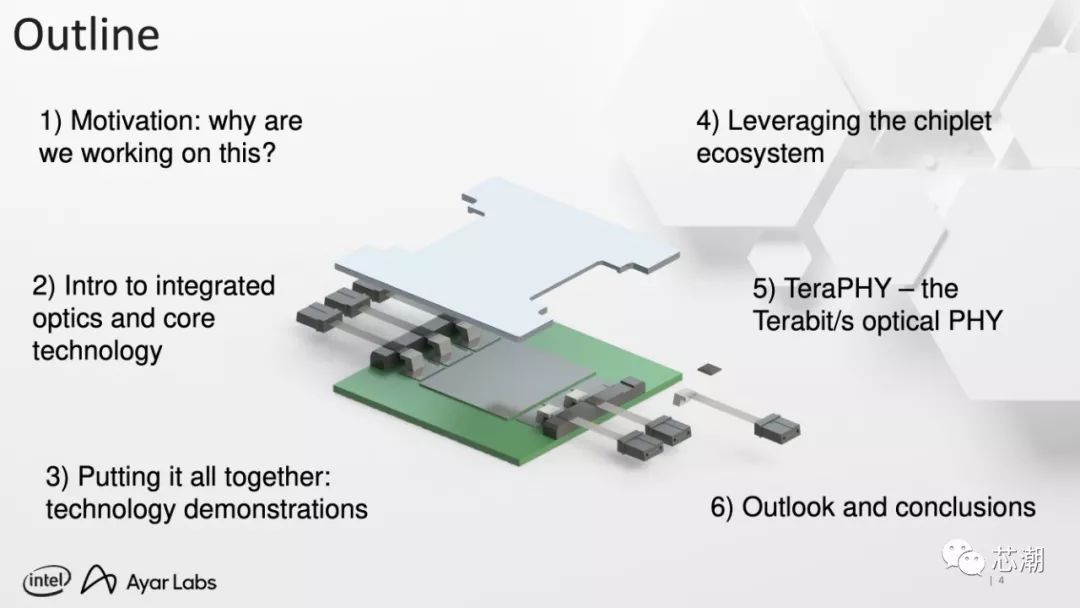

我们通过Ayar Labs的官方PPT，来了解下最新的技术进展。PPT共分为六个部分：

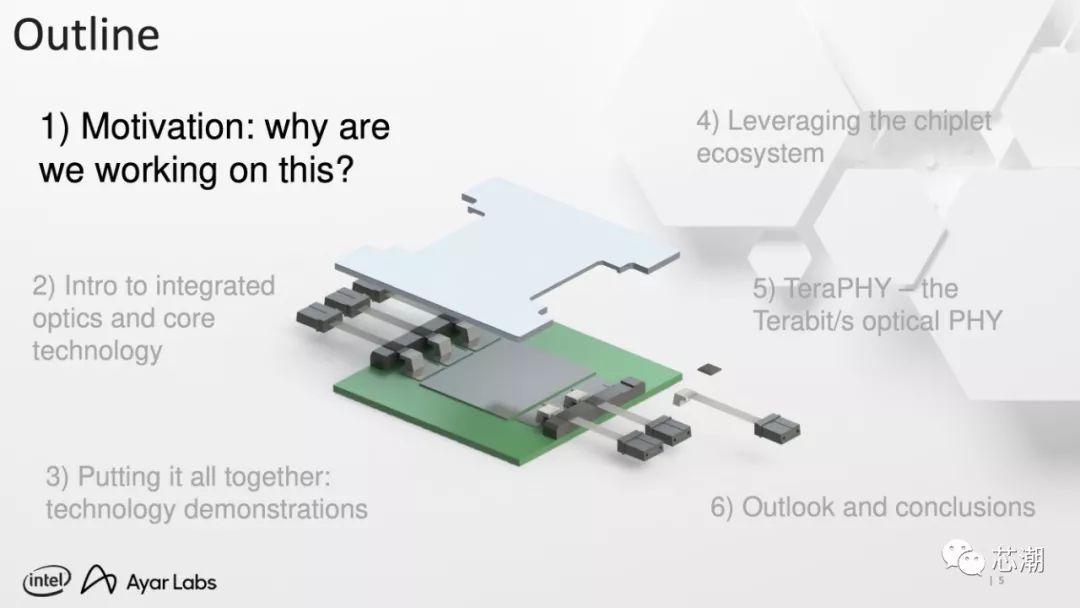

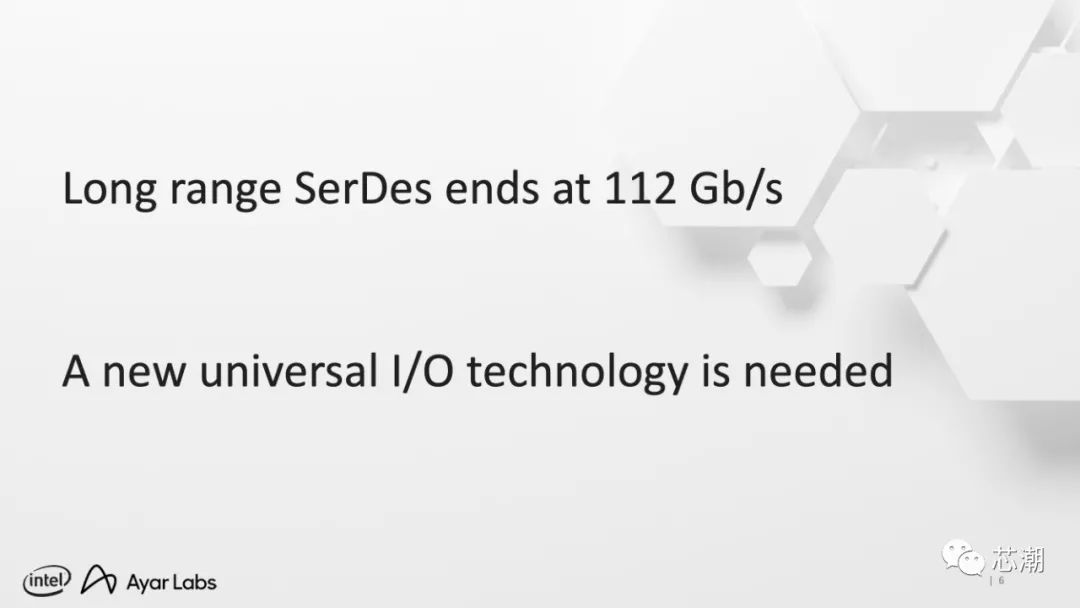

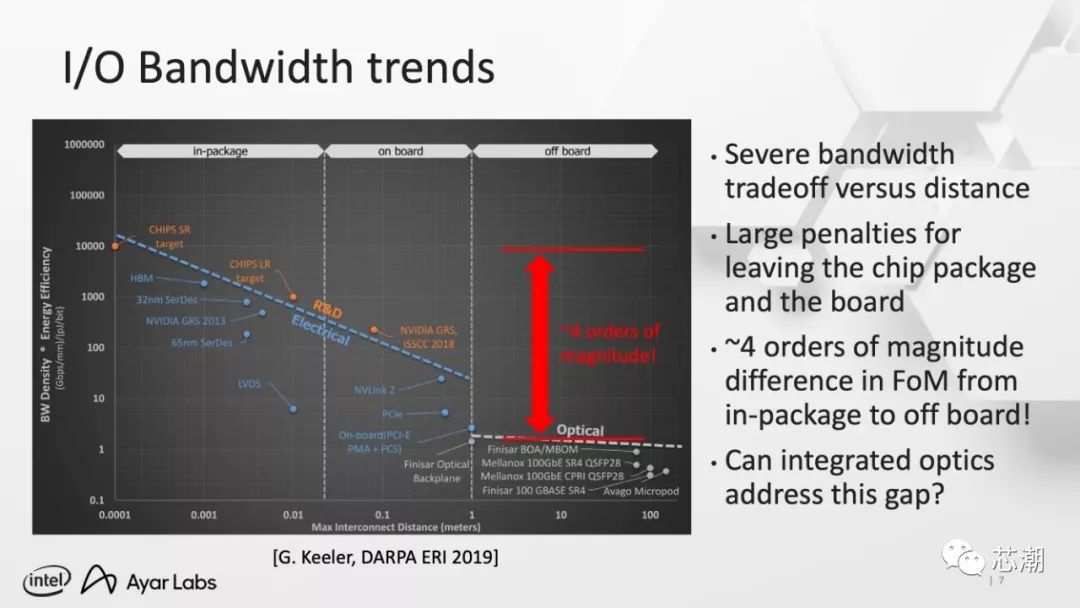

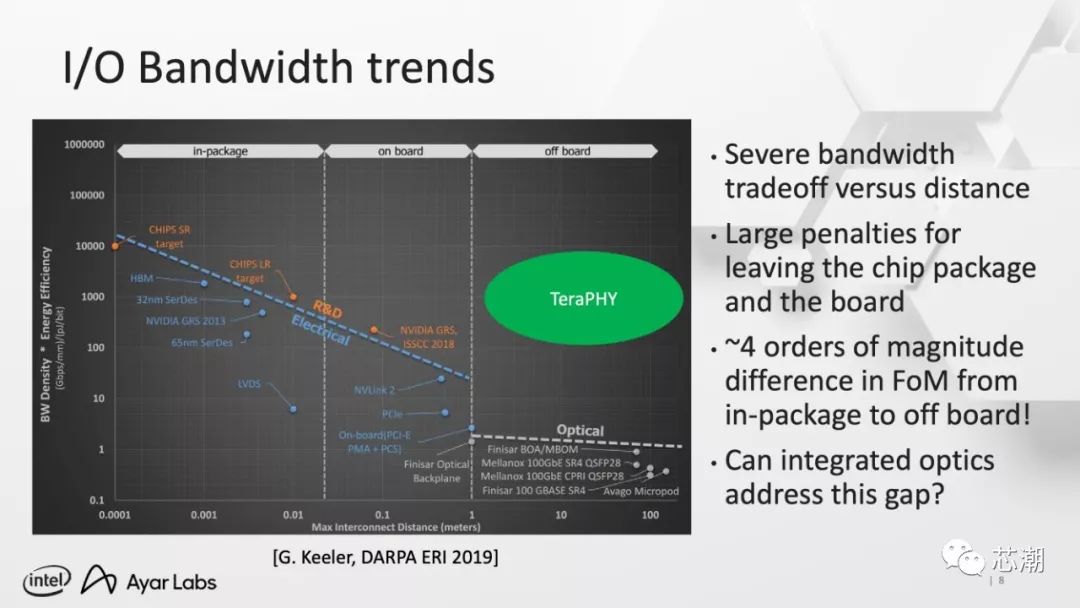

（1）动机：为什么我们正在研究这个？

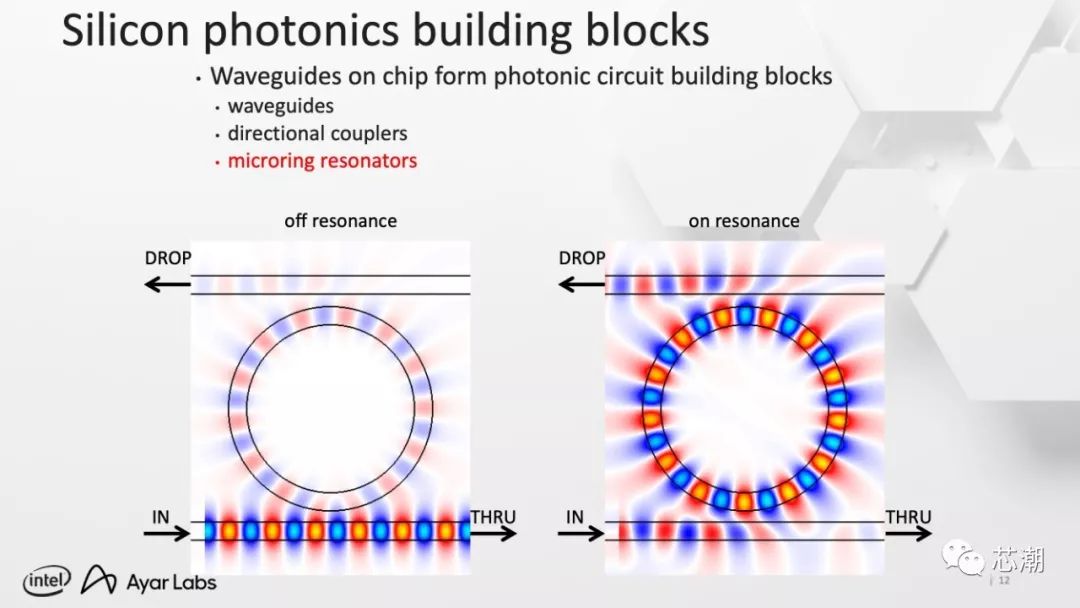

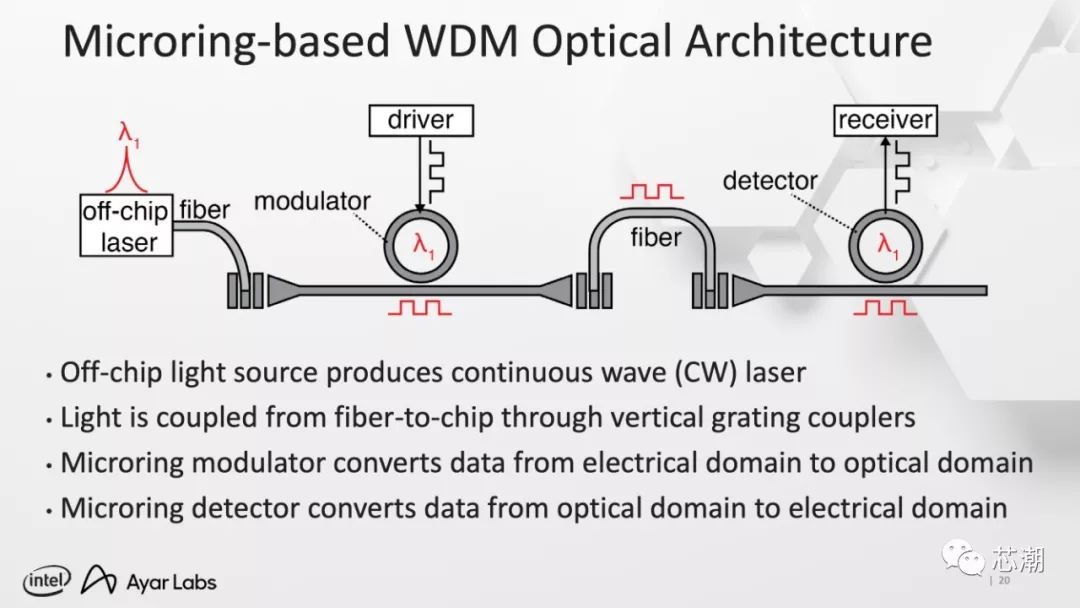

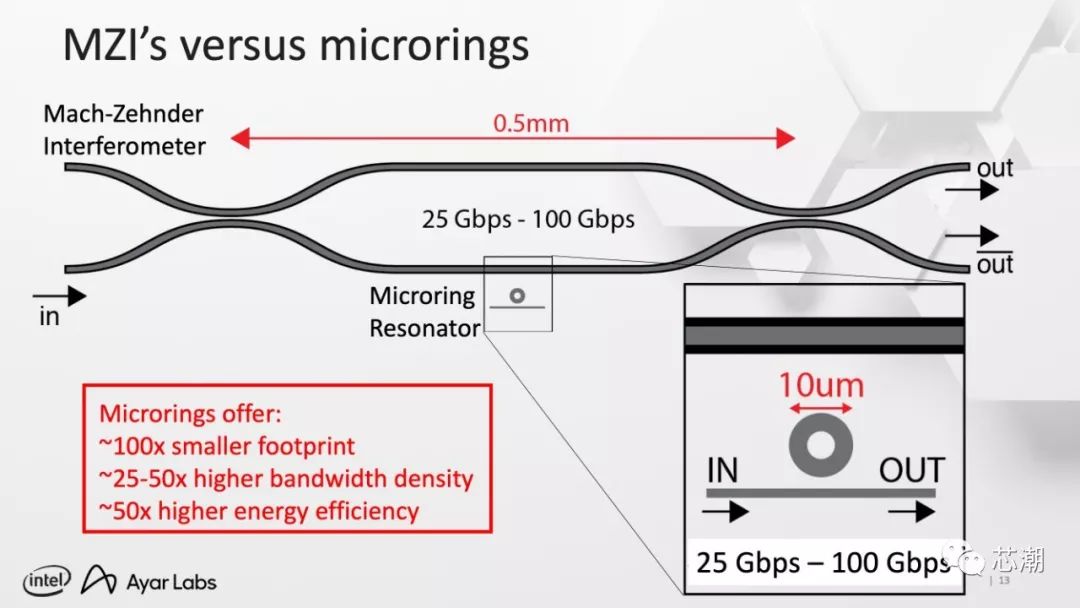

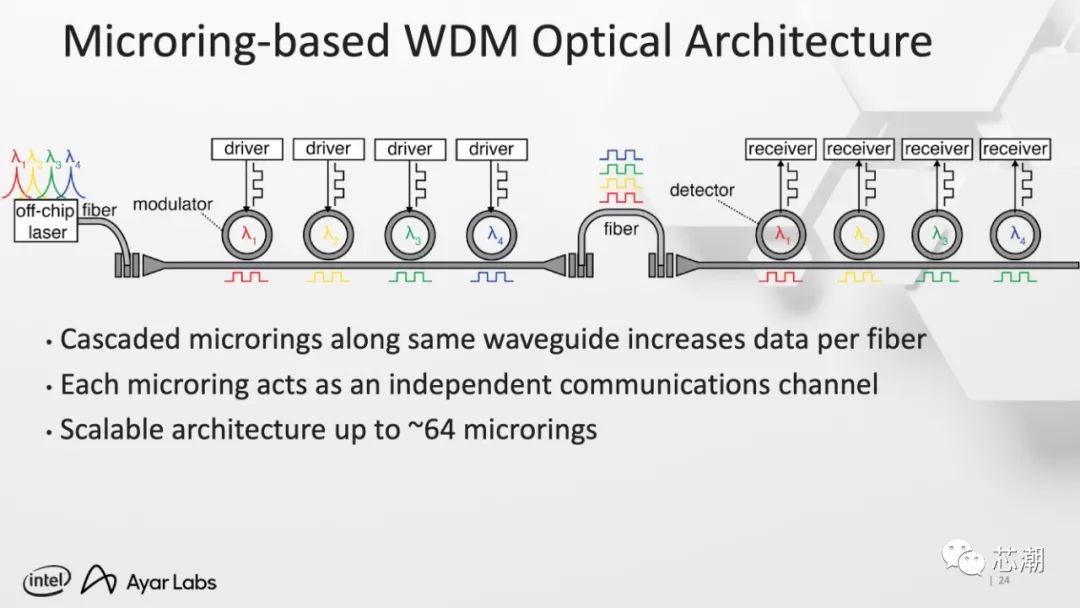

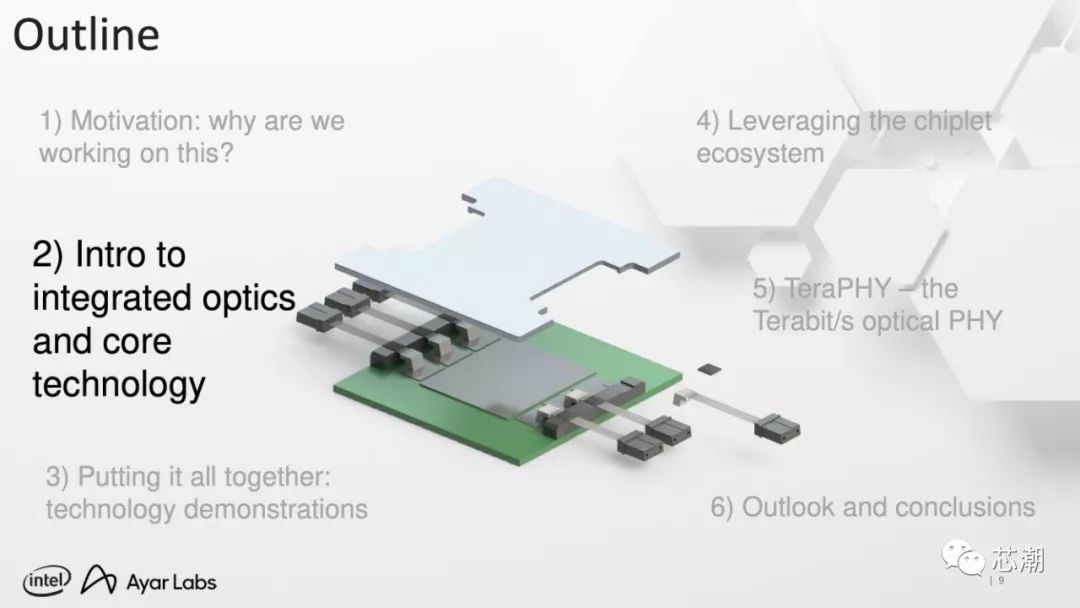

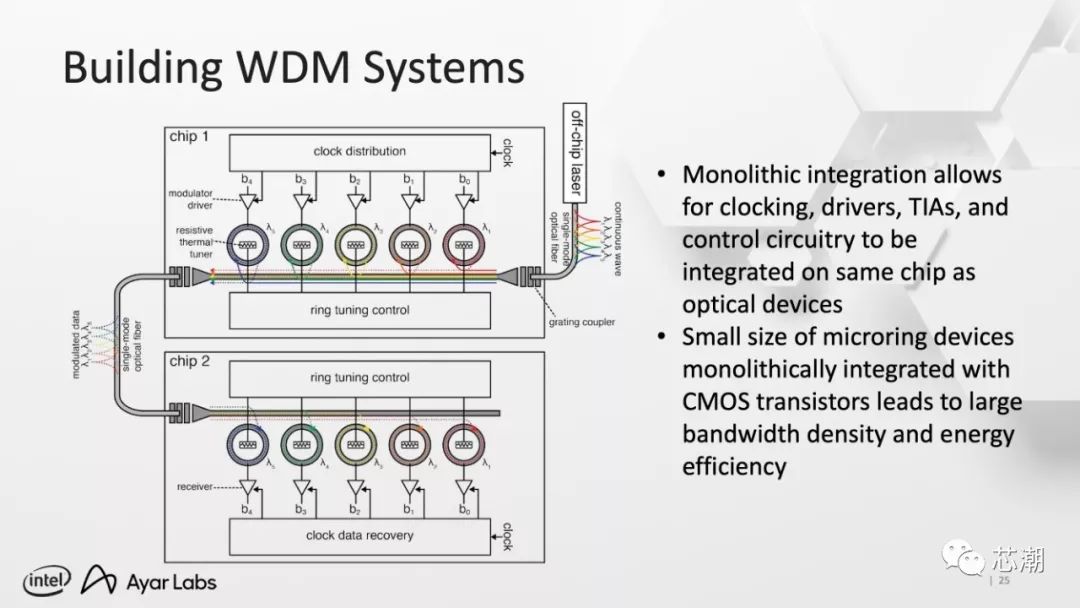

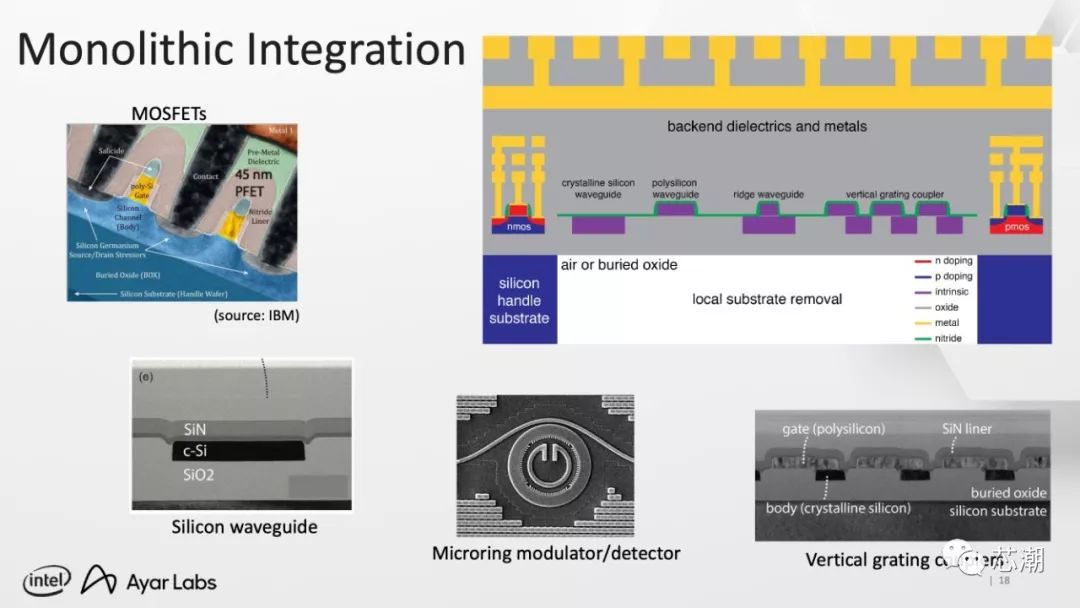

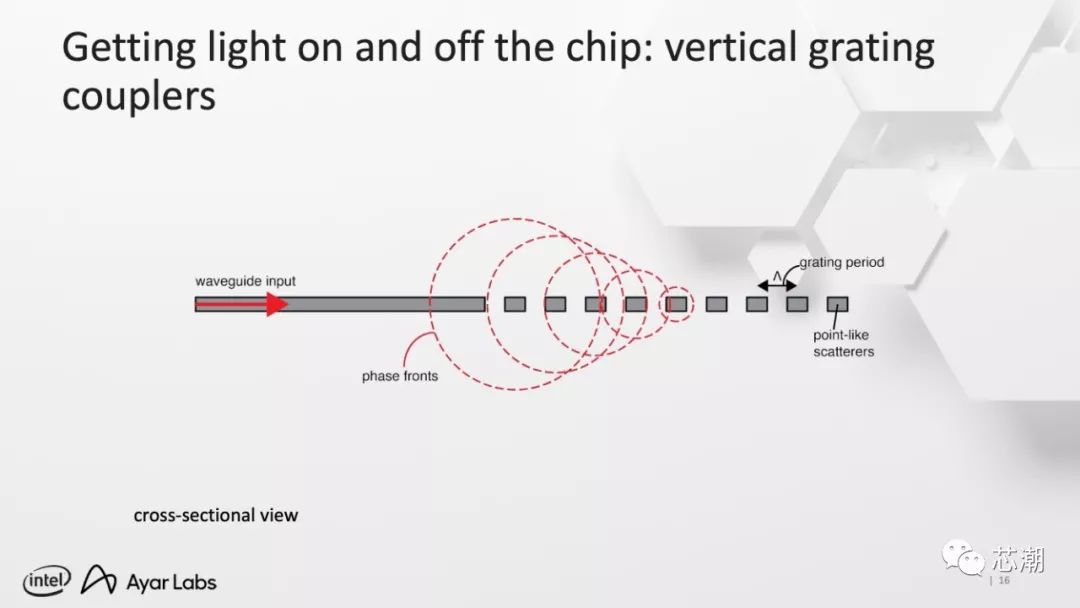

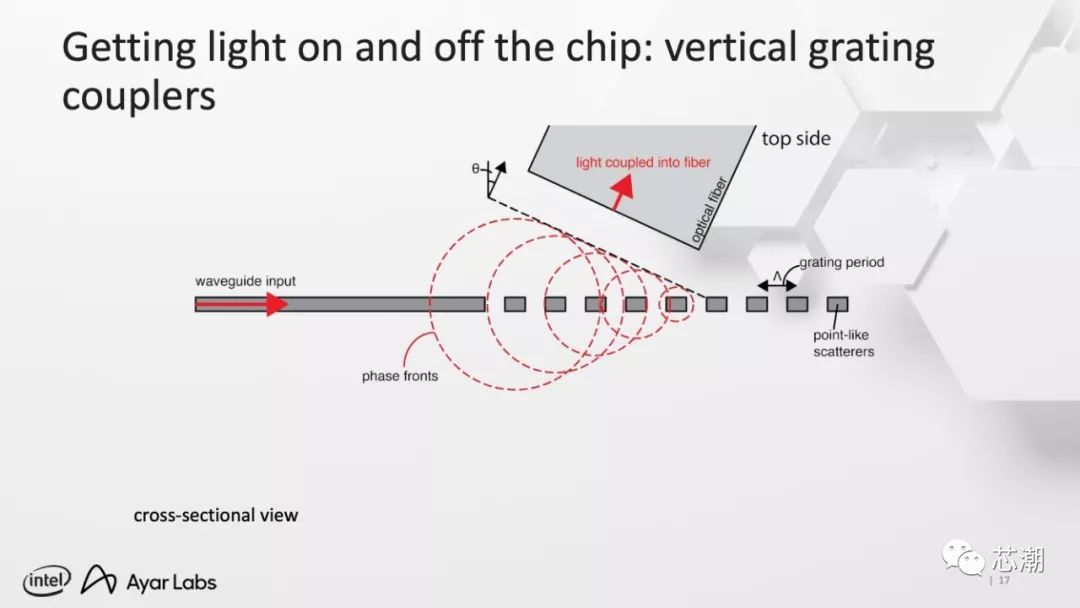

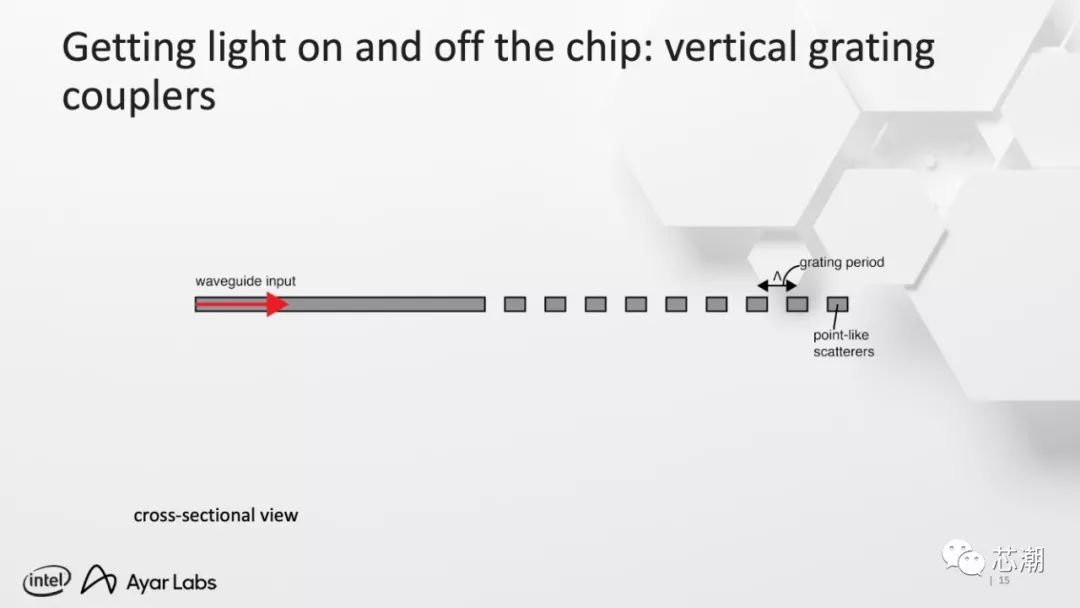

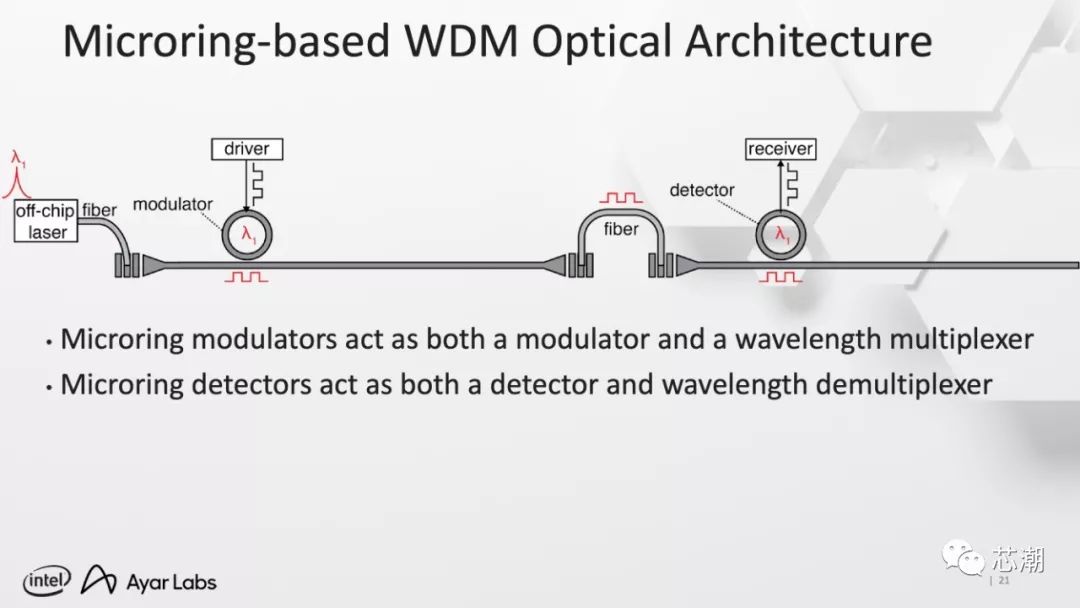

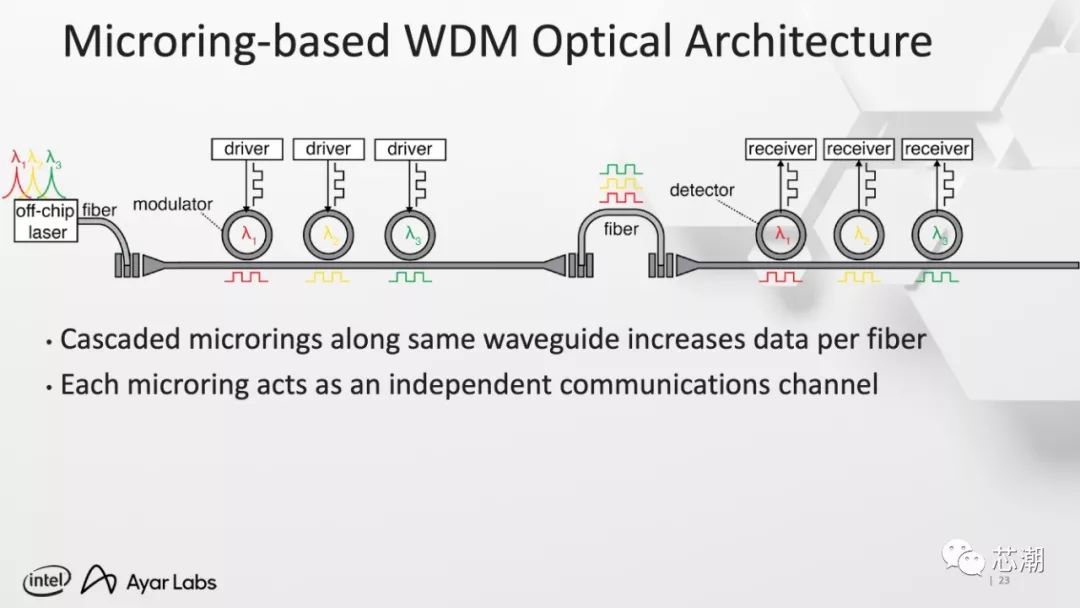

（2）集成光学和核心技术简介

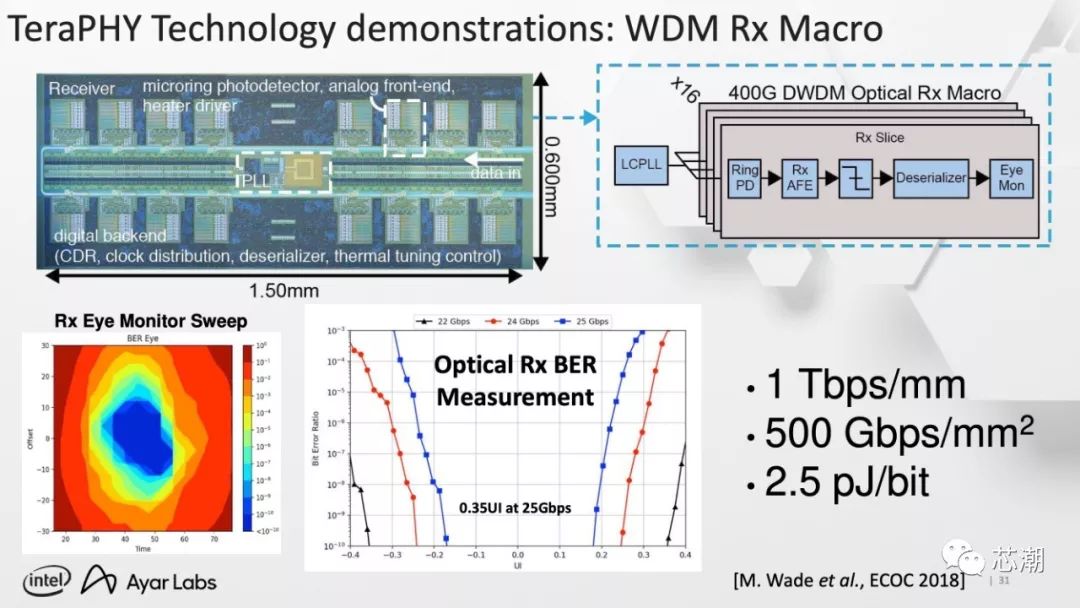

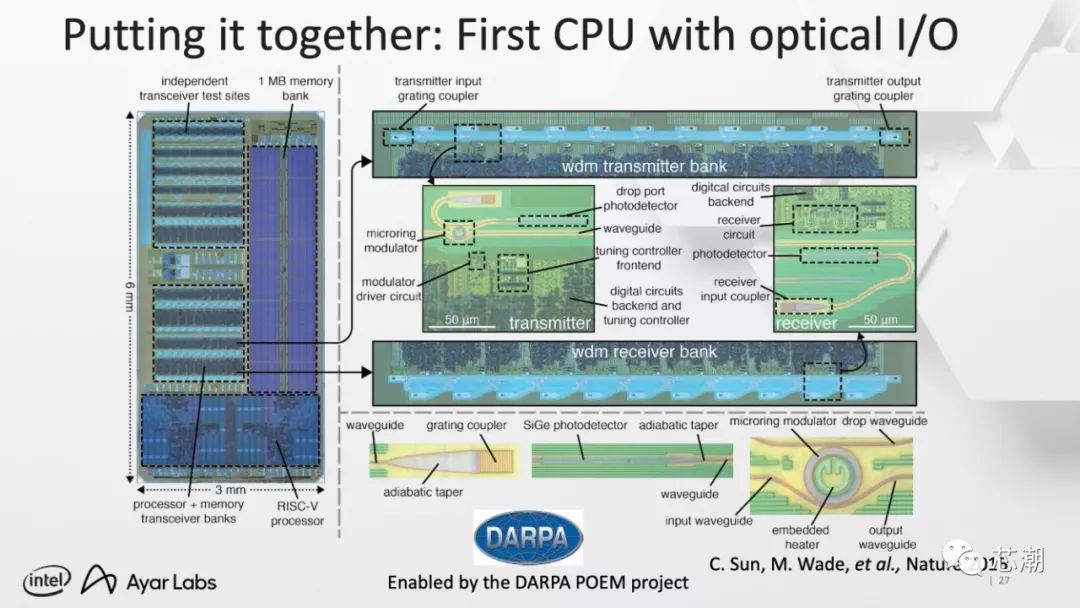

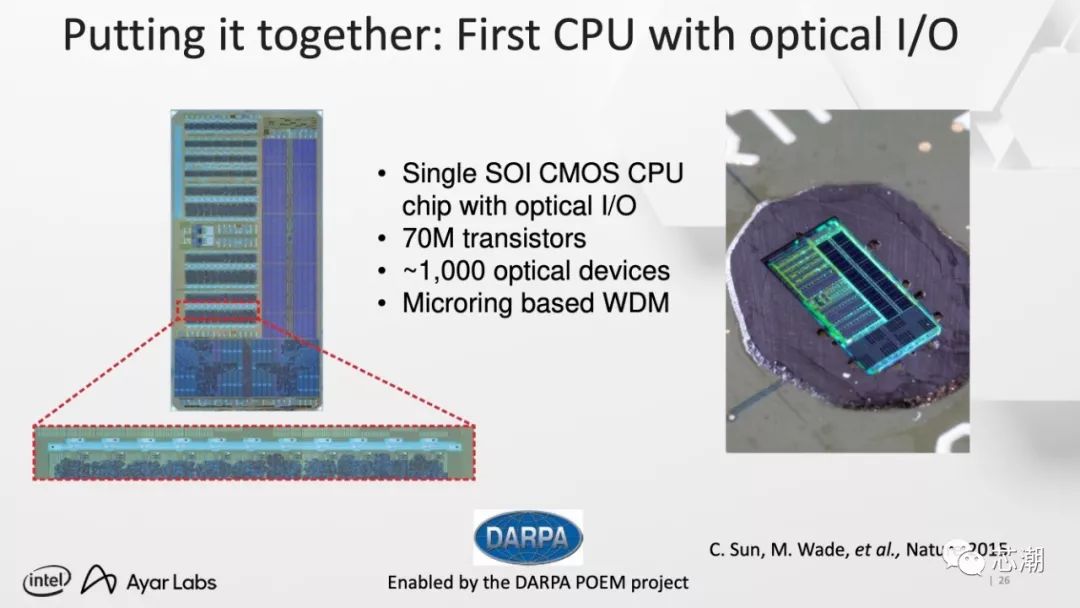

（3）技术演示

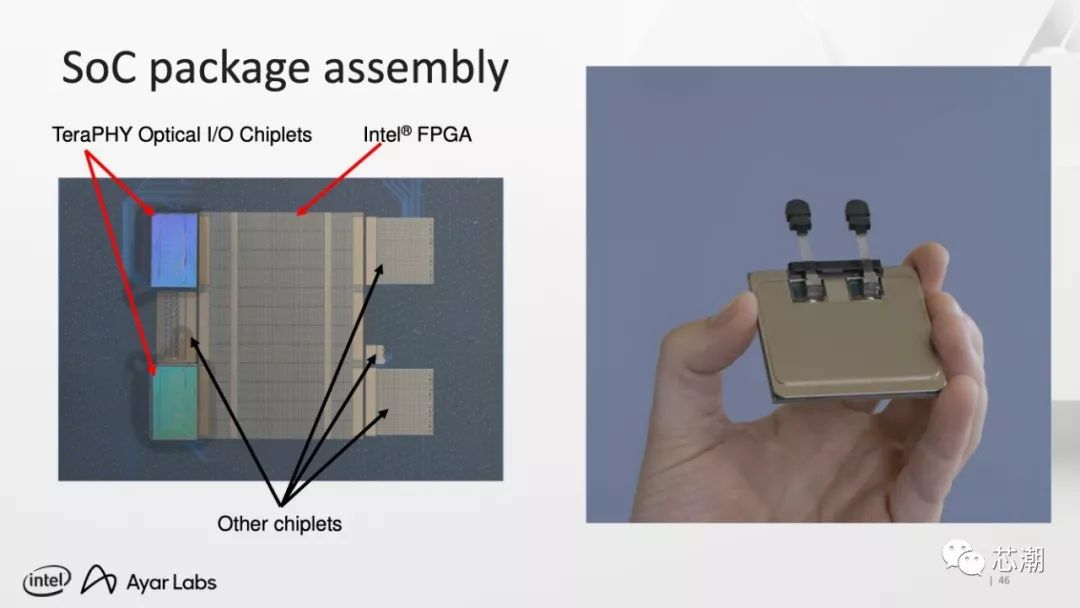

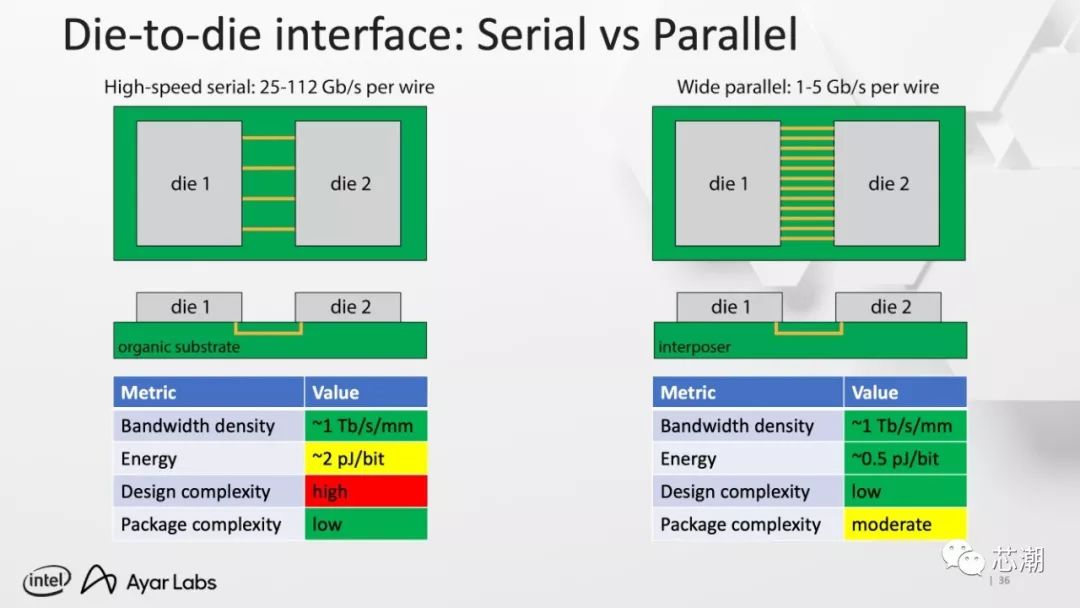

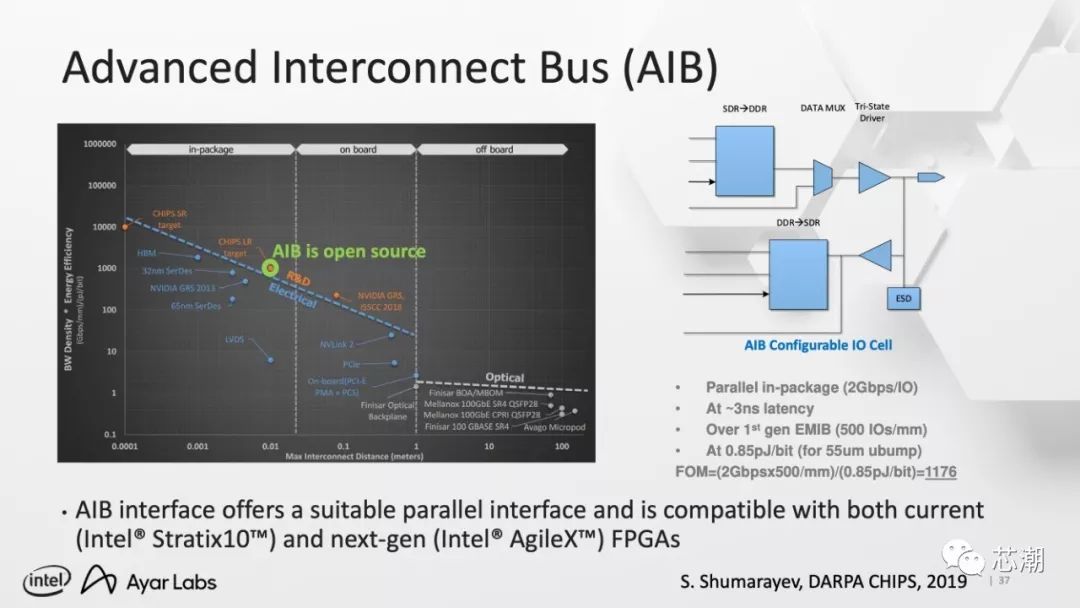

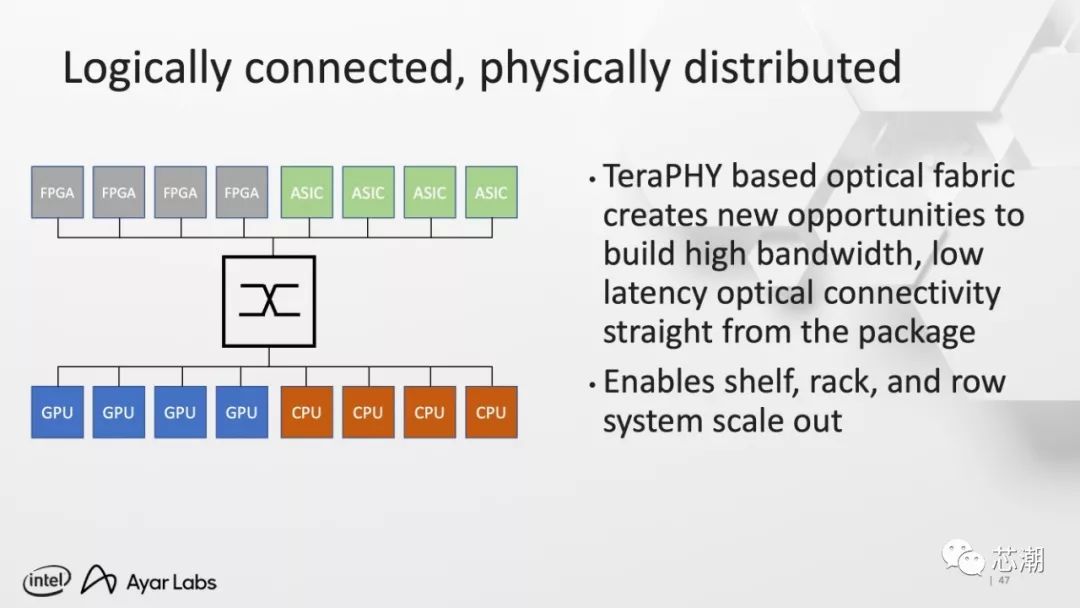

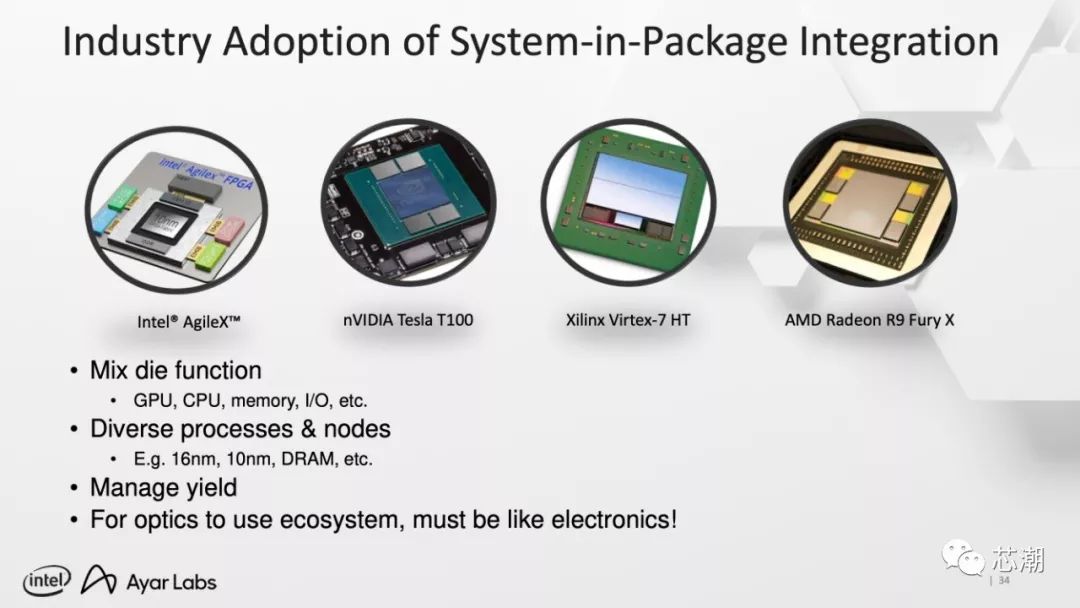

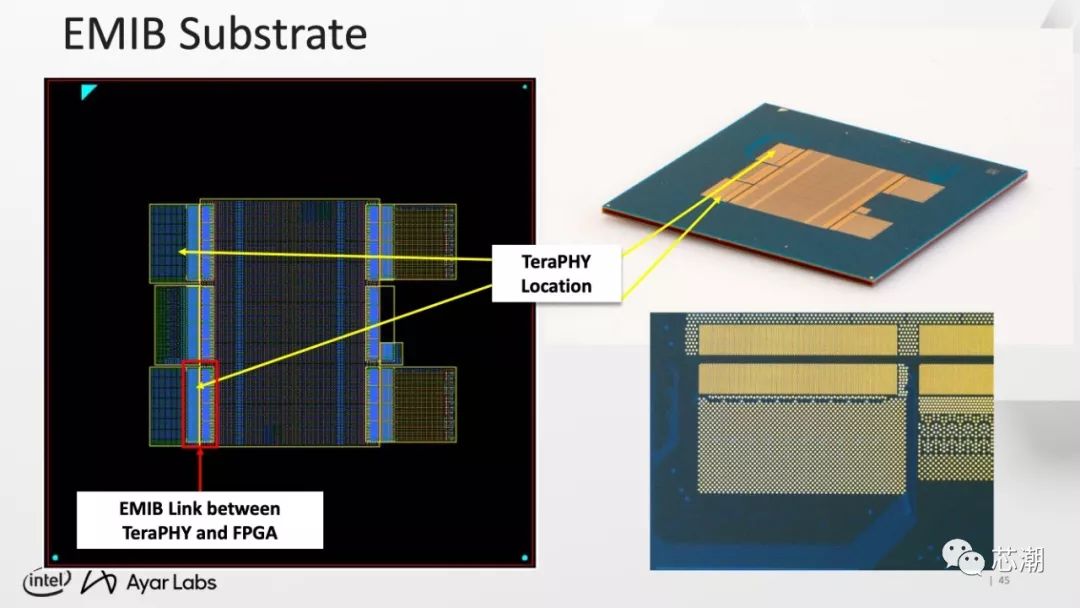

（4）利用小芯片（chiplet）生态系统

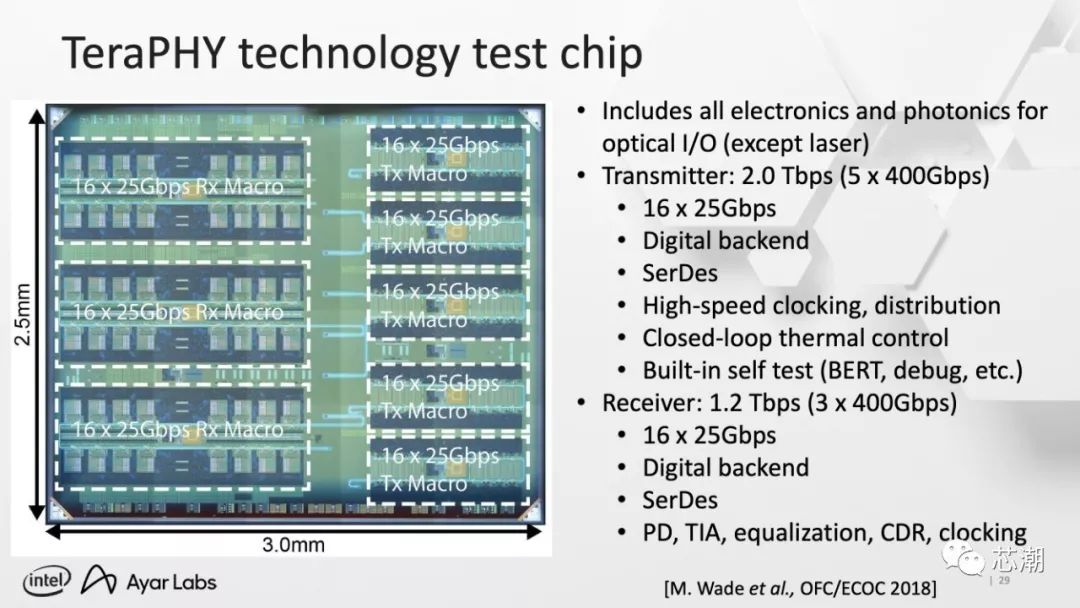

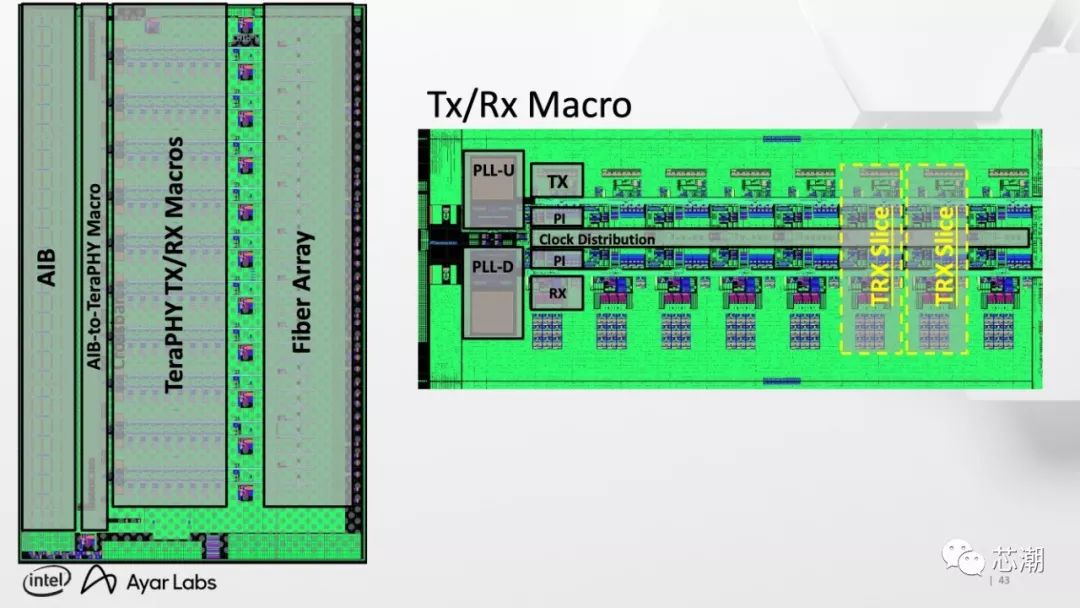

（5）TheraPY –千兆位光学PHY

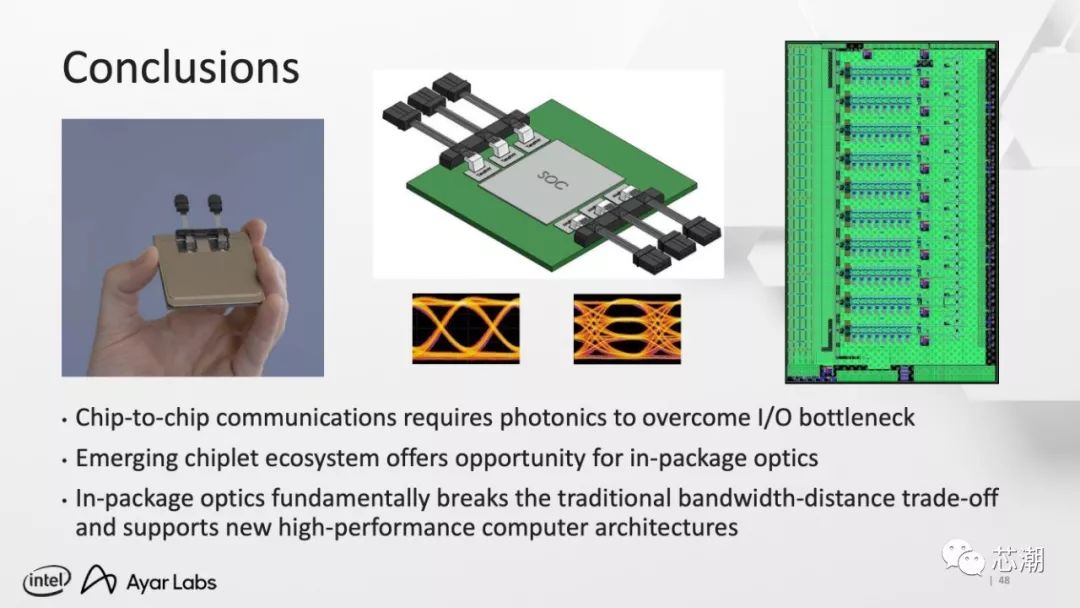

（6）展望与结论
