简单几步,就能让显卡恢复青春!华硕STRIX GTX 980 显卡 拆解清灰

一、前言

在收到一张二手显卡之后,有些操作几乎是必须的,就比如说清灰、更换散热硅脂等等,特别是我手里的这张华硕的GTX980显卡,显卡的质量没什么问题,但就是散热模块很长时间没有维护了,表现较差

今天就通过这张华硕的GTX980显卡,来讲讲如何拆解显卡、以及如何清理显卡的散热模块

二、华硕STRIX GTX 980 DC2OC显卡 事前准备

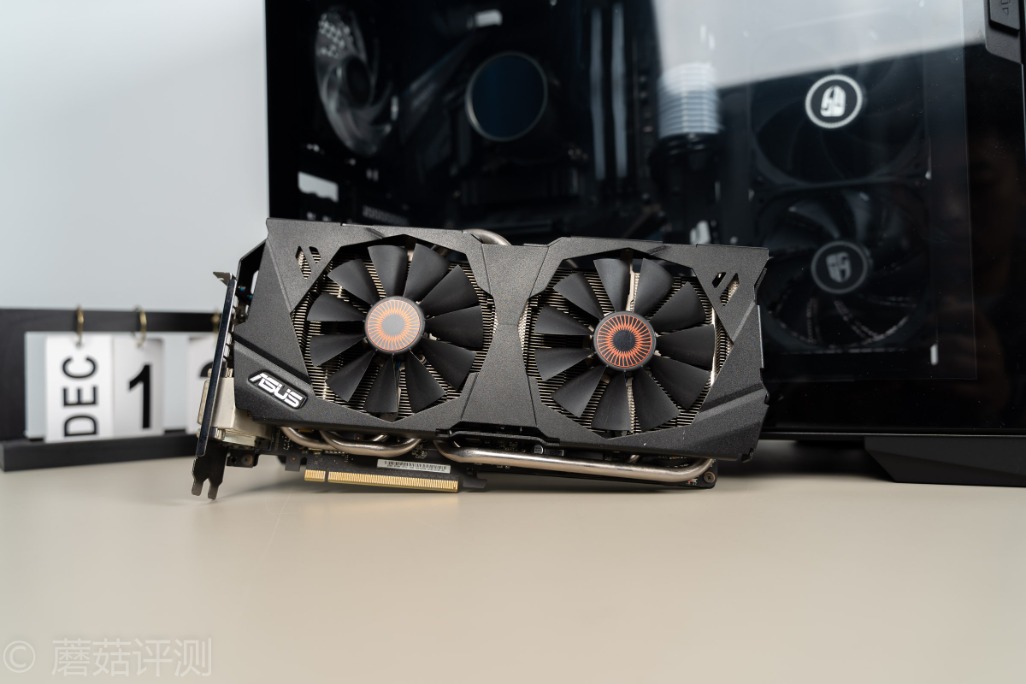

▼在拆解清灰之前,你需要准备一张显卡,而且是一张散热模块的性能衰减明显的显卡

▼就比如这张华硕的GTX980,简单的3Dmark的压力测试,核心温度就能去到80+℃,完全控制不了

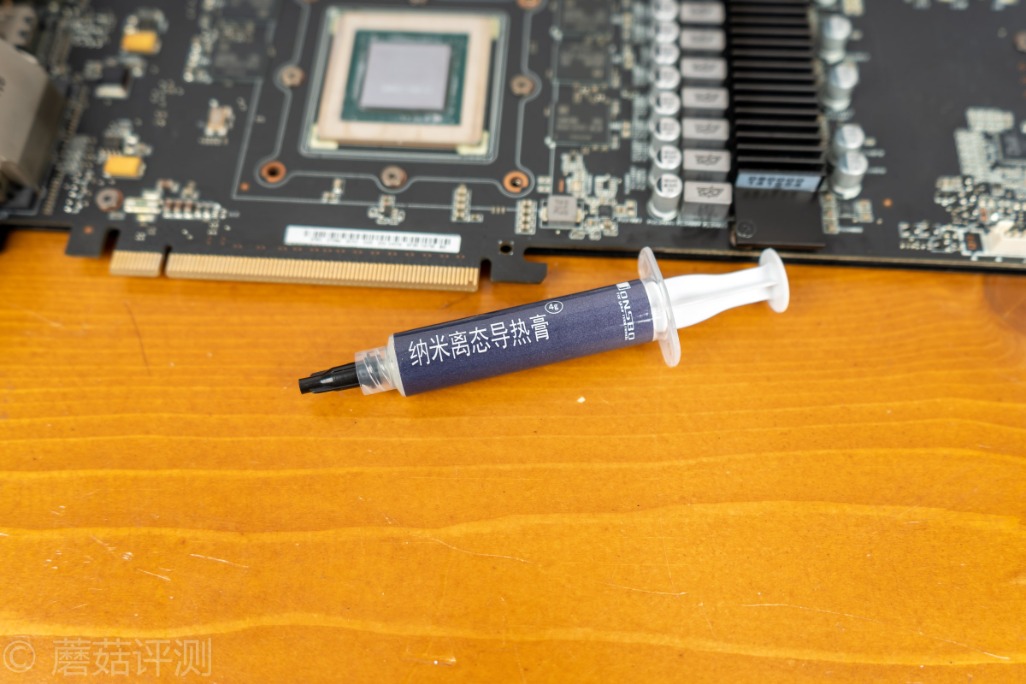

▼记得准备一管高端的硅脂,选那种寿命比较长的,对于普通用户来说,显卡核心的温度会远高于处理器核心的温度,并且是持续高温的那种。毕竟是臭打游戏的,处理器的负载一般不会超过50%

三、华硕STRIX GTX 980 DC2OC显卡 拆解

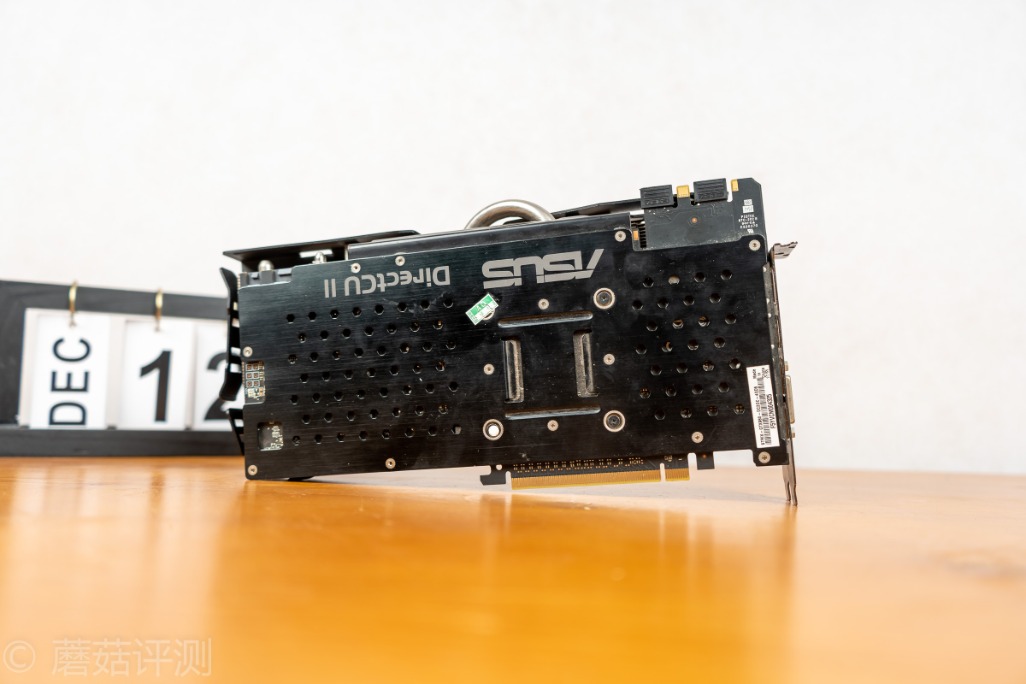

▼拆解之前先观察显卡,仔细看看显卡的背板、风扇罩、核心的背面等等,看看这款显卡的散热模块是如何固定的,由哪几颗螺丝固定的。当然,90%的显卡,散热模块仅仅只依靠显卡核心周围的四颗弹簧螺丝固定,就比如说这块显卡,就是这样

▼拆掉显卡核心背面的四颗露丝,显卡的散热模块部分就可以完整拆下,散热鳍片和风扇以及风扇罩会整合在一起

▼拆掉散热模块之后不要直接拿掉,其和显卡PCB之间还连接有一根显卡风扇的供电线

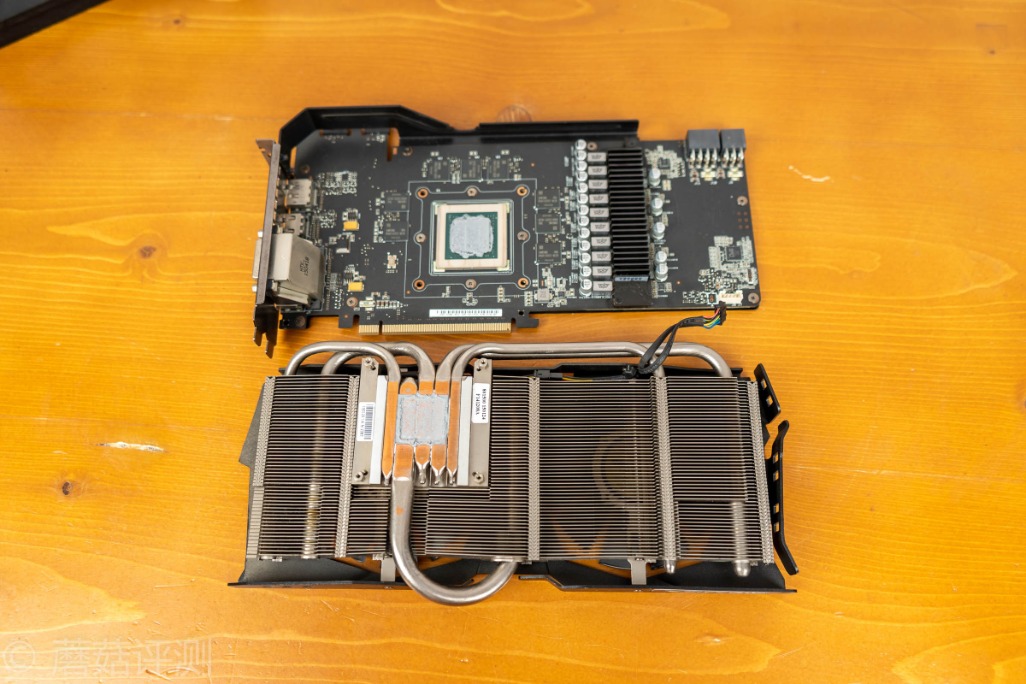

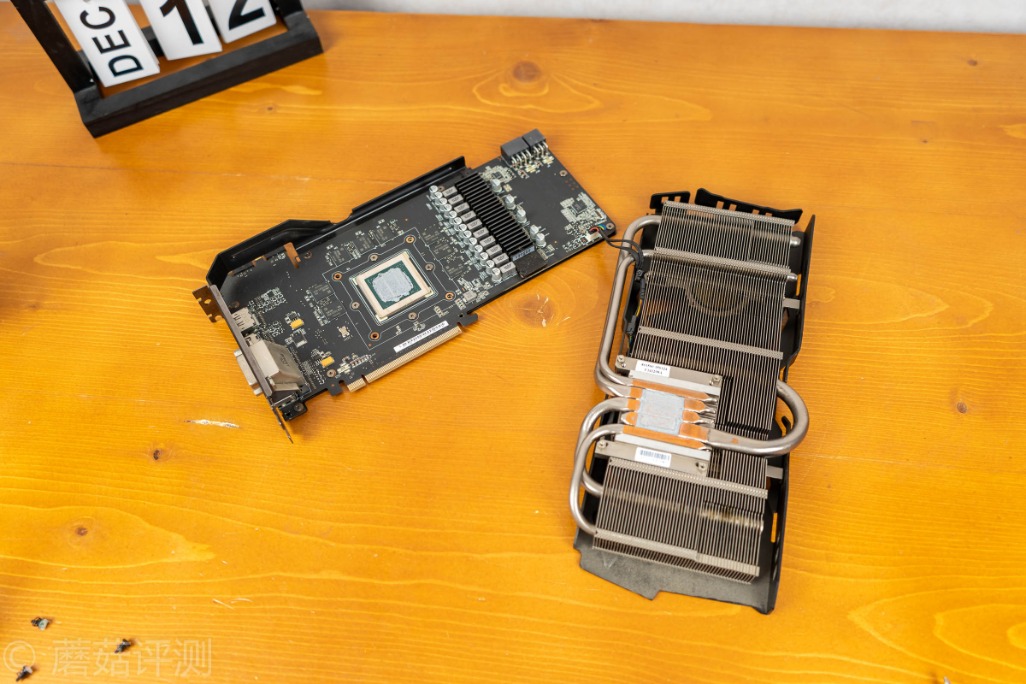

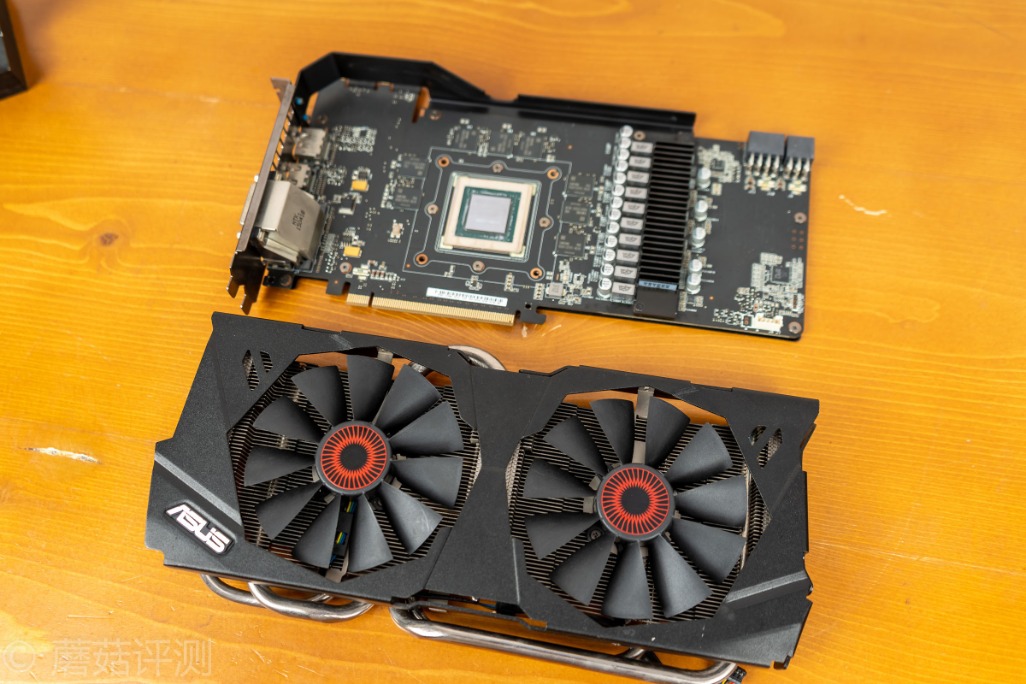

▼拆掉风扇供电线之后,显卡的散热模块就可以完全取下了

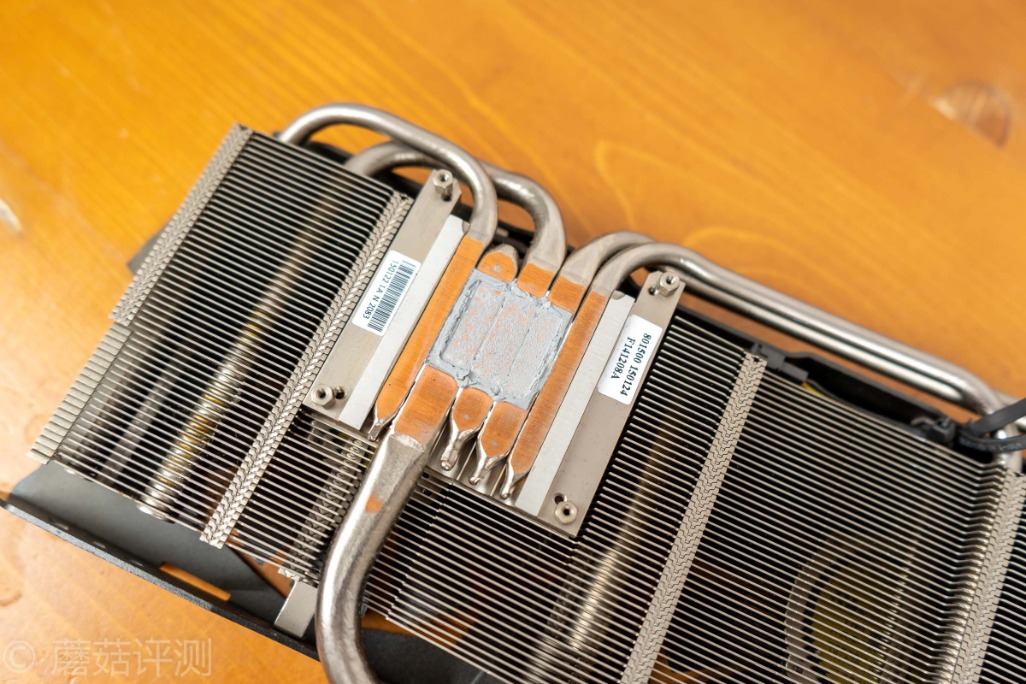

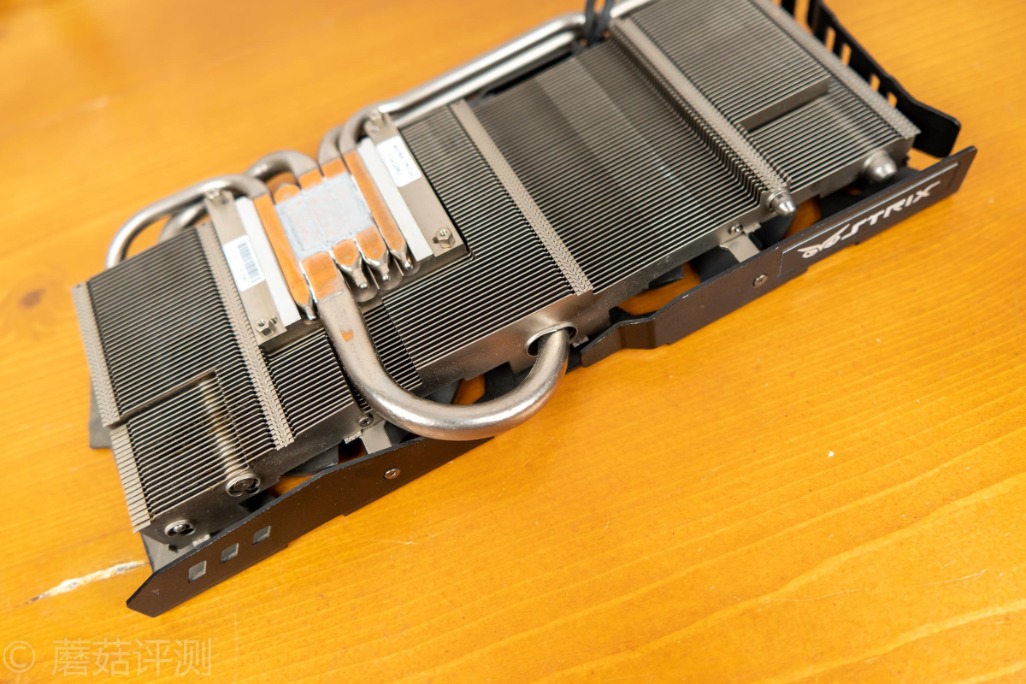

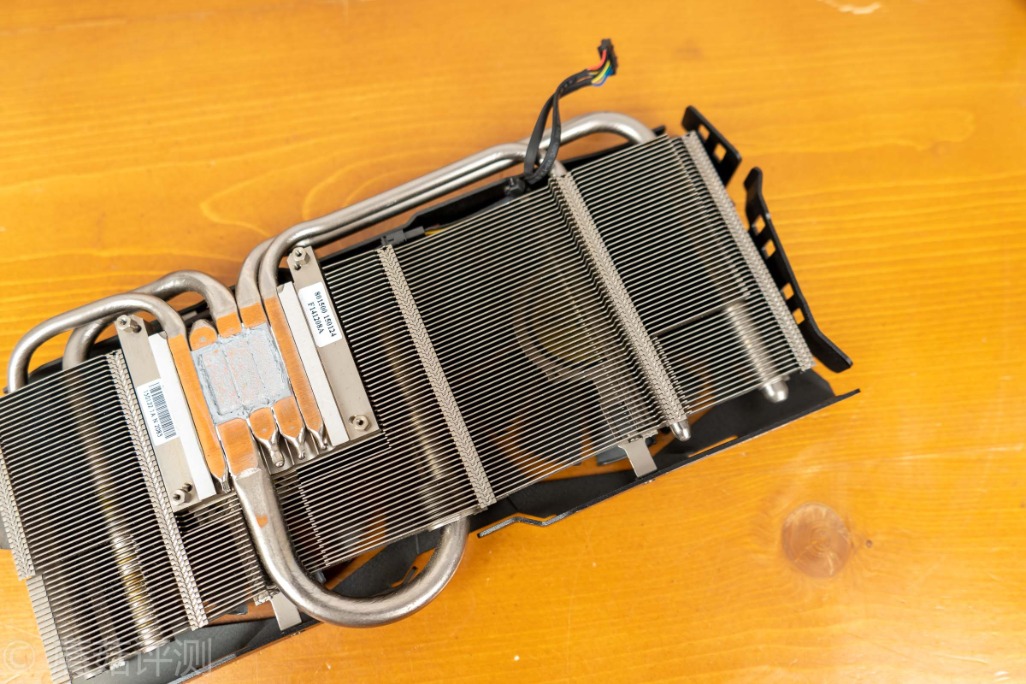

▼在显卡核心部分,这个散热模组使用了热管直触的设计,五根热管直接接触显卡的核心部分,快速带走其热量。另外,靠近看看,导热硅脂这里已经完全凝结了。这里说句题外话,因为显卡的核心的晶圆是裸露的,一般情况下散热的散热磨具的扣力都不会太足,防止压坏核心芯片,因此在涂硅脂的时候要尽量多涂一点,确保完全覆盖、填满缝隙,不要像涂CPU硅脂那样薄薄一层

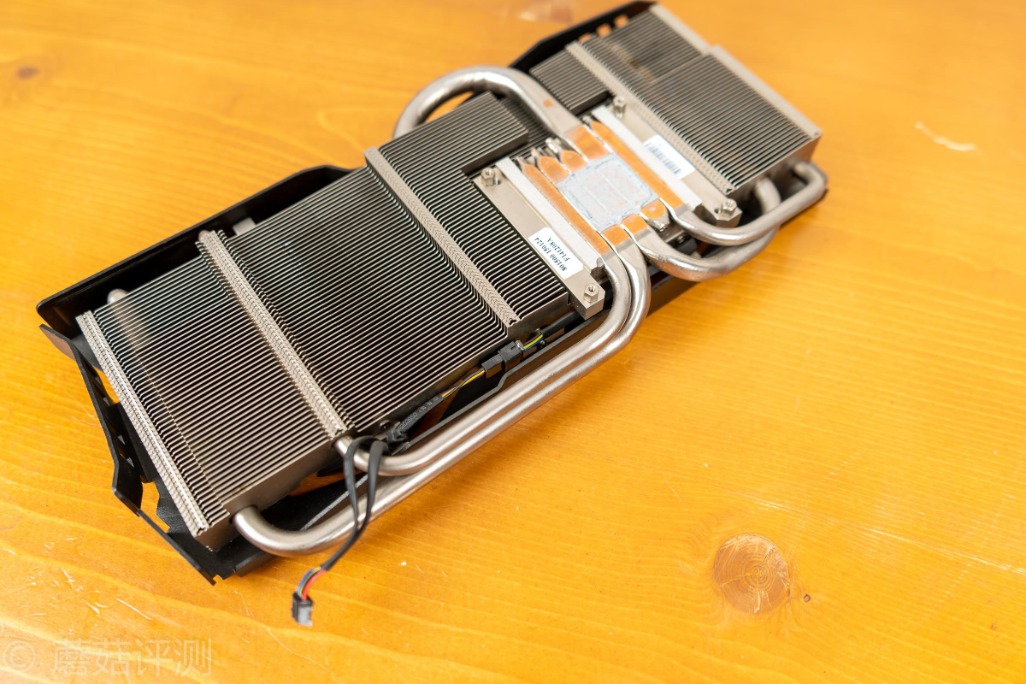

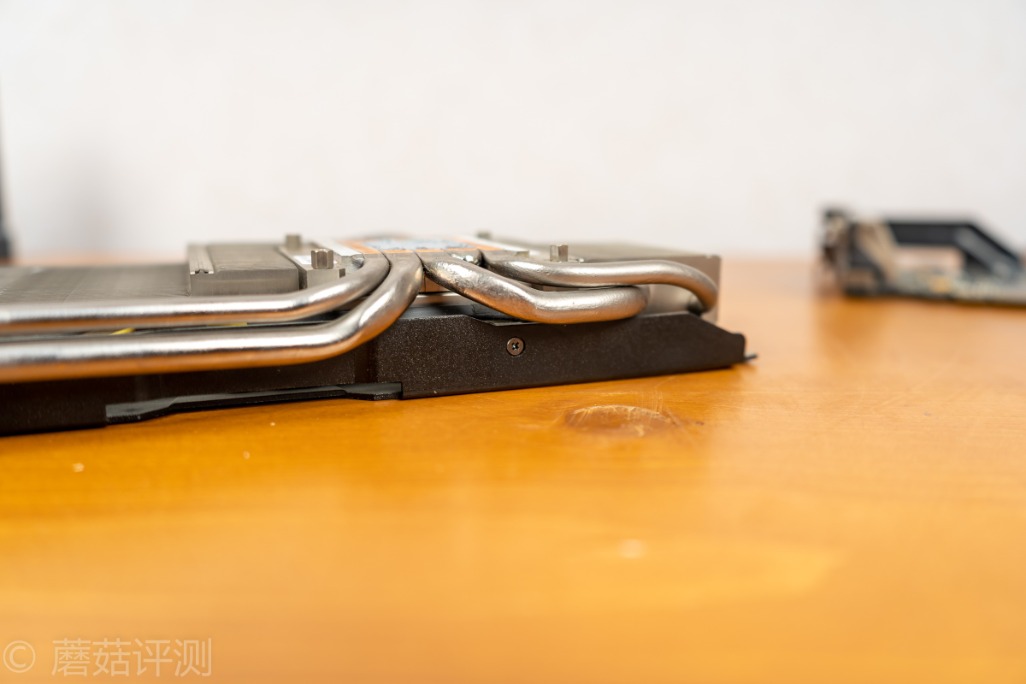

▼仔细看这五根热管的走向,依次穿进散热鳍片,将其中的热量传导给散热鳍片

▼一侧有四根热管,两根走左边,两根走右边

▼另一侧只有一根热管,但是这跟热管超级粗

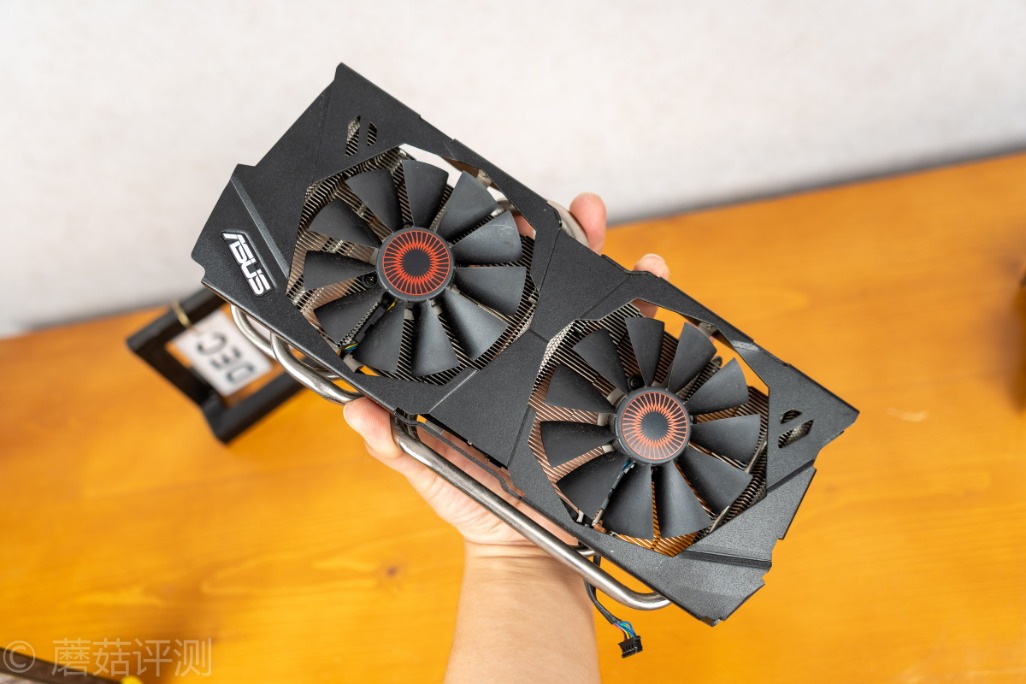

▼这套散热模组的重量很足,除了五根热管和大面积的散热鳍片之外,散热模组的风扇罩部分也使用了金属材质,拿在手里沉甸甸的

▼风扇罩的侧面有固定螺丝,将风扇罩和散热鳍片固定在一起

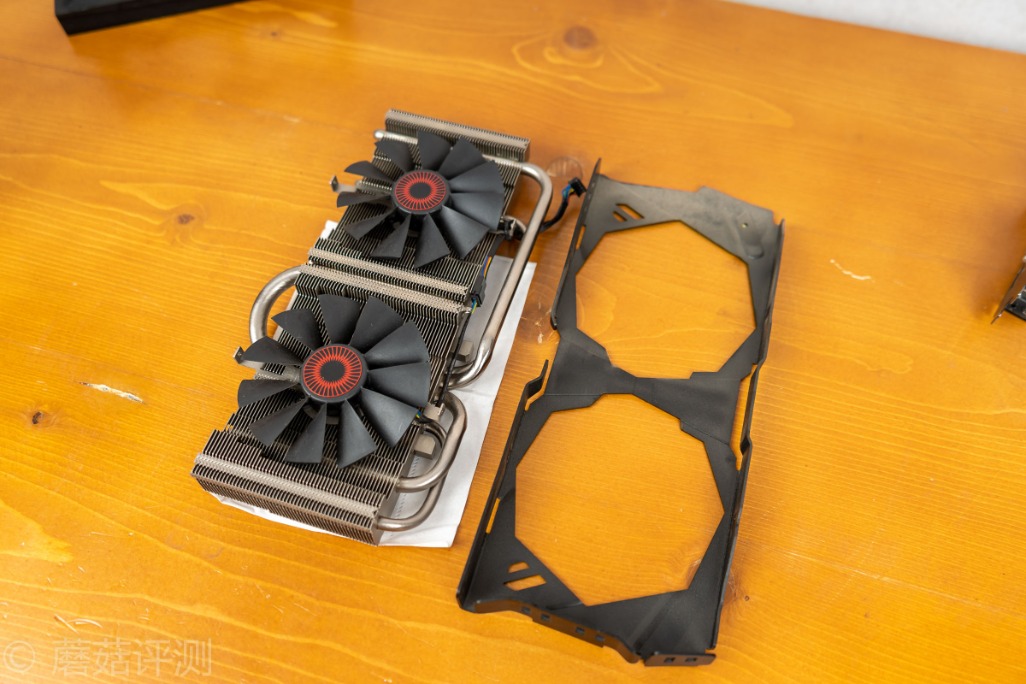

▼拧掉所有的螺丝之后就可以拆掉风扇罩

▼散热风扇也是通过螺丝固定在散热鳍片上的,拧掉螺丝也可以将风扇拆掉

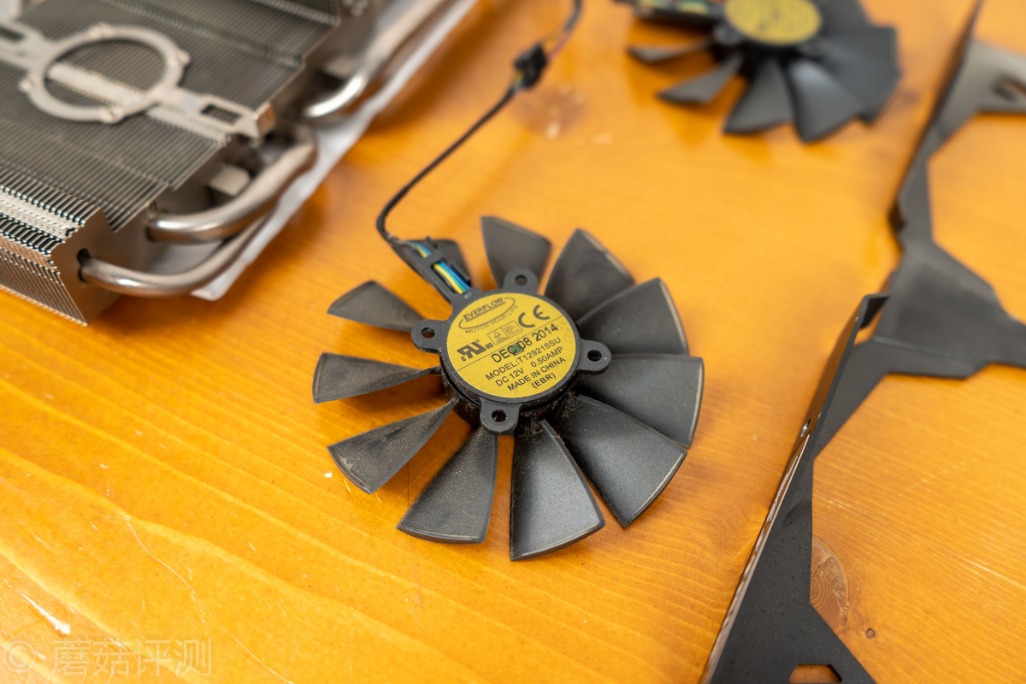

▼靠近看看风扇细节,台湾everflow的产品,这把风扇额定输入12V 0.5A,很暴力的一把风扇,最高转速应该可以去到很高,这也是之前噪音大的原因。另外,风扇的标签下面有EBR的字样,意思是其轴承是油封轴承,免维护的,寿命和噪音表现都非常不错

▼两把风扇的供电部分由一个插座供电,但是其插座是五针的,意思是两把风扇并不是完全的并联,应该可以单独启动控制,这也是之前拍照的时候一个风扇转、另一个风扇不转的原因

▼拆完了风扇罩,接着来拆拆看显卡的PCB部分

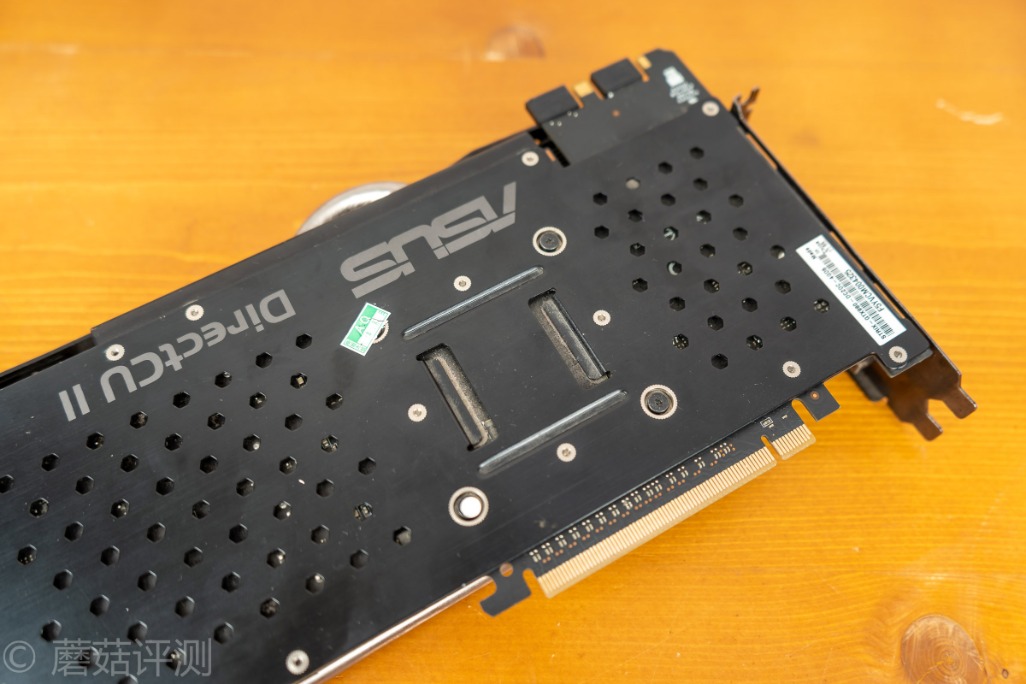

▼拧掉PCB上的所有固定螺丝,显卡的PCB部分就可以和金属背板分离了

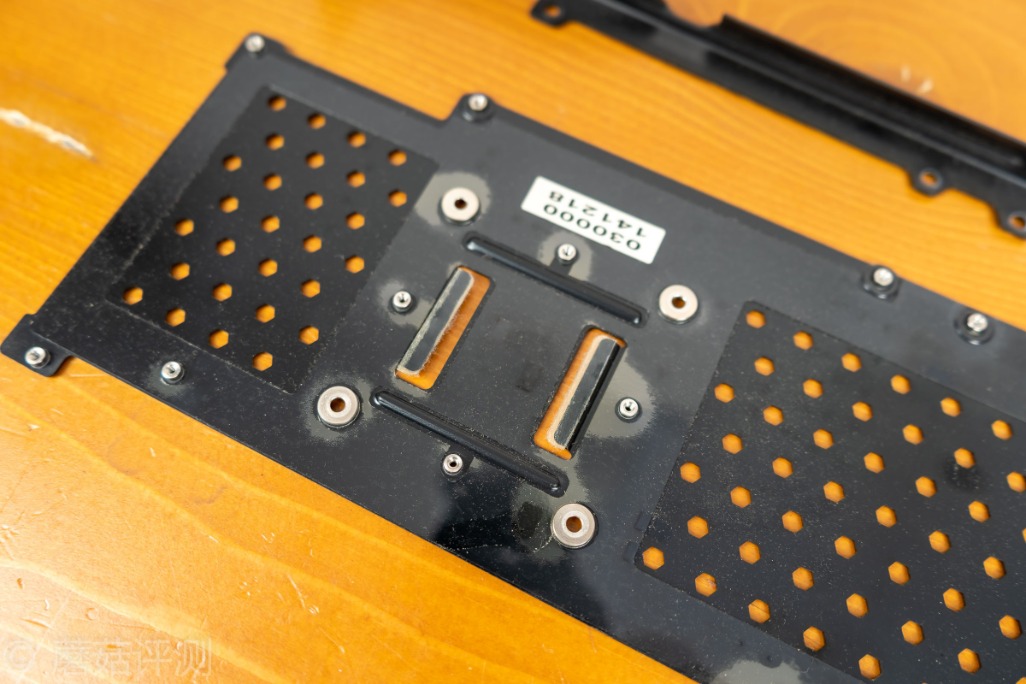

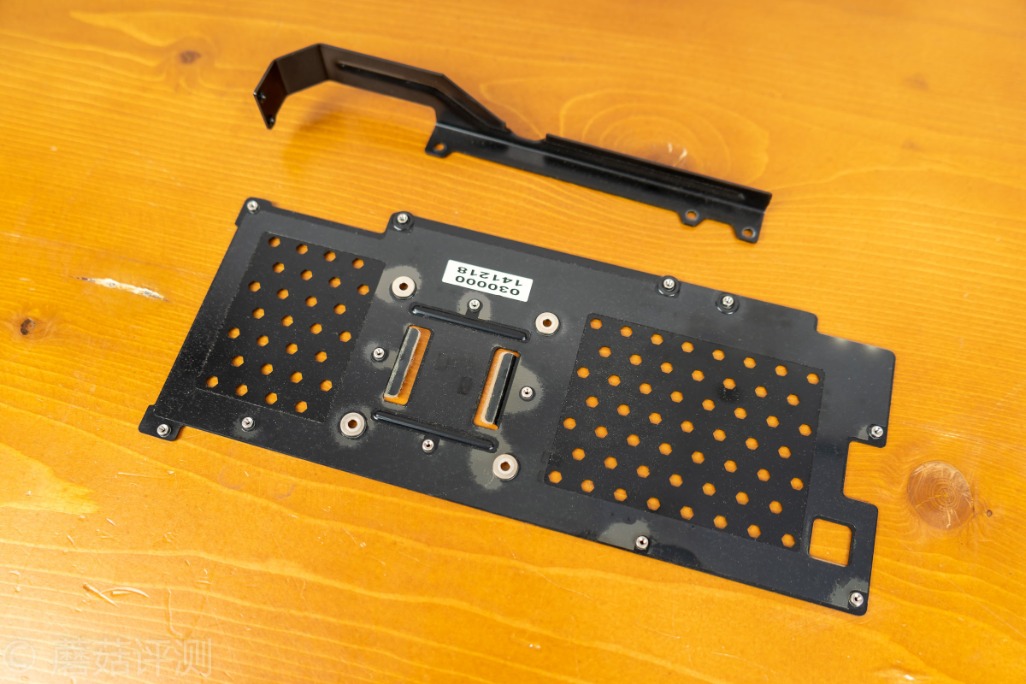

▼金属背板分成两个部分,一个是背面的金属背板,另一个是越肩的部分,越肩的部分主要保护PCB的上沿

▼靠近看看,在金属背板的背面部分,均覆盖有透明的绝缘塑料,防止短路

▼接着继续拆,PCB上还有一块铝制的被动散热,一起拆掉

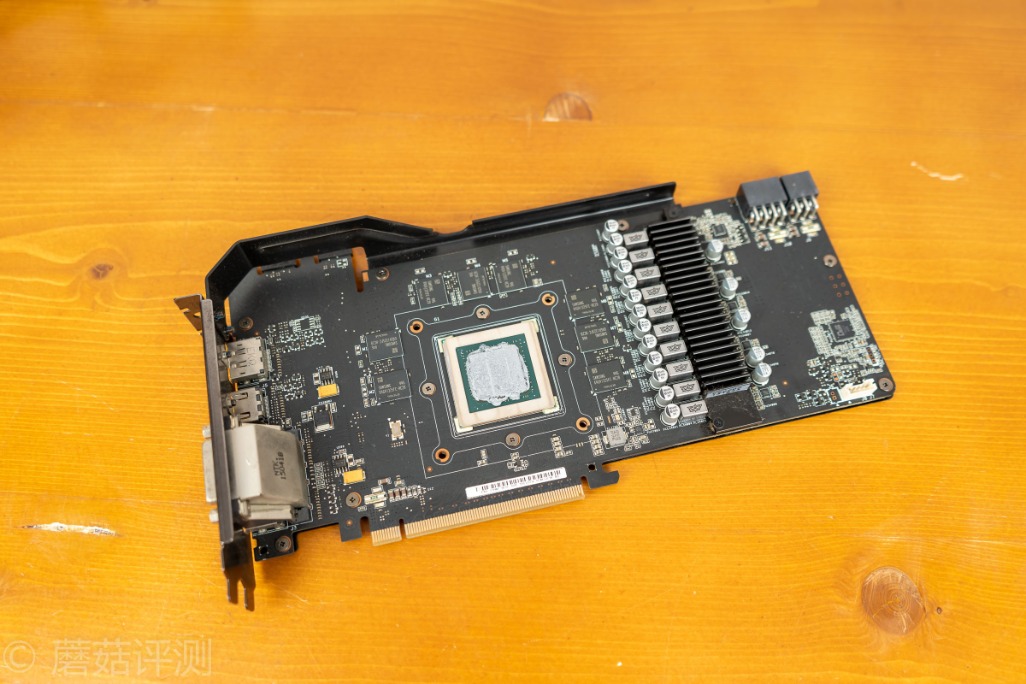

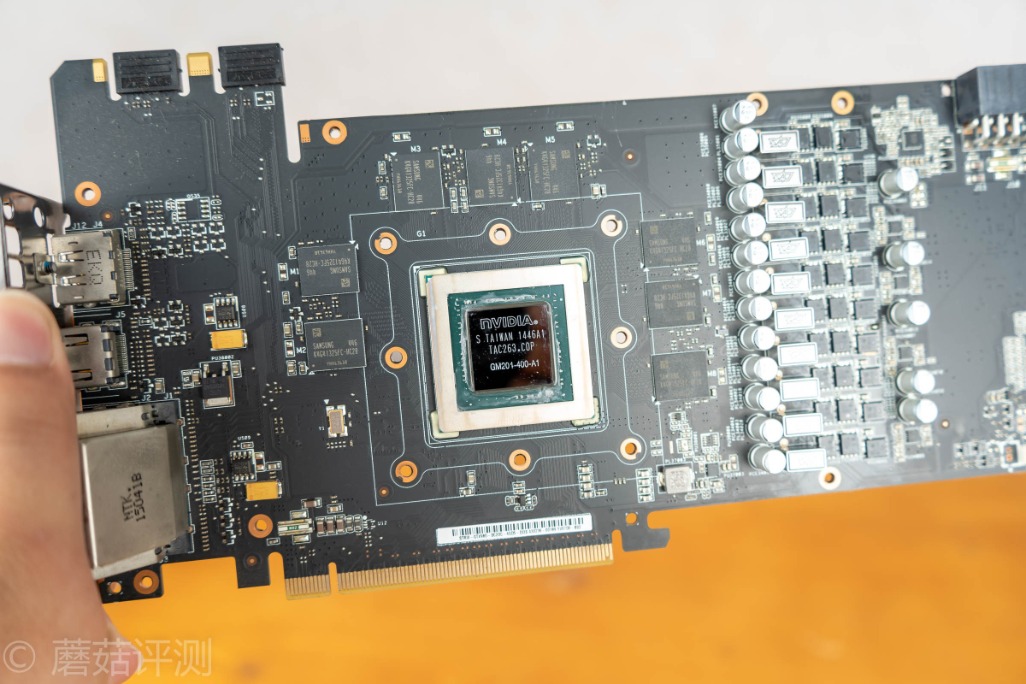

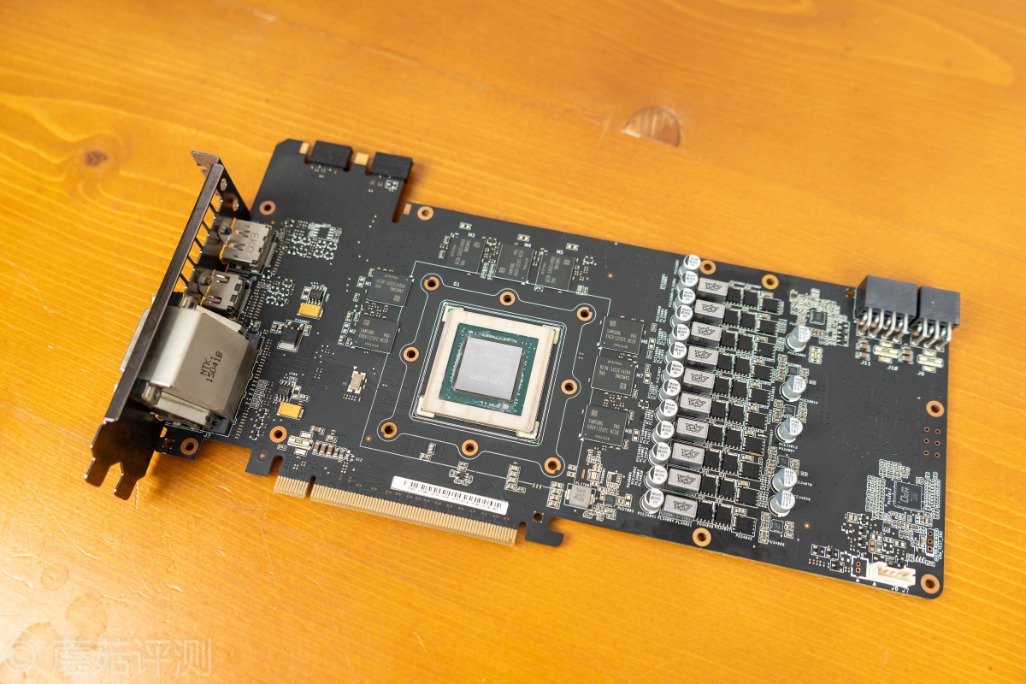

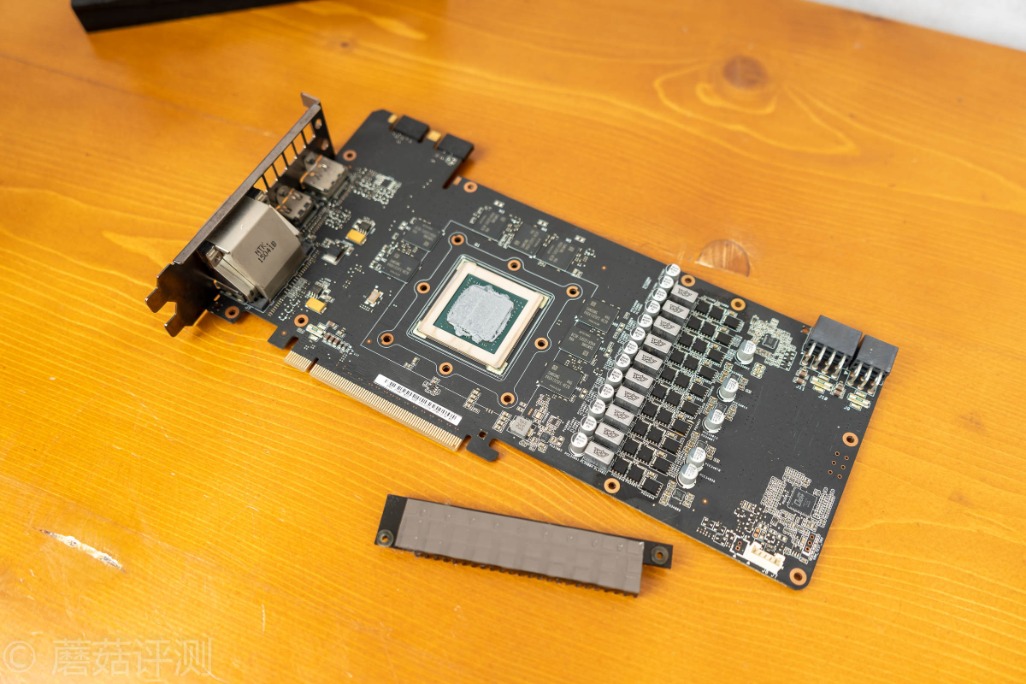

▼然后,完整的显卡PCB就完全展露出来了

四、华硕STRIX GTX 980 DC2OC显卡 用料&供电分析

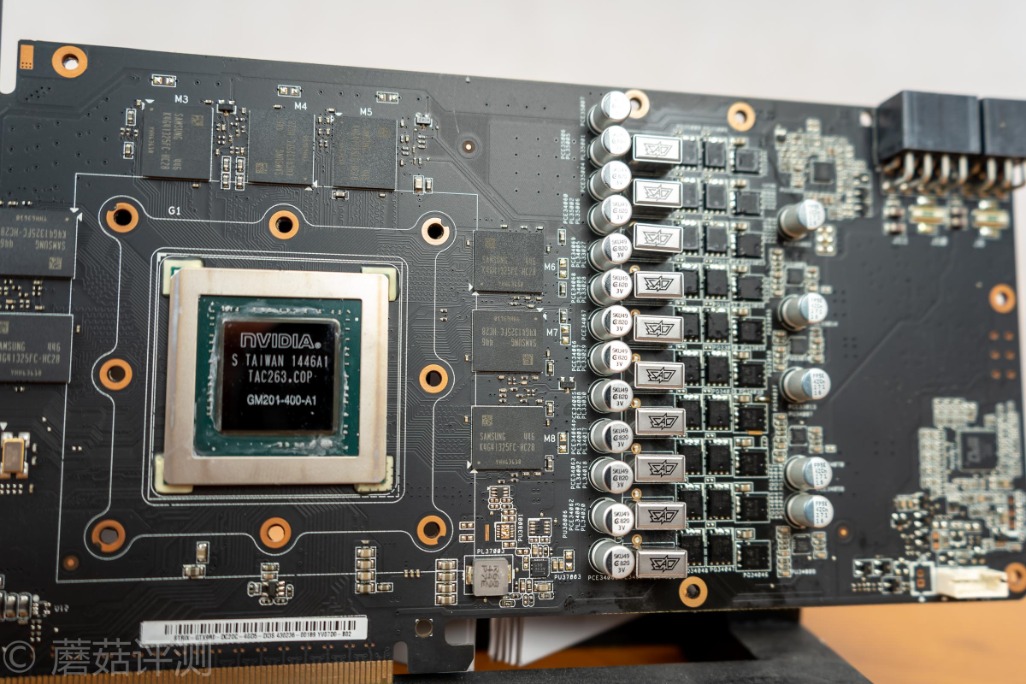

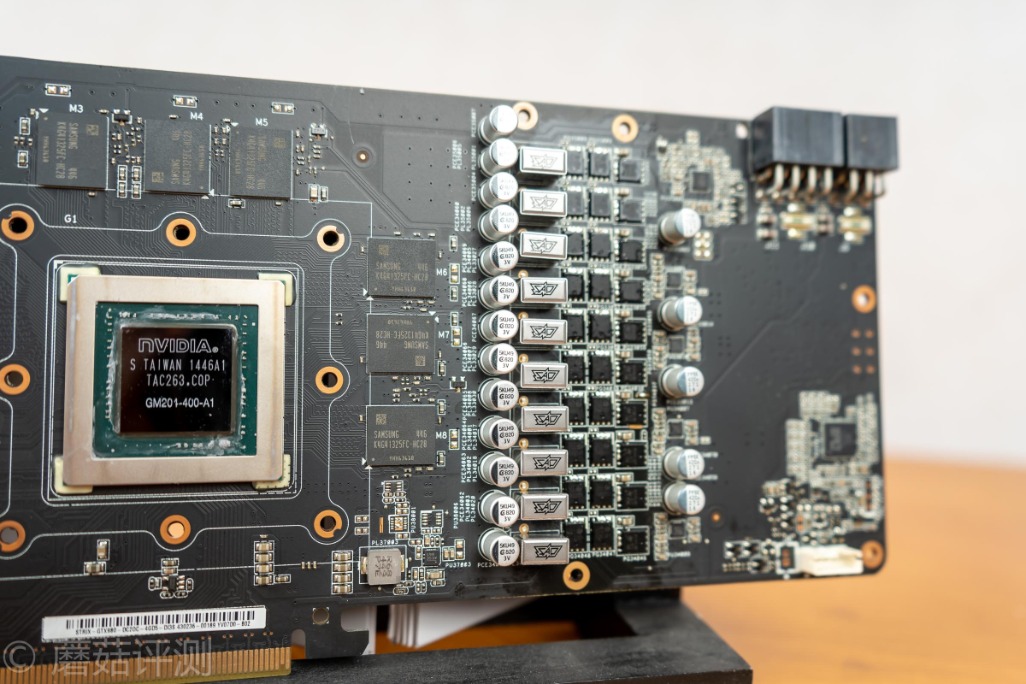

▼这是一块GTX980显卡,核心自然就是GM201-400-A1,旁边是8颗显存颗粒

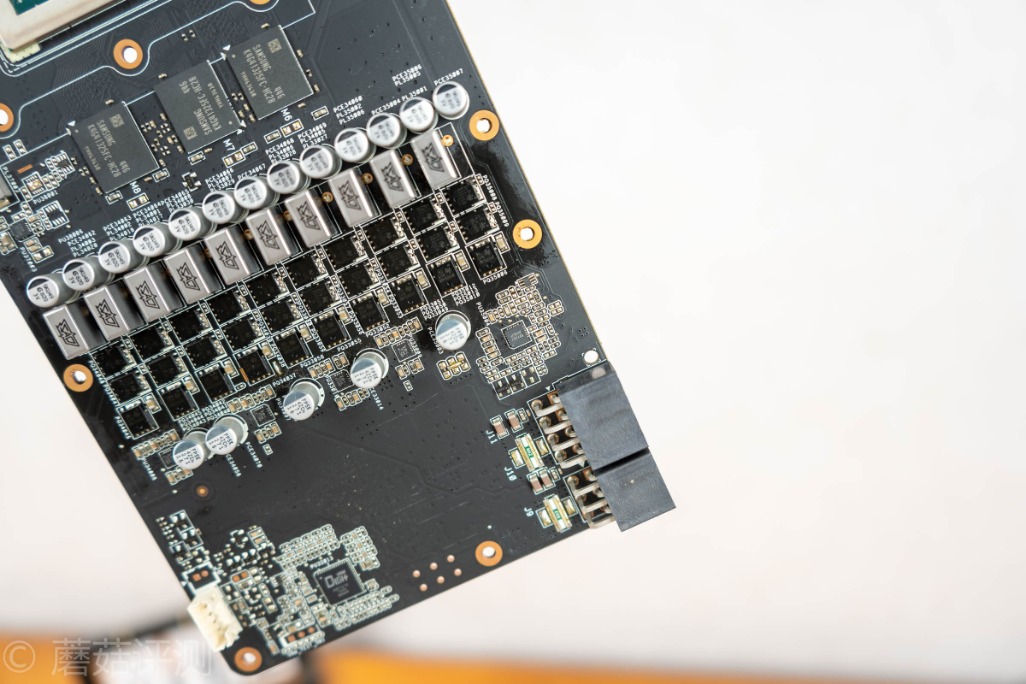

▼供电部分,供电这里这款显卡是8+6Pin的设计,供电接口后面有两颗绿色的R002电阻,这应该是两颗采样电阻,用于检测供电电流

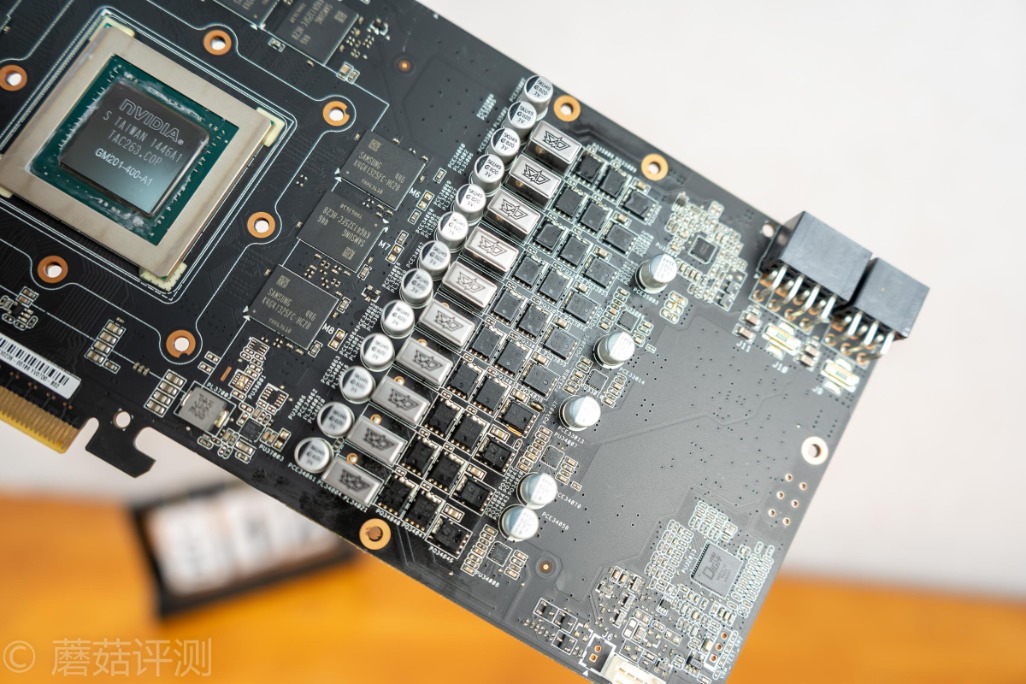

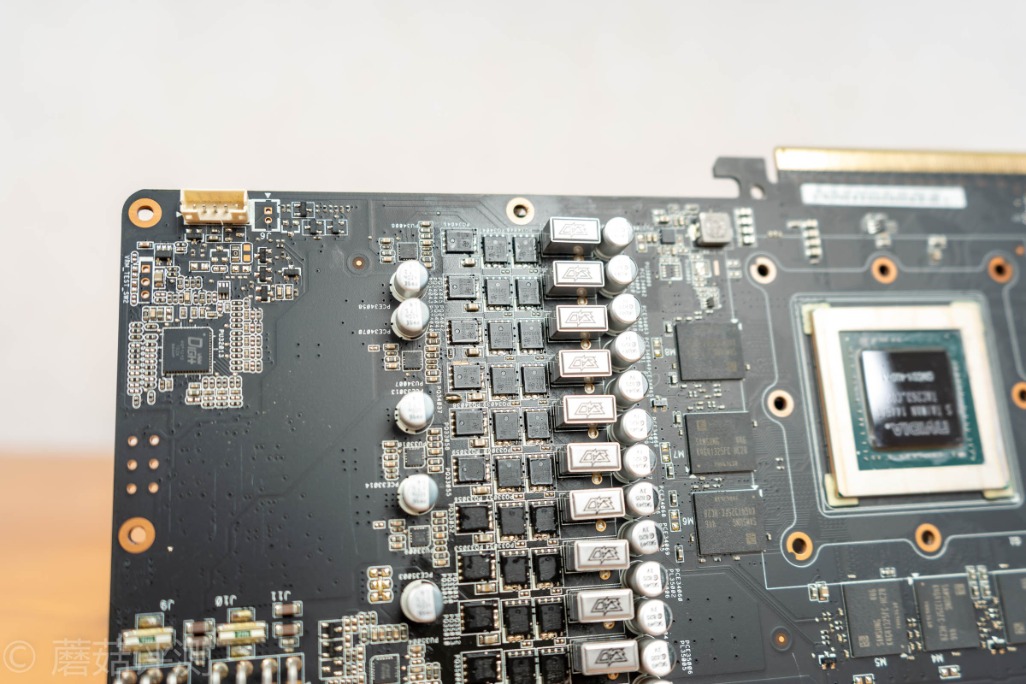

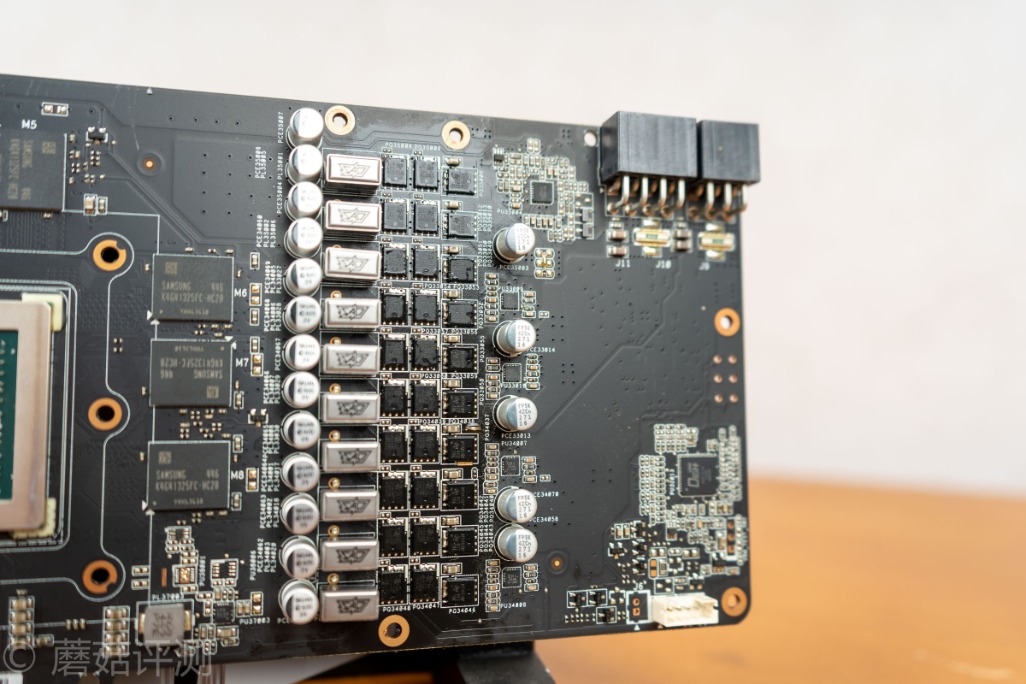

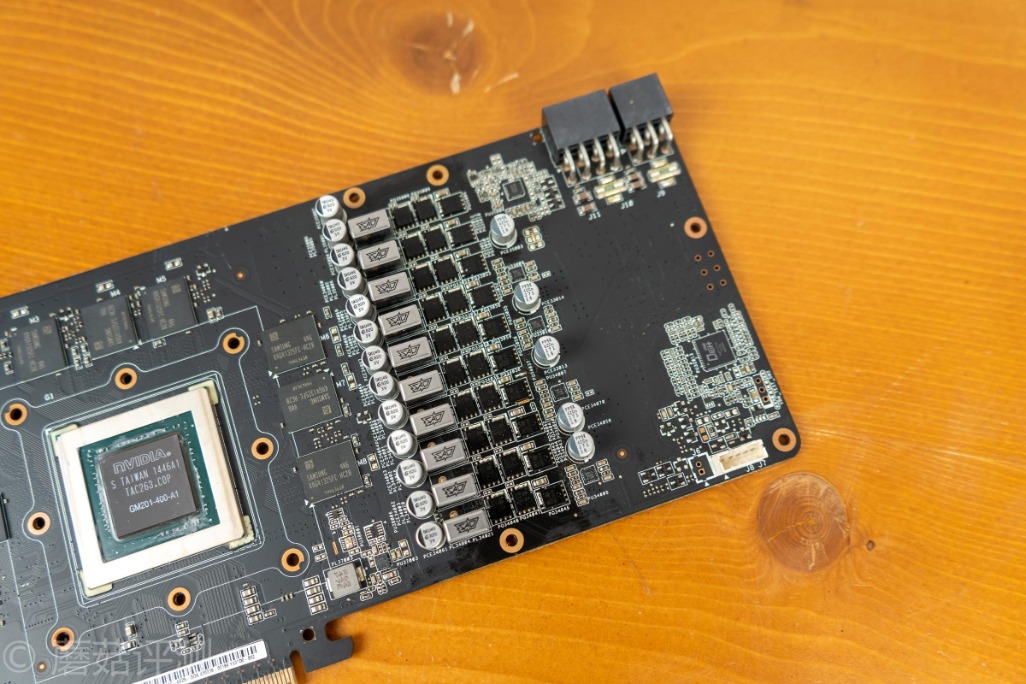

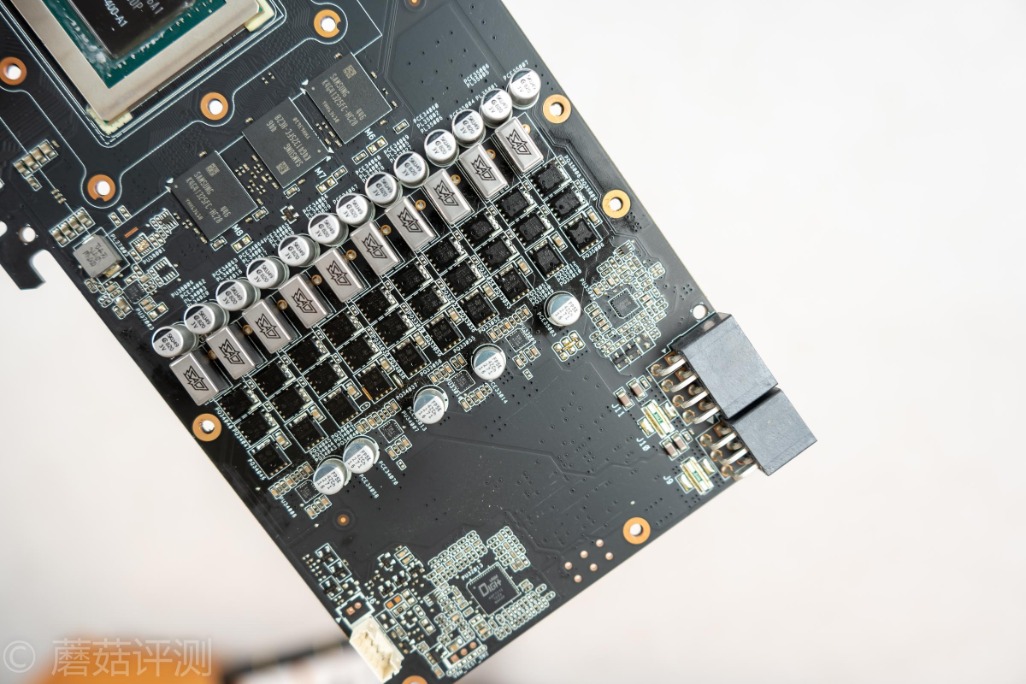

▼然后旁边是超级豪华的10相供电,供电的MOS管、电感、电容都非常整齐,看起来很漂亮

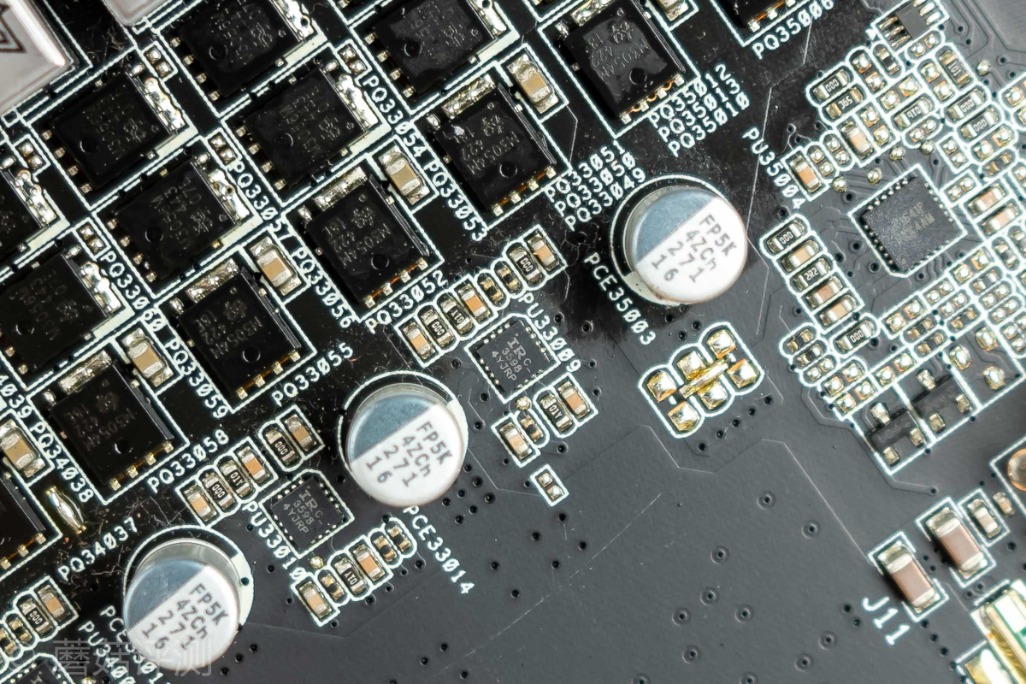

▼在显卡PCB板的一角,有一颗PWM控制芯片

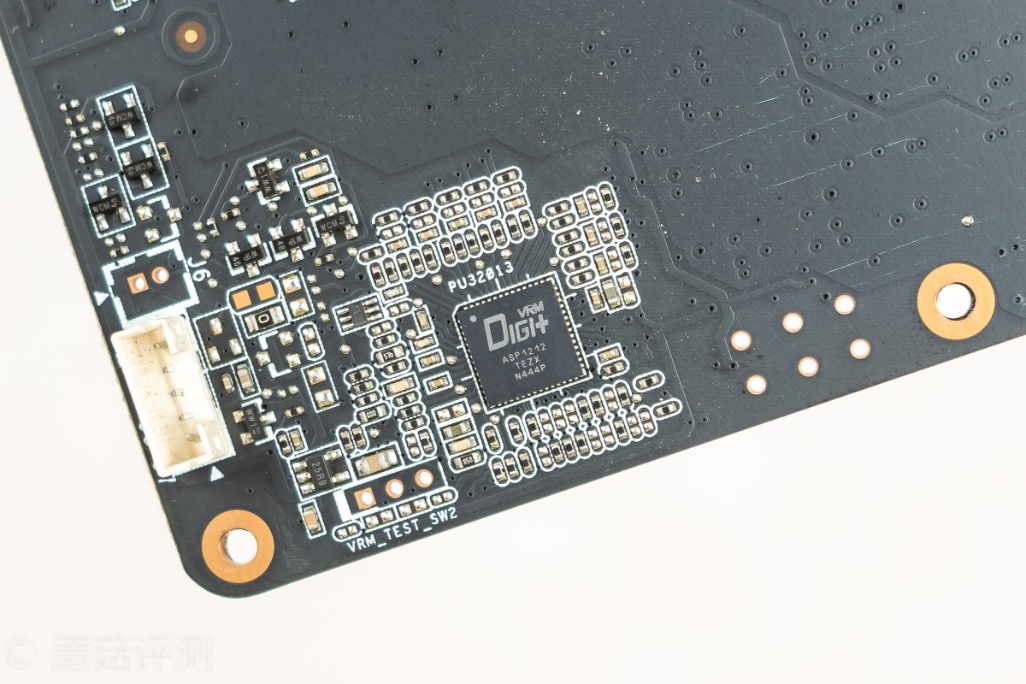

▼这颗PWM控制芯片丝印DIGI+ ASP1212,这应该是华硕自己打得标,这里查不到相关的信息,根据PCB上供电模组分析,个人猜测,这颗PWM控制器可以输出4相控制信号,主要用于显卡的核心供电部分

▼因为,这里供电相数总共有10相,MOS管、电感有10组,在MOS管的上端,可以看到四个倍相器,所以,这里核心部分有8相供电,具体为4+4的倍相设计,显存部分有两相供电,这两相供电由一个单独的PWM控制器来控制

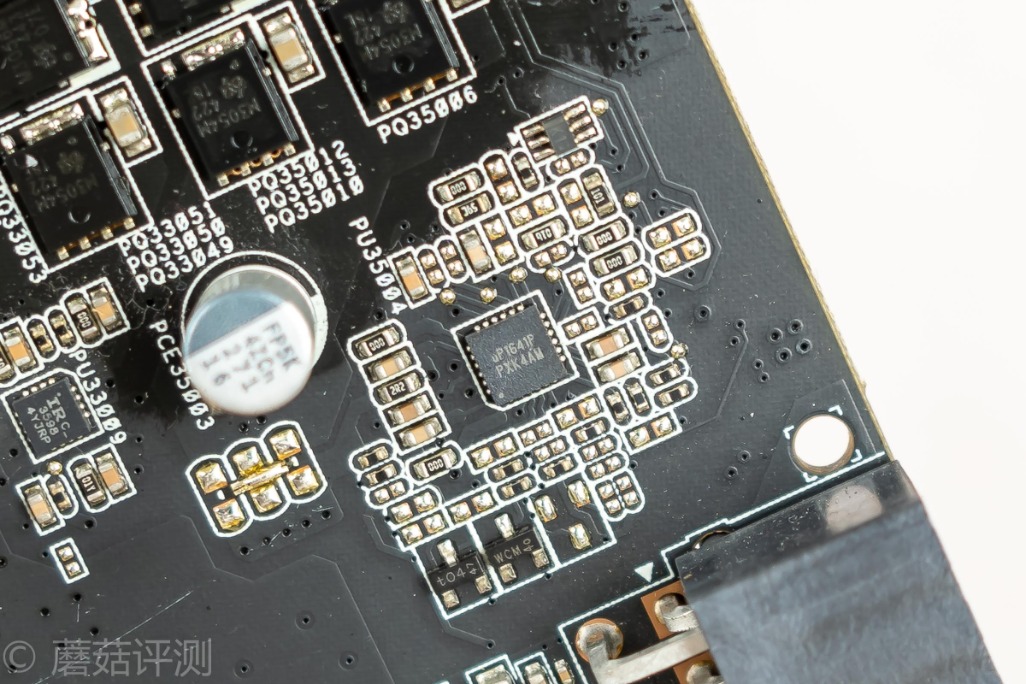

▼就是这颗PWM控制器,这颗控制器丝印up1641P,单独控制两相供电,用于显存部分

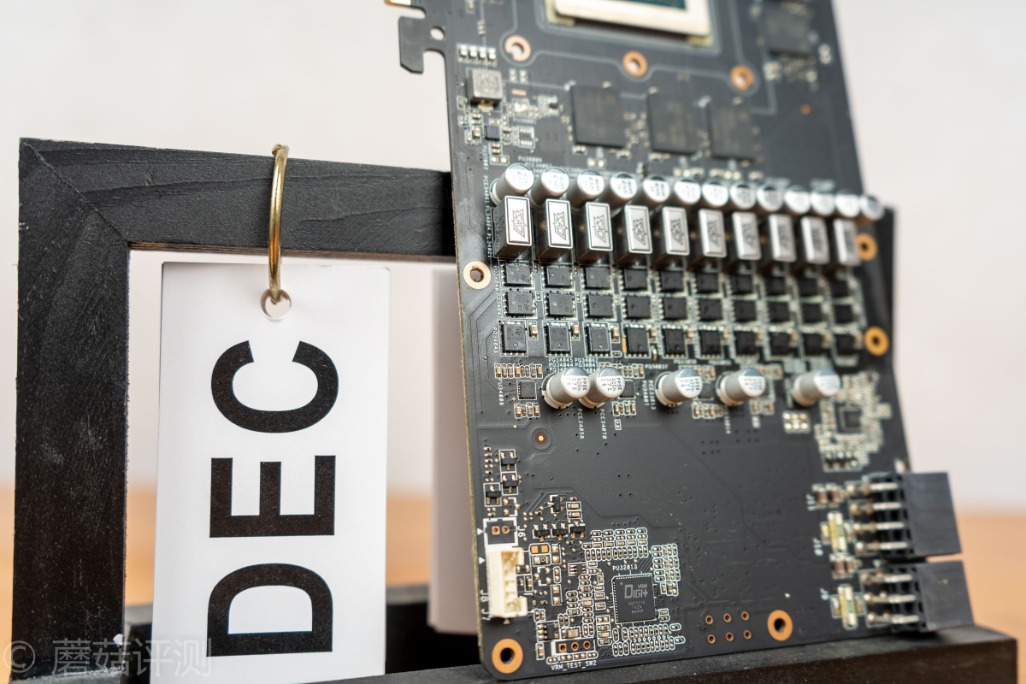

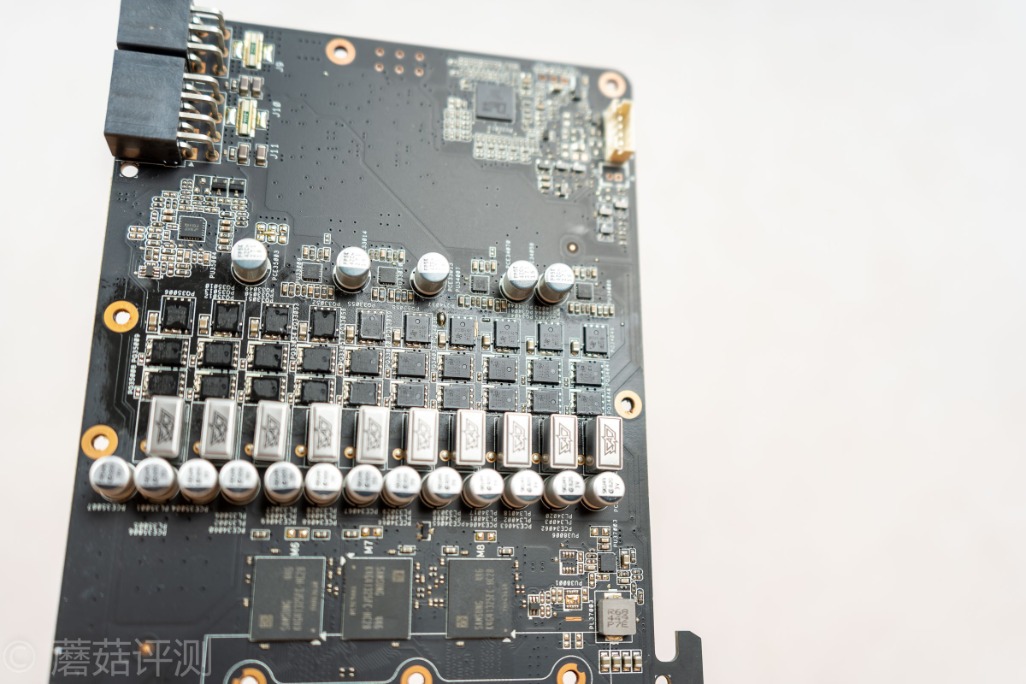

▼下面的8相供电,每两相中间分别有一个倍相器

▼倍相器丝印IR3598,这个倍相器有点意思的,貌似集成两组Driver,可以直接驱动两组MOS

▼然后MOS管部分就是普通的MOS管,那个时候还不是太流行DrMOS

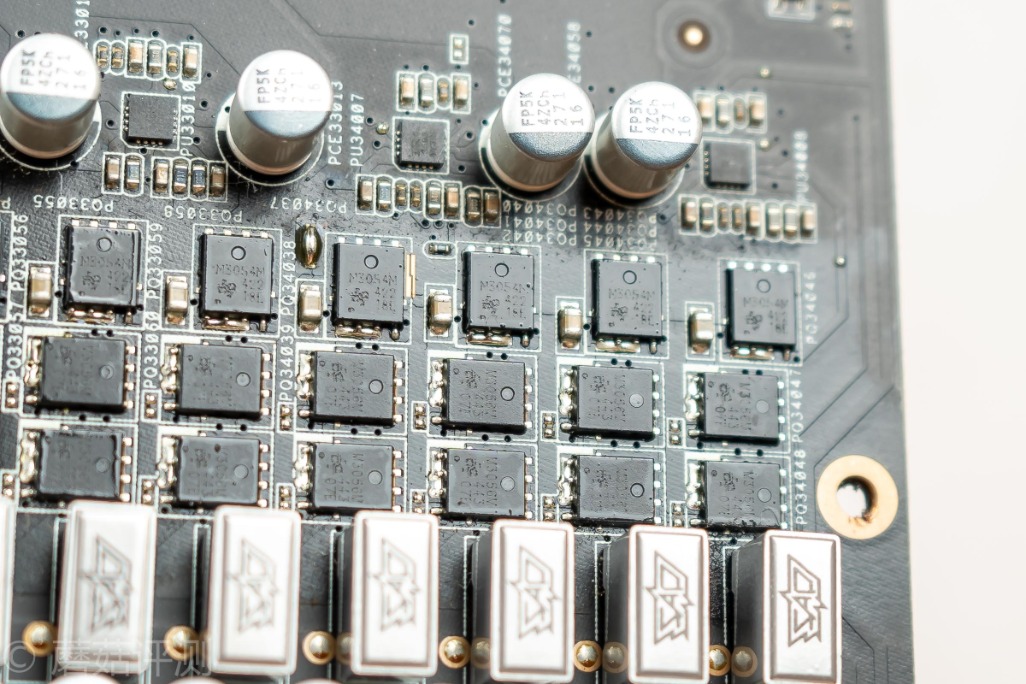

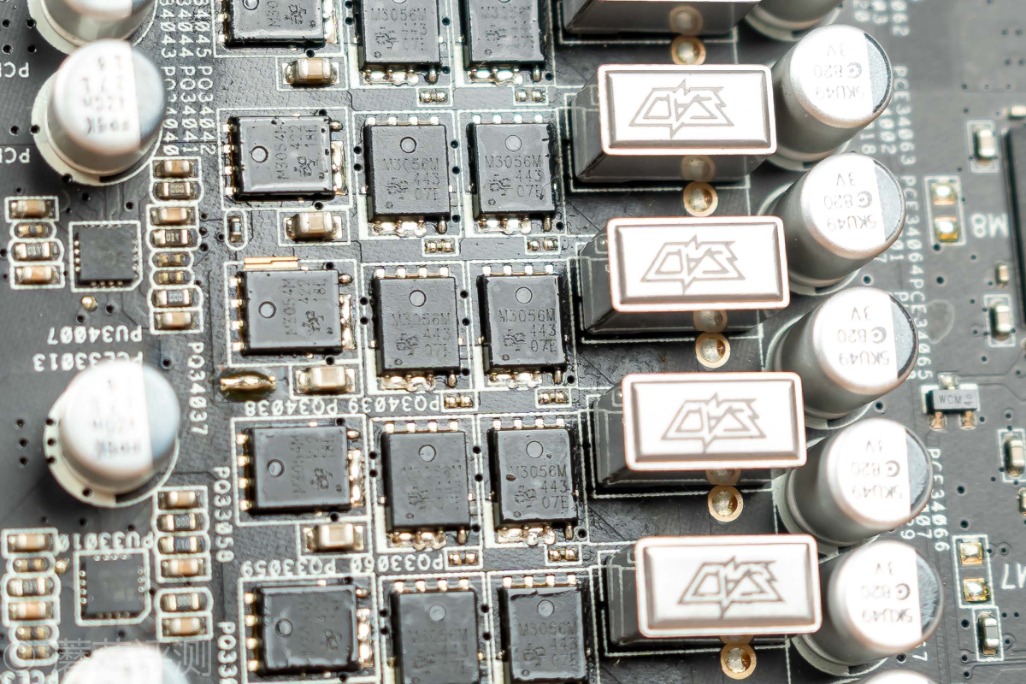

▼MOS管分成上下桥,上桥一颗MOS

▼下桥两颗MOS

▼上桥MOS丝印3054M,最大电流支持97A,很夸张

▼下桥是两个MOS管

▼两颗MOS管丝印3056M,这里具体的信息没查到,但是上桥最大97A,下桥应该也会非常给力

▼然后电感部分就是有特殊LOGO的电感,听说名字叫做超合金电感,应该是华硕定制的封闭式电感,听说其核心是固态的,防止啸叫

▼电容部分使用了钰邦的电容,高压侧5颗,低压侧13颗

▼对了,显存使用的是三星的显存

▼另外,在PCIe插槽的供电电路部分也有采样电容,监控PCIe插槽提供的电量

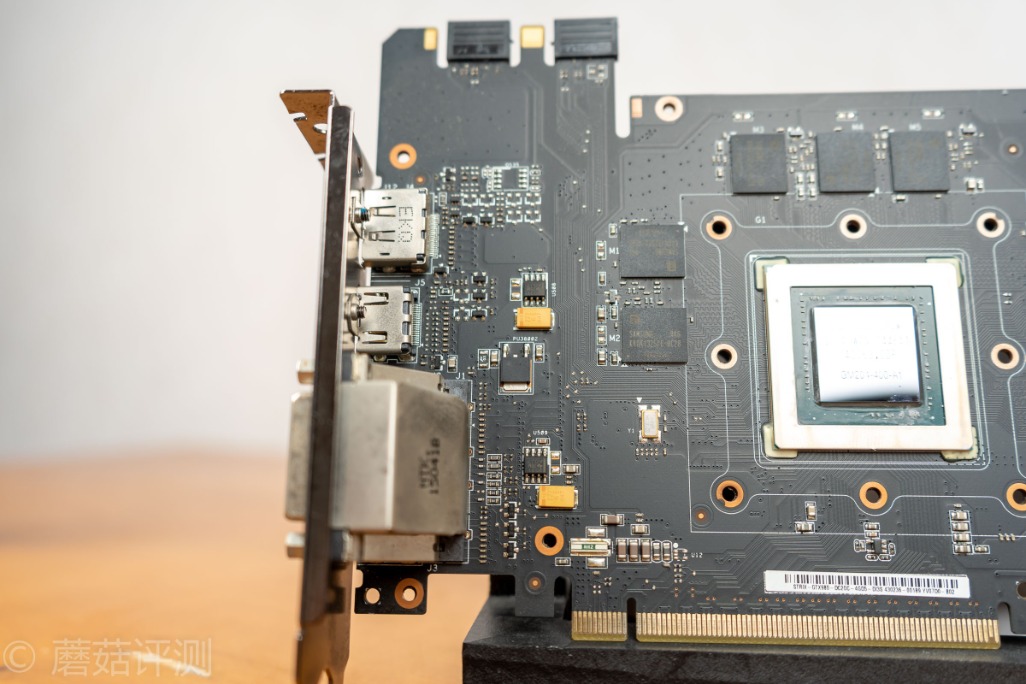

▼在视频输出部分,还有一些其他的元件

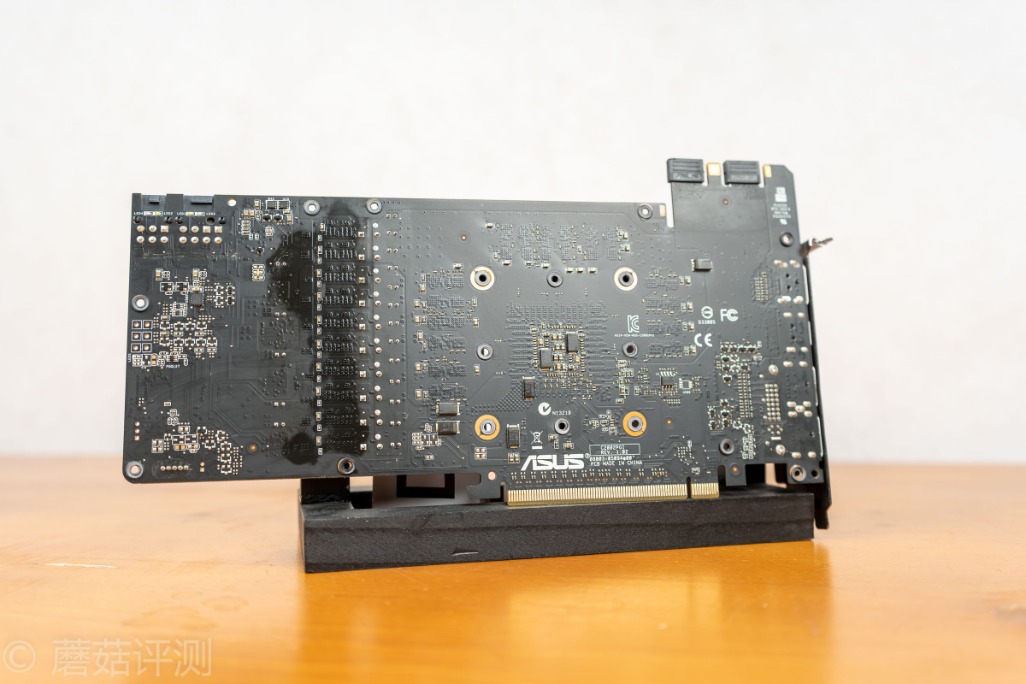

▼最后看一下显卡PCB的背板,左侧是供电电路部分,导热垫略微有些漏油,我这里没有洗板水,就不处理了

▼显卡的核心部分有各种贴片电容,黑色的部分是松下SPCAP铝聚合物电容

五、华硕STRIX GTX 980 DC2OC显卡 清理装回

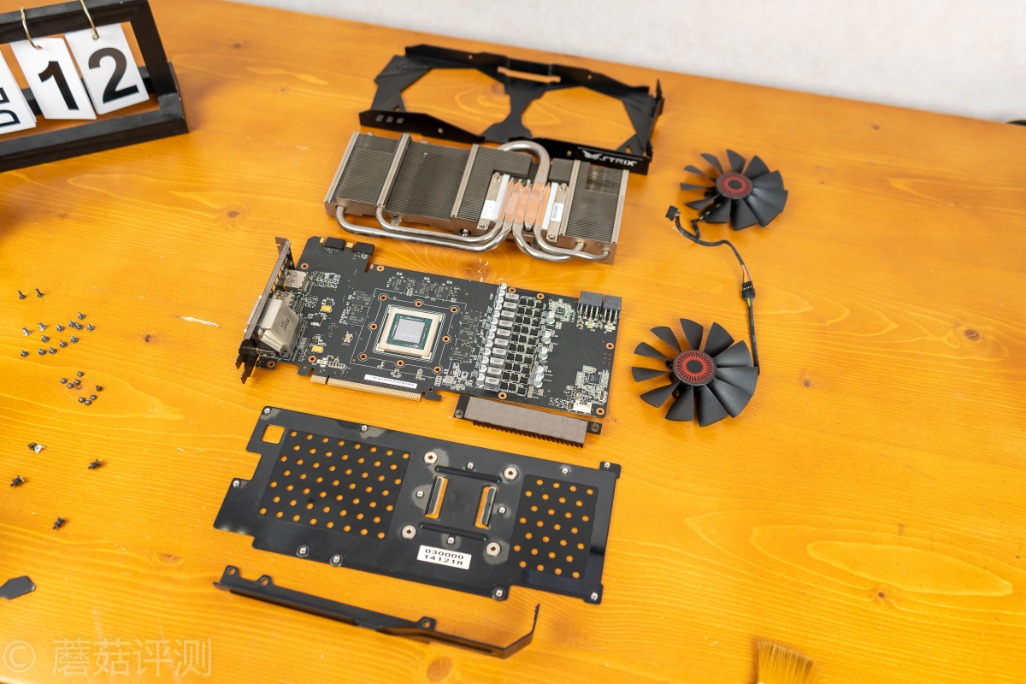

▼看一眼全家福,左边是所有的固定螺丝

▼散热鳍片和风扇清理干净之后倒序装回,顺便把显卡的金属背板部分也清理干净

▼导热硅脂这里使用乔思伯的CTG-2这款硅脂,这款硅脂还挺不错的,好涂,且实测效果不错

▼显卡的硅脂就不要省,直接三条走起,记得在装散热模组的时候,先稍微旋转下,把硅脂先摊平,然后再拧紧固定螺丝

▼最后装好散热模组,拧紧固定螺丝,记得对角、分步拧紧,防止压坏芯片

六、华硕STRIX GTX 980 DC2OC显卡 装机

▼清理好之后这两将显卡装回测试,机箱这里是安钛克的冰钻P120

▼这款机箱的侧面玻璃可以直接打开,日常升级配置之类的操作都非常简单,打开就可以更换

▼另外,这款机箱的显卡安装位置比较靠下,可以直接被机箱底部的机箱风扇照顾到,显卡会有一个非常不错的散热温度

▼是不是感觉显卡非常水平?是因为显卡的金属背板太强大了?

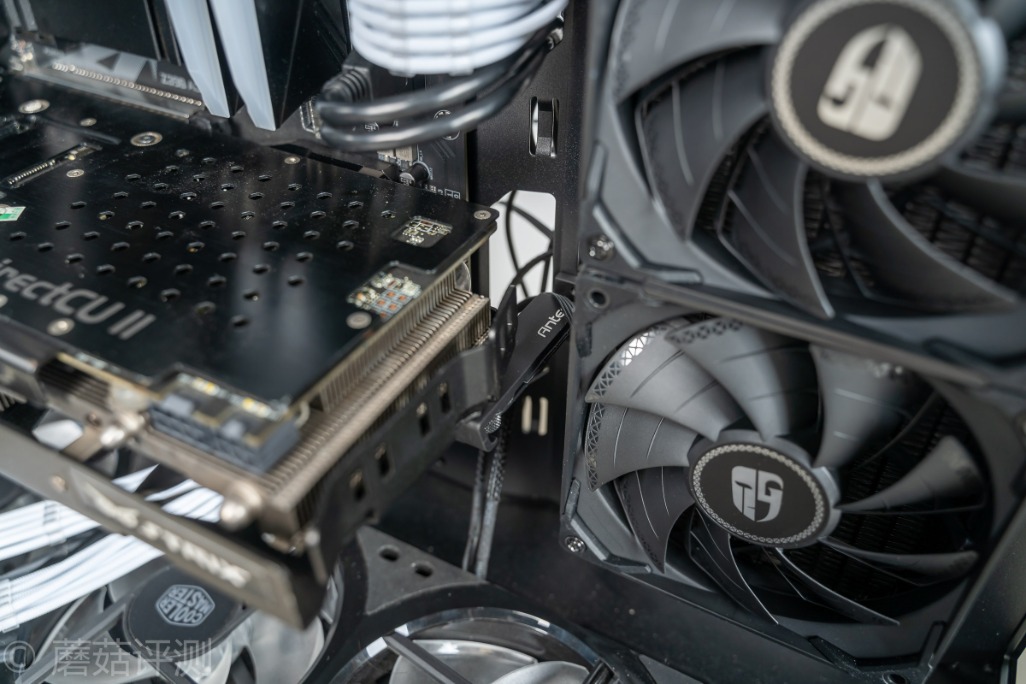

▼并不,安钛克这款冰钻P120机箱自带一个铝制的显卡支架,可以在显卡的尾部部分给显卡以支撑,另外,这款显卡的风扇罩面积很大,撑起来很方便

▼另外在将风扇罩装回去的时候,感觉散热鳍片的尾部部分没有什么支撑,这里直接塞了一个橡胶垫在这里,正好可以将显卡的散热鳍片顶起来,感觉这样受力更加合理

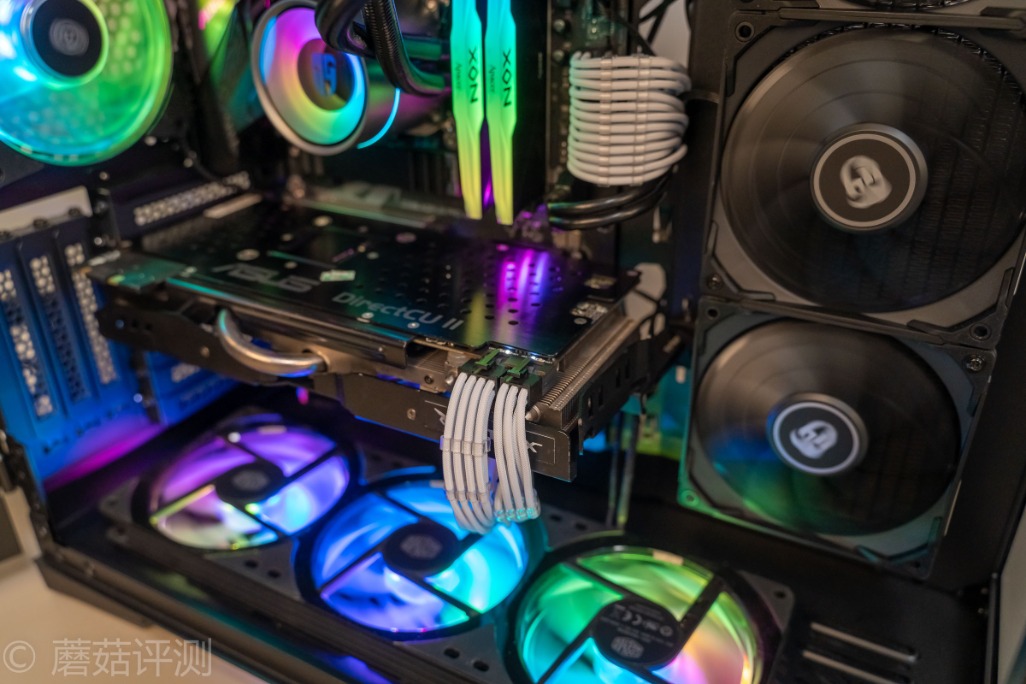

▼最后插上显卡的供电线,就安装完成了,整体效果还是很不错的。水冷部分是九州风神的堡垒360EX水冷,这款水冷很给力,散热性能很强

▼盖上机箱的侧面盖板

▼开机,一次点亮,完美!

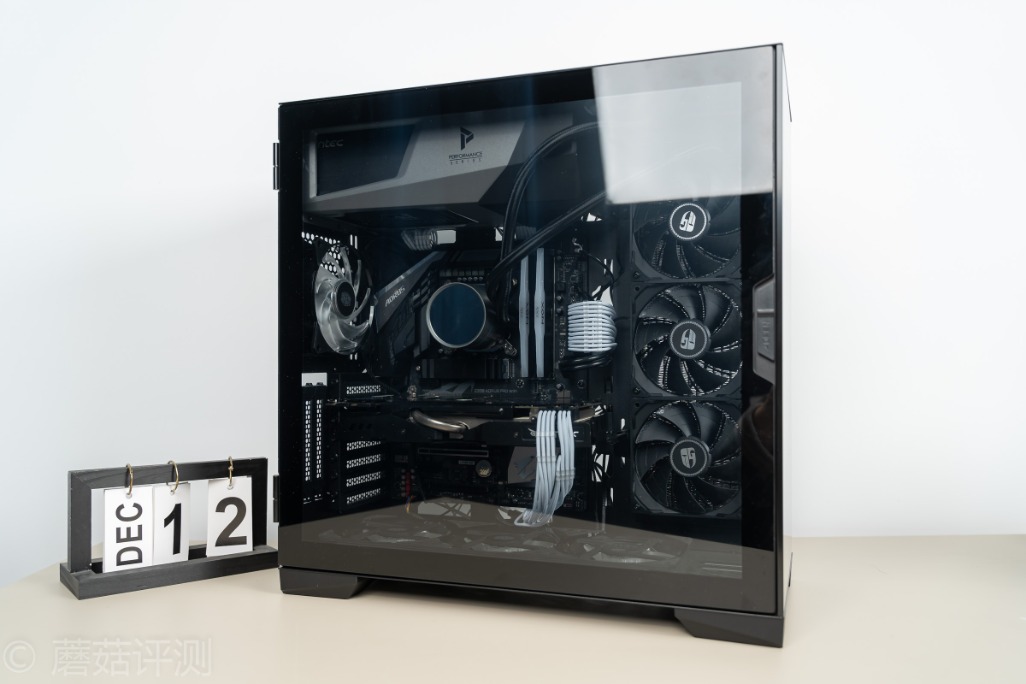

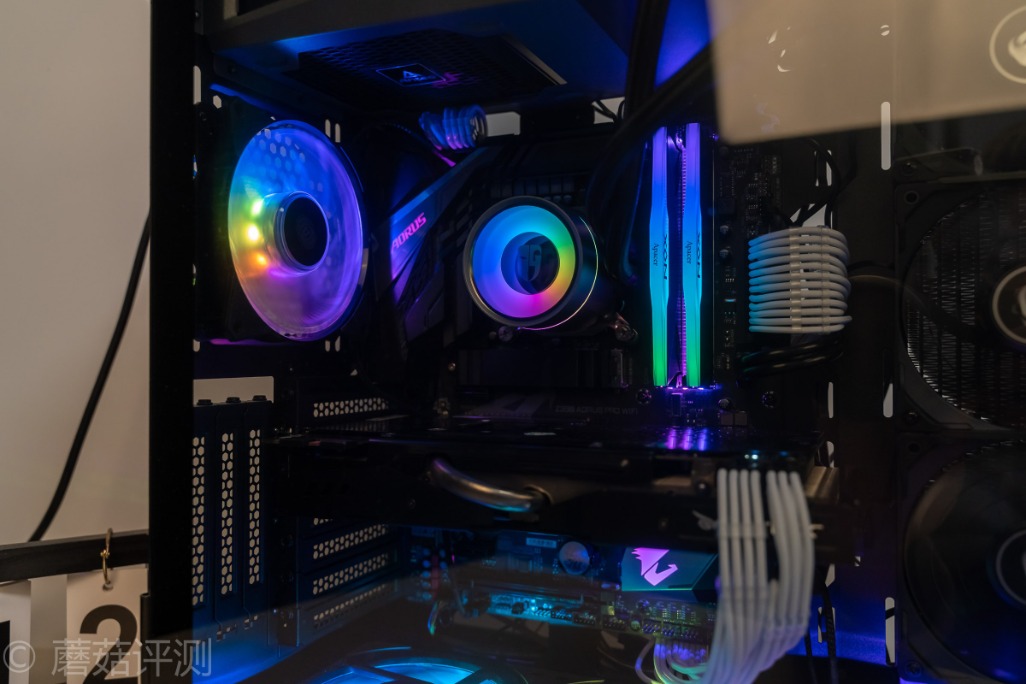

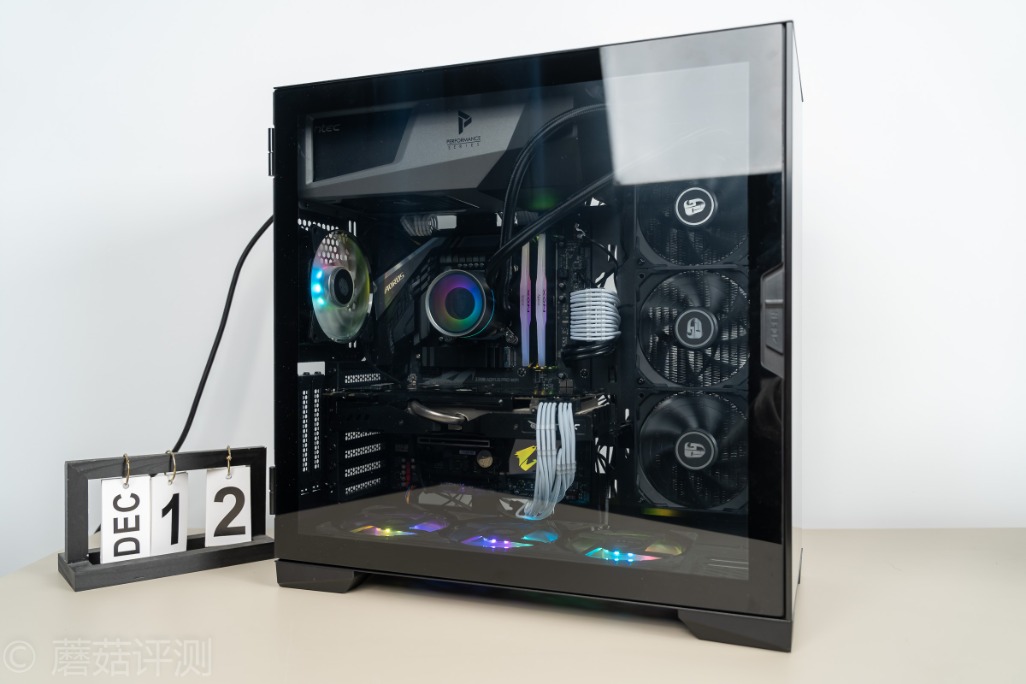

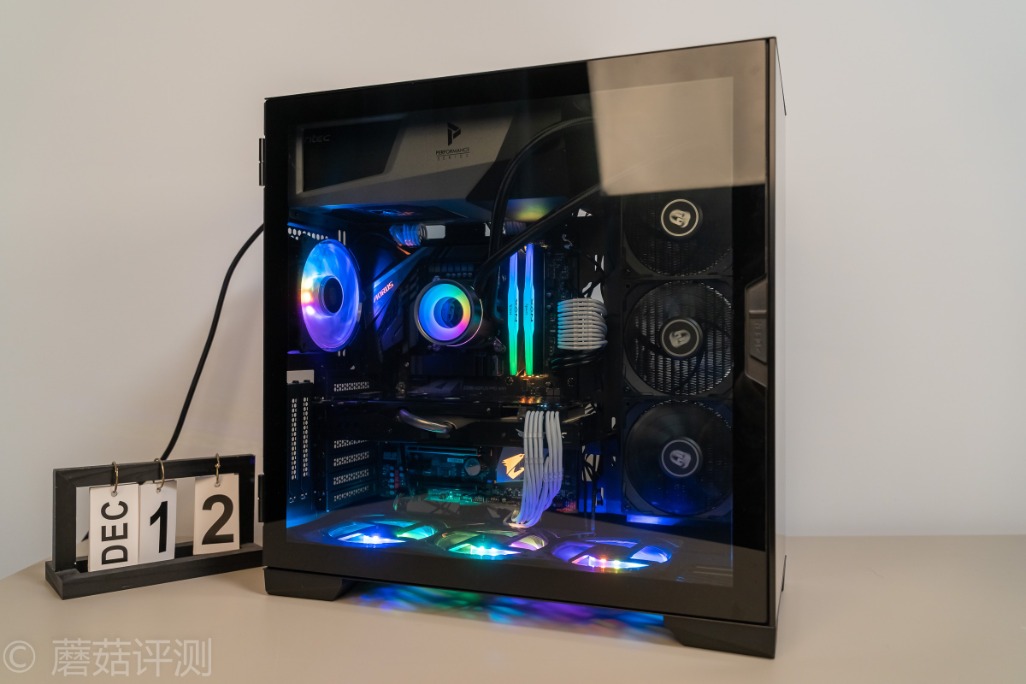

▼机箱的整体效果还是挺不错的

▼九州风神的这款堡垒360EX水冷的冷头是全新设计的,看起来非常酷炫,里面的九州风神的LOGO可以各种反射,另外,冷头的侧面还有RGB的色环

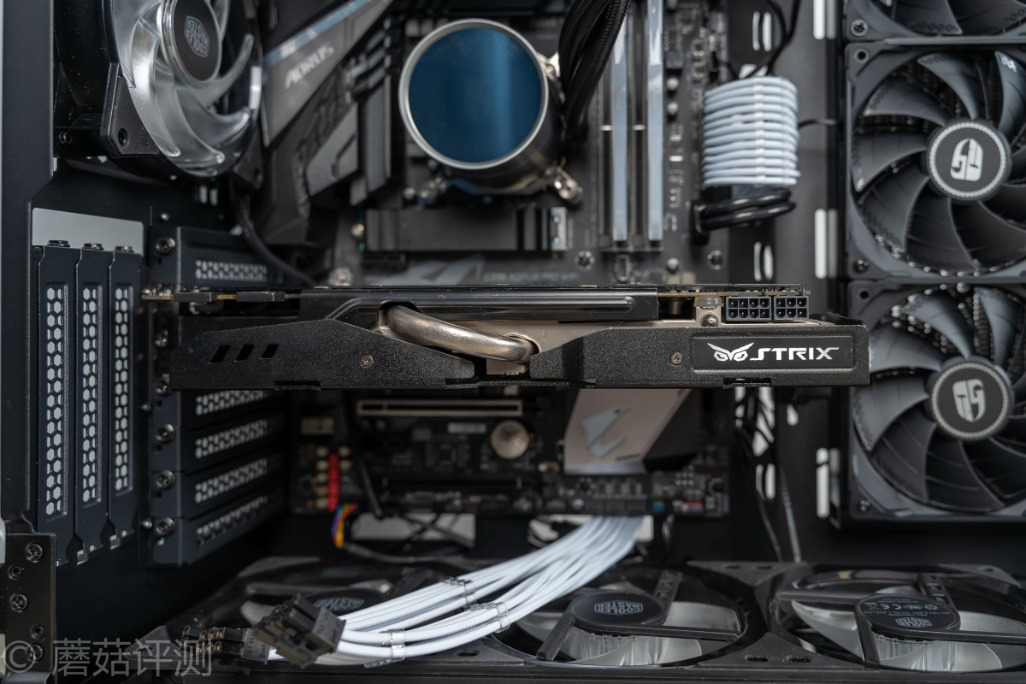

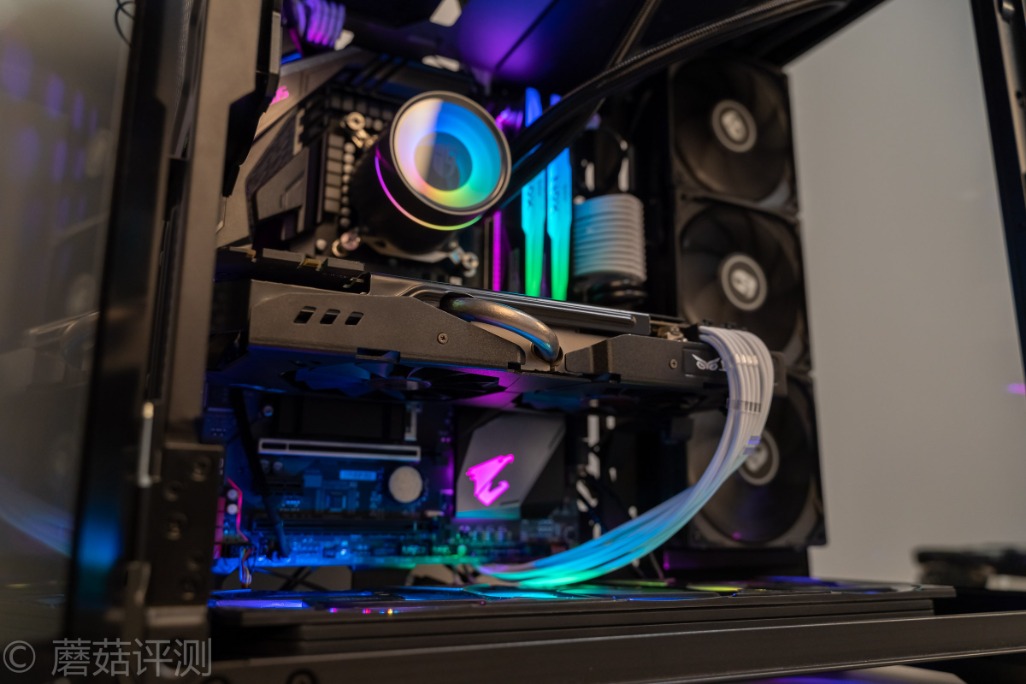

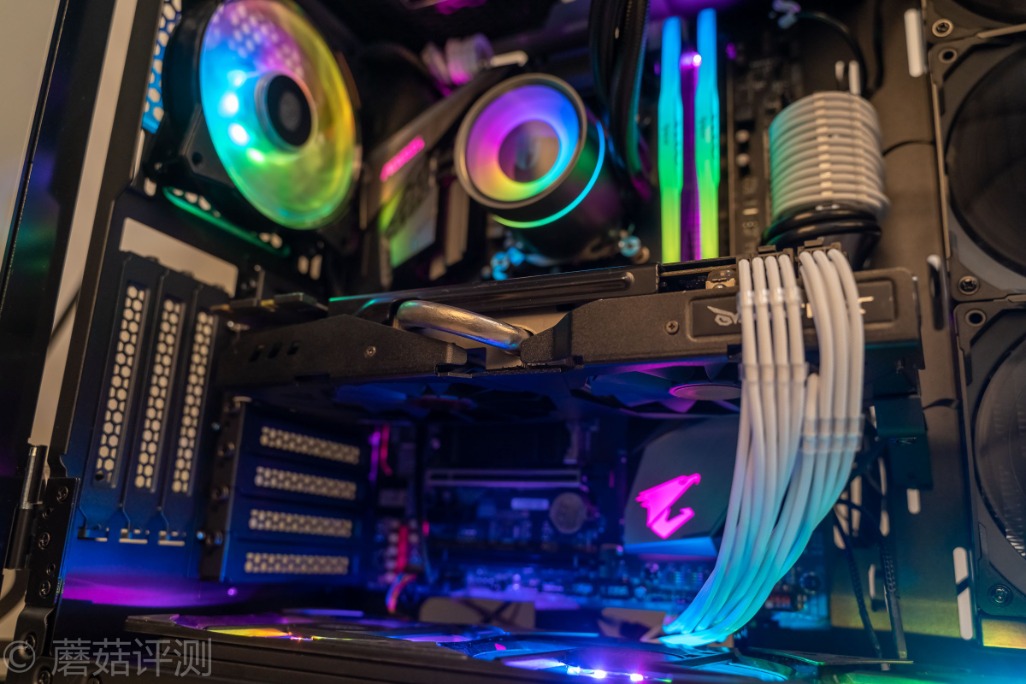

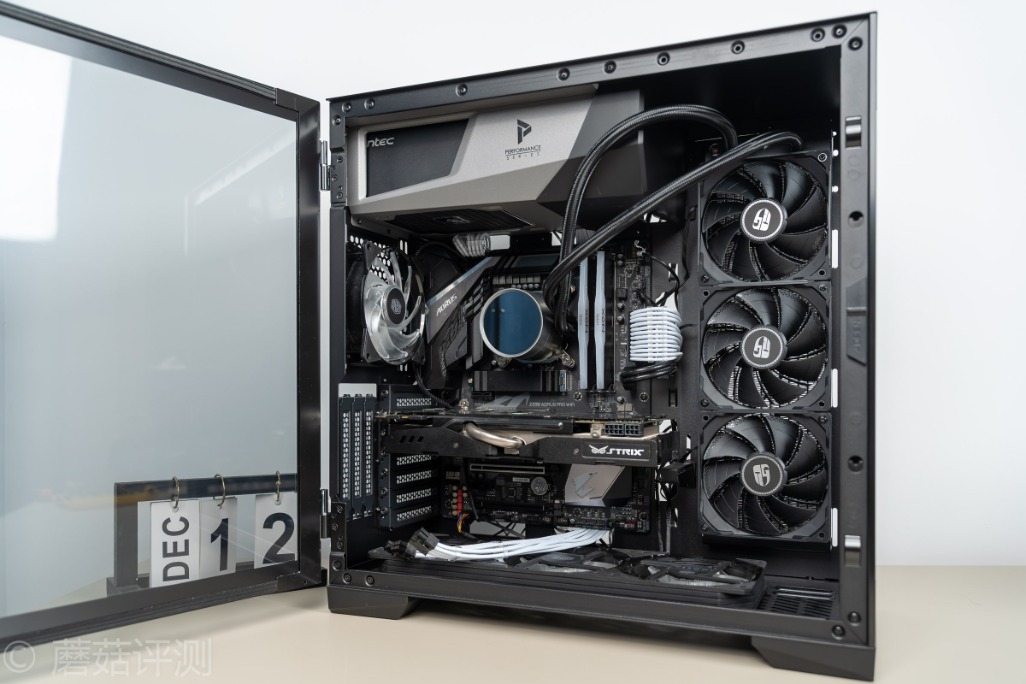

▼打开机箱的侧透盖板,机箱内部的元件就可以清楚的看到了。这块华硕的GTX980显卡侧面是没有灯效的

▼靠近看看,显卡侧面的这根热管还是很粗的,非常吸引人

▼这根热管真的有一点意思的

▼另外,华硕这张GTX980支持风扇启停,低负载下显卡风扇是不转的

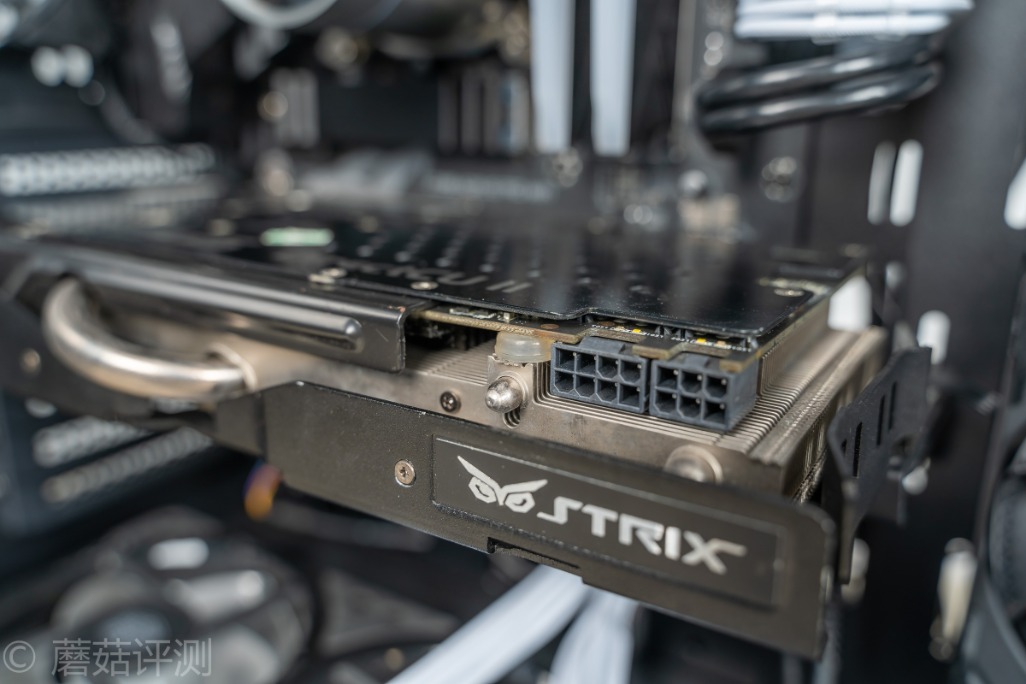

▼另外,华硕的显卡在辅助供电的插头部分,会有白色的LED指示灯,这也算是华硕显卡比较标志性的配置了吧,哈哈

七、华硕STRIX GTX 980 DC2OC显卡 测试

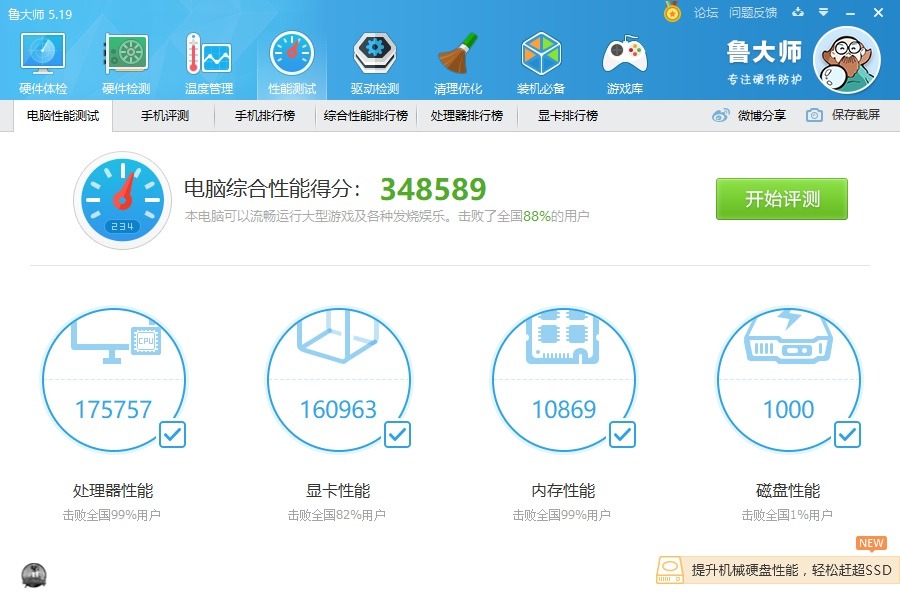

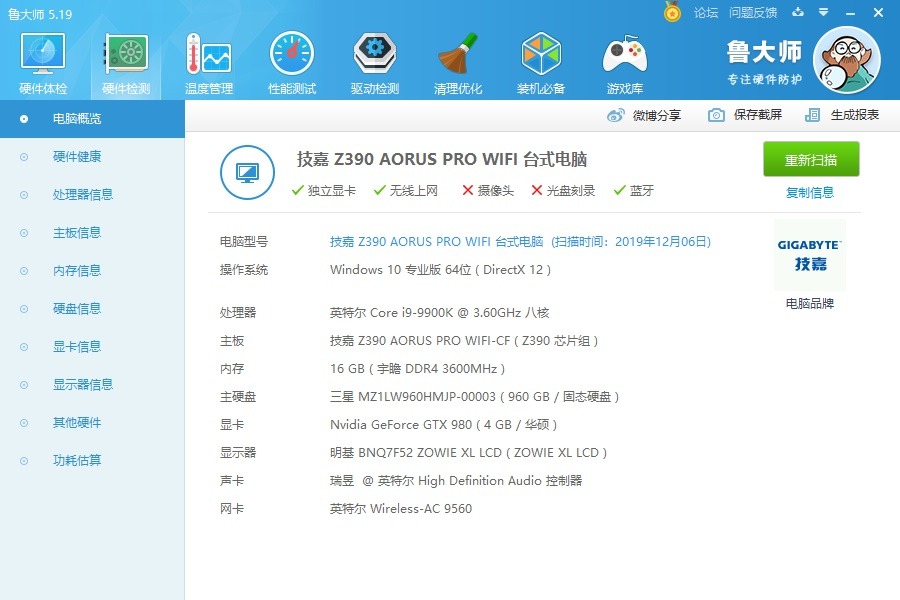

▼先用鲁大师看看整体的配置,大致就是这么个意思

▼简单跑个测试,显卡得分16W左右,这个娱乐一下就行

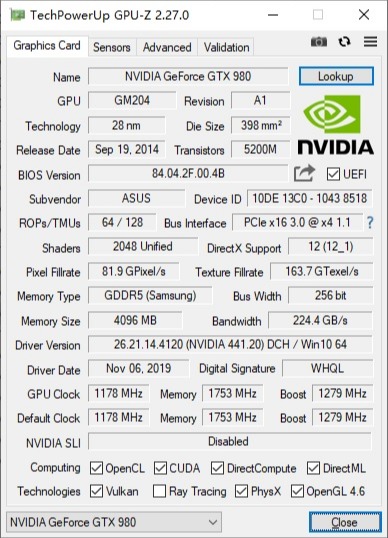

▼打开GPU-Z看看配置,还是熟悉的GTX980,核心Boost频率在1279MHz左右

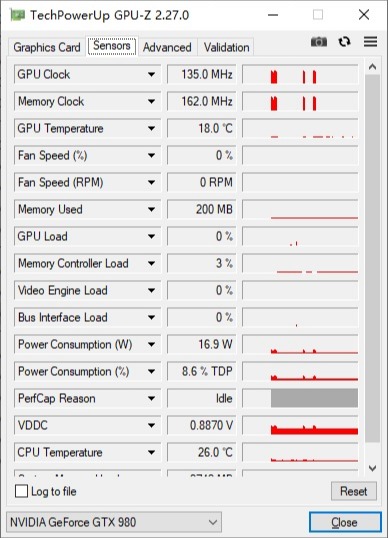

▼看看显卡的待机温度,室温在16℃左右,待机情况,风扇不转,显卡核心的待机温度在18℃左右,极低

▼简单来点负载,核心最高频率在1303.6MHz左右

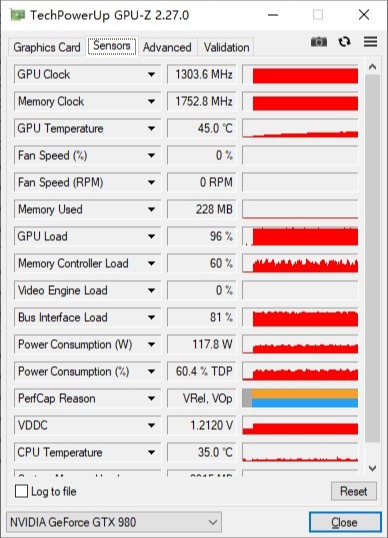

▼持续负载,核心频率依然可以保持在1303.6MHz,显卡温度也就45℃左右,风扇还是不转……

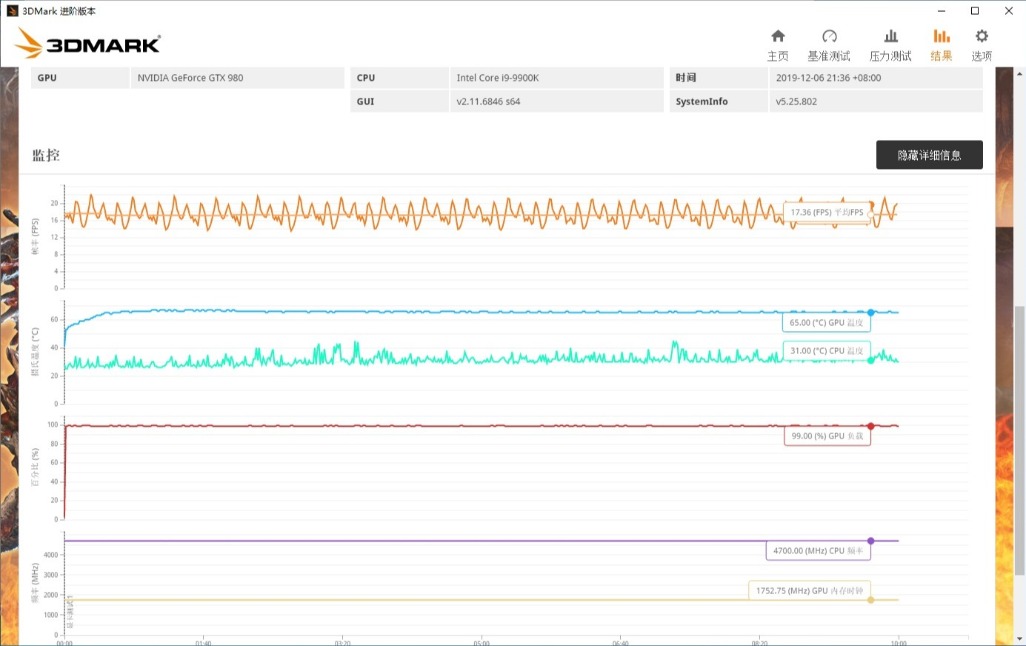

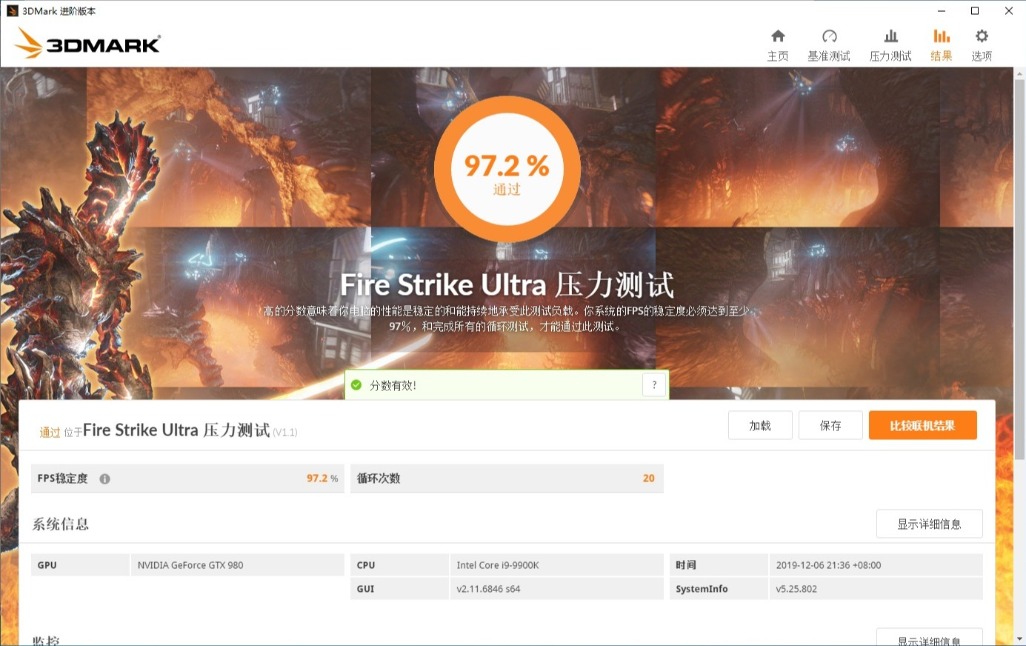

▼既然换完硅脂了,这里直接跑3Dmark的压力测试,这里帧数稳定率在97.2%左右

▼这块华硕的GTX980显卡的核心温度在65℃左右,还是很不错的。说明更换完硅脂之后,这块显卡的散热模块恢复了正常

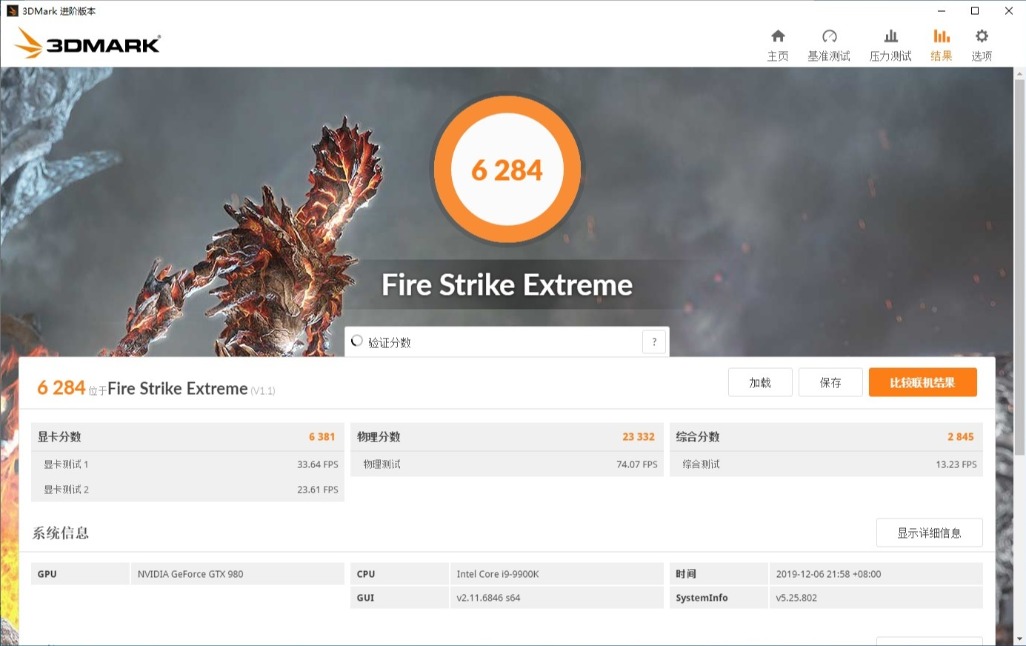

▼接着跑个测试,3Dmark的FSE模式,显卡单独得分6381,和之前的分数差不多,略有波动。说明散热问题在单次测试中,并不会影响性能,哈哈

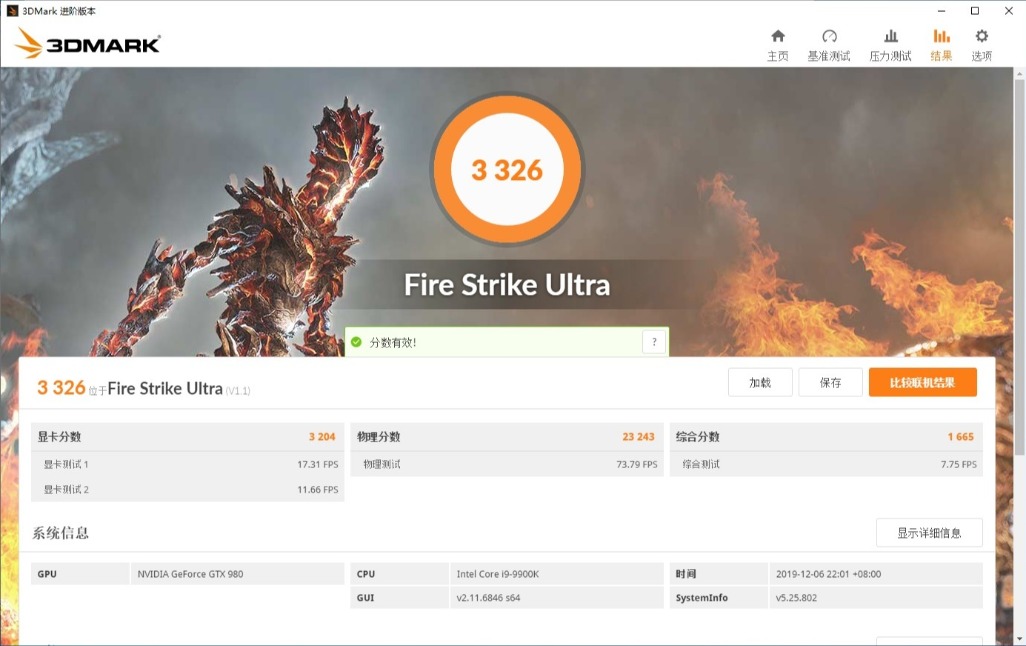

▼3Dmark的FSU测试,显卡单独得分3204,和之前的性能测试得分也差不多

▼以上都是DX11的测试,对于GTX980显卡来说,还算熟悉,接着跑3Dmark的TS测试,这是DX12的测试,这块GTX980不是那么的熟悉,显卡单独得分4283

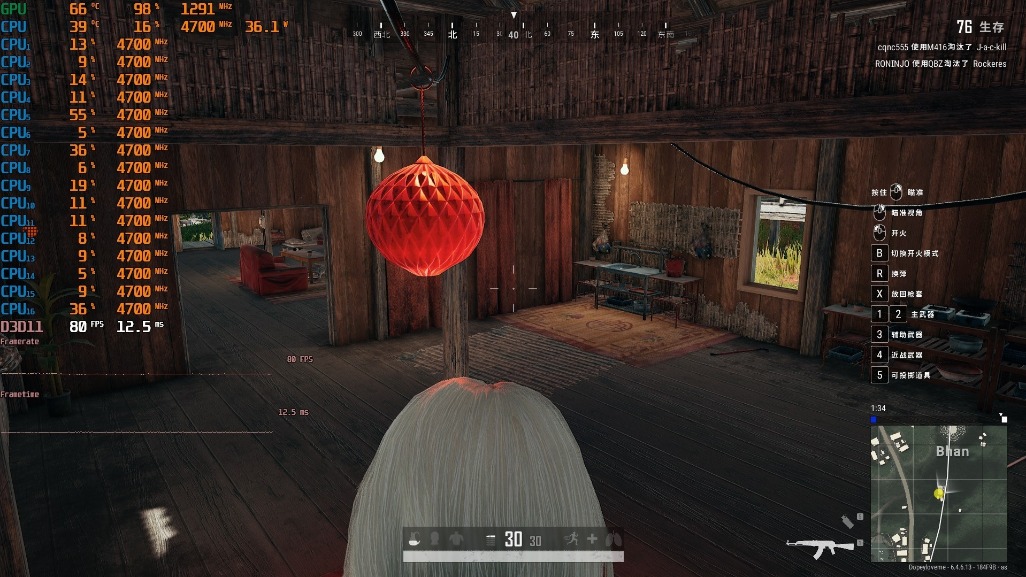

▼游戏实测下,吃鸡,1080P分辨率,高特效,室内环境可以跑到80帧左右,还可以

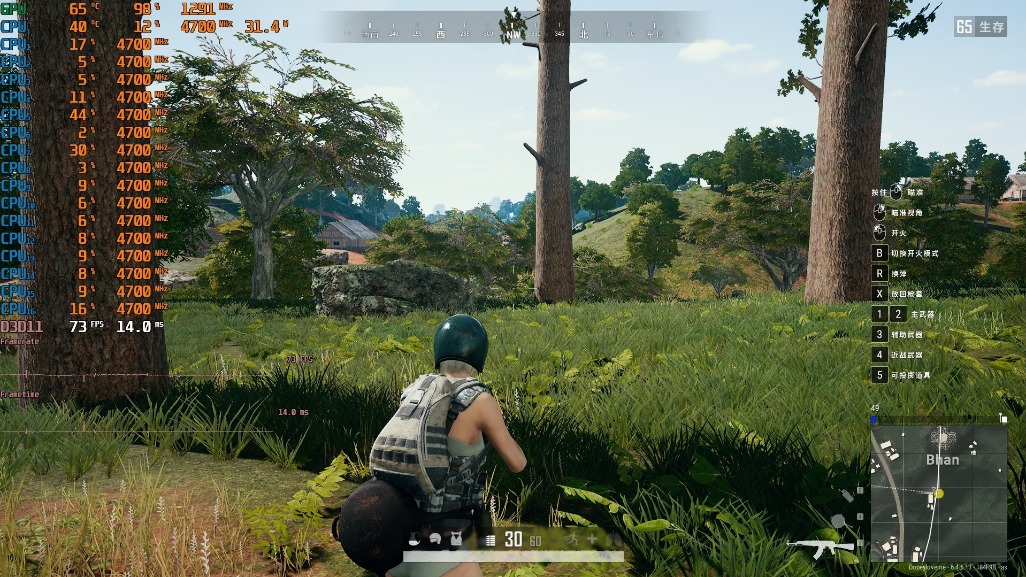

▼室外环境帧数会稍微低一点,帧数可以跑到73帧左右,整体还算流畅

八、总结

华硕的这块GTX980显卡已经基本算是可用了,散热也没啥问题了,硅脂也换过了,另外刚刚仔细看了下PCB,也没有啥维修过的痕迹。当然,这种二手显卡的PCB肯定和全新的显卡没法比,会有一些使用的痕迹,这都是正常的。

另外,这块卡是我6、7月份收的,在当时看来,这张卡还是挺不错的,哈哈

谢谢大家!
