电子电路中常用的器件包括：电阻器(含电位器)、电容器、电感器、变压器、二极管、三极管、光电器件、电声器件、显示器件、晶闸管(可控硅)、场效应晶体管、IGBT、MOSFET、继电器与干簧管、开关、保险丝、晶振、连接器、各种传感器等。

下面一起来看看它们的电路符号+实物图+命名规则：

1.电阻器(含电位器)

电阻 电阻是电子电路中最常用的电子元件，几乎所有的电子产品里面都离不开电阻。电阻的种类很多，常用的电阻有碳膜电阻、金属膜电阻及水泥电阻。电阻在电子电路中的作用有分压、限流、取样等。另外，在各种控制电路中还经常用到光敏电阻、热敏电阻、湿敏电阻。这些电阻的阻值会随着光线、温度及湿度的变化而变化。 ▲ 金属膜电阻。

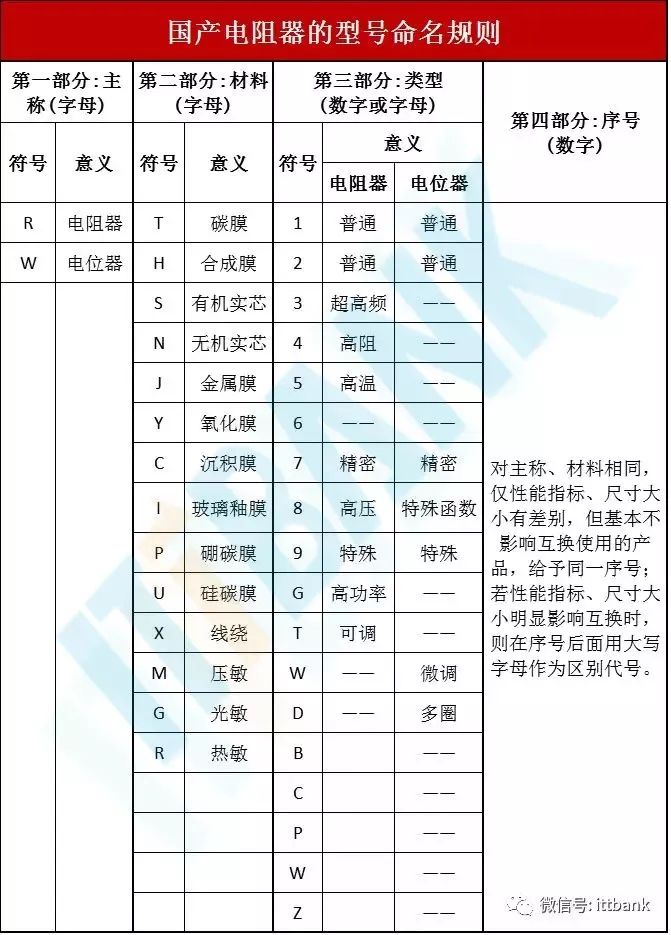

举例：

RJ76表示精密金属膜电阻器

R——电阻器（第一部分）

J——金属膜（第二部分）

7——精密（第三部分）

6——序号（第四部分）

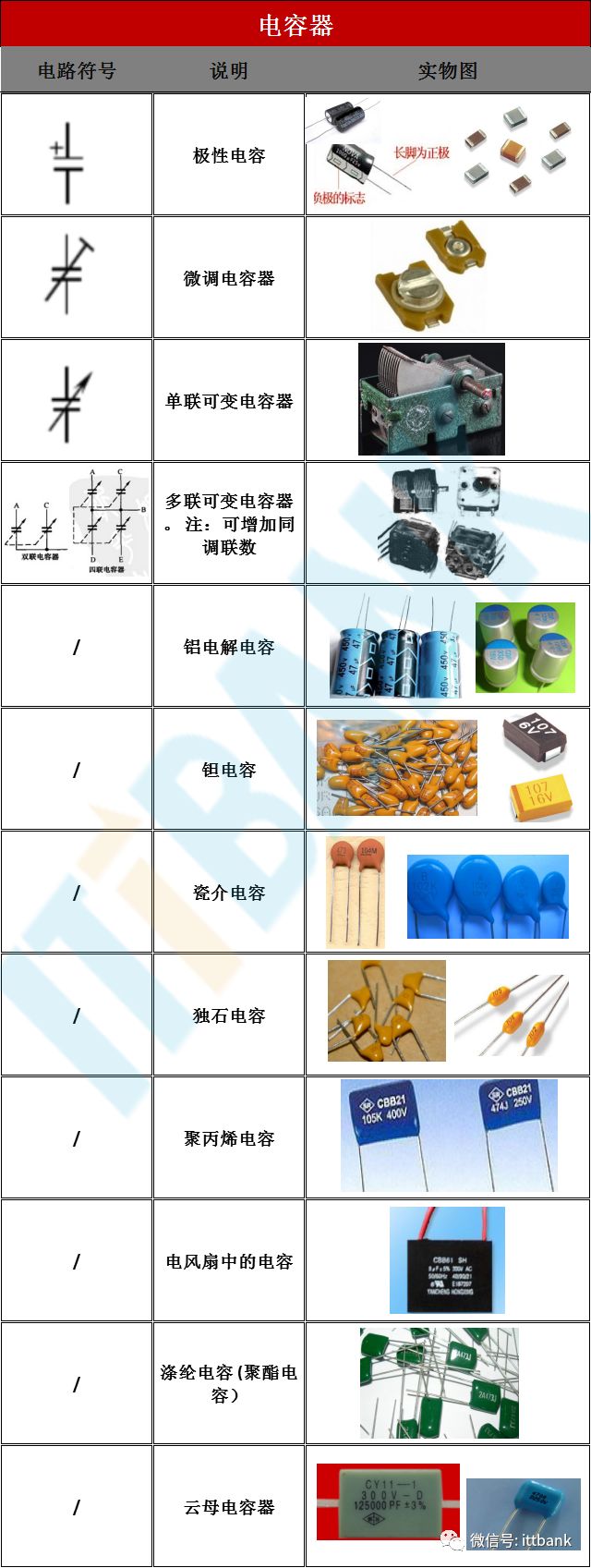

2.电容器

电容也是最常用的电子元件，其种类也很多。按所用的材料分，主要有电解电容、瓷片电容、独石电容、有机薄膜电容。这些电容各有优缺点，其中铝电解电容体积小、容量大，但高频性能较差，一般作为滤波电容或蓄能电容。瓷片电容、独石电容的高频性能较好，但其容量不大，一般作为高频滤波电容。电容在电子电路中的作用有滤波、振荡、选频、耦合等。

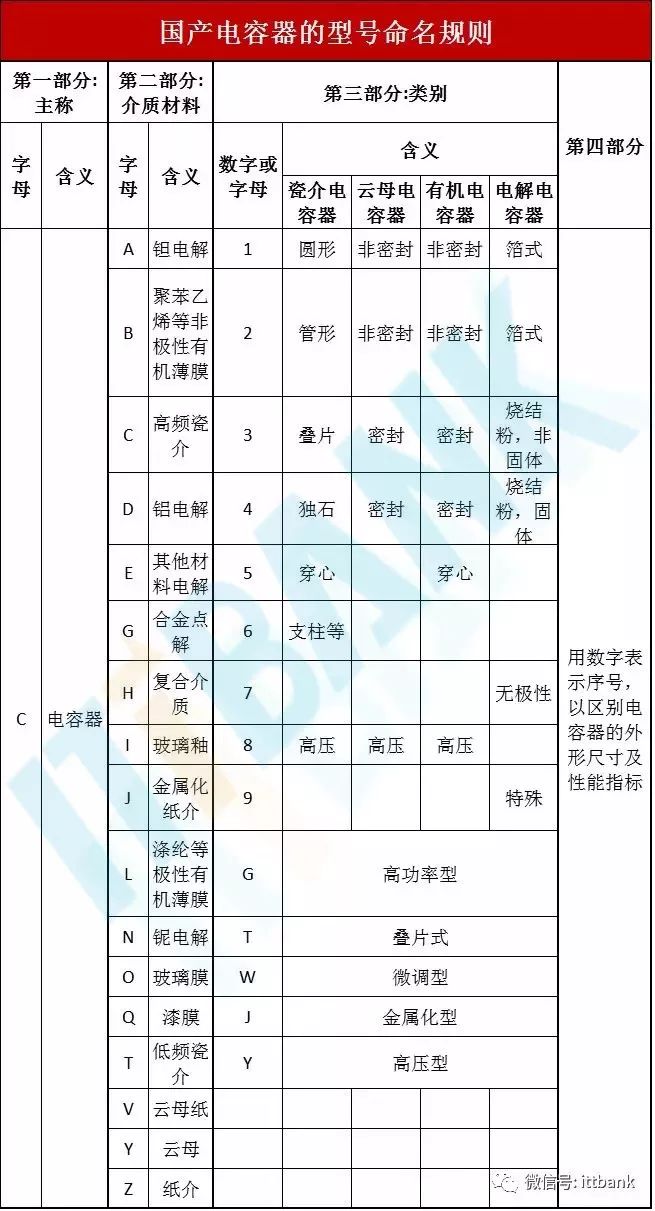

电容器命名规则不一，部分知名厂家命名规则如下：

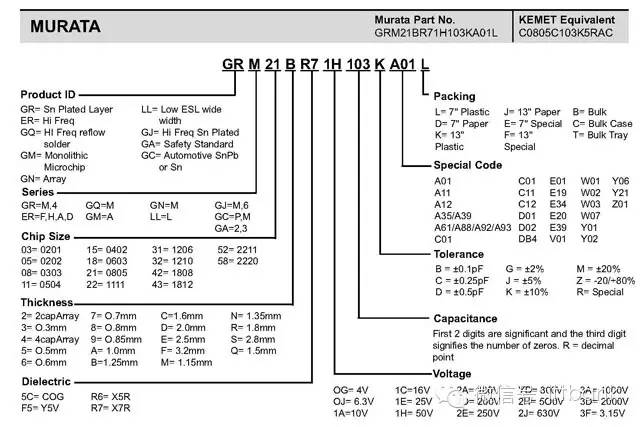

(1)日本村田(muRata)

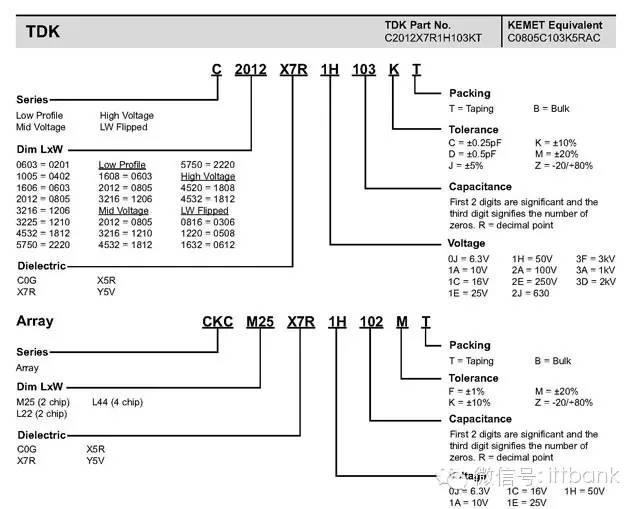

(2)日本TDK

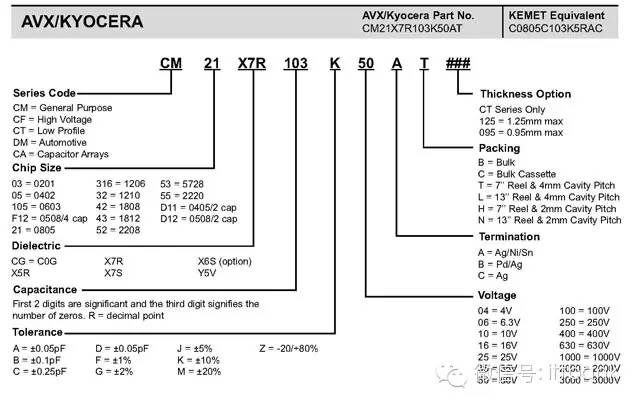

(3)日本京瓷(Kyocera)

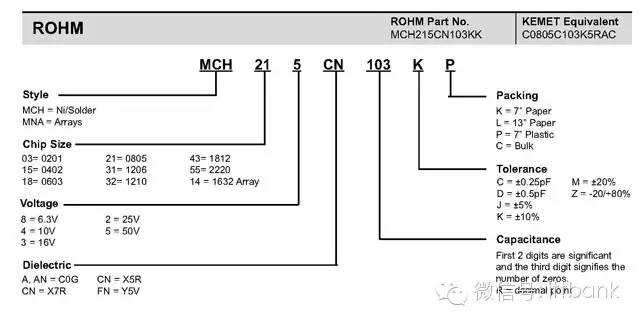

(4)日本罗姆(ROHM)

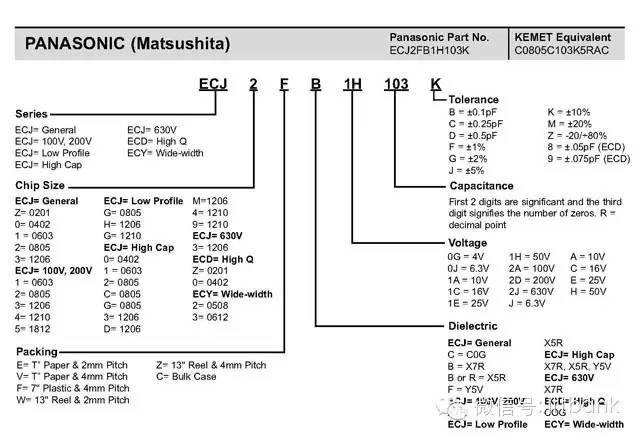

(5)日本松下旗下三洋电机(Panasonic)

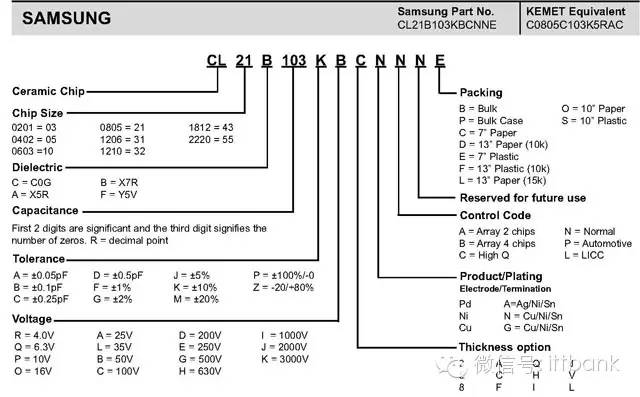

(6)韩国三星(SAMSUNG)

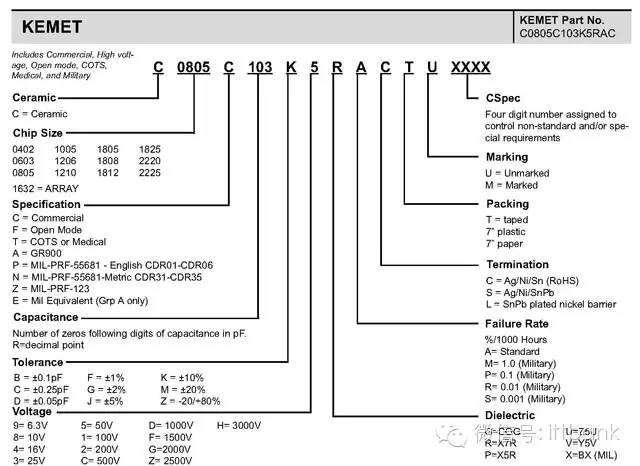

(7)美国基美(KEMET)

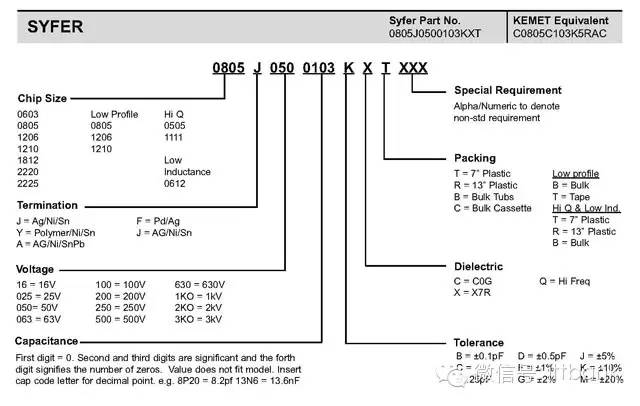

(8)英国Syfer

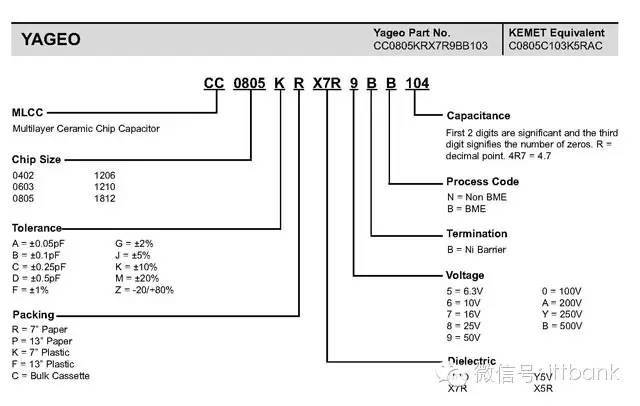

(9)中国台湾国巨(YAGEO)

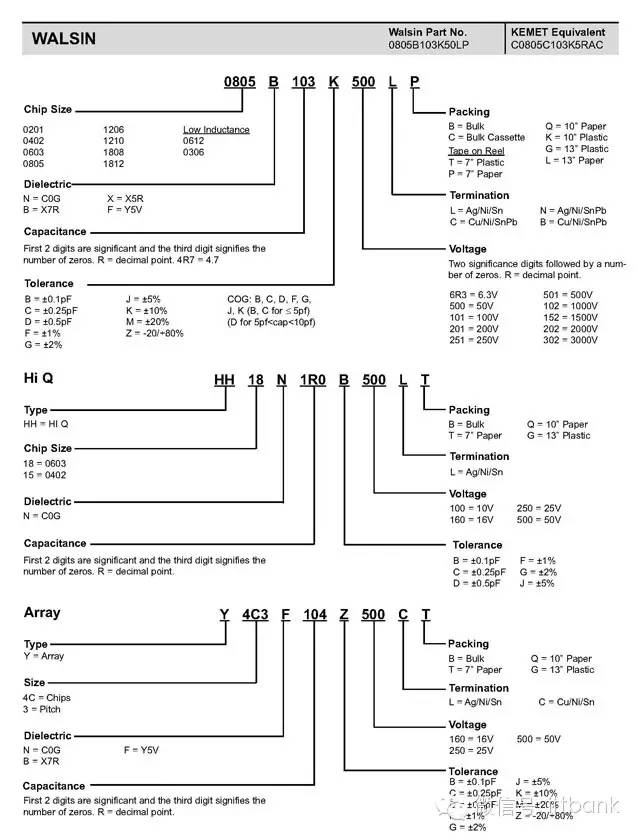

(10)中国台湾华新科技(WALSIN)

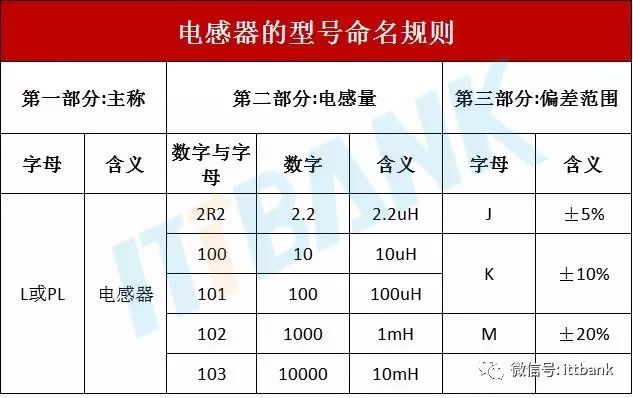

3.电感器与变压器

能产生电感作用的器件称为电感器。为了增加电感器的电感量和Q值、缩小体积，常用软磁性材料制作线圈的磁心。

电感器可分为固定电感、微调电感、色码电感。它一般由线圈组成，所以又称电感线圈。用导线绕在骨架上，就组成了线圈。线圈有空心线圈、磁心线圈和磁心可调线圈、铁心或铜心线圈，虚线部分代表磁心线圈，实线部分代表铁心或线圈铜心线圈。在线圈中插入磁心，可以增加电感器的电感量和Q值。

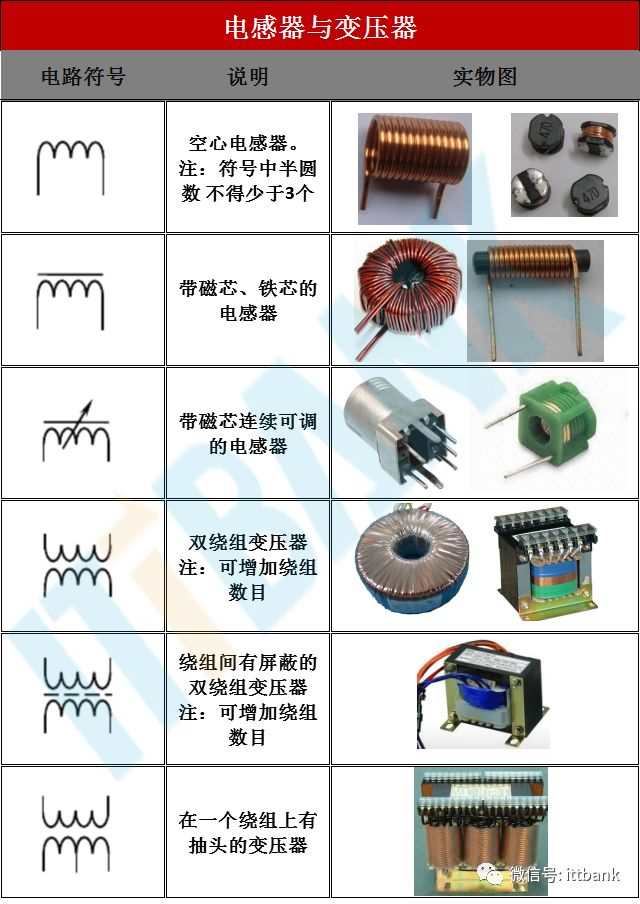

常见电感器和变压器的电路符号

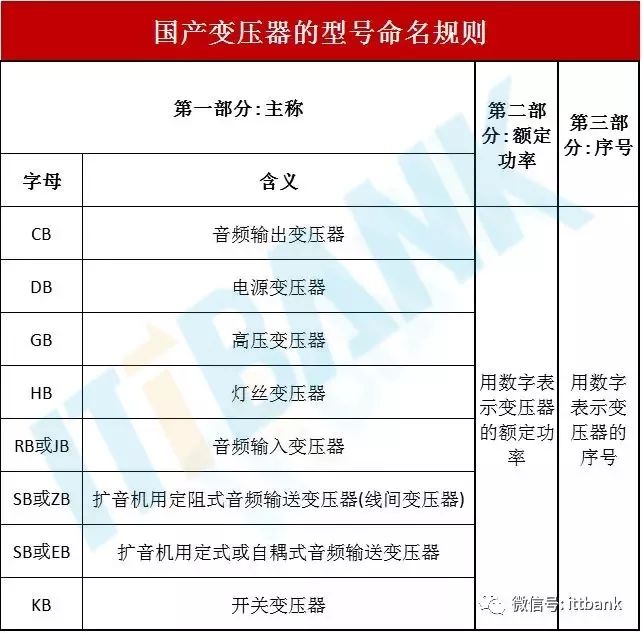

变压器是电磁能量转换器件，是根据电磁感应原理制成的。它的主要作用是交换电压、电流和阻抗，还可以隔离电源和负载。一般变压器是由线圈绕制在同一闭合磁路上而构成。线圈（也称绕组）有两个或多个，接电源（信号源）的线圈称为初级线圈，传输能量给负载的线圈称为次级线圈。

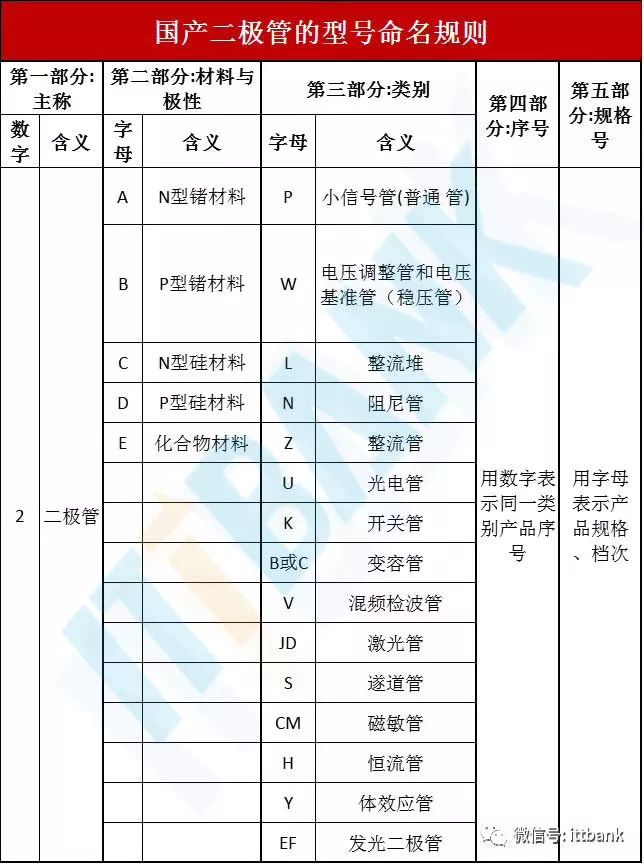

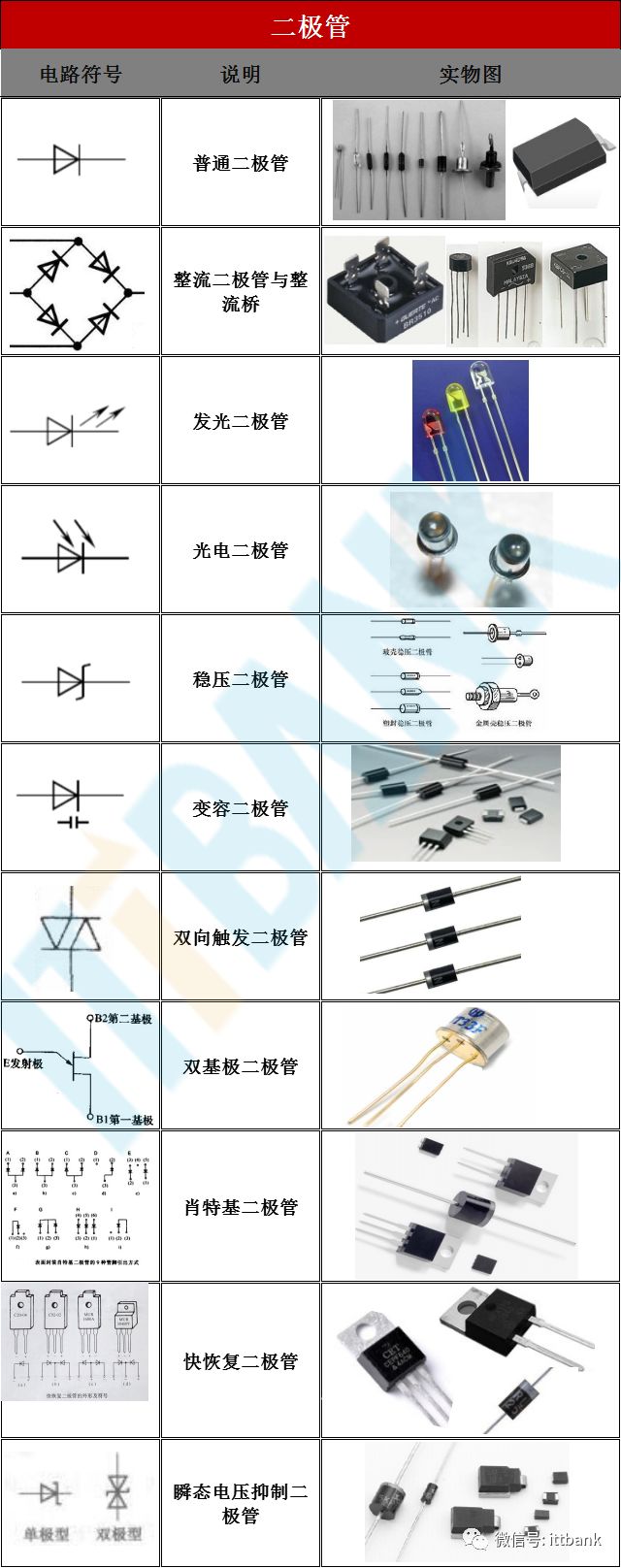

4.二极管

二极管是电子电路中常用的半导体器件。其种类很多，按用途可分为整流二极管、检波二极管、开关二极管、稳压二极管、变容二极管、光敏二极管等。二极管在电路中作用为整流、检波、稳压、限幅、保护等。

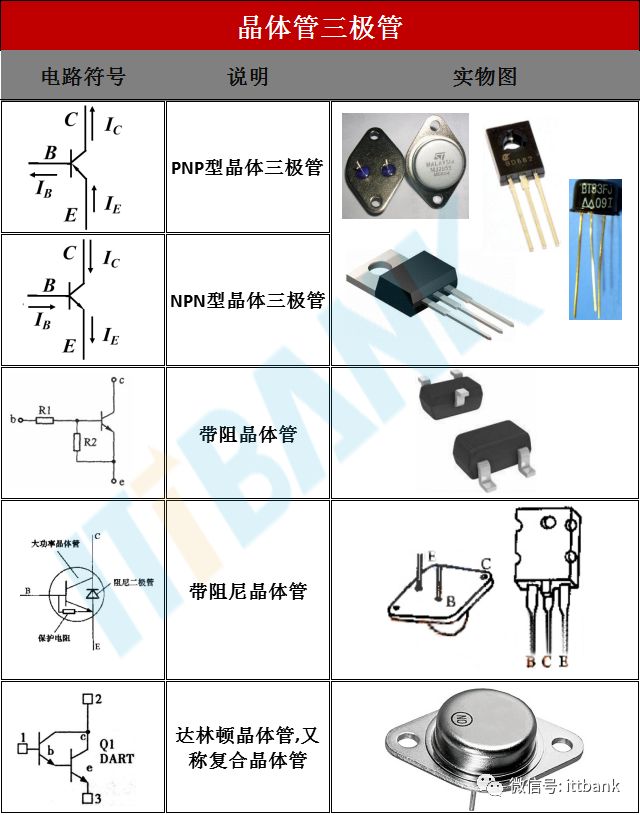

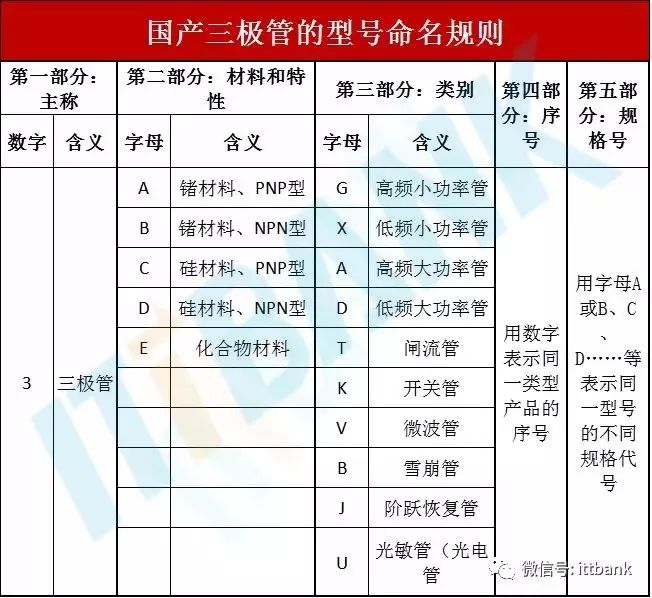

5.晶体管三极管

三极管也是电子电路中最常用的元件。其应用可以分为线性应用及非线性应用。线性应用主要是构成各种放大器及线性稳压电源，非线性应用主要是作为各种电子开关去控制负载的通断。

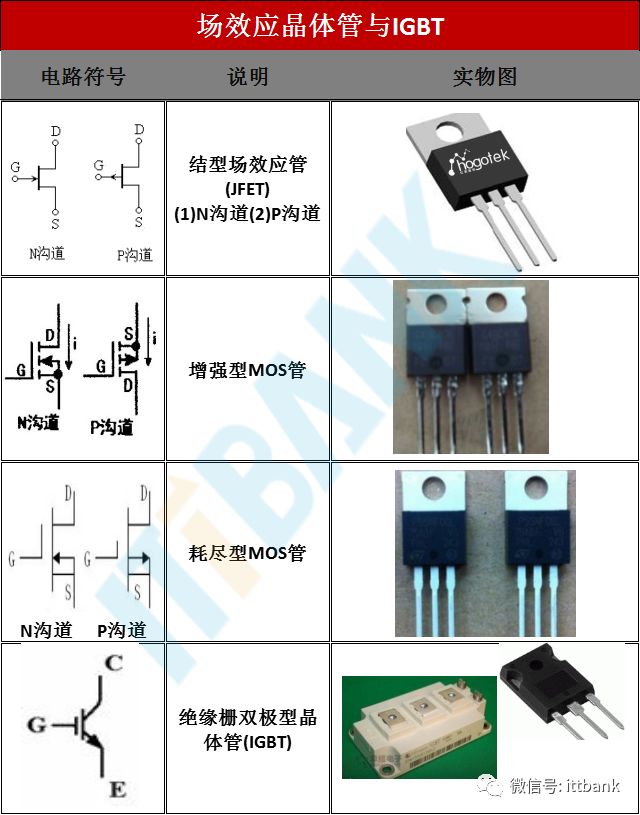

6.场效应晶体管

场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。主要有两种类型：结型场效应管（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。

由于它仅靠半导体中的多数载流子导电，又称单极型晶体管。

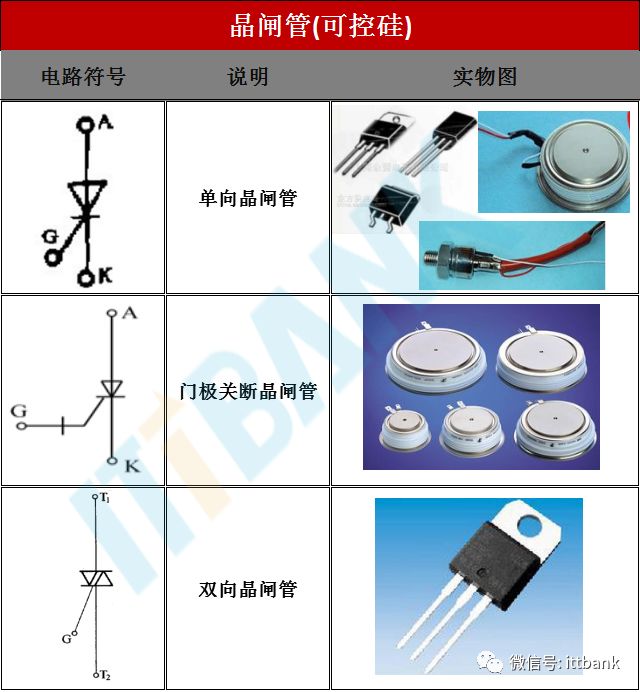

7.晶闸管(可控硅)

可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

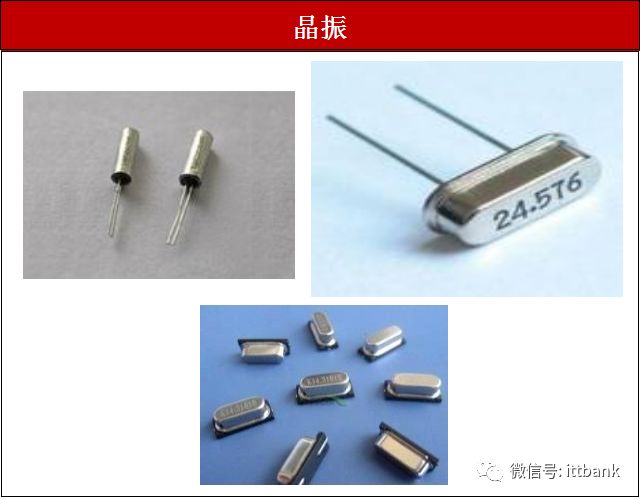

8.晶振

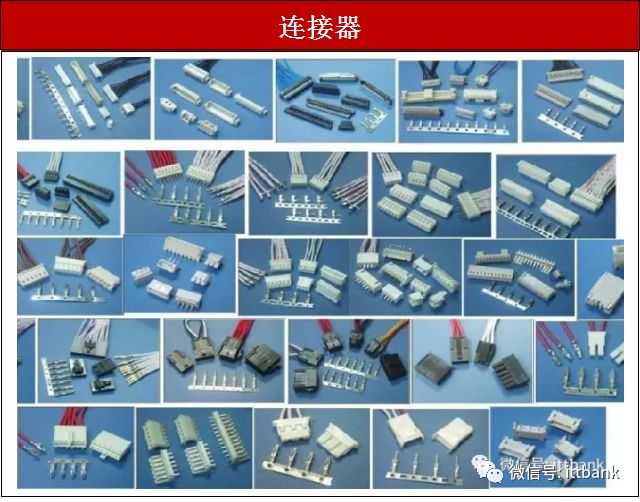

9.连接器

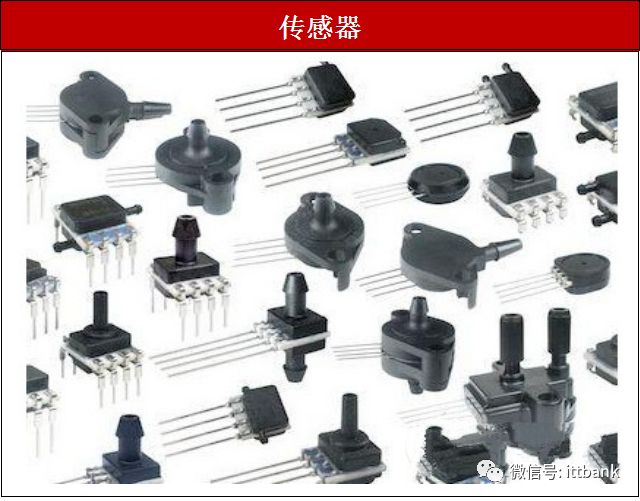

10.各种传感器

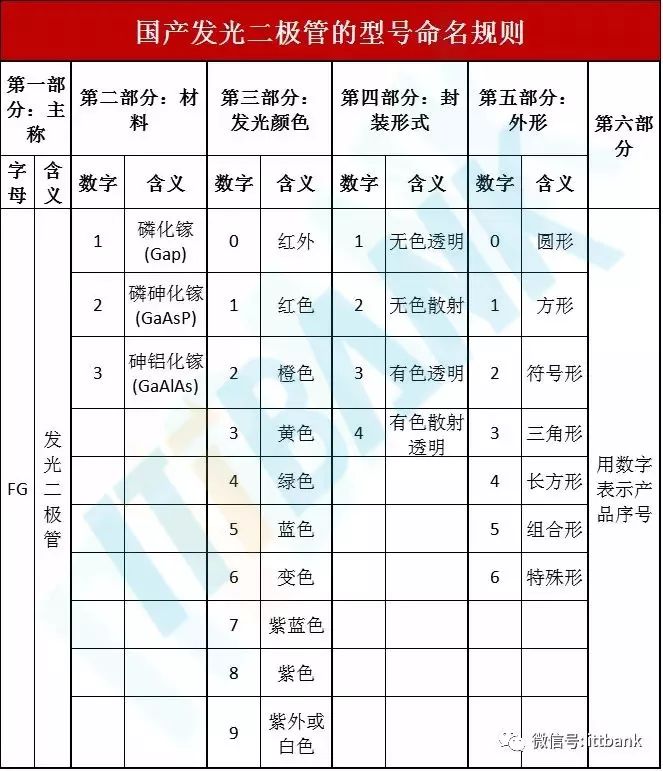

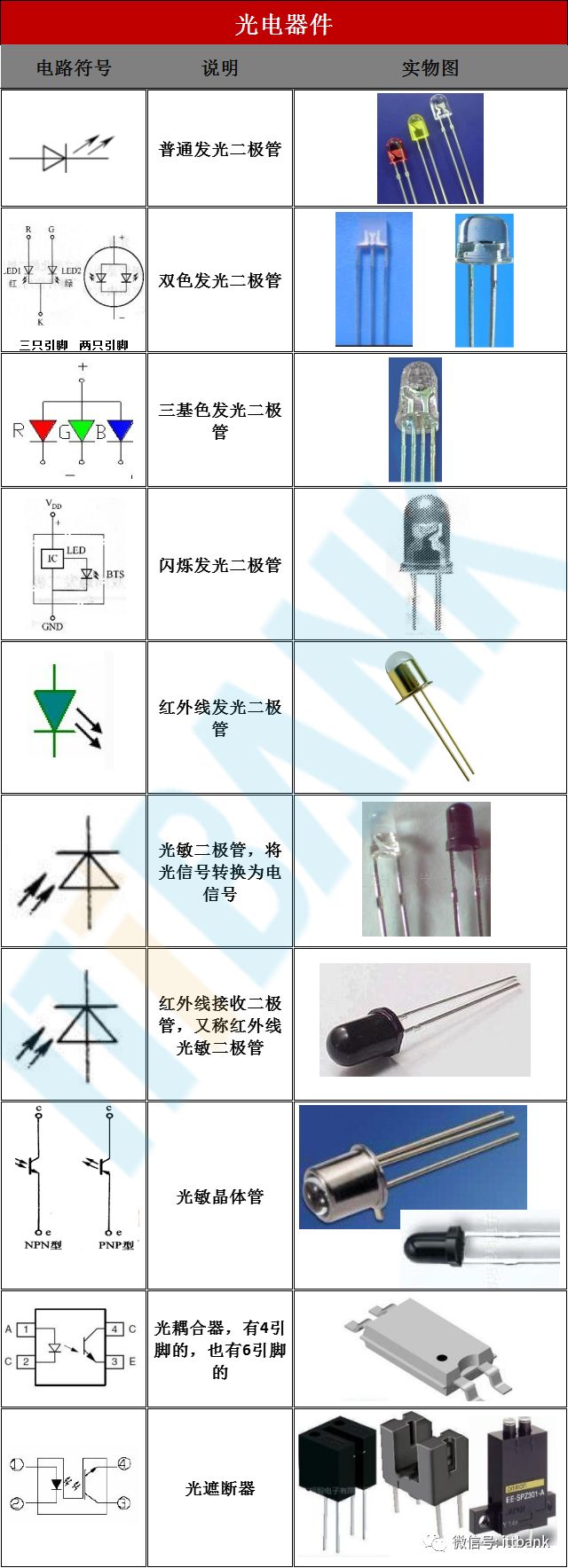

11.光电器件

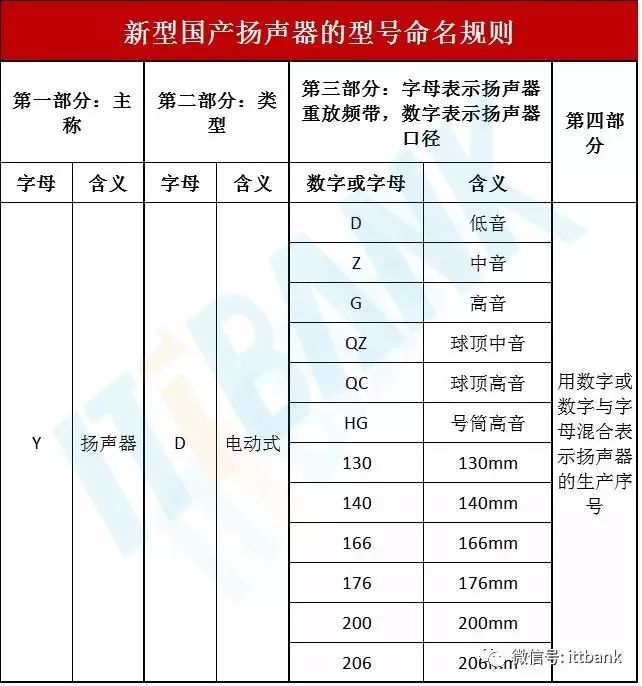

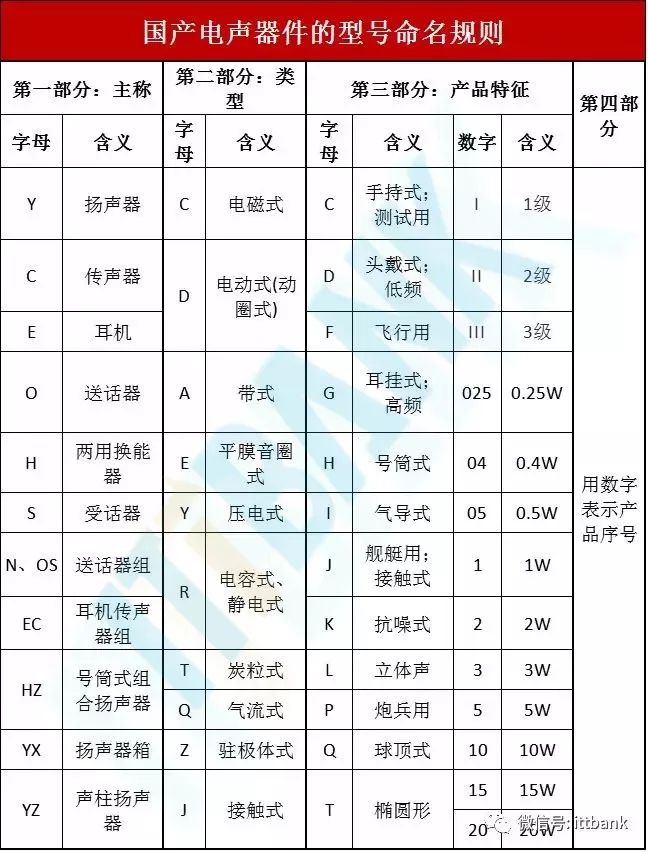

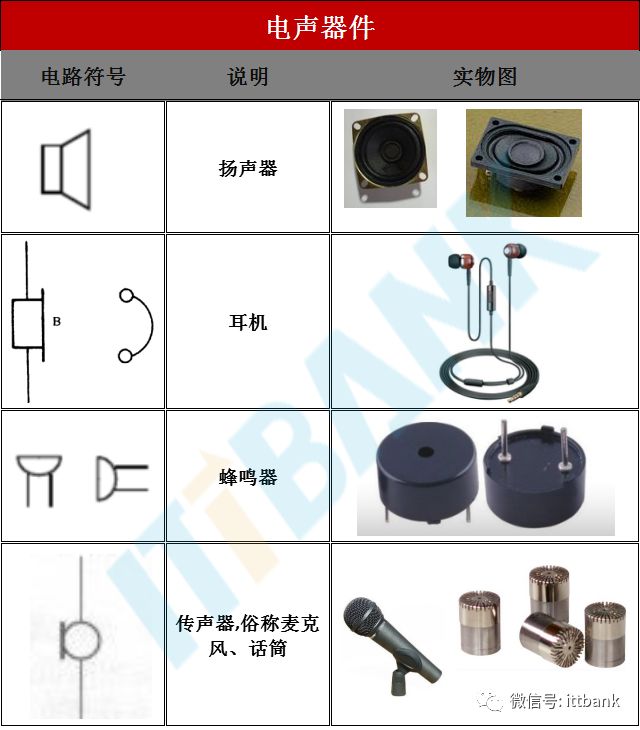

12.电声器件

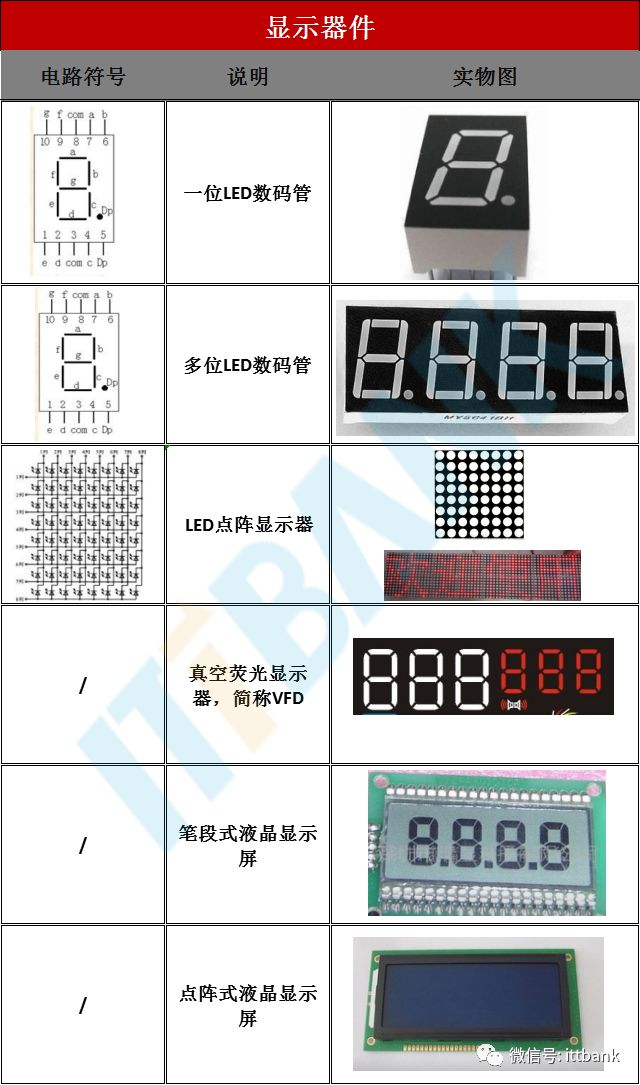

13.显示器件

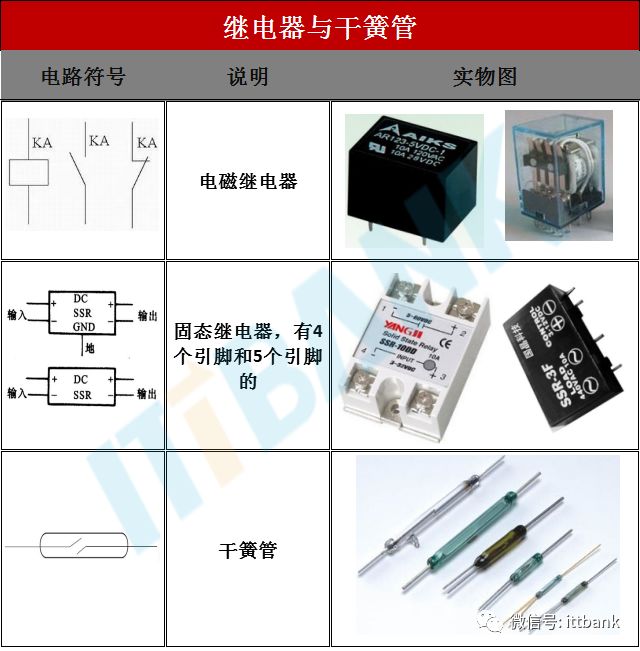

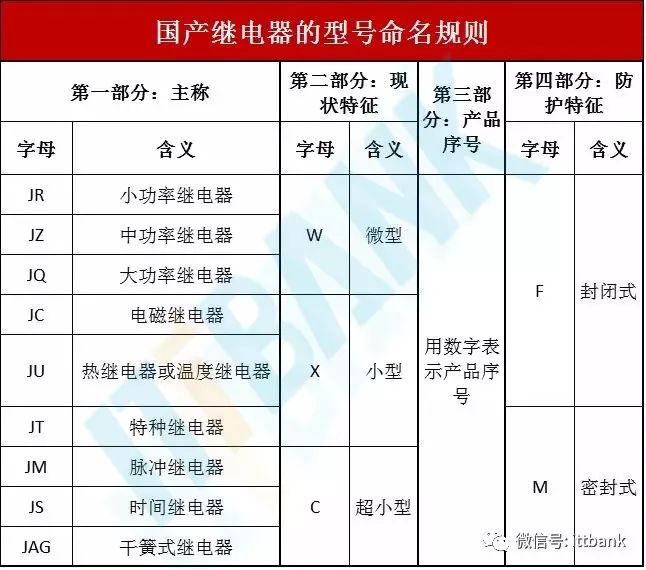

14.继电器与干簧管

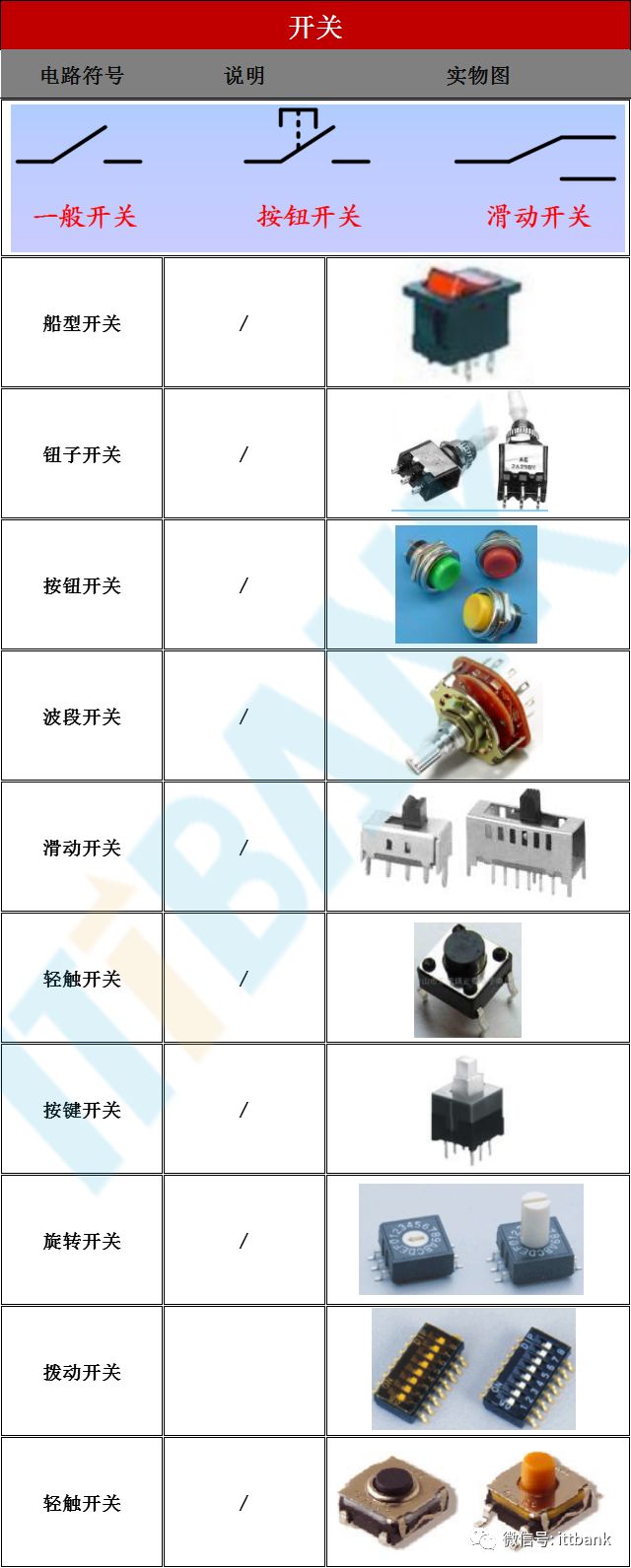

15.开关

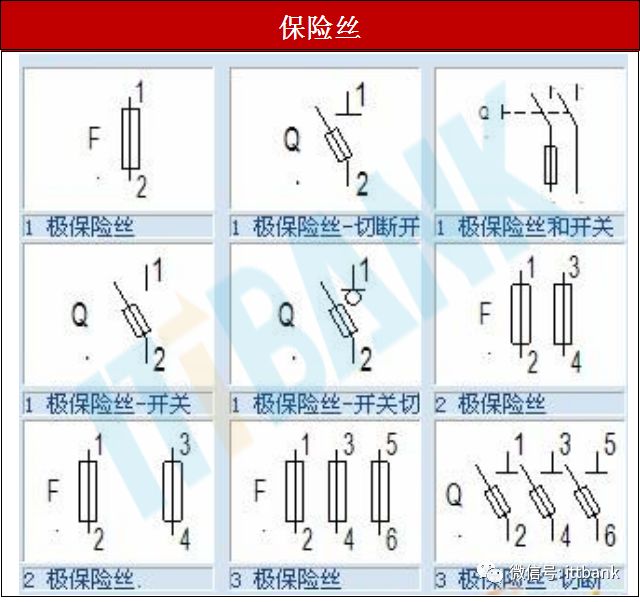

16.保险丝
