此文解决了人生一大重要疑问:电路如何把电压一步步顶上去的?

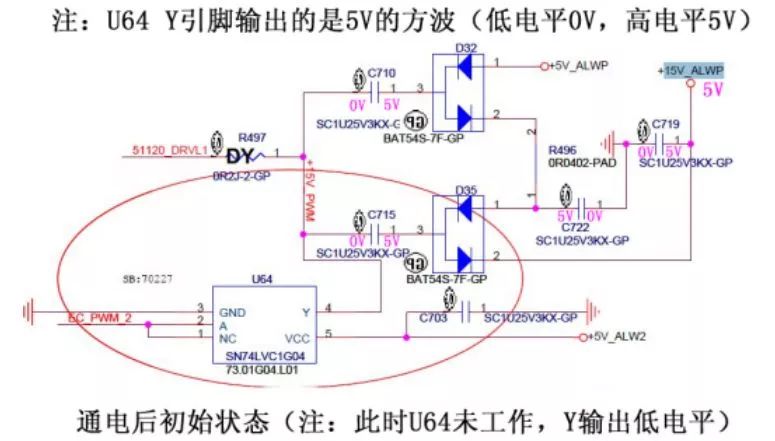

+5V_ALWP电压通过D32的1脚对C710、C722、C715、C719开始充电,充电完毕后电路状态如上图显示(二极管压降忽略不计)。

此时的+15V_ALWP,实际电压为5V。

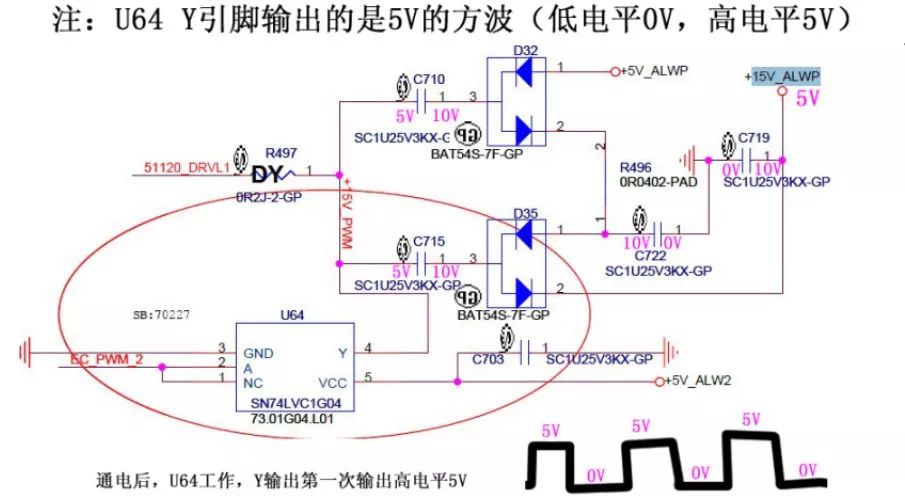

1. 由于电容的两端电压不能突变,此时C715两端的电位为左边5V,右边10V(C715的电压依然是10V-5V=5V),然后电流经过D35的2引脚,对C719电容充电,充电后C719的电压升到10V。

2. 在上述1发生的同时,Y输出的第一次高电平5V也对C710充电。同样电容两端电压不能突变,所以C710两端的电位为左边5V,右边10V(C710的电压依然是10V-5V=5V)。然后电流经过D32的2引脚对C732D电容充电(充电前C722的电压为5V),充电后C722的电压升到10V。

此时+15V_ALWP电压为10V。

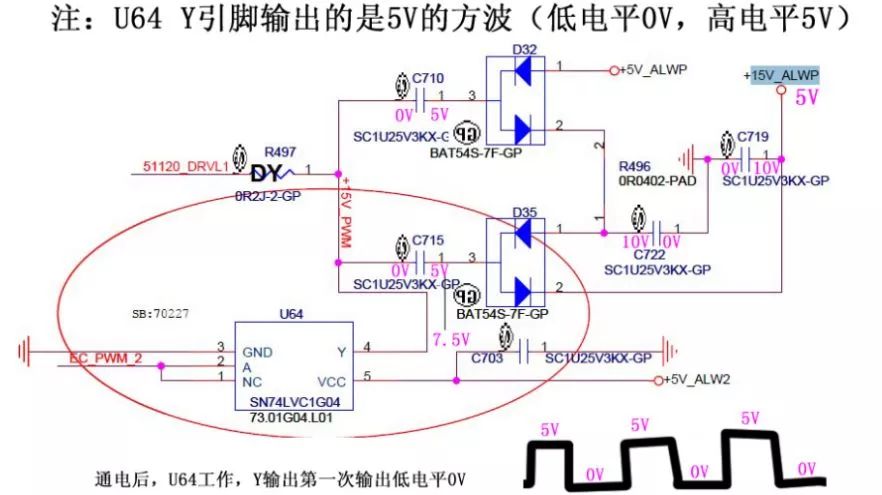

1. 由于电容的两端电压不能突变,此时C715两端的电位为左边0V,右边5V(C715的电压依然是5V-0V=5V,保持5V电压),当C715电压为5V后,由于C722电压10V>C715电压5V,C722会对C715充电。充电后C715=C722=7.5V。此时C715电压依然比C719电压低。是由于D35的2引脚处的二极管反向截止,所以C719不能对C715充电,C719电压保持在10V。

2. 在上述1发生的同时,Y输出的第一次低电平0V也改变了C710左端的电压。同样电容两端电压不能突变,所以C710两端的电位为左边0V,右边5V(C710的电压依然是5V-0V=5V)。此时C710电压低,C722电压高(7.5V)。但是由于D35的2引脚处的二极管反向截止,所以C722不能对C710充电。C722电压保持在7.5V。

3. 当Y再次输出高电平时,C722又被充电到10V。当Y变为低电平是C722(10V)对C715(7.5V)充电。C715=8.75V。当Y再次输出高电平时,此时C715两端的电位为:左边:5V,右边:13.75V(5V+8.75V),C715对C719充电,C719电压变为11.875V,C715由于对C719充电,电压变为11.875V。此时+15V_ALWP电压是11.875V。

4. 经过数次高低电平变化后,C715两端电压慢慢升高,同时C715对C719充电,C719电压也慢慢升高,最终C715会被充电到10V,不再升高。当Y引脚再次输出高电平5V时,C715的电位为:左边5V,右边15V(10V+5V).最终+15V_ALWP电压稳定在15V。
