苹果有史以来第一次一次发布了三款新 iPhone，这正式成为我们有史以来最繁忙的拆解日。我们将大部分精力都集中在iPhone 11 Pro Max 拆解上，但是我们当然无法抗拒查看中型的 iPhone 11。

步骤1 iPhone11拆解

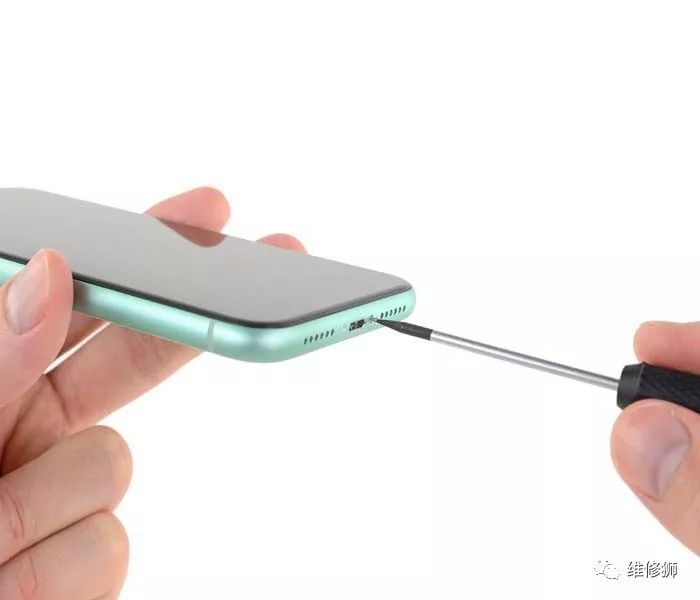

◆这种薄荷绿色的手机可能是今年 iPhone 产品线中的佼佼者，但在螺丝起子的帮助下，它同样很快就被打开了。

◆像往常一样，规格只说明了故事的一部分，希望拆解能够说明其余内容。这是我们已知的内容：

◆A13仿生处理器，配备有第三代神经网络引擎；

◆6.1寸（1792 × 828）326 ppi超级视网膜高清XDR LED显示屏，带有True Tone与 gamut 支持；

◆不只一个，有两个 12MP 后置摄像头（分别为：超广角和广角）以及配对了 TrueDepth Face ID 硬件的12MP自拍镜头；

◆最低64GB的板载储存（还有 128GB和 256GB可选）；

◆千兆级 LTE、Wi-Fi 6、蓝牙5.0、NFC；

◆IP68级防水防尘。

步骤2

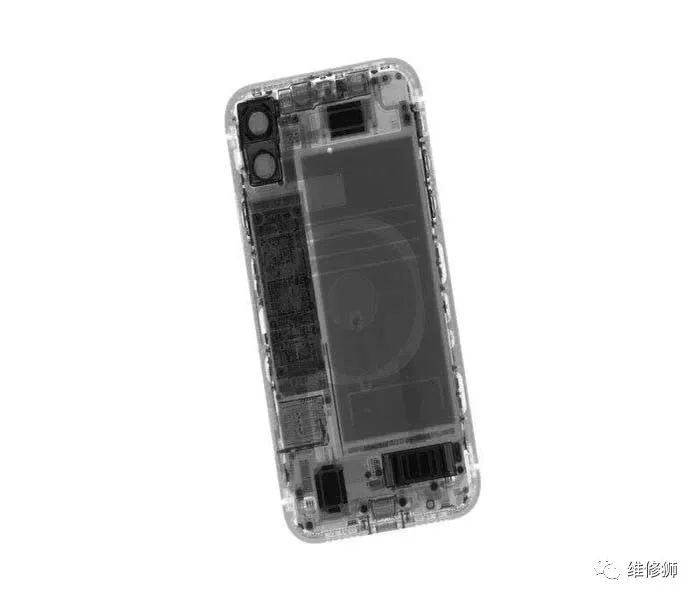

◆iPhone 的名称中可能再也没有“ X”了，但是幸运的是 X 光仍然直射通过它，这为我们提供了一个先发制人的秘密。

⚠ 并不是所有的 X 光都对它有利——它们也可以制作出精美的墙纸。

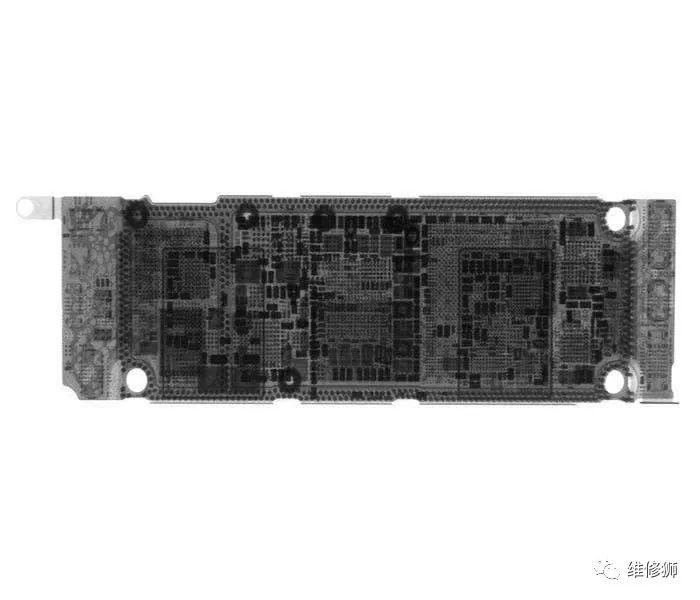

◆在内部，我们看到一块矩形电池，一块长的双层堆叠主板（请注意该板周围的小孔—— 通孔），并且没有第二个电池连接器和随附的神秘板。简而言之，它看起来有点像带有一些◆XS技术的iPhone XR。

步骤3

◆回到外部，iPhone 11摆脱了其前身 iPhone XR上在处理器上的“ iPhone”标签，仅带有Apple的中心标记。

⚠ 曾经被认为是寓言中的双边充电功能的象征，这个孤独的 Apple 标志嘲笑了所有敢于将耗尽电量的 AirPods 放在这里寻求充电的人。

◆同时，XR的相机模块似乎经历了一些摄影有丝分裂。iPhone 11 新的双摄像头被安放在一个凸起的鼠笼中，在不经意间掀起了淘金热。像惊讶的小猫头鹰探出头看一样，说有人吗？

步骤4

◆什么样的手机被定义为 "Pro" 的原因仍然悬而未决，但是可以肯定的是：如今，你不必成为专业人士即可打开 iPhone。

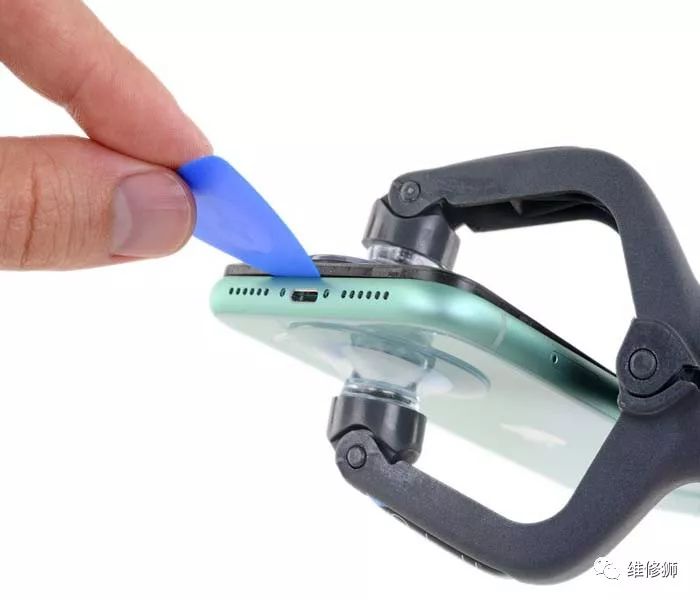

⚠ 自 iPhone 6S 以来，通过 iPhone 屏幕胶的步骤一直是相同的：加热，切片和重复。只需注意各个排线！

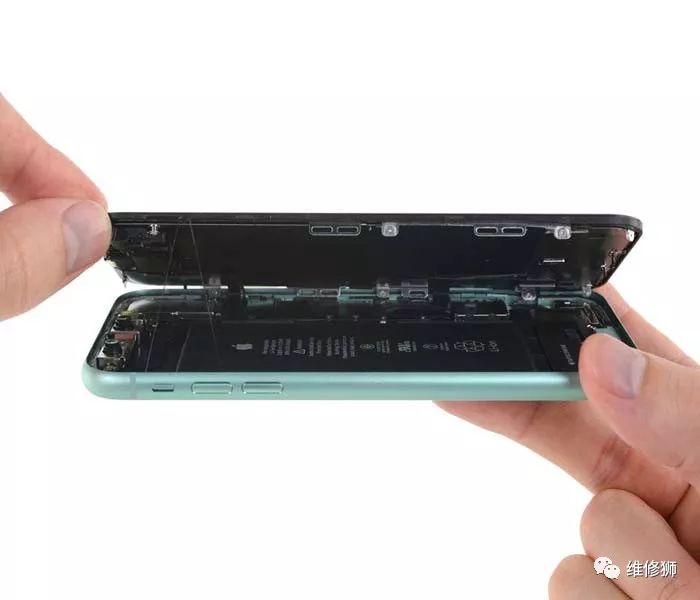

◆与新的Pro手机一样，屏幕组件的电缆在一侧对齐，但并没有紧紧和安全地分组在一起。

◆尽管与IP67等级的 iPhone XR 相比，IP68的防水和防尘性能得到了改善，非常好！（但是，如果说实话，我们更爱上另一款让事情变得更加轻松的手机，尽管没有防水功能。）

步骤5

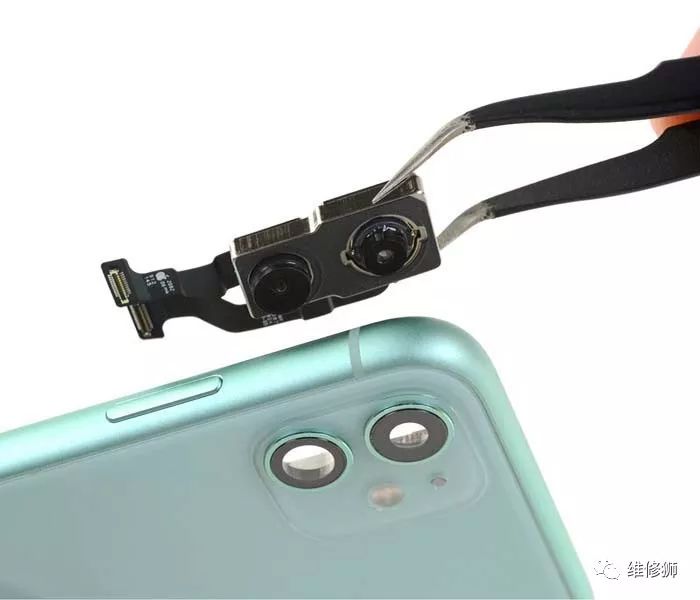

◆尽管这款手机不足以配备长焦相机，但它仍然具有两种 Pro 机型都喜欢的升级版宽和超宽传感器和镜头。这意味着更快的快门速度，更宽的ISO范围和夜间模式功能。

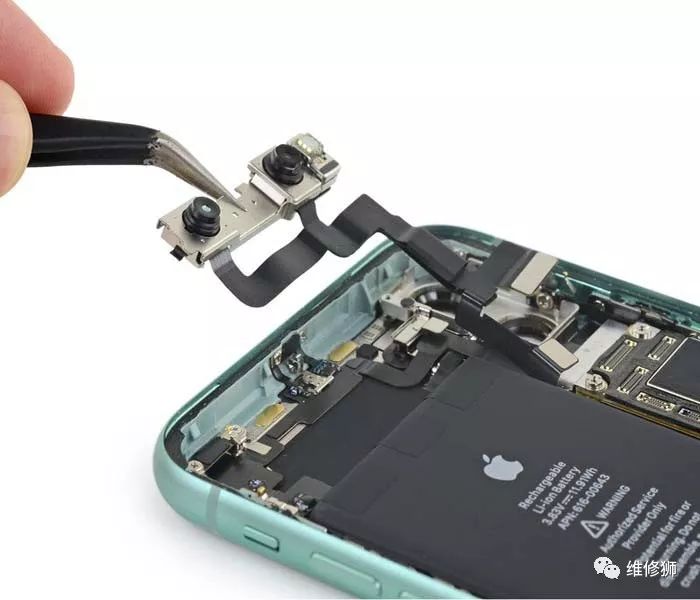

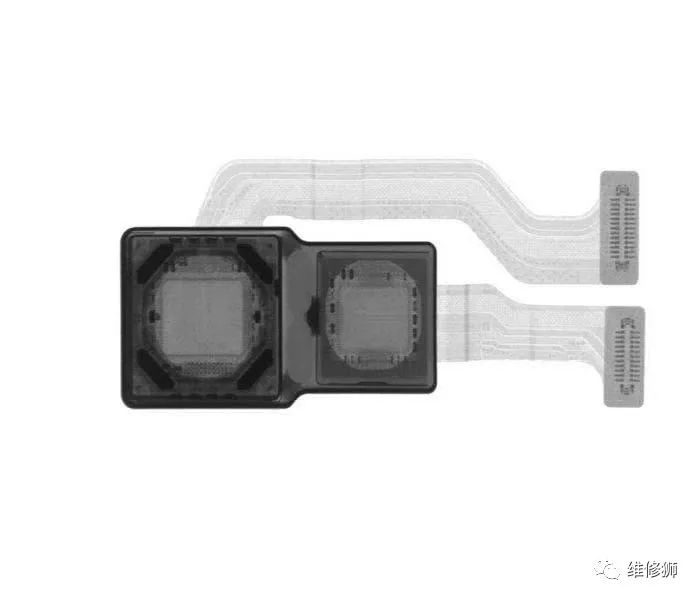

◆X 光显示在广角模块中有望实现的光学图像稳定（图像中的暗区是电磁体）。同时，TrueDepth 模块的柔性电缆已重新布线，不再固定在电池下面，从而可以在维修相机时更快，更轻松地进行访问。

步骤6

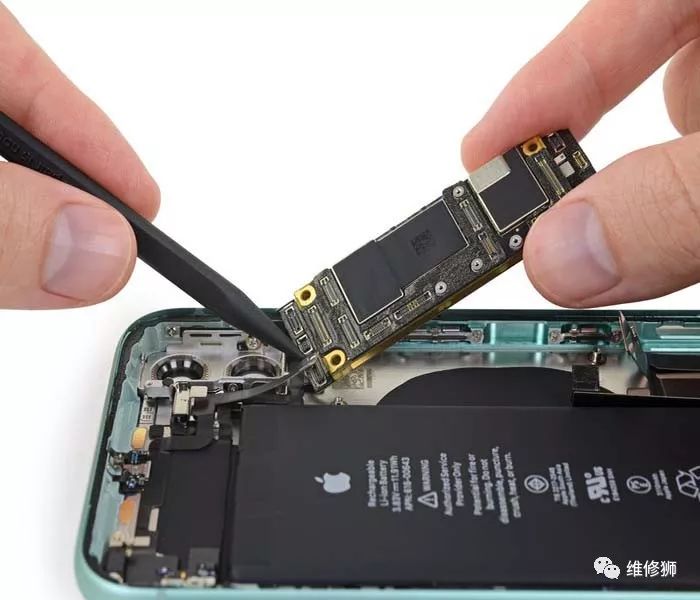

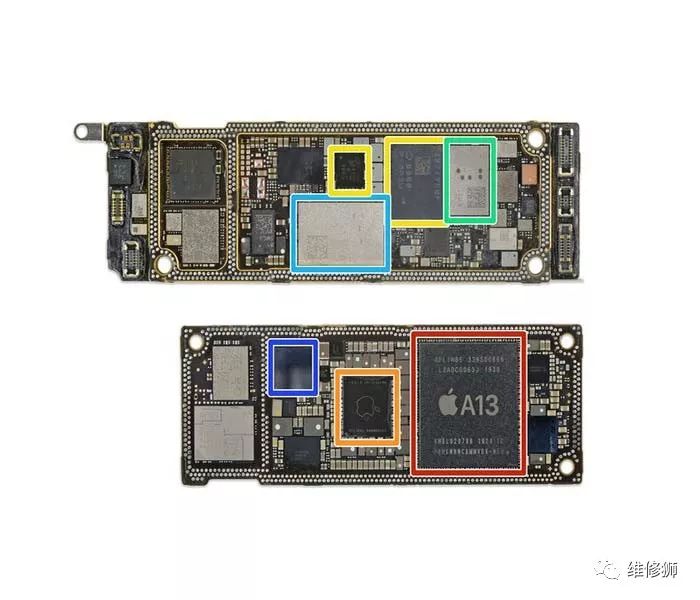

█ 目前我们识别出了这些芯片：

█ 苹果（Apple） APL1W85 A13仿生芯片叠在海力士 LPDDR4X 内存芯片上看上去 是4GB；

█ 苹果（Apple） APL1092 343S00354 电源管理IC；

█ 英特尔 9960 P10 PSM 调制解调器和P10 406收发器。意法半导体（STMicrolectronics） STB6010A0N 电源管理IC。

█ 闪亮的银色 I7J9，我们现已确认它是Apple的新型U1无线定位芯片。

█ 苹果/村田339S00647 WiFi /蓝牙SoC

█ 凌云逻辑（Cirrus Logic） 338S005009 音频解码器；

步骤7

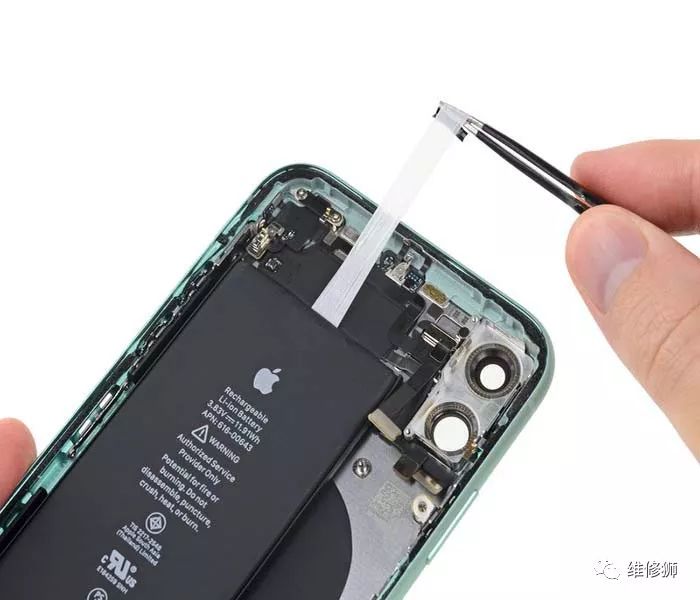

◆这款矩形电池总共可容纳 6 GB 的RAM（奇怪的电池小拉条），不幸的是，它们不像 Pro 手机简化的拆卸过程——要舒适地拆卸所有这些胶带，你将不得不拆除振动马达以外，还需卸下扬声器。

◆这并不是说我们不喜欢这种可拉伸剥离的粘合剂（我们热爱电池小拉条！），但是与 Pro 兄弟姐妹相比，这确实使电池更换过程变得复杂。

◆今年的电池尺寸为 40.81 x 96.93 x 3.97 mm，重44.1克。

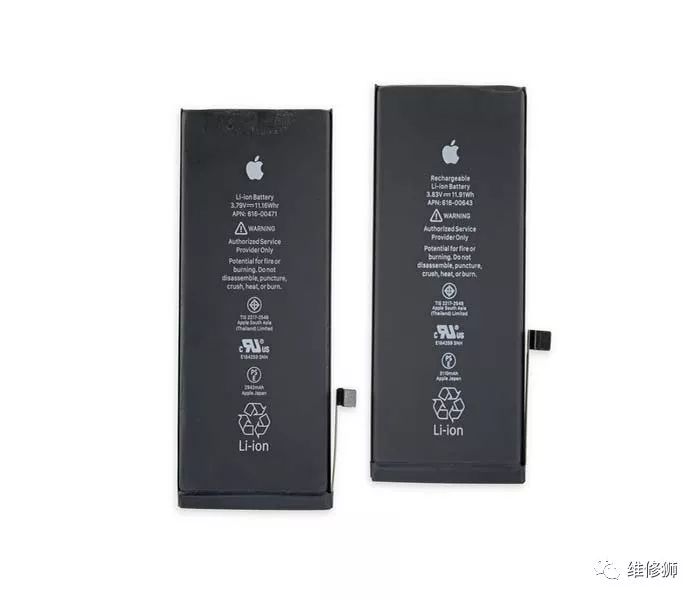

◆与 XR 的电池相比，尽管容量增加了，但11的尺寸略小。3110 mAh是新规格，大约增加了7％。这并不是一个很大的差异，但这可能是iPhone 11 电池续航时间延长的部分原因。

⚠ 如果你希望像通常那样以瓦特小时为单位的电池电量统计，则可以看到从11.16 Wh跃升至11.91 Wh。

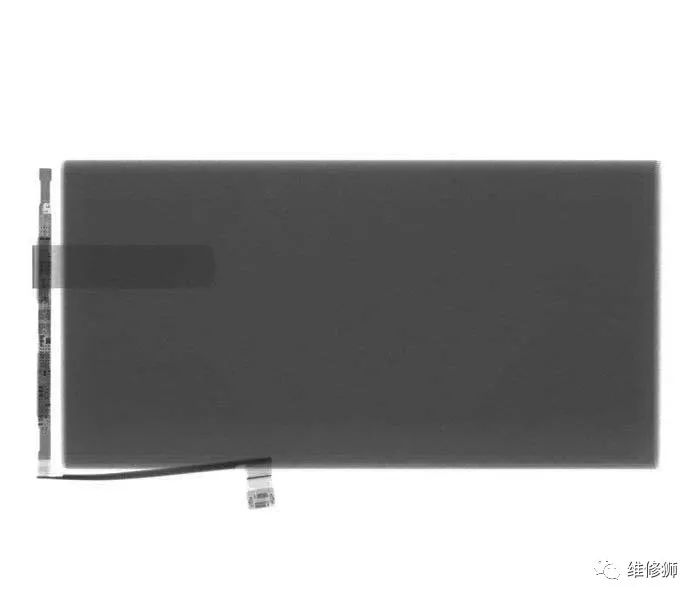

◆矩形电池上只有一个接口，但仍包含在Apple 的新硬件（可改善电池健康状况）文档中。也许这意味着11 Pro中的双绞线是用于双边充电的？并且11 中还有一些其它有助于健康的硬件差异吗？

步骤8

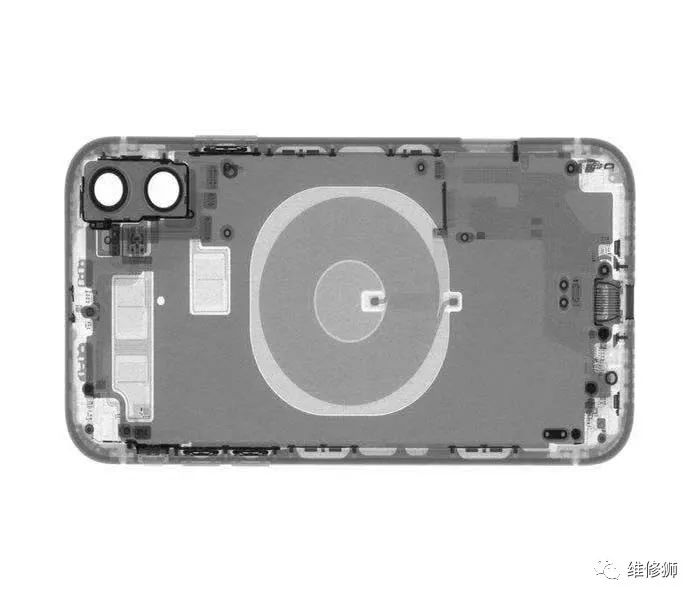

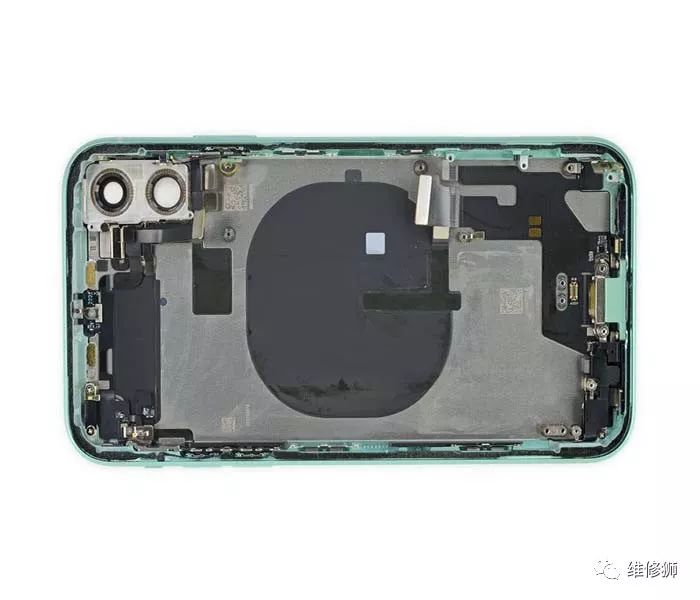

◆后壳几乎被挖空，我们以照 X光结束，这给我们留下了一些挥之不去的问题。尽管缺少第二个电池接口，我们还是不禁凝视着这个充电线圈，想知道可能会发生什么。

◆如果最终生产设计中包括双边充电，则我们不一定希望线圈得到彻底改变，但是几乎肯定会需要更大的电池和额外的热量管理，因为反向无线充电很渴且效率低下，因此会散发大量的热量。

◆在使用 iPhone 11的情况下，我们并没有真正看到这些东西。

◆也许与没看到的第二个电池接口有关，我们还发现了之前遗漏的 Pro Max 中发现了新电池充电板。

◆最后，就像在 Pro 和 Pro Max 中一样，我们方便的X光揭示了我们认为是与UWB相关的天线，它们被小心地嵌入到后壳中。

步骤9

总结一下：

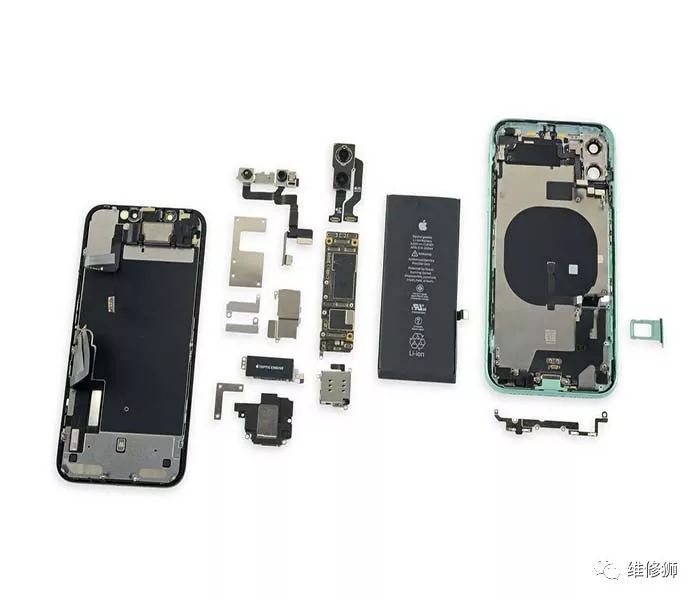

不管你赞成与否，所有2019年的iPhone 都附带堆叠式PCB 主板，以实现最大的密度和空间效率。

与Pro兄弟姐妹不同的是，11的电池容量仅增加了7％。

像它的兄弟姐妹一样，11拥有一个超广角相机，一些UWB硬件，以及一个巨大的问号，说明苹果是否曾经打算让它具有反向无线充电功能。
