UG编程加工参数详解之流线驱动

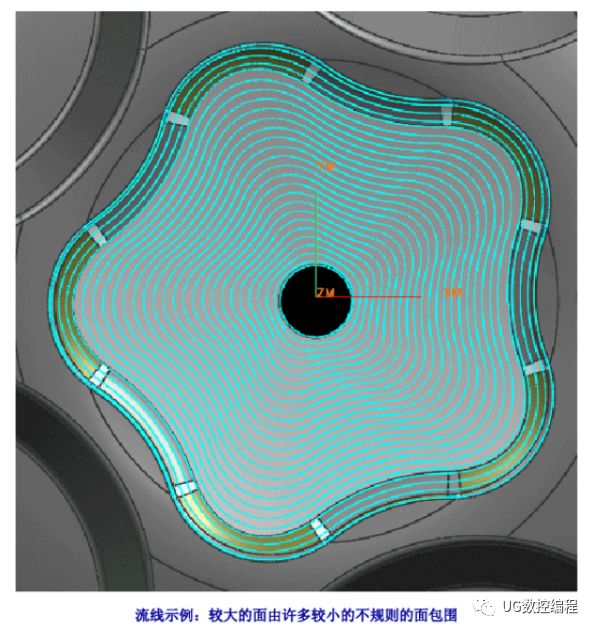

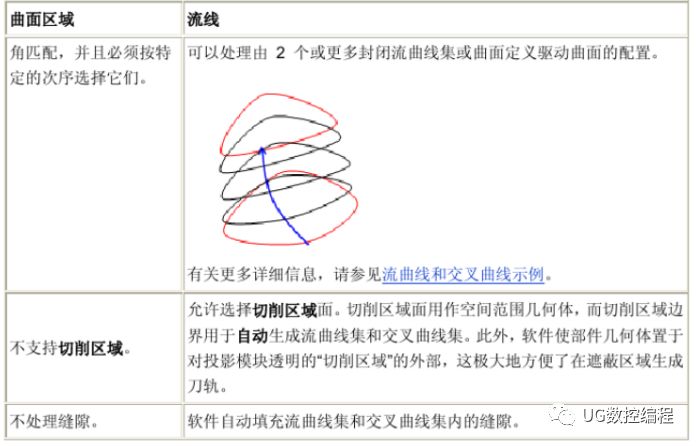

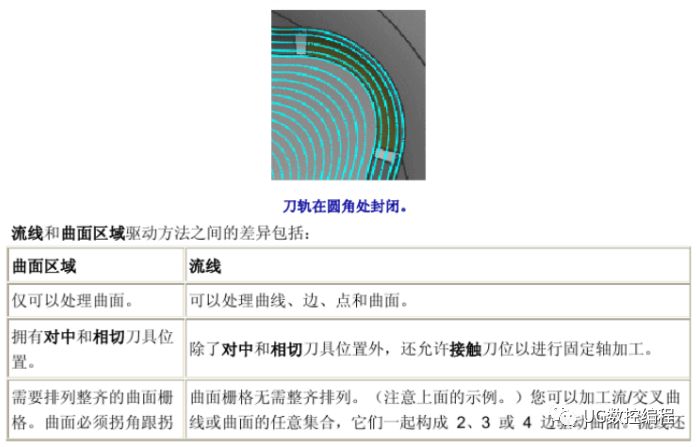

流线驱动方法根据选中的几何体来构建隐式驱动曲面.流线使您可以灵活地创建刀轨,规则面栅格无需进行整齐排列。

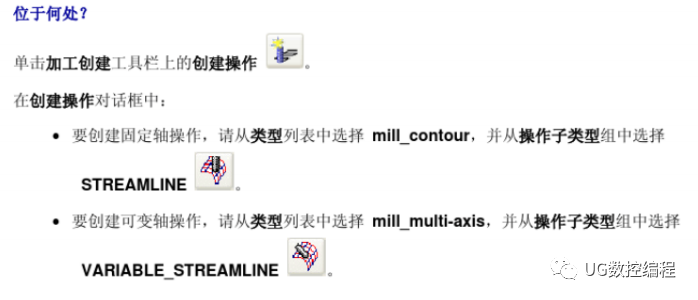

可变流线

可变流线支持所有在可变轴曲面轮廓铣中可用的刀轴选项。

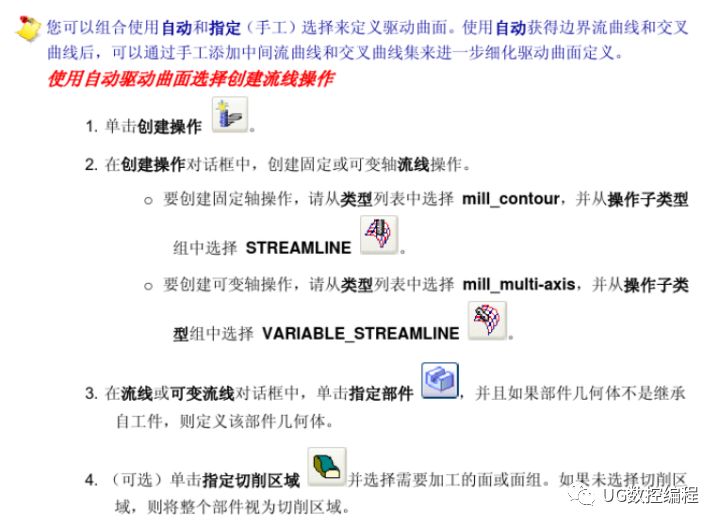

自动曲面创建

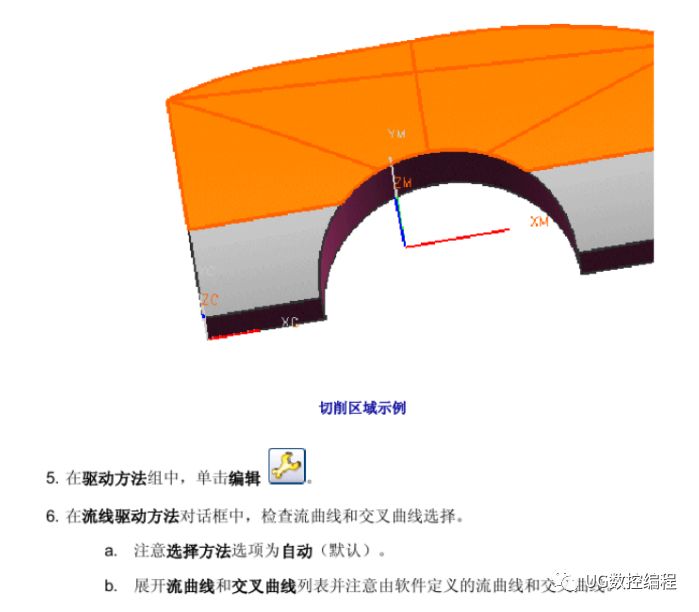

对于更简单的加工,选择切削区域并将选择方法设置为自动。软件:

•根据“切削区域”边界边缘生成流曲线集和交叉曲线集。

•消除孔和小的内部修建区域。

•填充流曲线集和交叉曲线集内的小缝隙并光順其中的小纽结。

如果切削区域几何体是从若干个不相连的区域选择的,则系统会标识并处理具有最长周边的单一连续区域。所有其他区域均被忽略。

如果几何体是从不同体选择的,则自动将它们看作是不相连的。

您可以使用指定手工定义具有缝隙的曲线集或从多个体选择曲线。

手工驱动曲画创建

要更精确地控制刀轨,将选择方法设置指定并手工定义驱动曲面的选择曲线.系统填充流曲线集和交叉曲线集内的小缝隙并光順其中的小纽结.

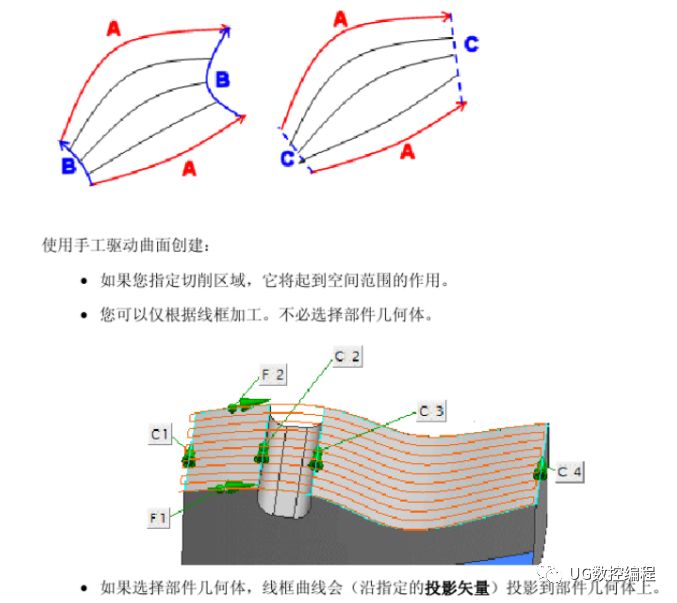

您通过选择流 (A)和可选的交叉(B)曲线为流线驱动方法定义驱动曲面.选择面边缘、线框曲线或点来创建任意数目的流曲线和交叉曲钱组合.如果您未选择交叉曲线,则软件使用线性段(C)将流曲线的末端连接起来.

刀轨生成

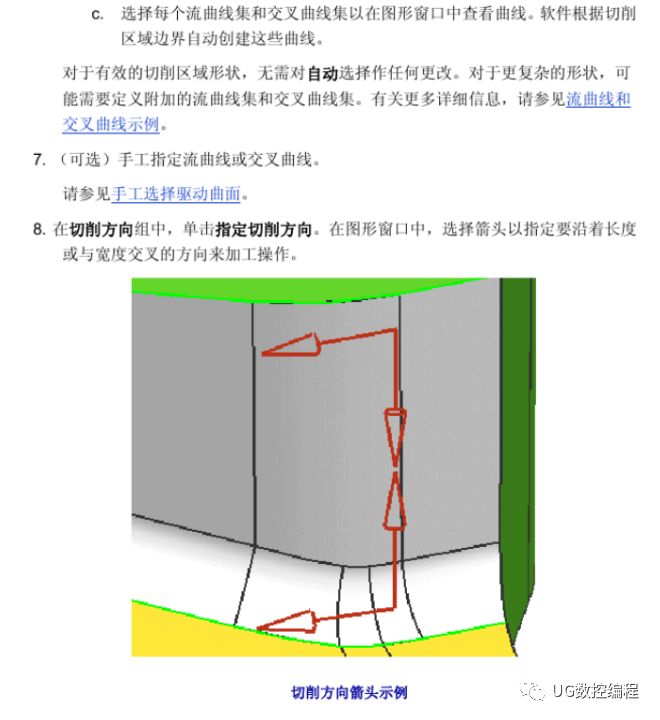

默认情况下,刀轨先在第一条交叉曲线上开始,并沿流曲线移刀直到抵达最后一条交叉曲线,然后添加步距并进行下一次移动.您可以使用指定切削方向矢量将刀轨方向更改为所需的方向.

手工创建

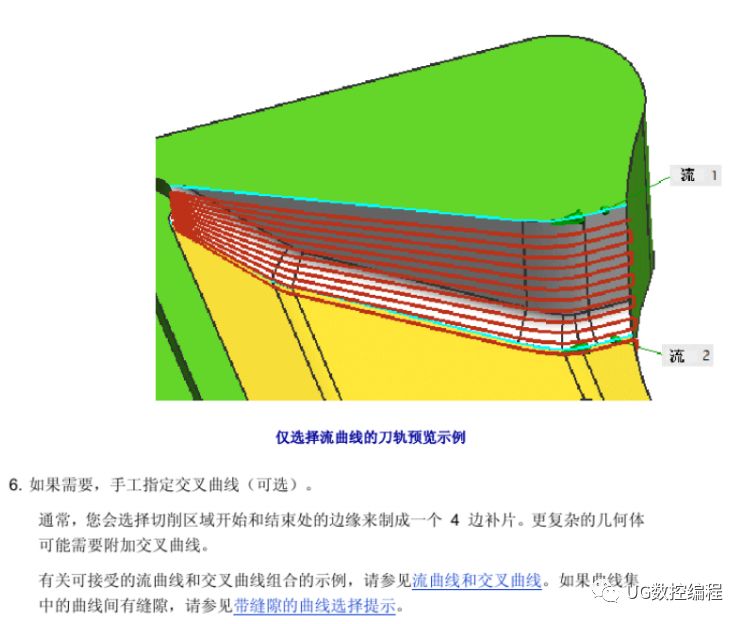

使用流线,您可以先选择部件和切削区域几何体,然后手工选择流曲线和交叉曲线以替换或扩充自动选择.或者,您可以从手工选择流动和交叉曲线开始・流线不要求具有部件几何体或切削区域.

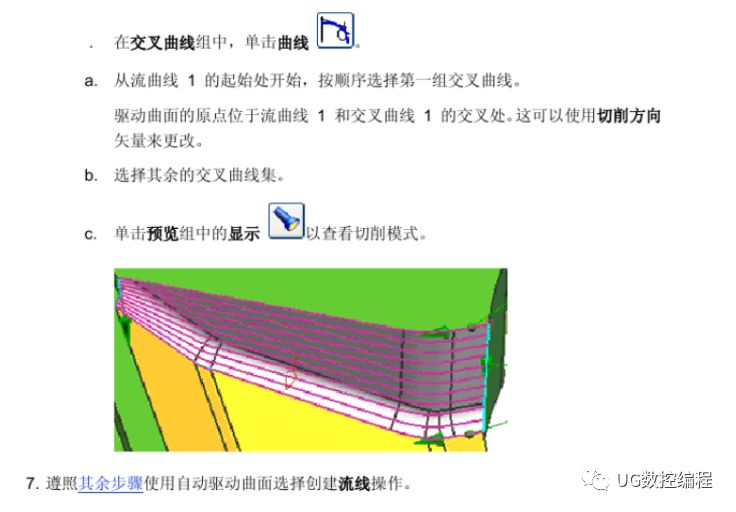

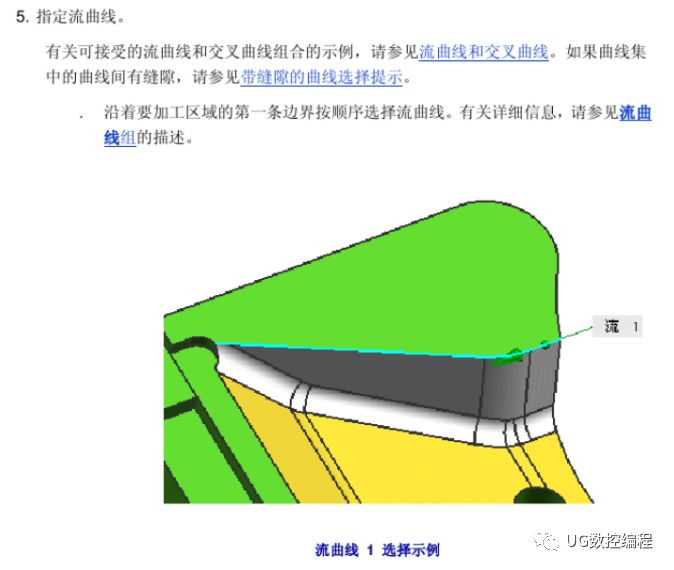

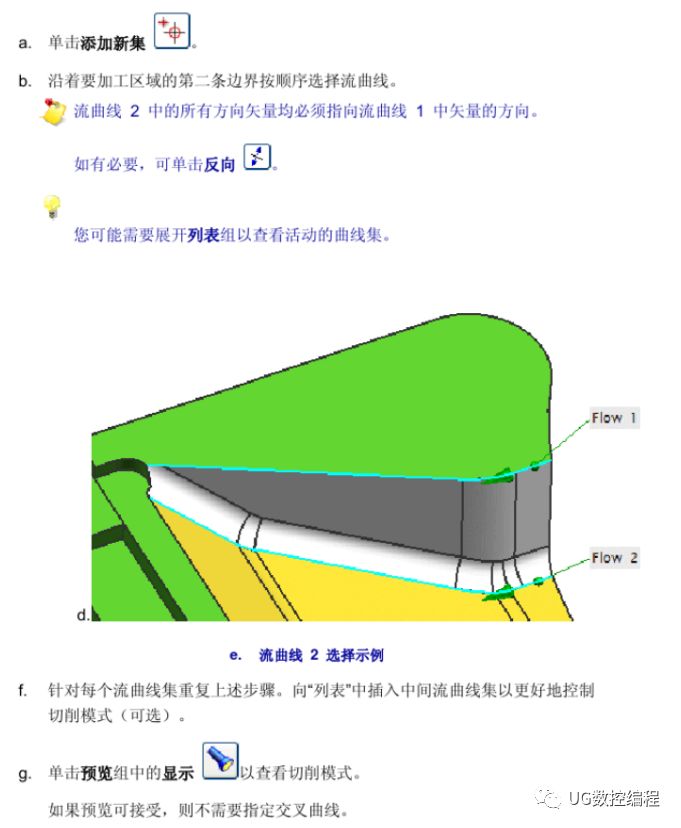

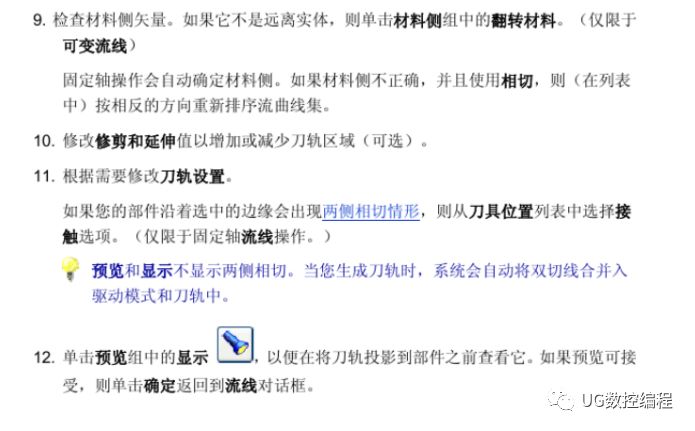

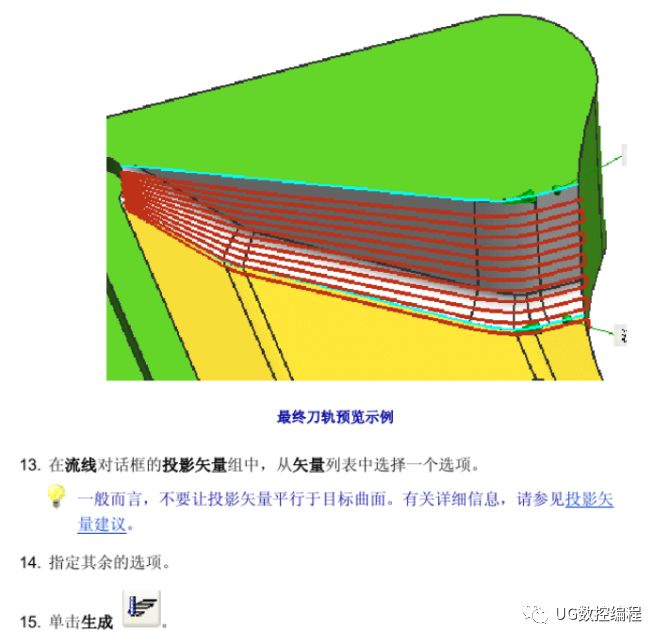

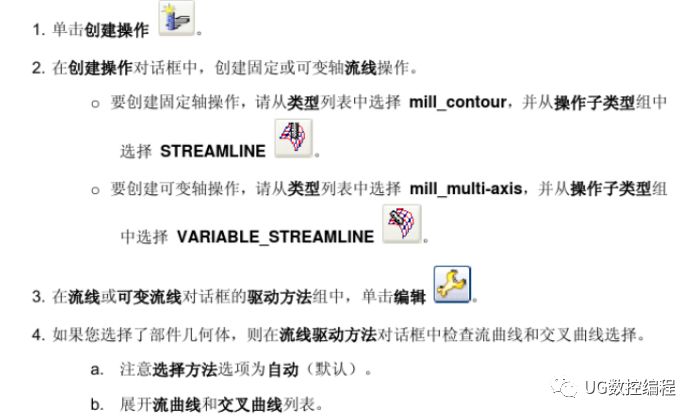

要手工指定淹曲线和交叉曲线,
