一、变压器差动保护简述

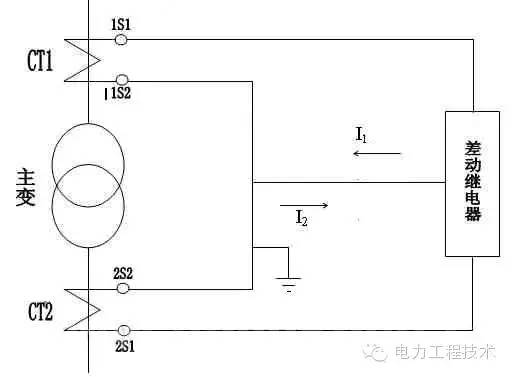

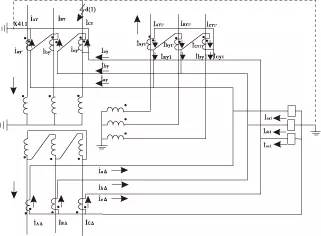

按循环电流原理装设的。 主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。 在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。在继电器线圈中流过的电流是两侧电流互感器的二次电流差，也就是说差动继电器是接在差动回路的。

二、变压器差动保护原理分析

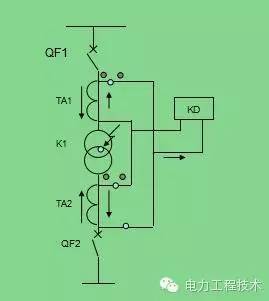

两侧电流互感器TAI和TA2之间的区域为差动保护的保护范围，保护动作于断开两侧断路器QFI、QF2。

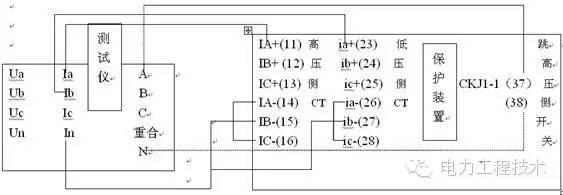

2.1差动保护的主要功能及技术要求

(1)采用比率制动的原理,能可靠防止区外故障时保护装置误动。新型变压器保护差动保护的动作特性，是把传统的比率制动特性抬高，称高值比率特性，用特性躲过区外故障电流互感器的饱和的影响；新增加了灵敏变斜率比率制动曲线, 为防止该特性在区外故障时TA的暂态与稳态饱和时可能引起的稳态比率差动保护误动作，装置采用各相差电流的综合谐波作为TA饱和闭锁动作的判据，灵敏的抗电流互感器饱和的变斜率比率制动曲线可以保证区外严重故障不误动，区内轻微故障可靠动作。

(2)具有电流互感器(TA)断线判别功能，并能闭锁差动或报警，当电流大于额定电流时应自动解除闭锁并可动作出口跳闸，同时发出断线信号。虽然，差动保护具有上述功能，但是，从安全考虑，当差动保护发生TA断线时，应允许差动保护动作跳闸，而不应闭锁保护，因为即使继续运行，处理也不安全。

(3)为防止由于故障电流过大时，电流互感器饱和导致差动保护拒动，在差动保护中装设有差动电流速断保护，能够有效保证在区内发生各种短路故障时，保护装置可靠动作。

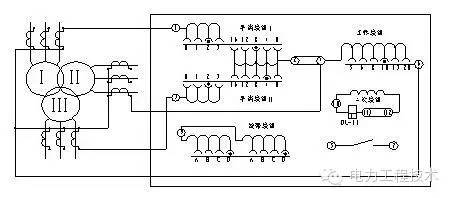

(4)由于各侧电流互感器的变比和接线方式可能不同，有平衡差动保护各侧电流幅值和电流相位角的功能.

(5)对于变压器的差动保护有涌流闭锁功能.

三、差动保护中的差动速断的作用

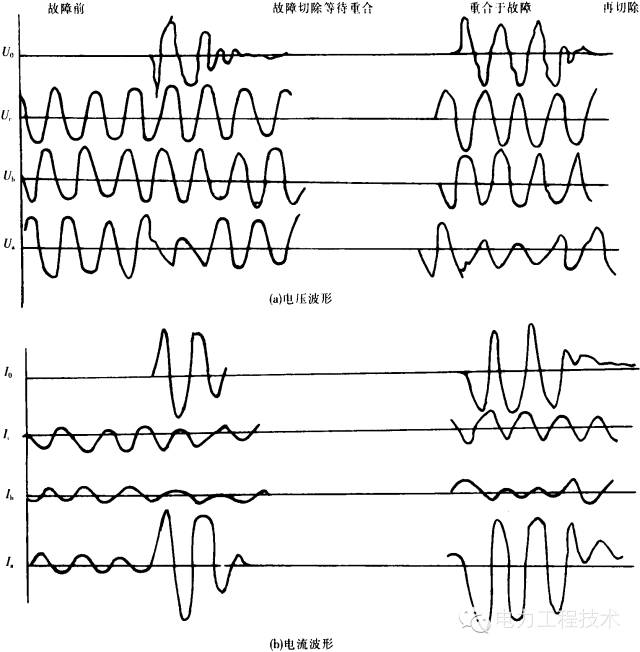

当变压器内部故障电流过大时，变压器差动保护用的电流互感器将要饱和，电流互感器饱和时将产生各种高次谐波，其中包含二次谐波分量。而变压器差动保护的涌流闭锁功能，目前大部分采用二次谐波闭锁，当电流互感器饱和时，电流中的二次谐波分量将会使差动保护闭锁，不能动作出口。这时，只能靠差动速断保护动作出口，因为涌流闭锁不闭锁速断。因此，变压器差动保护中要设置速断保护。

根据差动速断保护的特点，要求差动速断保护满足以下两点要求：

（1）动作电流应能躲过最大励磁涌流电流。

（2）区内发生最大短路电流故障时，应有足够的灵敏度（一般这种故障都是发生在高压套管引线上）。

四、变压器差动保护误动原因

1、二次侧负载在流过短路电流下，不能满足CT10%误差曲线的要求。在电流互感器接入系统容量变化或新装保护投入运行时，不可忽略根据差动保护区内短路故障时穿越变压器的最大短路电流和实测的差动回路二次负荷，较核保护用CT的10%误差曲线是否满足要求。确保CT在10%误差范围内。如果不满足CT的10%误差曲线要求，由于CT的容量不足以提供二次负荷所需的要求，在故障时差动保护可能拒动、误动直接影响差动保护的可靠性。此时应适当加大CT变比，并重新较核CT的10%误差曲线直到符合要求。

2、差动保护二次电流回路接地方式不当

差动保护二次电流回路接地时，各侧TA的二次电流回路必须通过一点接于地网，因为变电站的接地网络之间并非绝对等电位，在不同点之间有一定的电位差。当发生短路故障时，有较大的电流流入地网，各点之间的电位差较大。如果差动保护二次电流回路接在地网的不同点，它们之间的电位差产生的电流将流入保护装置，影响差动保护装置动作的准确性甚至使之误动。所以各侧CT的二次电流回路应并联后接到保护装置的差动电流回路中，所有电流回路必须在并联的公共点处接地。

五、变压器纵差保护的维护

（1）严防TA二次回路接触不良或开路

在保护装置安装调试之后，或变压器大修后投运之前，应仔细检查TA二次回路，拧紧二次回路中各接线端子的螺丝，且螺丝上应有弹簧垫或防震片。

（2）严格执行反措要求

所有差动TA二次回路只能有一个公共接地点；且该接地点应在保护盘上。

（3）确保差动TA二次电缆各芯线之间及各芯线对地的绝缘

应结合主设备检修，定期检查差动TA二次电缆各芯线对地及各芯线之间的绝缘；用1000V摇表测量时，各绝缘电阻应不小于5MΩ。

另外，在配线过程中，不要损坏电缆芯线外层的绝缘，接端子线的裸体外露部分尽量要短，以免因振动等原因而造成接地或相间短路。

（4）纵差保护用TA的选择

在选择变压器纵差保护TA时，一定要保证各组TA的容量及精度等级。优先采用暂态特性好的TP级TA。

另外，选择二次电缆时，差动TA二次回路电缆芯线的截面应够。对于长电缆，其芯线截面应不小于4mm2（铜线）。

保护装置内部辅助TA的特性应好，还可由软件设置抗TA饱和陷井。

（5）合理的整定值

在对变压器纵差保护各元件的定值进行整定时，应根据变压器的容量、结构、在系统中的位置及系统的特点，合理而灵活地选择定值，以确保保护的动作灵敏度及可靠性。
