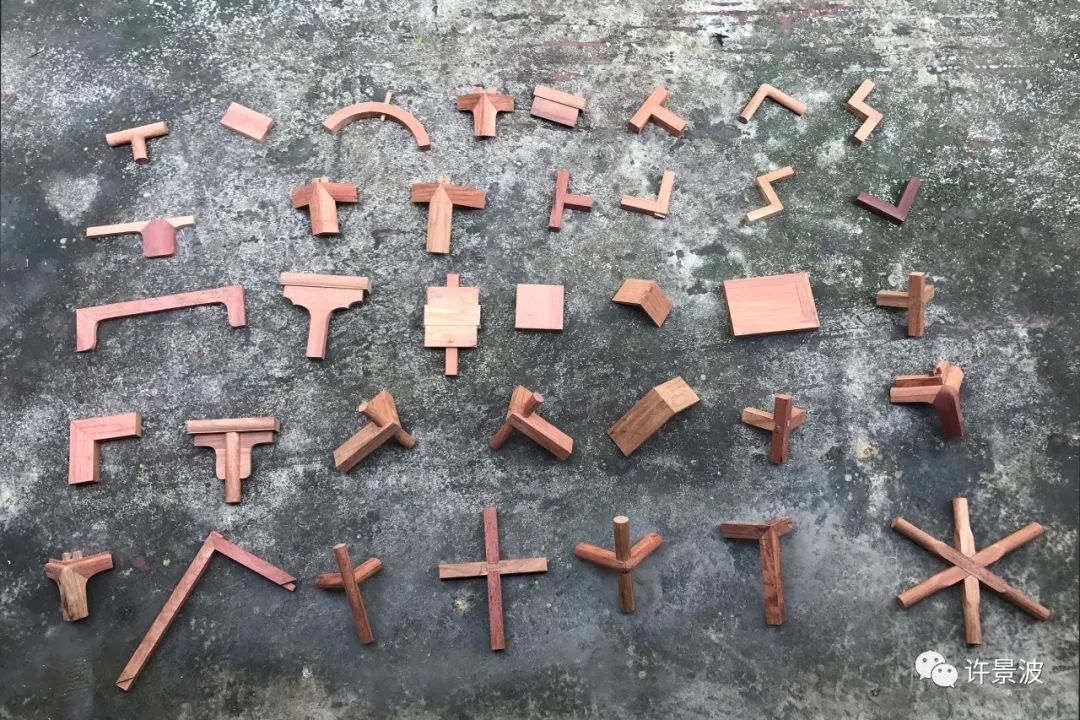

传统家具的36种基本榫卯结构

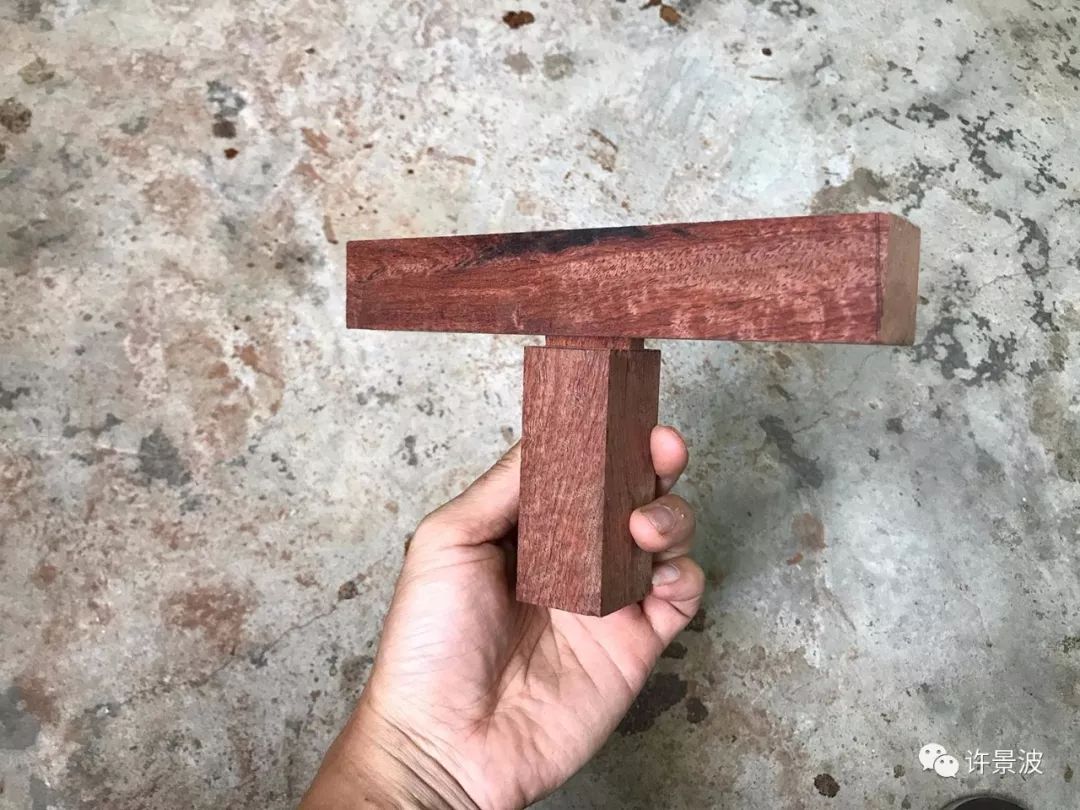

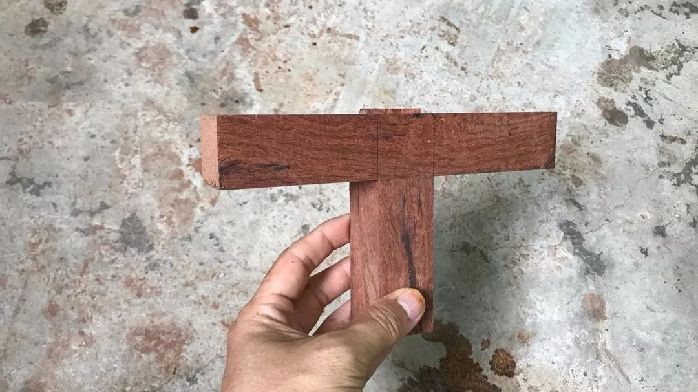

1、方材丁字形接合 之直肩榫,又称齐肩膀榫。

此种榫卯是最基本的榫卯,被广泛应用。别的榫卯结构都是根据此种榫卯结构不断演变而来的。

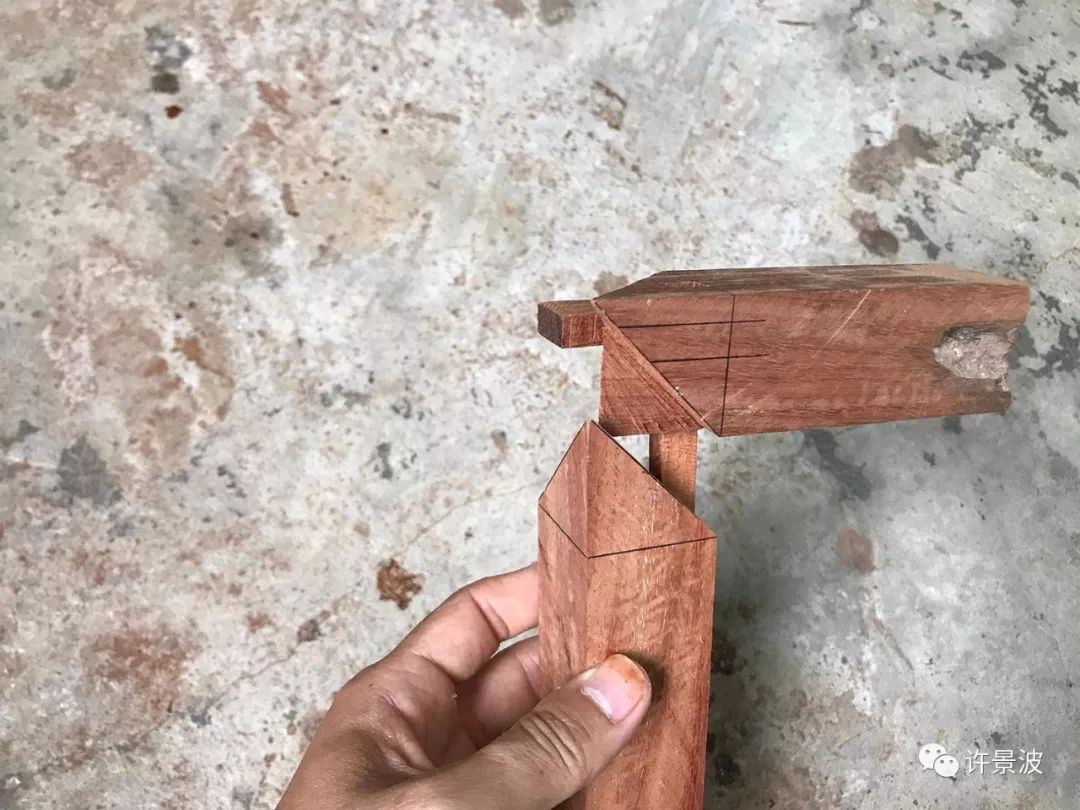

2、方材丁字形接合之两面大格肩,虚肩榫

大格肩虚肩是格肩结构的最佳结构,做成虚肩的目的是使榫头接触面大,达到榫卯牢固的目的。

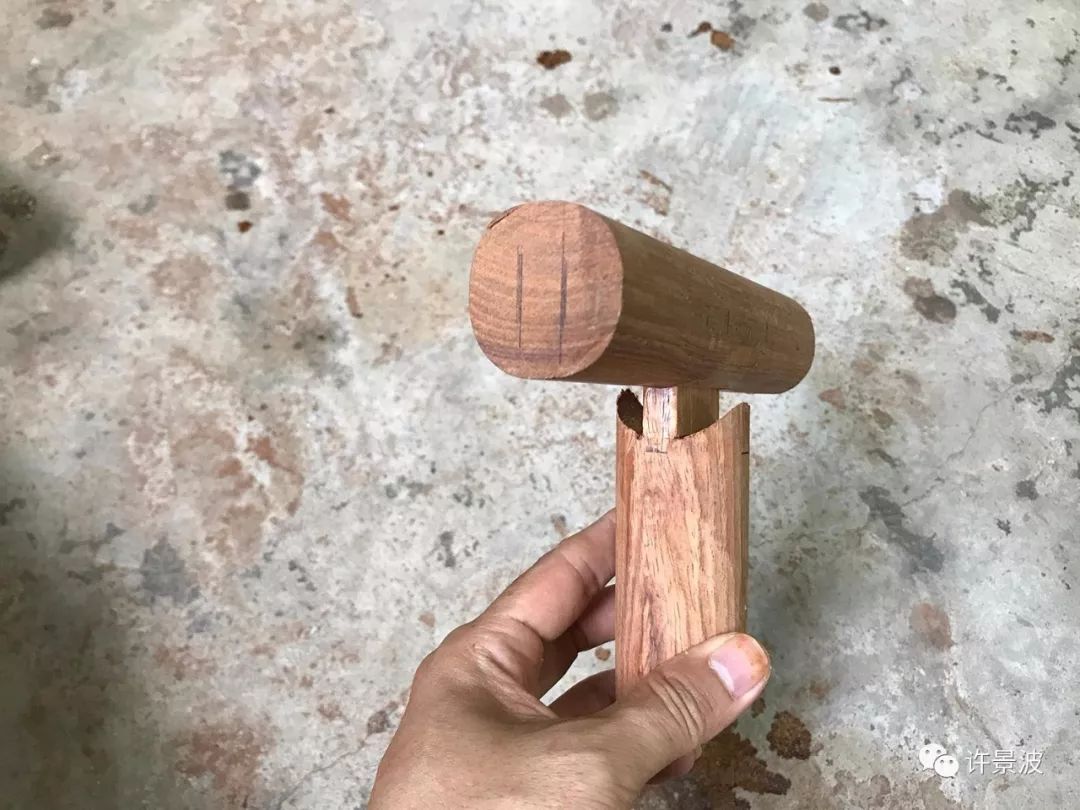

3、圆材丁字接合之飘肩,又称蛤蟆肩

榫头的肩是弧形的,肩的弧度大小和相交圆材的接触面弧度一致。

4、方材丁字形接合之小格肩虚肩,大进小出榫

为使两根相交的料受力均匀,而且受力最大化,需要做成大进小出榫。

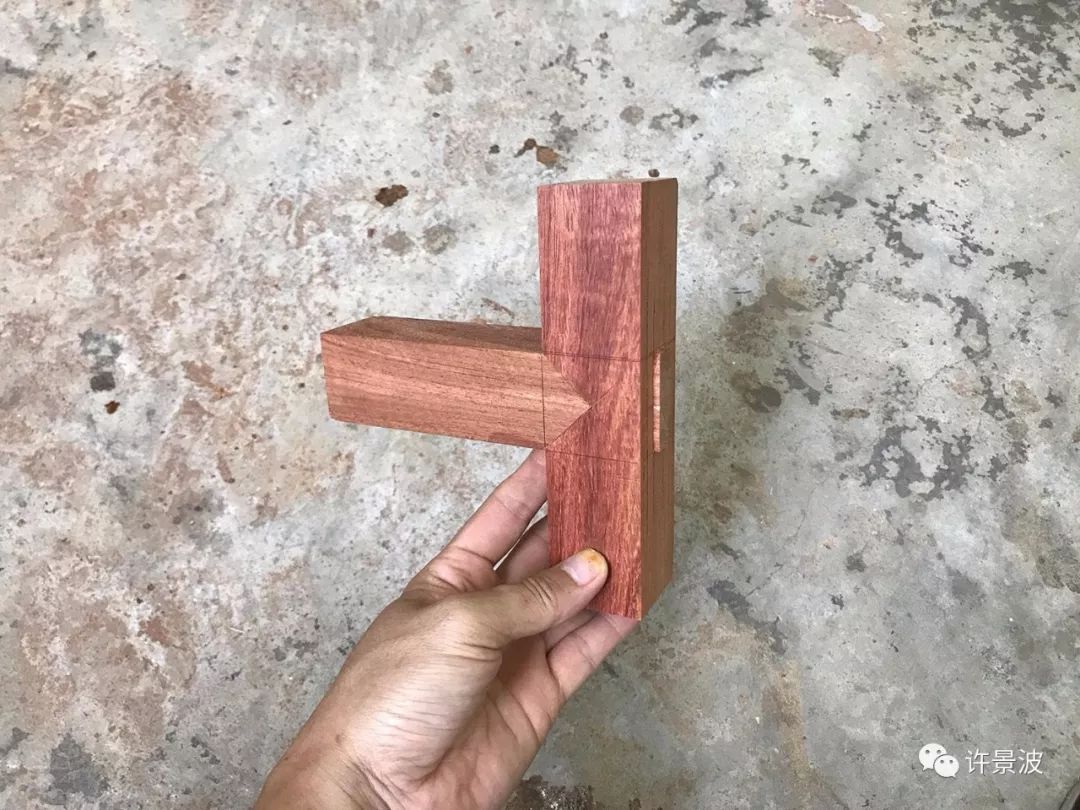

5、方材丁字形接合之大格肩半榫,榫头内格角相交

两个面都不要明榫,还想让两根料受力比较均匀,而且把榫头做到最长,可采用此种结构。

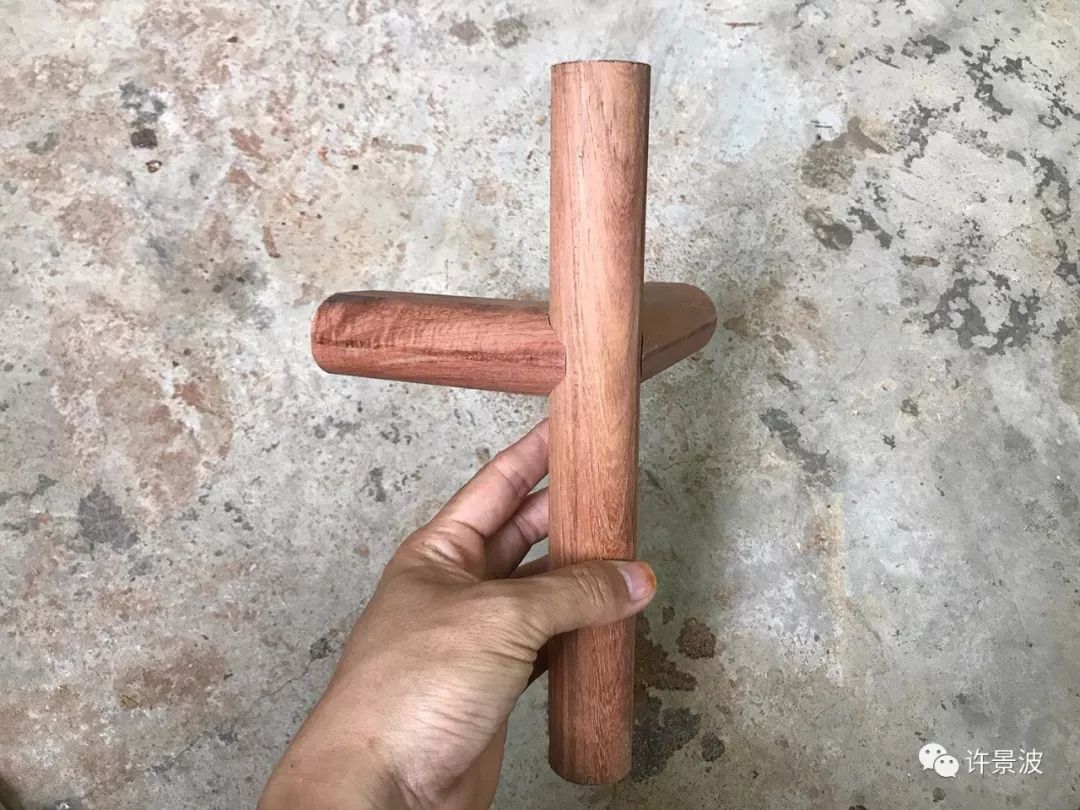

6、圆材丁字接合

7、圆材丁字形接合之裹腿做,兩根出榫格肩相抵

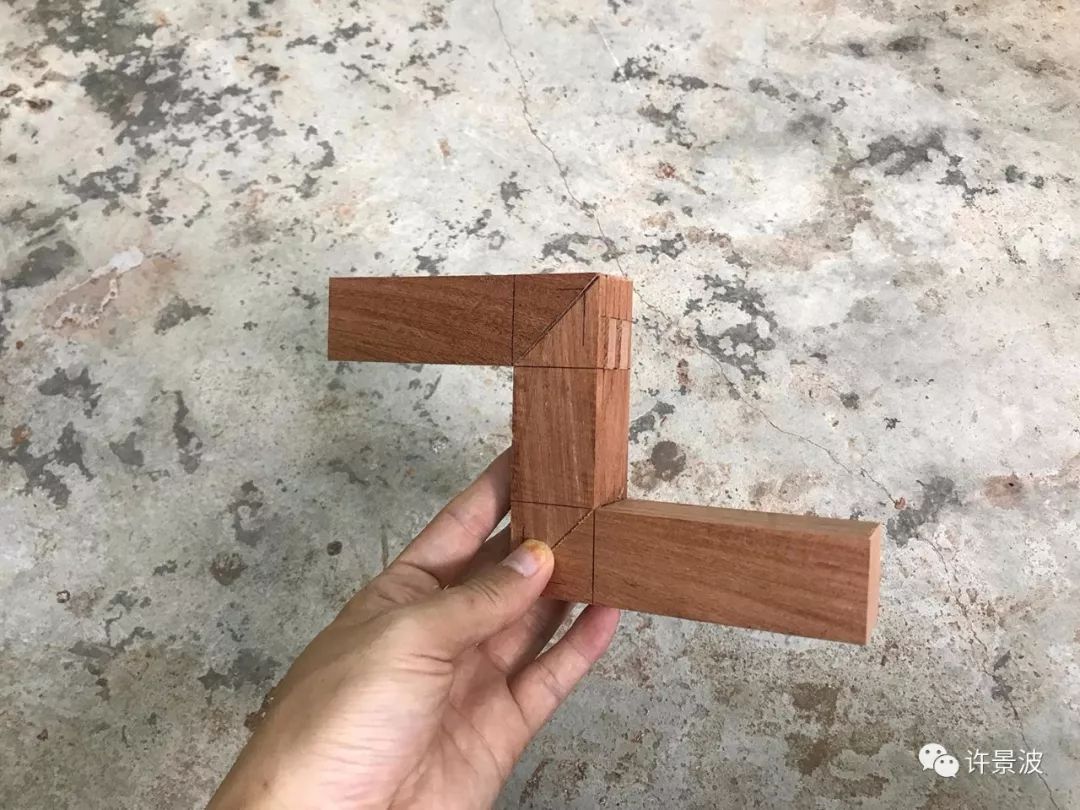

8、格角攒边榫之单面格肩

这种格角攒边榫结构是最讲究的最牢固的榫卯,是家具制作中最精细的做法。

9、燕尾格角攒边榫

10、格角攒边榫之双面格肩

这种双面格肩榫做成柜门后竖料上下端有横茬露出,待柜门装到柜子上时横茬就不明显了。

11、圆材闷榫角接合之烟袋锅榫

制作烟袋锅榫可以理解为正方形的方材直肩丁字接合,然后倒圆而成。

12、方材角结合之双榫双面格肩

13、方材角结合之床围子攒接斜卍字

14、板条角结合之揣揣榫,正面格肩,背面不格肩

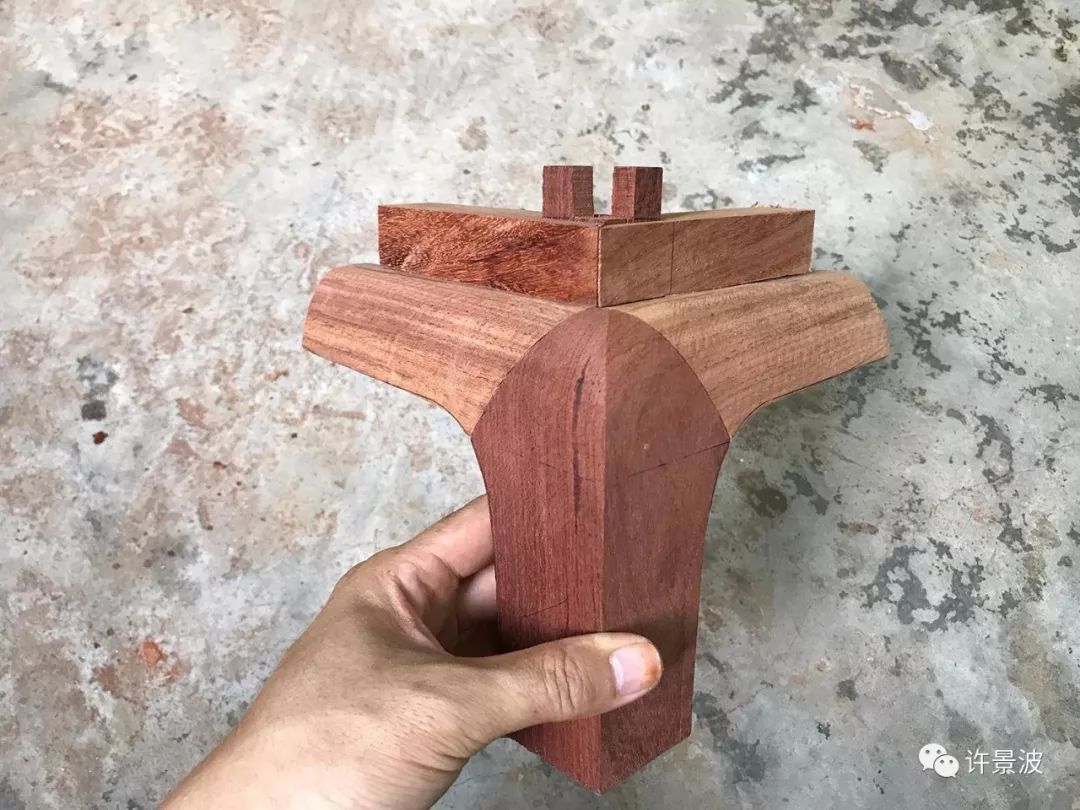

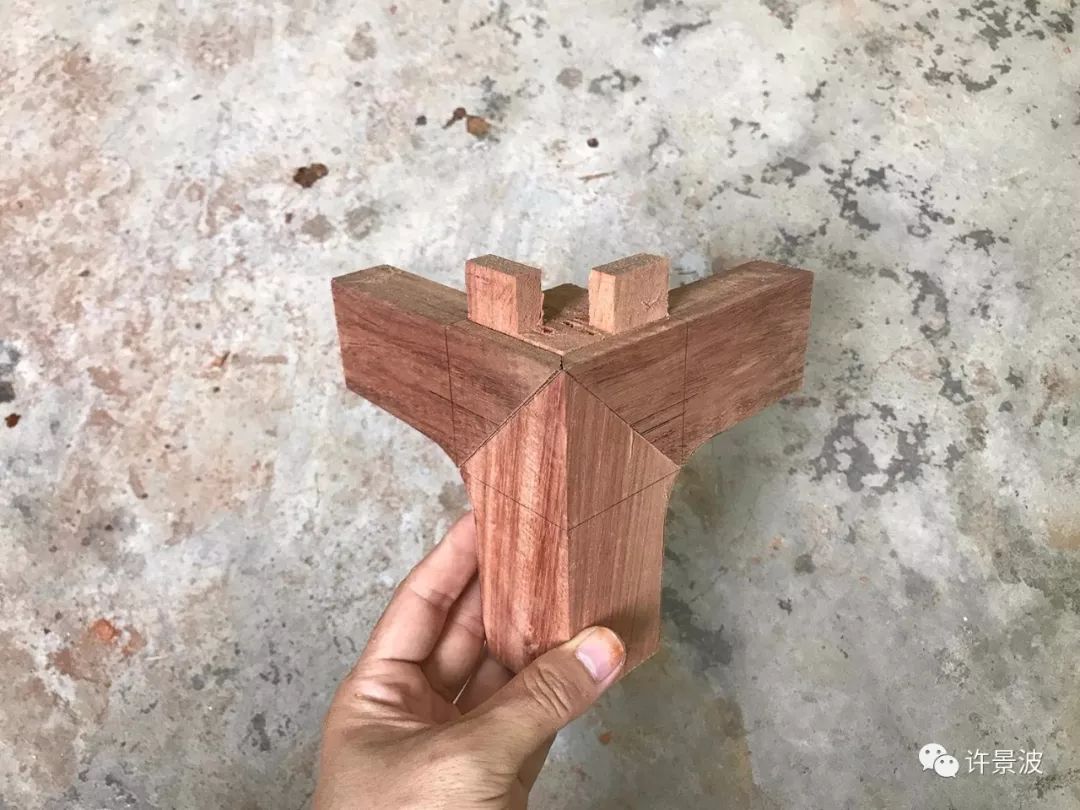

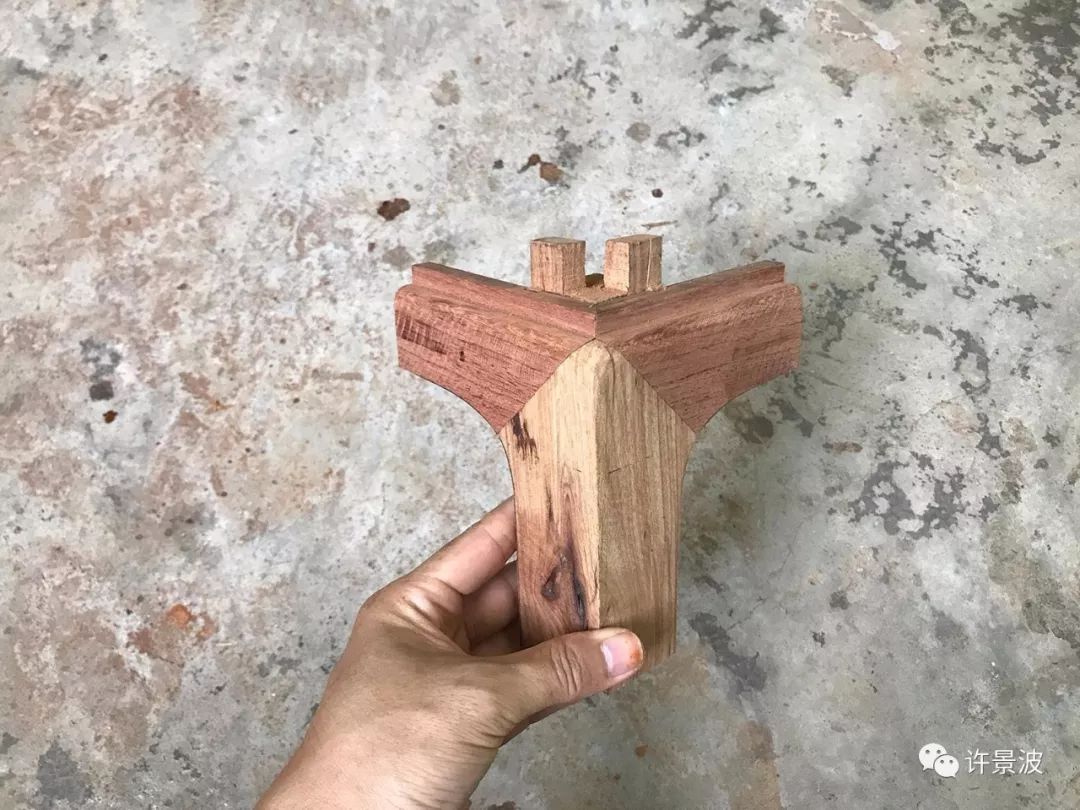

15、粽角榫

粽角榫因其外形仿佛粽子角而得名。三根料相交的一个结构,任何一个角度都看不到料横截面。

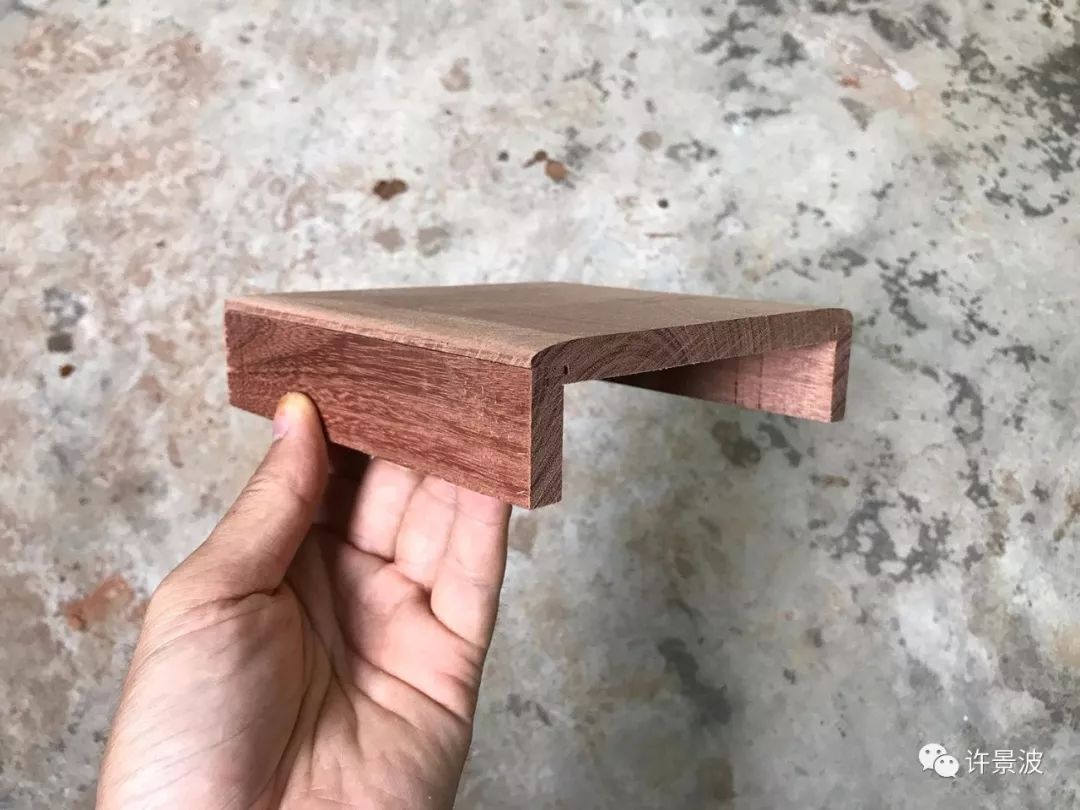

16、抱肩榫之无束腰,四面平结构

四面平结构也是抱肩榫的一种表现形式,省略了束腰,给人以方正简洁的感受。

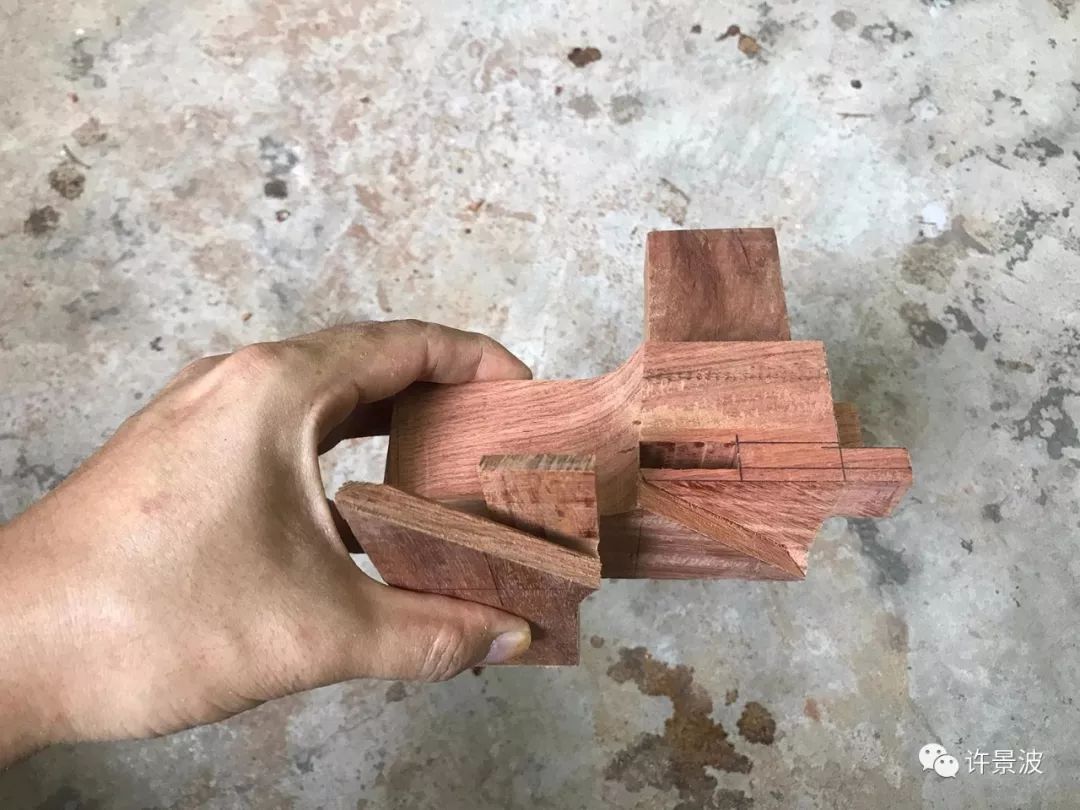

17、抱肩榫之束腰围板一木连做

所谓一木连做就是束腰和围板用块木料做出来,在明代讲究的家具都是这么做的。

18、明燕尾榫平板直角接合

燕尾榫根部窄,端部宽,呈大头状。这种方法很传统,是平板直角接合最常用方法。

19、暗燕尾榫闷榫平板直角接合

这种方法是平板角接合的最讲究方法,从外表看不到榫头,但不如明燕尾榫牢固。

20、横入抱肩榫

21、竖入抱肩榫

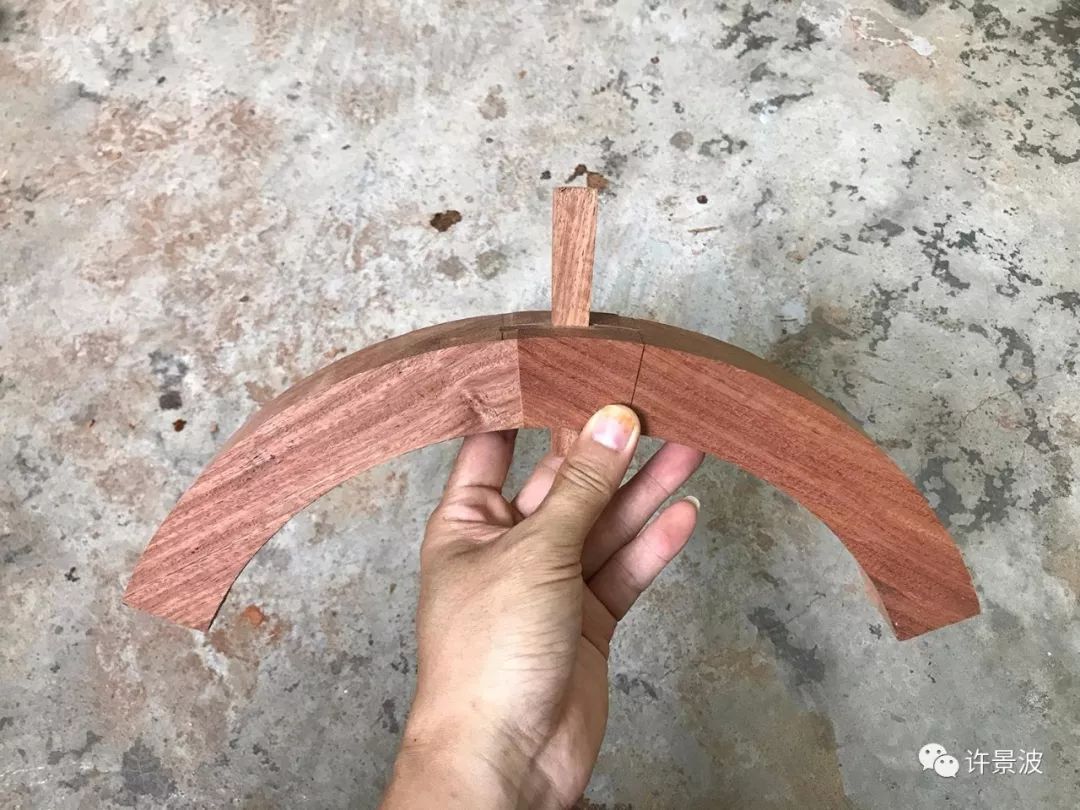

22、楔钉榫之方材弧形明榫接合

这种结构是明式圈椅接头的经典成型结构,制作考究、牢固、美观。

23、板条角结合之揣揣榫

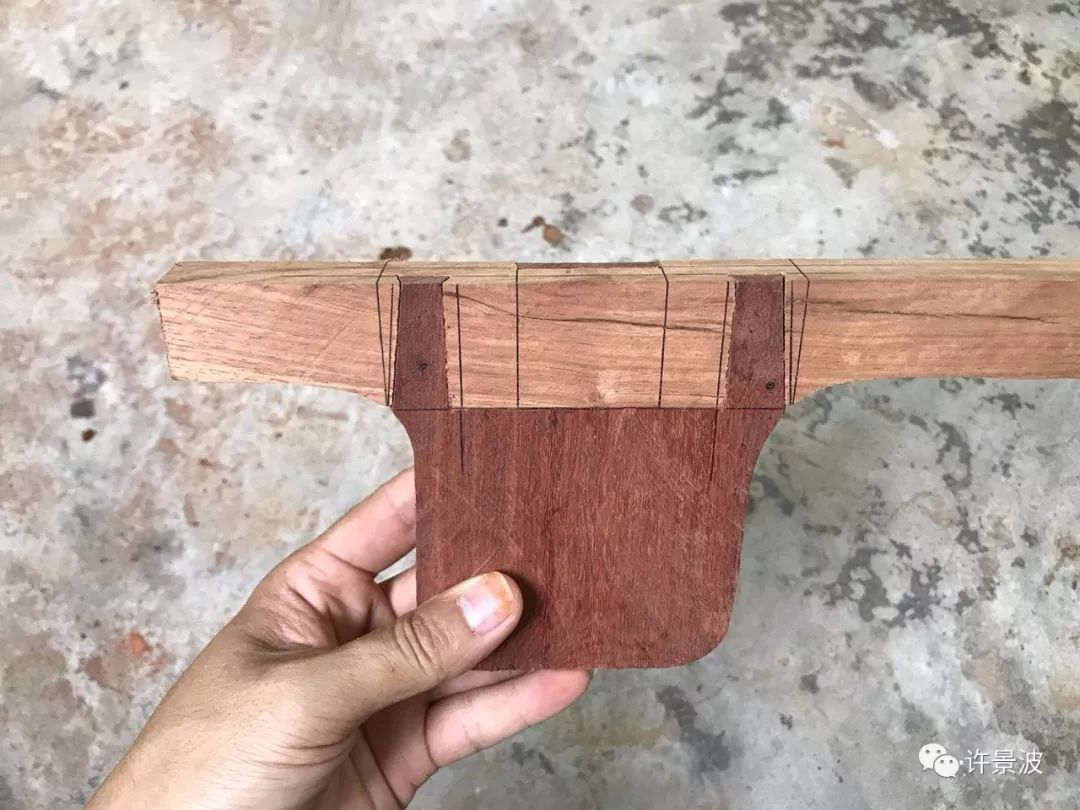

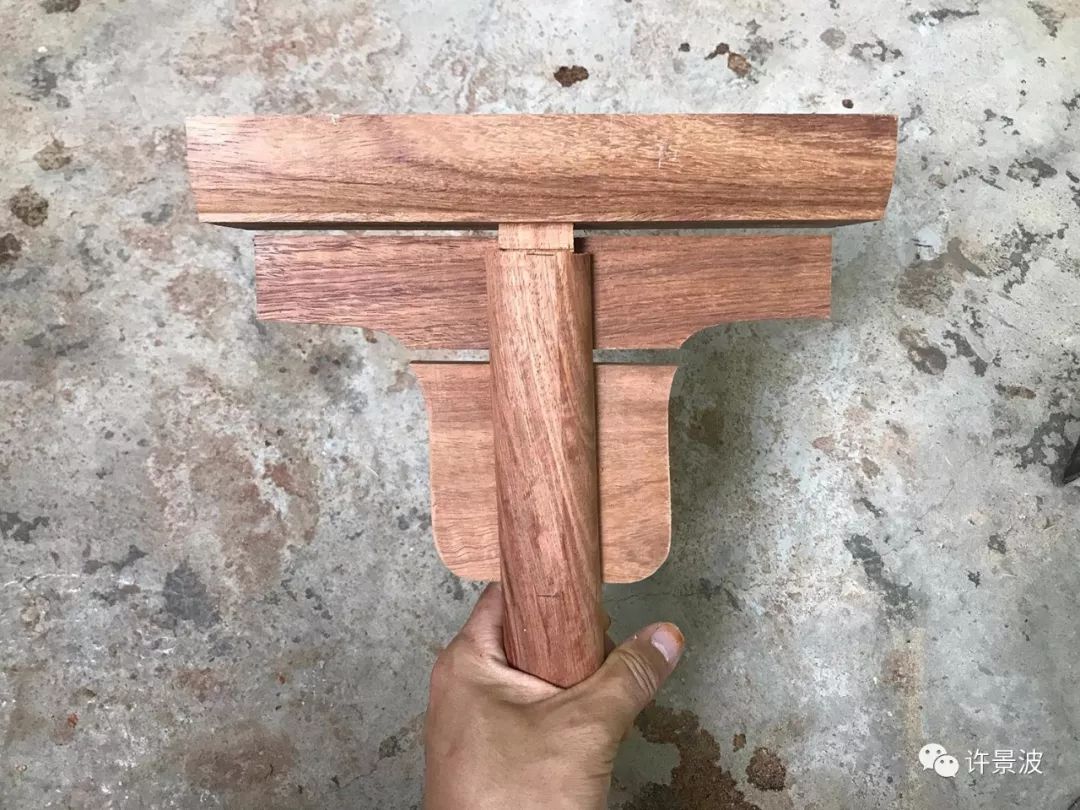

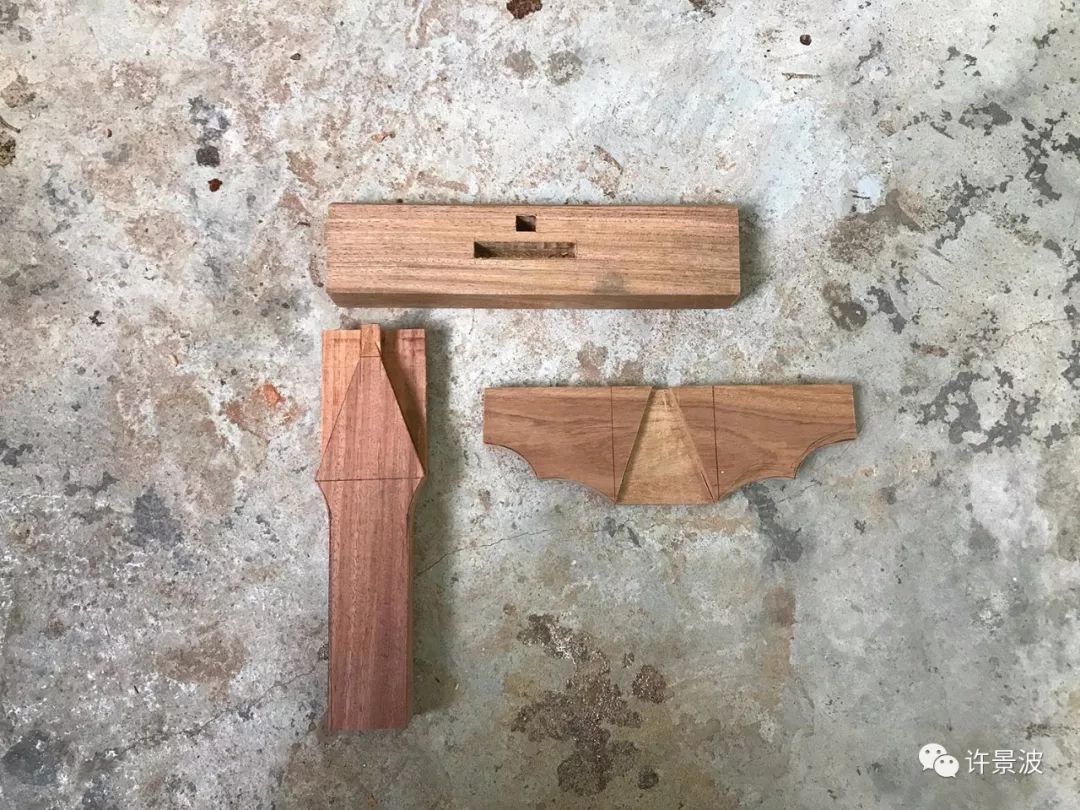

24、夹头榫结构(腿足上端开口嵌夹牙条与牙头)

这种结构是受中国古建梁架结构的启蒙而来,特点是易加工,传导受力均匀。

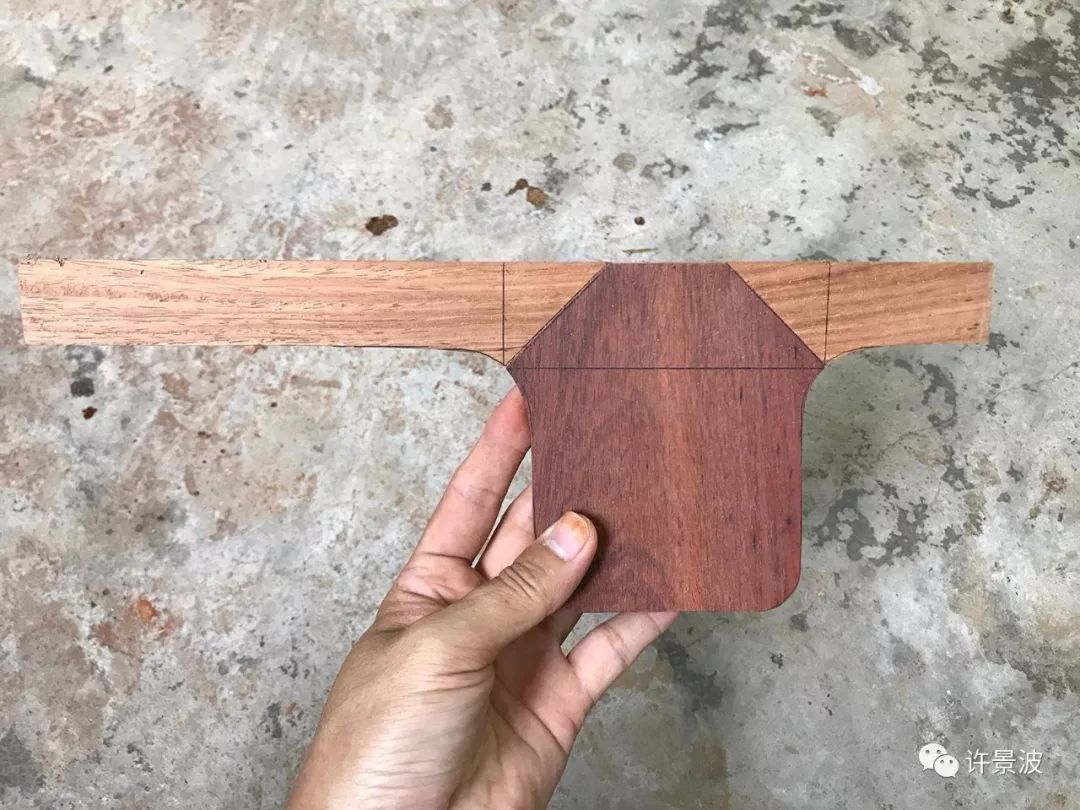

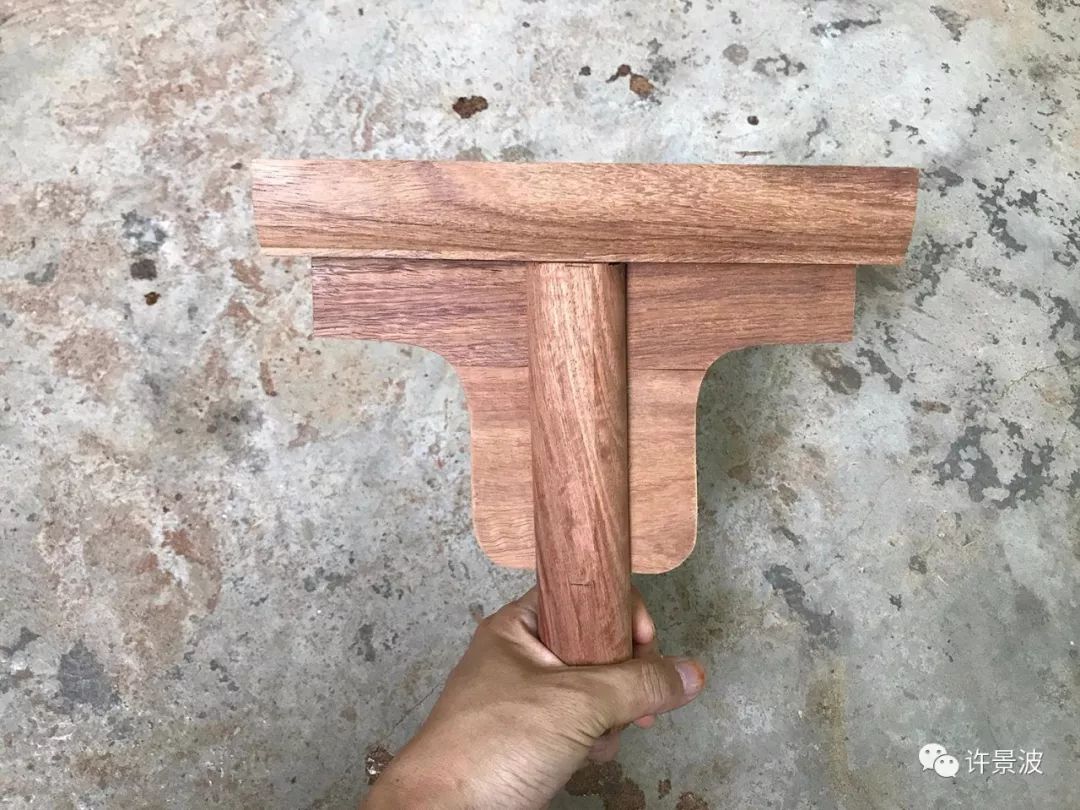

25、插肩榫结构

是夹头榫结构的一种,夹头榫牙板和牙头裁口的一面朝里,插肩榫牙板是两面裁口。

26、格角攒边榫,三角小榫用明榫

在家具制作中,格角攒边结构经常用到,采用什么样的榫头攒边,要根据家具结构而定。

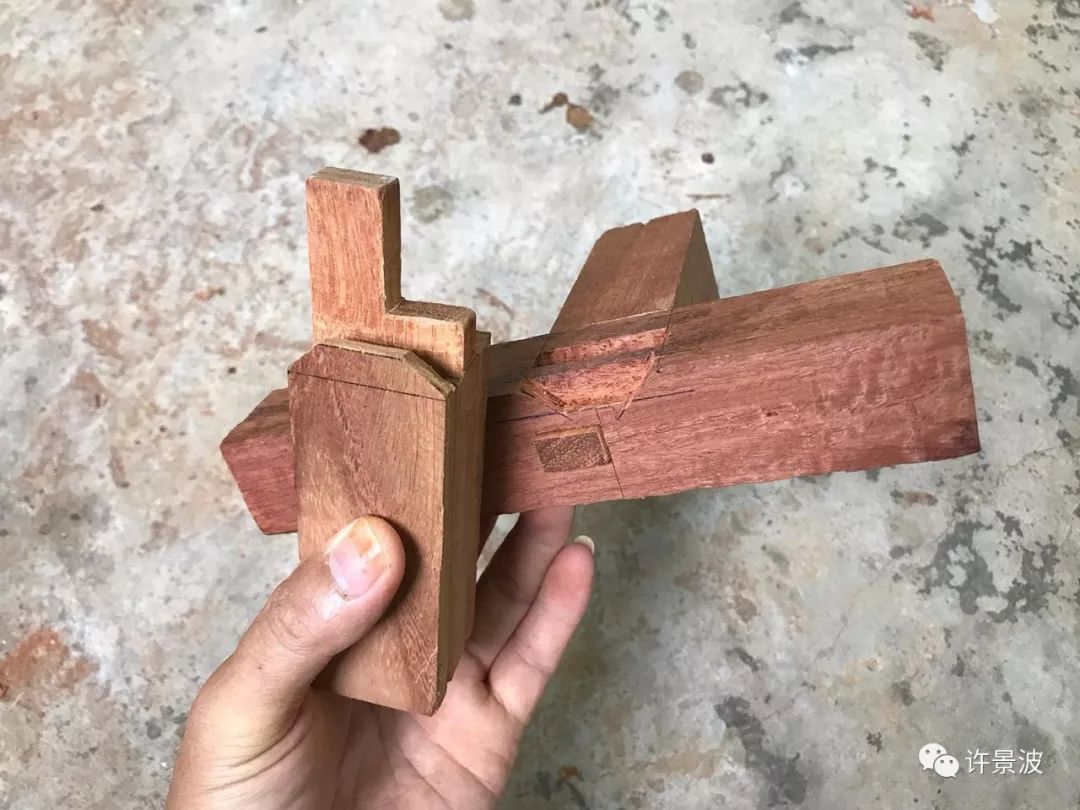

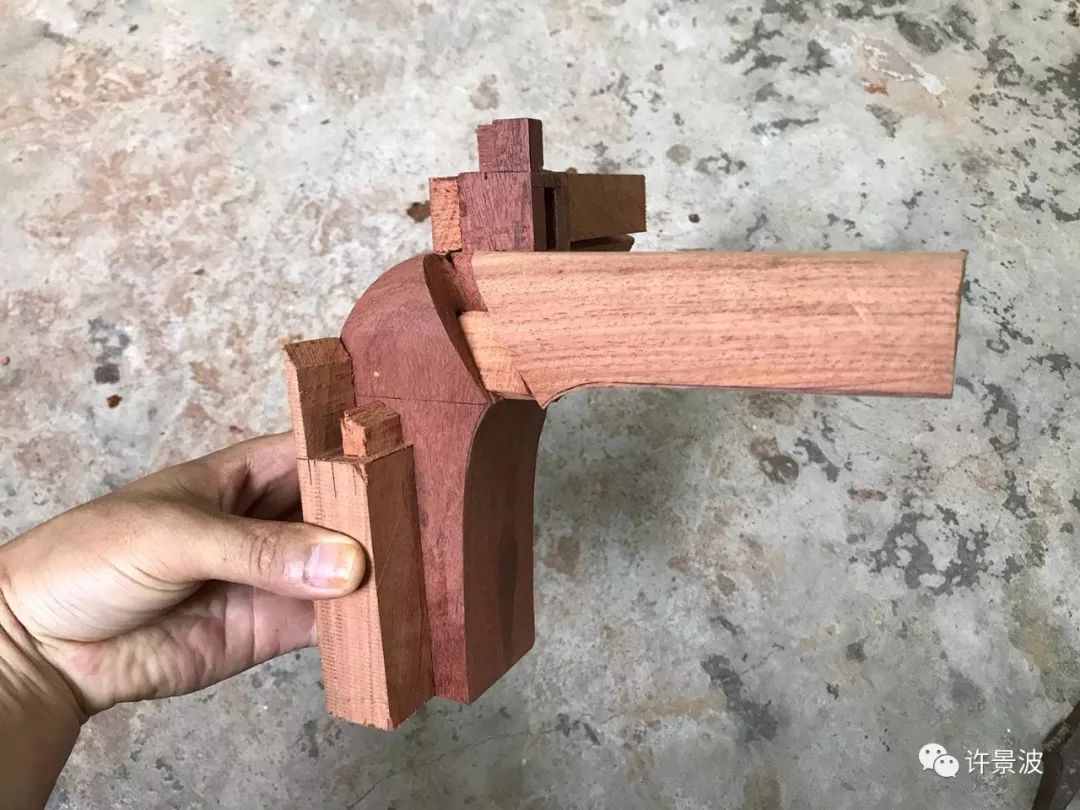

27、椅子后足穿过椅盘的结构

这个结构是制作明式圈椅最常用的结构

28、椅盘边抹与椅子腿足的结构

在利用这种结构做椅子时,座面和腿的接合处、椅腿的方形截面尽量做大,这样椅子会更牢固。

29、鼓腿彭牙结构

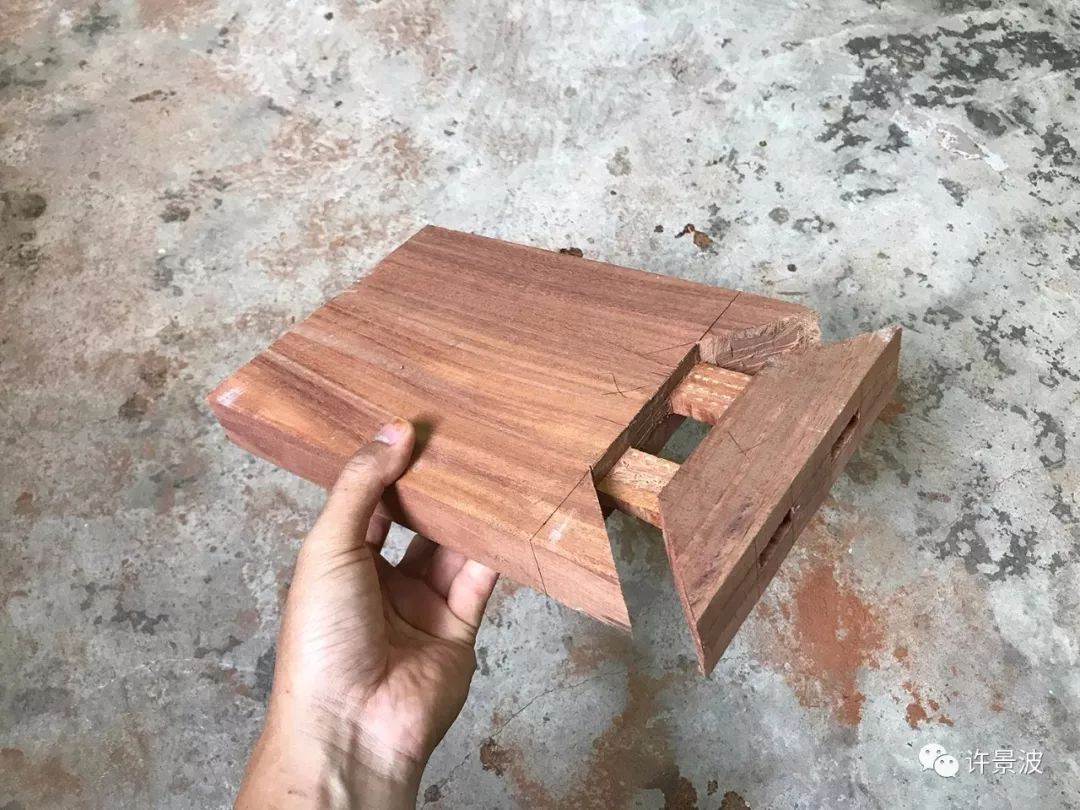

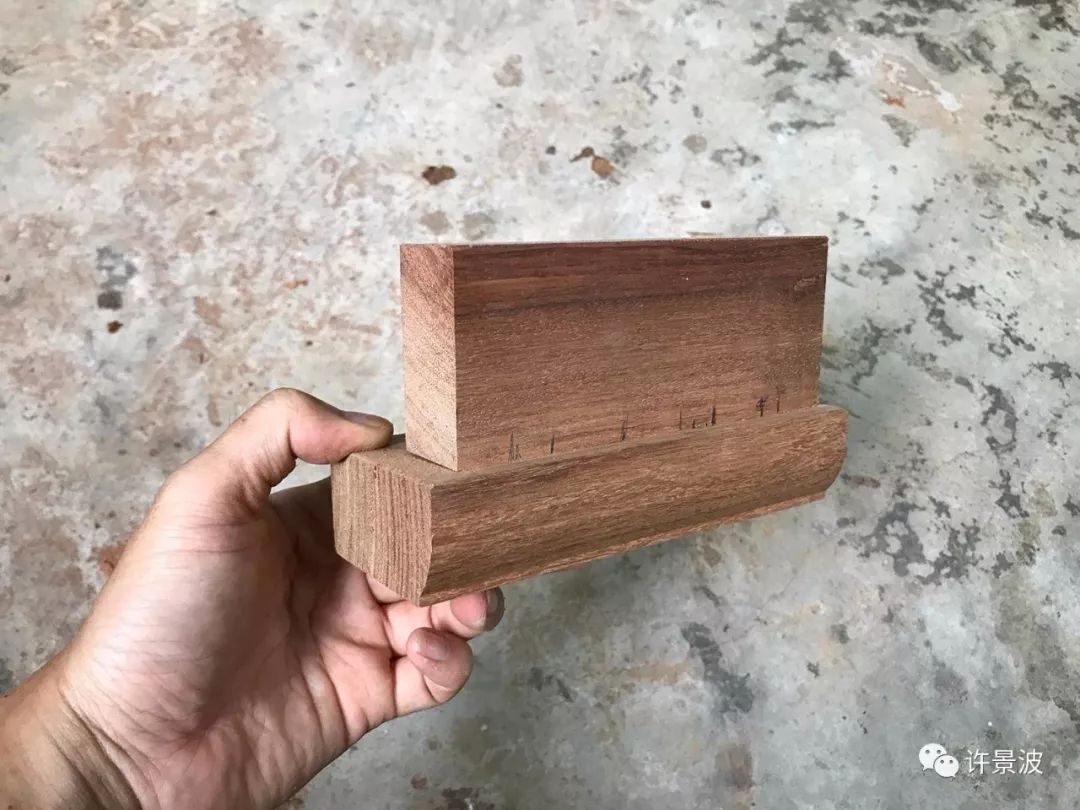

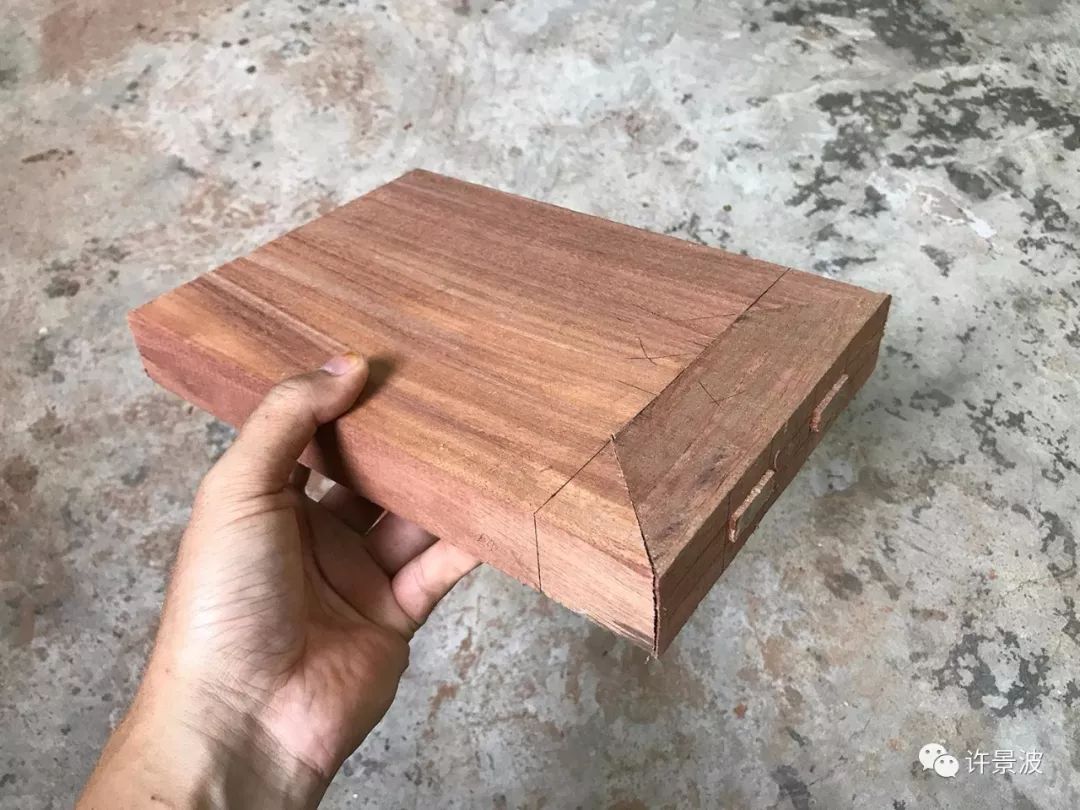

30、厚板出透榫拍抹头

31、箱盖结构

箱体结构是传统家具中的细木工,结构采用暗燕尾榫来连接,要求加工要精致。

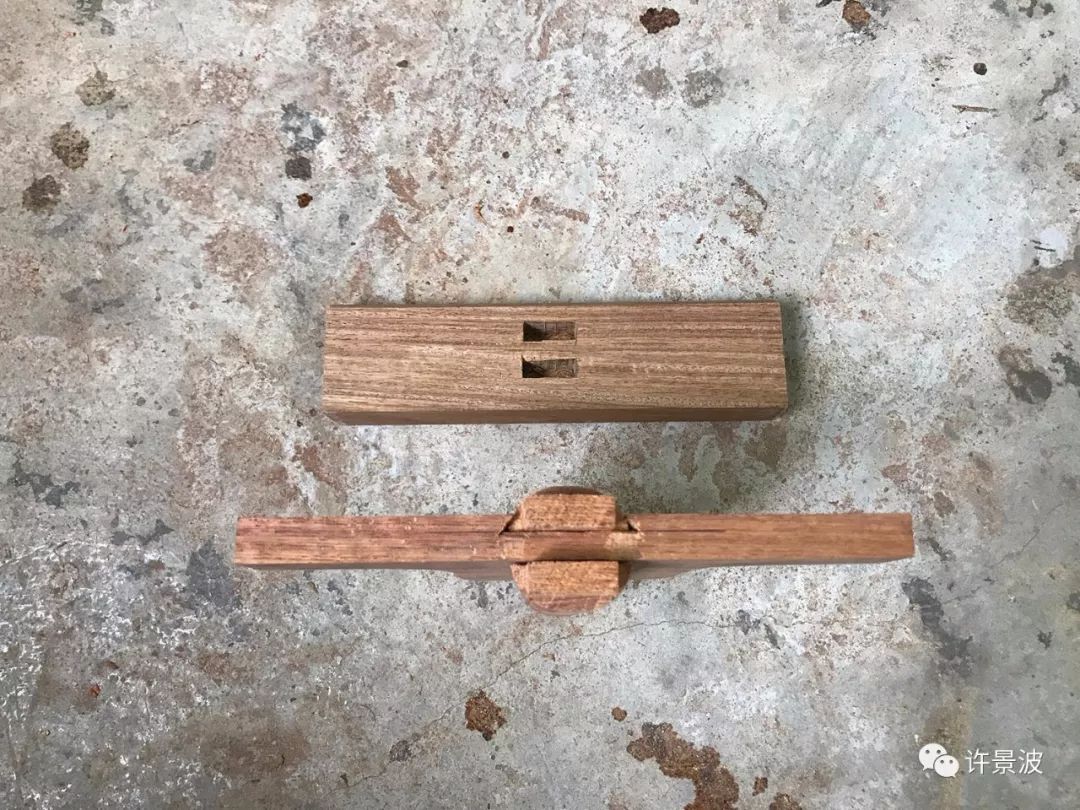

32、走马销连接

走马销应用的位置不同它的形状也有所改变,这一款是专用在床类和沙发类后背与座面的接合。

33、薄板拼合加穿带

34、燕尾榫拼板

此法是传统做法,用于厚度1.5厘米以上的厚板,对板的平整度要求非常高。

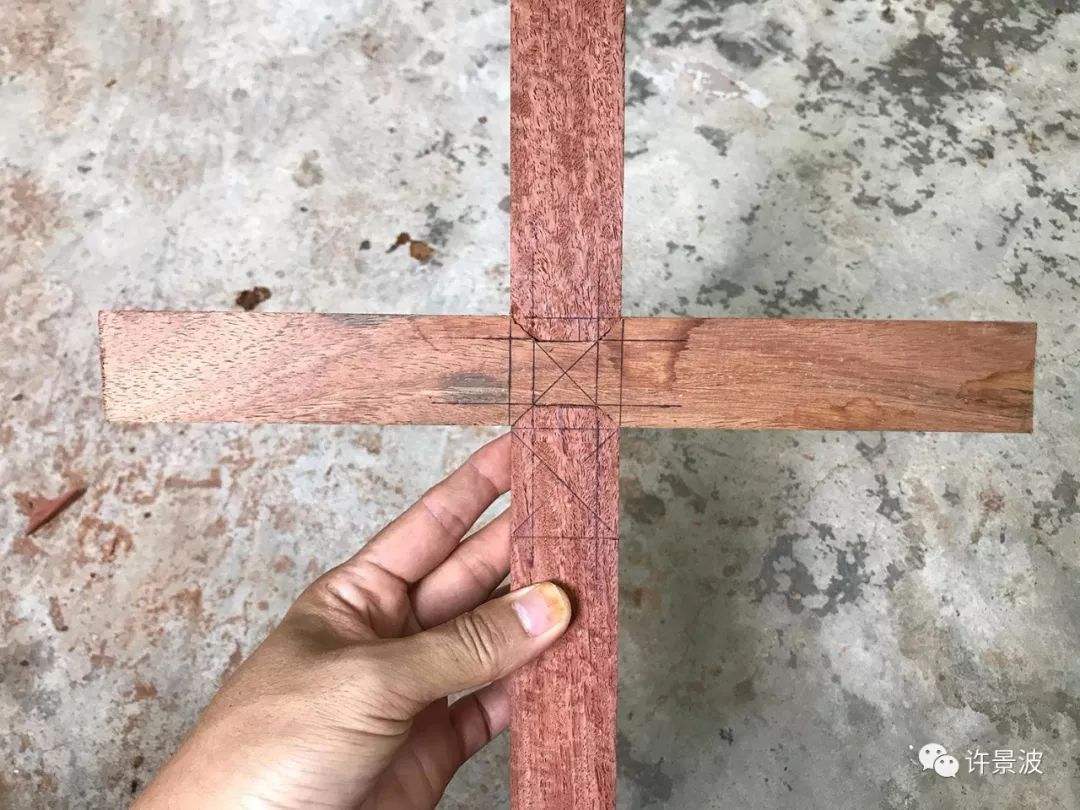

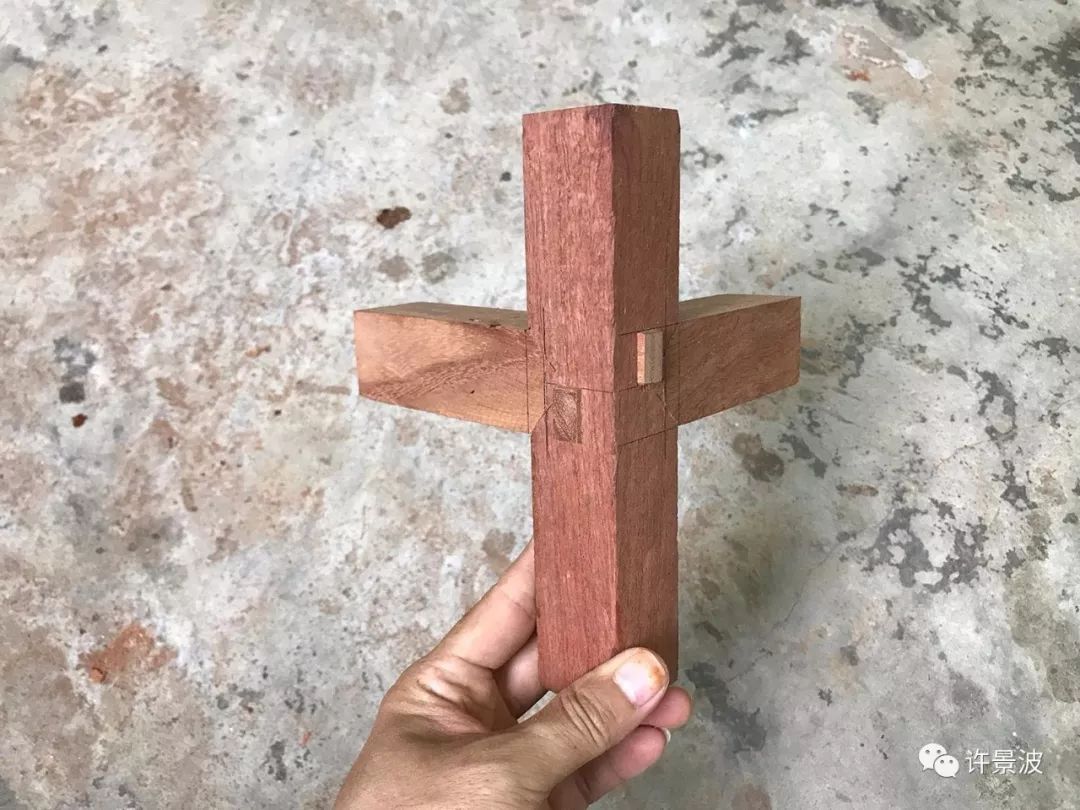

35、十字交叉小格肩榫

两根料十字相交,两根料各挖去半扣合。

36、三根直材交叉接合

圆周概念的位置关系,60°或120°的格肩角度,交叉点上三分之一的厚度均分进行咬合。
