一、轴承配置形式

轴承的配置形式是两个向心轴承对称布置，可承受纯径向载荷的轴，也可承受径向载荷和轴向载荷联合作用的轴，轴承的配置形式主要有分为三种，分别为：背对背，面对面和串联。

1、背对背

载荷作用中心处于轴承中心线之外。

特点及应用：支点间跨距较大,悬臂长度较小，故悬臂端刚性较大,当轴受热伸长时，轴承游隙增大,轴承不会卡死破坏。对于背对背排列的圆锥滚子轴承支承结构，其游隙变化如下：

(1)外滚道锥尖重合时(图a),轴向膨胀量和径向膨胀量基本平衡，预调游隙保持不变

(2) 外滚道锥尖交错时(图b),径向膨胀量大于轴向膨胀量，工作游隙减小

(3)外滚道锥尖不相交时(图c),轴向膨胀量大于径向膨胀量，工作游隙增大。如果采用预紧安装,当轴受热伸长时,预紧量将减小

2、面对面

载荷作用中心处于轴承中心线之内。

特点及应用：结构简单，装拆方便，当轴受热伸长时，轴承游隙减小，容易造成轴承卡死，因此要特别注意轴承游隙的调整。

3、串联：

载荷作用中心处于轴承中心线同一侧。

特点及应用：适合于轴向载荷大，需多个轴承联合承担的情况。

二、轴承支承结构形式

1、两端固定支承：指两个支承端各限制一个方向的轴向位移的支承。

特点及应用：

1）承受纯径向载荷或轴向载荷较小的联合载荷作用的轴。一般采用向心型轴承组成两端固定支承，并在其中一个支承端，使轴承外圈与外壳孔间采用较松的配合，同时在外圈与端盖间留出适当空隙，以适应轴的受热伸长。

2）承受径向和轴向载荷联合作用的轴。多采用角接触型轴承面对面或者背对背排列组成两端固定支承。这种支承可通过调整某个轴承套圈的轴向定位，使轴承达到所要求的游隙或预紧量，所以特别适合与旋转精度要求高的机械。

2、固定游动支承：指在轴的一个支承端使轴承与轴及外壳孔的位置相对固定，以实现轴向定位，另一端轴承与轴或外壳可相对移动。

特点及应用：运转精度高，对各种工作条件的适应性强，因此在各种机床主轴、工作温度较高的蜗杆轴及跨距较大的长轴支承中得到广泛应用轴的轴向定位精度取决于固定端轴承的轴向游隙大小。因此用一对角接触球轴承或圆锥滚子轴承组成的固定端的轴向定位精度，比如用一套深沟球轴承的高

固定端轴承通常选用:

(1)受径向载荷和一定的轴向载荷——深沟球轴承；

(2)受径向载荷和双向轴向载荷——对角接触球轴承或圆锥滚子轴承；

(3)分别受径向载荷和轴向载荷——向心轴承与推力轴承组合，或不同类型角接触轴承组合。

3、两端游动支承：指两个支承端的轴承对轴都不作精确的轴向定位。

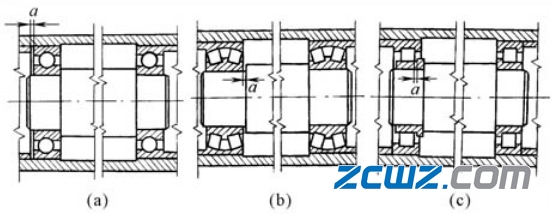

特点及应用：图a，工作中，即使处于不利的发热状态，轴承也不会被卡死；图b，常用于轴的位置已由其他零件限定的场合，如人字齿轮轴承支承；图c几乎所有不需要调整的轴承，均可作游动支承。角接触球轴承不宜作游动支承。
