定义及在消防中的要求：

用不燃材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。

挡烟垂壁在（620±20）℃的高温作用下保持完整性的时间不应小于30min。

按工作方式分类

固定式挡烟垂壁：不需要控制，平时安装到位。

活动式挡烟垂壁：附加性能要求（可见规范XF533-2012）

1）驱动装置的性能要求：运行应平稳顺畅，额定负载下降运行速度不应小于0.07m/s，运行时间不应大于60s。在准工作位置或工作位置时，应能自动停止，停止位置与设定位置偏差不应大于±15mm。驱动装置运行时噪声不应大于60dB。

2）控制器的性能要求：控制器应能接受来自消防联动控制设备的控制信号，发出声光指示信号，并控制挡烟垂壁下降至挡烟工作位置。系统主电源断电时，应能自动运行至工作状态。

翻板式挡烟垂壁

重力式挡烟垂壁

卷帘式挡烟垂壁

卷帘式挡烟垂壁

按挡烟垂壁材料性能要求：

刚性挡烟垂壁（单节宽度不大于2.0m）

钢板（金属板）：板材厚度不应小于0.8mm，熔点不应小于750℃。

不燃无机复合板：板材厚度不应小于10.0mm，采用无机材料为凝胶材料并添加多种改性物质，用纤维增强、能满足不然性能要求的复合板材（如：纤维增强水泥板、硅酸钙板、玻镁平板和其它无机复合板材）

防火玻璃：尽量用A类，满足耐火隔热性及耐火完整性各0.5h；也可使用C类，仅满足耐火完整性0.5h要求。（有单片玻璃，夹胶玻璃，前者美观但是强度不够，易碎；后者内嵌钢丝强度高耐冲击，欧美国家应用较多，建议商场等大空间人员密集场所采用）

无机纤维织物，固定式。

不燃无机复合板型挡烟垂壁

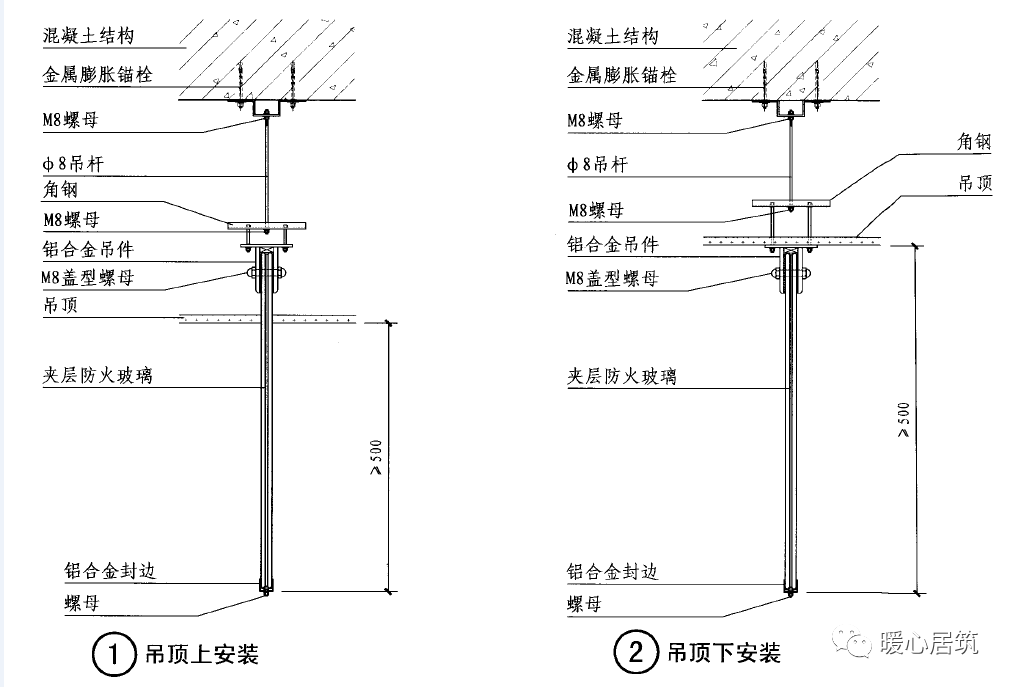

防火玻璃挡烟垂壁

柔性挡烟垂壁(单节宽度不大于4.0m)

无机纤维织物：拉伸断裂强度经向不应低于600N，纬向不应低于300N，燃烧性能为A级。

安装要求：固定挡烟垂壁与建筑立面墙体之间的缝隙不应大于20mm，并用防火胶泥做填缝处理。活动挡烟垂壁边沿与建筑及装修结构表面距离尽可能小，且不应大于20mm。

活动挡烟垂壁电气参数

以下参数来自网络及厂家样本资料

卷帘式挡烟垂壁

重力式挡烟垂壁
