英特尔近日展示了下一代移动平台处理器Ice Lake-U当中的集成显卡性能，它基于英特尔的10nm工艺制造，Sunny Cove核心，内置强大的Gen11集成显卡。英特尔今天与众多媒体分享了这些信息。

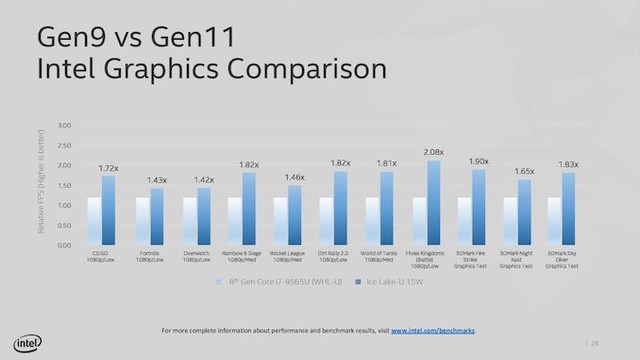

这是英特尔首个达到1 TeraFLOP算力的图形模块，与第九代酷睿移动版的性能相比，15W Ice Lake-U在游戏测试场景中，平均帧速率的性能提升了40％。

数据来自英特尔实施的可变速率着色（VRS），该特性最近在DirectX 12中引入。VRS是一种允许游戏开发人员动态改变屏幕上区域的阴影分辨率的技术，允许开发人员减少用于提高性能的像素着色量，理想情况下，这样做对图像质量几乎没有影响。这是Gen11显示芯片上新支持的功能，但它需要游戏支持该功能。

英特尔表示，在理想的综合测试中，他们在启用VRS的情况下获得了40％的性能提升，而在比较VRS开启和关闭的综合测试中，额外的性能使其高于竞品。由于AVX512的加入，英特尔的Ice Lake也作为AI CPU使用，任何可以利用AI的软件都可以配备加速算法来加速它。

编辑点评：可以说英特尔这次终于发威了，新的显卡技术能够让游戏整体帧数提升40%是非常了不起的，并且搭载10纳米工艺，在整体功耗方面也可以得到有效的控制，接下来就是我们什么时候可以拿到产品进行实测了。
