AMD Zen 4架构处理器的CCD芯片照片其实早已经公开，但IOD就只在发布时公开过大概的方块图，服务器用的EPYC 7004那个IOD倒是早就有人把红外照片放出来了，现在AMD在ISSCC 2023终于公布了Ryzen 7000处理器的IOD芯片照。

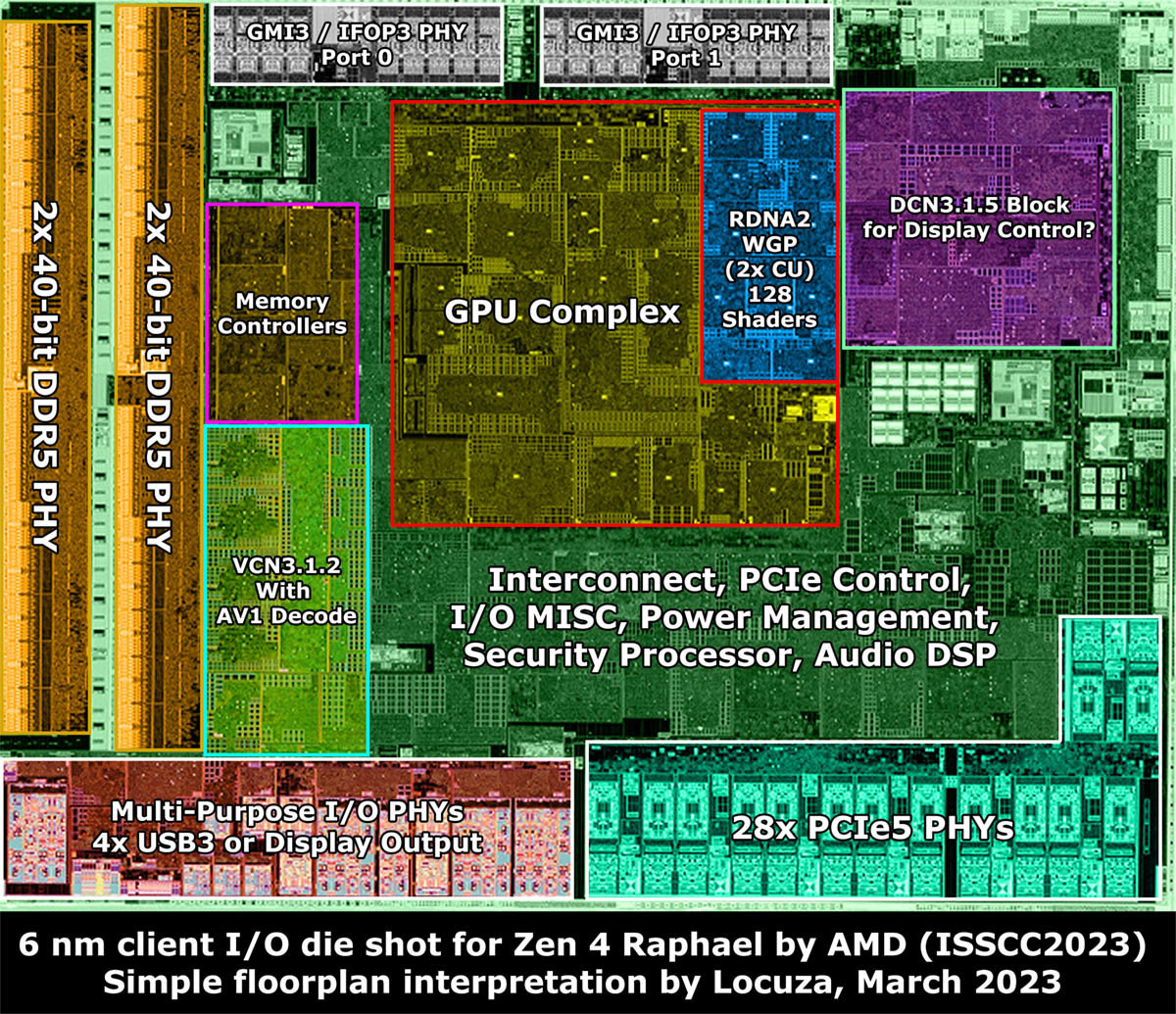

@Locuza_对这张照片进行了标注，可以看到这个IOD只有两个用于连接CCD的GMI3接口，所以之前传言说可以支持三个CCD什么的是不可能的。IOD上有两组2*40bit的DDR5内存接口，单根DDR5内存是2*32bit的，多出来的8bit是ECC所需要的，也就是说Ryzen 7000处理器是支持ECC内存的，但是否提供支持还得看板厂。

此外AMD把核显塞到IOD里面了，虽然只有两组CU规模不大，但算上外围部件、视频编解码器和视频输出部分的话还是占用了相当多的芯片空间，基本相当于芯片的1/3面积。

Ryzen 7000处理器的IOD芯片面积是12.4*9.5mm，里面大概有33.7亿个晶体管，而EPYC 7004处理器所用的IOD同样采用台积电6nm工艺，但由于需要连接12个CCD，并且所提供的PCI-E通道和内存通道数量多得多，所以它的芯片面积达到24.8*15.6mm，里面有110亿个晶体管。
