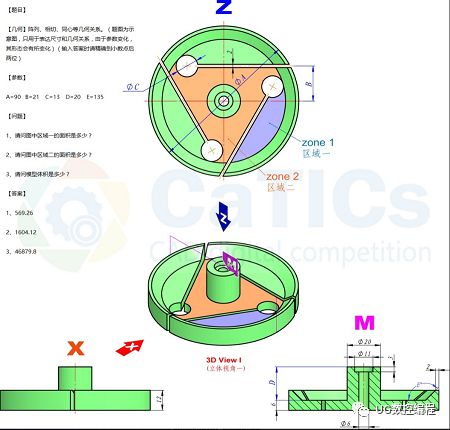

图形分析：形态简单，主要的难点在于腔体内部的圆形腔，这个腔的特点是距离和相切两个条件定位，由于内腔面为斜面且在同步建模里没有这样的相切方式，因为在不依靠草图的情况下，完成这样的腔体，就需要利用一些数学中三角函数知识，再结合建模方式即可顺利完成；另一种方法就是灵活运用定位操作，前提也是要利用几何分析，这两个建模方法都比较灵活的考验建模技能，所以一并介绍给大家。

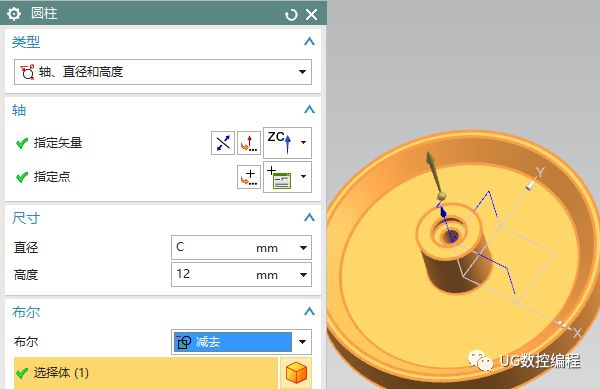

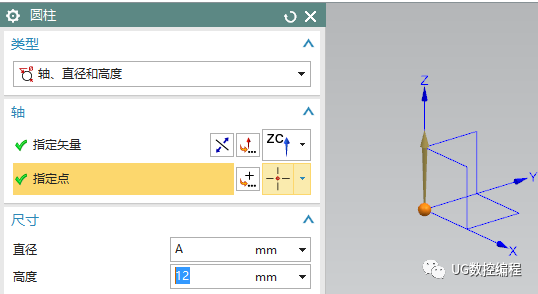

圆柱，以绝对0点为底面圆心，建立圆柱体，设置参数如下

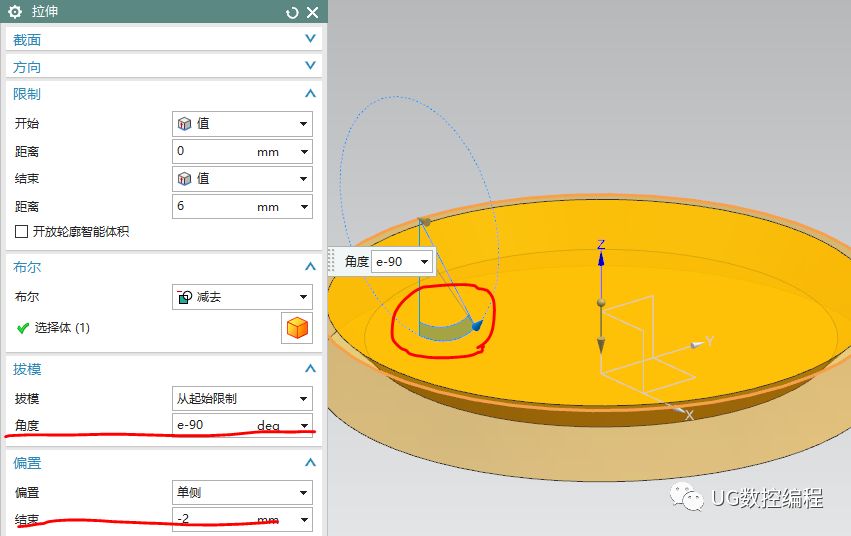

拉伸，根据距离2和角度，这两个信息，可以选择拉伸来直接完成，利用拉伸里的拔模功能即可完成该建模，其他的命令都需要进行直径的计算，只有拉伸相对来说较为直接能完成。

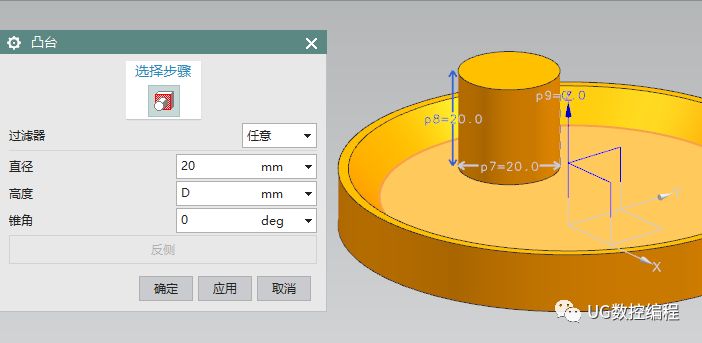

凸台，设置参数，选择内表面，设置点到点定位

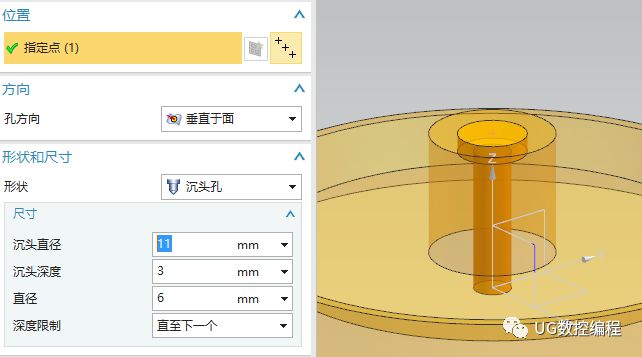

孔，沉头孔，直接捕捉圆心，设置参数如下

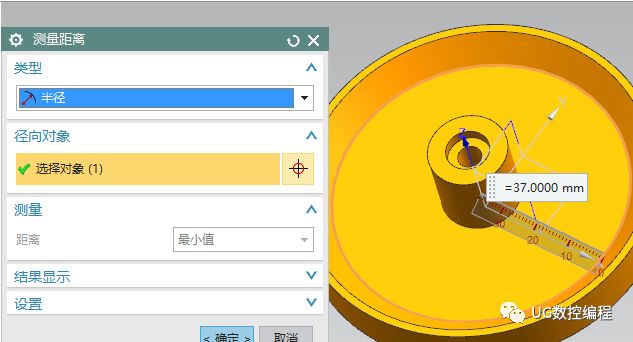

r底圆弧-c/2表达式中底侧圆弧测量半径

确定后，填写表达式

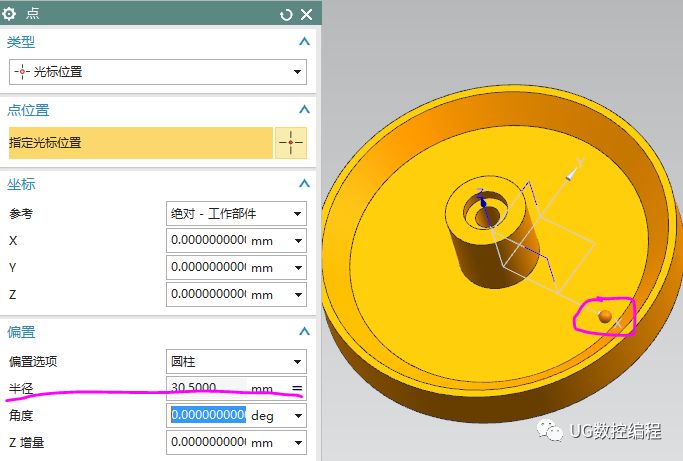

确定后，圆柱偏置中半径设置后，点沿x方向偏移

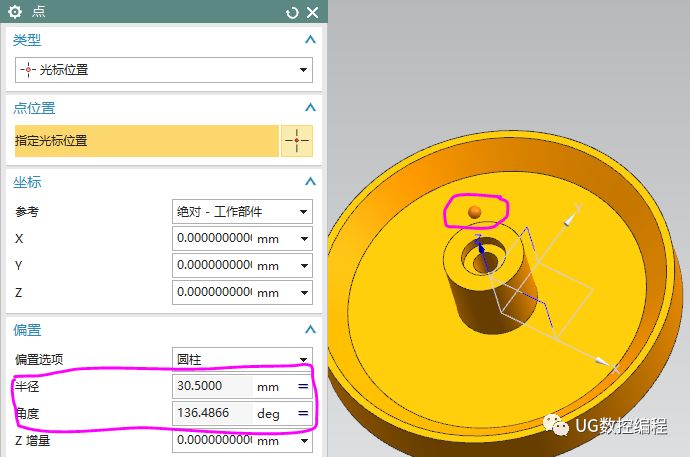

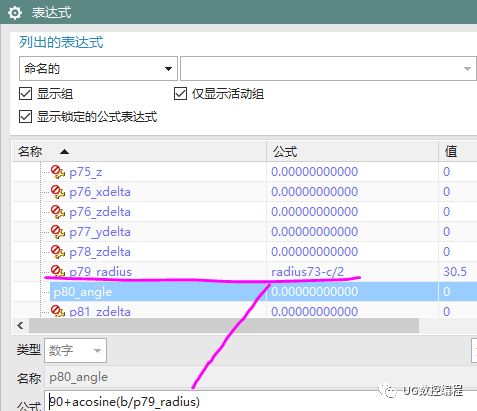

角度设置，依据分析图，角度需要与x轴正向角度，所以填写表达式，其中还引用了半径的表达式

确定后，即可在绘图区看到圆柱的底面圆心位置

确定，设置参数求差完成圆柱孔

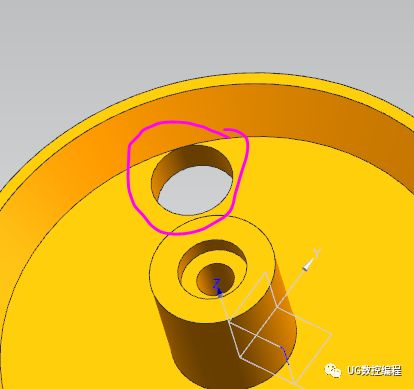

确定后，即可看到与圆弧线相切的孔，这个就是利用三角函数知识完成的孔

第二种方式：利用腔体来完成，根据图形分析到圆心差即可，然后就可以巧妙利用平行定位和垂直定位来确定这个腔体位置，相比上一种方法要简便一些，但是要求要灵活运用定位操作。

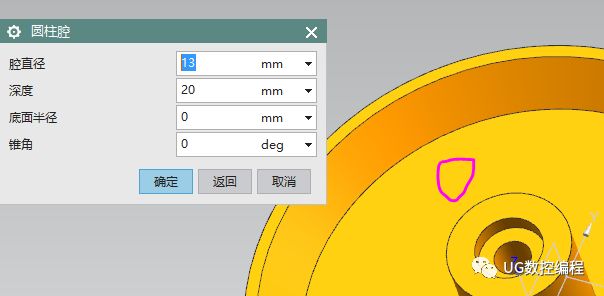

腔体，圆柱形，选择上表面，设置参数，深度超过底板厚度即可

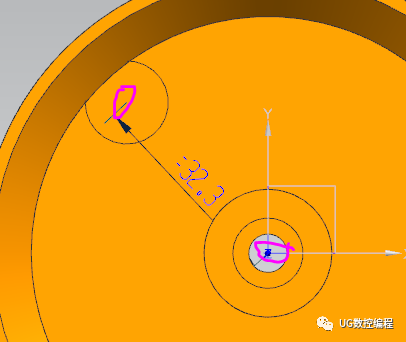

平行定位，两点之间距离的定位操作，分别选择圆弧的圆心即可，这个圆心距离，需要使用测量和表达式一起完成，参考上面的操作

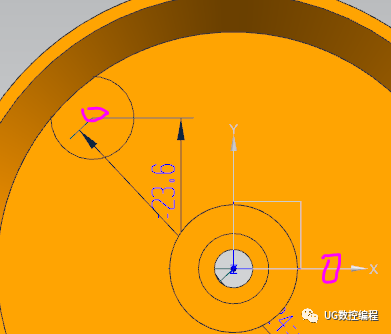

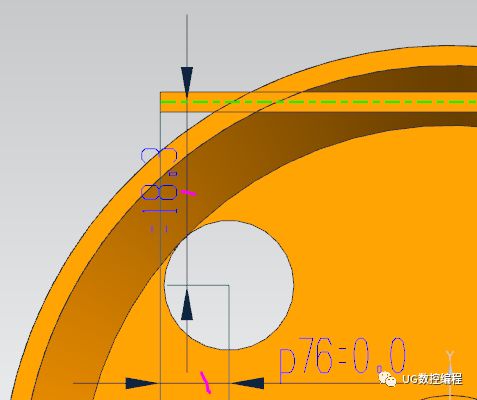

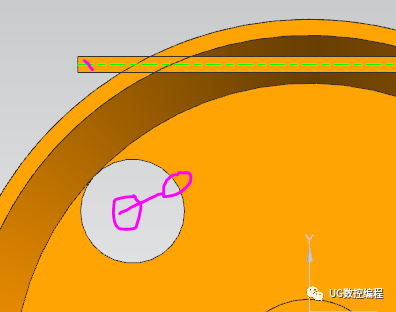

垂直，根据b标注，选择直线边缘作为界限进行b定位，确定后即可完成腔体

这两个方法对比，前者应用数学知识多一些，后者则相对要求定位操作要熟练，所以要各个方式都能熟练掌握，这样才能顺利完成建模。

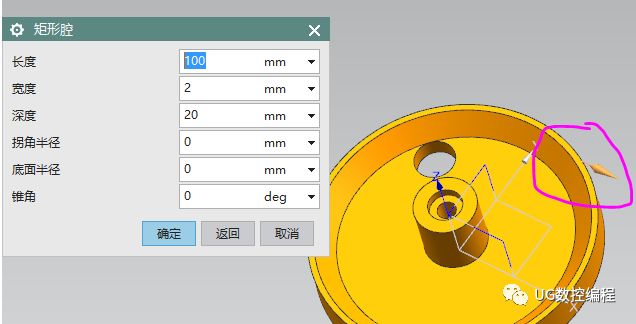

腔体，矩形，选择圆环面参考自动选择，参数依据参考进行设置

定位的时利用水平和竖直完成定位，由于界限位置是圆弧，所以选择水平和竖直来进行，两个定位距离都为0，这样方便找位置，也不用反复编辑腔体参数。

水平和竖直定位，选择的都是中心线左侧端点为定位位置

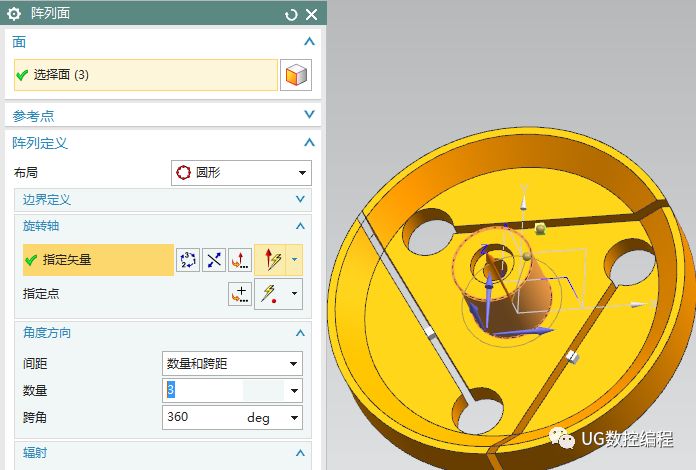

阵列面，由于特征较少，所以过滤器设置特征面，直接选择两个面即可完成全部面，圆周阵列3个

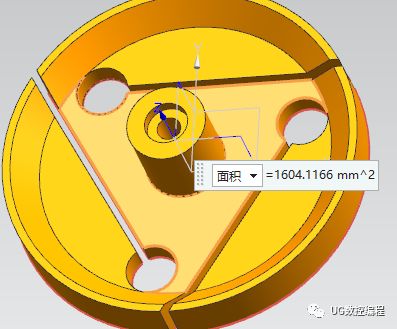

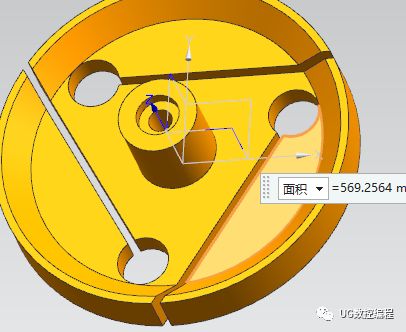

区域一

区域二

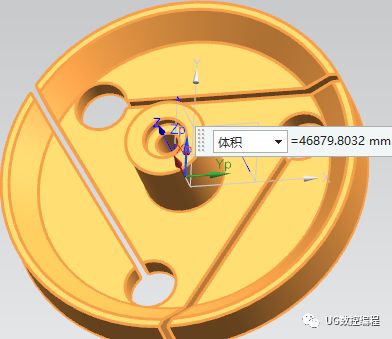

体积
