参考刀具(二次粗加工)

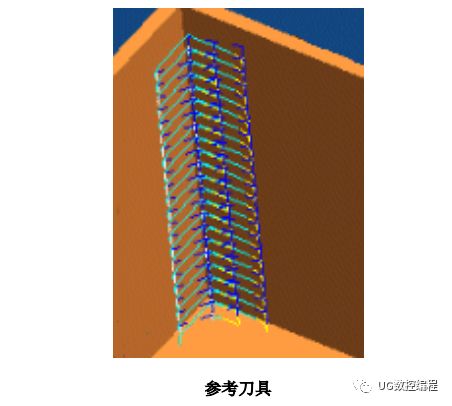

当您希望在拐角处加工上一个刀具未达到的剩余材料时，可是使用“参考刀具”，如下图所示。

剩余材料可能是由于刀具的拐角半径而遗留在壁和底面之间的材料，也可能是由于刀具直径而遗留在壁之间的材料。此切削类似于其他的“型腔铣”操作，但是，它仅限于在拐角区域操作。

参考刀具通常是用来先对区域进行粗加工的刀具。系统计算指定的参考刀具剩下的材料，然后为当前操作定义切削区域。

• 您必须选择一个直径大于当前使用中的刀具直径的刀具。

使用带有参考刀具的型腔铣

要创建新的使用“参考刀具”的“型腔铣”操作，请按以下步骤进行：

2. 在“拐角粗加工”对话框中，按“切削”按钮。

3. 在“切削参数”对话框中，“参考刀具”部分显示以下状态： 例如，参考刀具： 无。

此处，您有三个选择：编辑、选择和显示

• “编辑”允许您对当前的“参考刀具”进行更改。

• “选择”将您带到“选择参考刀具”对话框。在这里，您可以获得有关当前参考刀具的“信息”、选择现有

的刀具或创建新的刀具作为“参考刀具”。

• “显示”允许您查看“参考刀具”。

下图是使用自动块作为毛坯的型腔铣路径，它没有参考刀具或 IPW。

如果将参考刀具添加到以上操作，则仅切削拐角。

在“参考刀具半径”和拐角半径之间的差异比较小的情况下，则去除的材料的厚度也比较小。您可能需要指定一个更小的加工公差，或选择一个更大的“参考刀具”，以达到更好的结果。更小的加工公差可让您检测到更小的剩余材料的量，但是会有一个性能损失。使用严格公差处理操作时，选择较大的“参考刀具”将是一个更好的选择。

重叠距离

“重叠距离”使您能够沿着相切曲面延伸由“参考刀具直径”定义的区域宽度。只有在指定了“参考刀具偏置”时，“重叠距离”才可用。

陡壁角

您可以通过指定陡壁角度进一步将切削区域仅限制在陡壁角部分。如果指定了陡壁角，则系统仅切削指定的陡壁角所包含的壁之间的陡峭区域。您也可以通过指定重叠距离来延伸切削区域。如果指定了重叠距离，则系统沿着指定距离的相切的方向在壁之间的拐角区域上延伸刀轨。

• 下图表示的是同一最底层上的两个拐角都未被切削的情况。系统总是不会加工右边的拐角。这是因为当系统使用参考刀具来寻找拐角并决定切削区域时，刀具在接触拐角的底面之前接触到拐角的其他部位（小衬垫）。

使用带有 IPW 的参考刀具清理角

使用带有 IPW 的参考刀具清理角。例如，这是上一个“型腔铣”操作中的 IPW：

如果仅使用 IPW，您将得到以下结果：

但是，如果您使用“IPW”和“参考刀具”，您将只加工拐角：

默认的切削顺序是“层优先”。

最小材料厚度

“最小材料厚度”是特定于“型腔铣”的一个切削参数。该参数决定了在打开“工序模型”或使用“参考刀具”时，最少应切削掉的材料的厚度。当打开“最小材料厚度”时，刀轨中任何切削材料的厚度值小于此值的刀轨段都将被抑制。

系统根据刀具直径和公差来计算最小厚度。

• 如果输入的值小于该值，则将使用系统值。

• 如果需要小于系统值的值，可以减小公差。

这一点也适用于参考刀具。

系统最小厚度的实际值是 (tool_radius*.05) 和 ((intol+outtol)*5) 中较小的一个。
